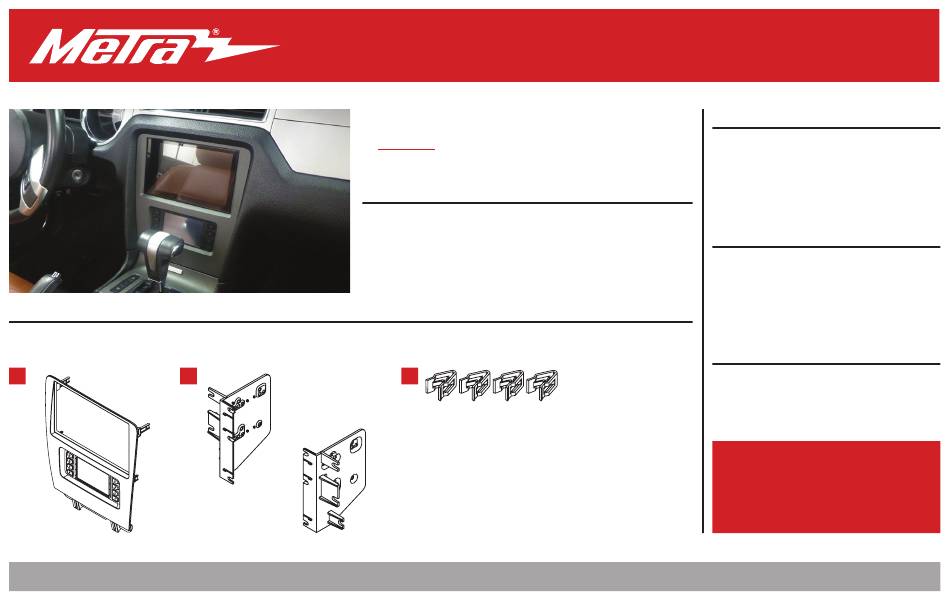

KIT COMPONENTS

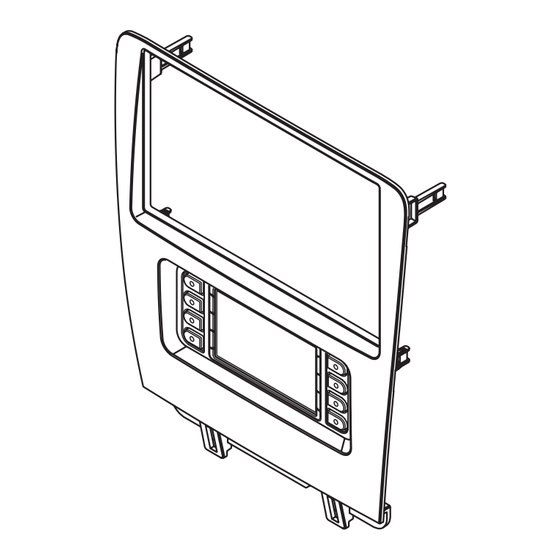

• A) Radio trim panel with touchscreen display • B) Radio brackets • C) Panel clips (4) • D) Antenna adapter (not shown)
A
B
Metra. The World's Best Kits.
®
Ford Mustang
Visit
MetraOnline.com
for more detailed information about the product and up-to-date vehicle
specific applications
KIT FEATURES
• Designed specifically for the Pioneer DMH-C5500NEX 8-inch radio
• Included interface for climate and steering wheel functions
• Touchscreen interface for climate, audio interfacing, and personalization features
• Painted charcoal to match the factory finish
C
MetraOnline.com
2010-2014
© COPYRIGHT 2019 METRA ELECTRONICS CORPORATION
108-FD4CH
I N S TA L L AT I O N I N S T R U C T I O N S
Patent Pending
TABLE OF CONTENTS
Dash Disassembly ..................................................2
Kit Assembly ..........................................................3
Axxess Interface Installation ............................ 4-13
Final Assembly .......................................................8
WIRING & ANTENNA CONNECTIONS
Wiring Harness: Axxess interface built
into touchscreen
Antenna Adapter: Included with kit
Steering wheel control interface: Included with kit
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• 9/32" socket wrench
Attention!
Let the vehicle sit with the key
out of the ignition for a few minutes before
removing the factory radio. When testing the
aftermarket equipment, ensure that all factory
equipment is connected before cycling the
key to ignition.
REV. 12/18/19 INST108-FD4CH

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 108-FD4CH and is the answer not in the manual?

Questions and answers

Related Manuals for Metra Electronics 108-FD4CH

Summary of Contents for Metra Electronics 108-FD4CH

  • Page 1 When testing the aftermarket equipment, ensure that all factory equipment is connected before cycling the key to ignition. Metra. The World’s Best Kits. MetraOnline.com ® © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION REV. 12/18/19 INST108-FD4CH...
  • Page 2 DASH DISASSEMBLY 1. Unclip and remove the trim panel 3. Remove (4) Phillips screws securing the surrounding the shifter, including the radio chassis to the vehicle. Slide the cup holders. (Figure A) chassis out, then unplug and remove. (Figure C) 2.
  • Page 3 KIT ASSEMBLY Note: For steps 1 and 2, reference the installation manual provided with the radio for which hardware to use. The display screen and radio chassis use two different types of screws. Secure the radio brackets to the radio chassis using (4) screws supplied with the radio.

  • Page 4: Table Of Contents

    AXXESS INTERFACE INSTALLATION INTERFACE FEATURES TABLE OF CONTENTS • Provides accessory power (12-volt 10-amp) Connections ............................5-6 • Retains R.A.P. (retained accessory power) Installation ............................... 7 • Provides NAV outputs (parking brake, reverse, speed sense) Programming ............................7 • Retains audio controls on the steering wheel Extra features (SYNC)..........................8 •...

  • Page 5: Connections

    CONNECTIONS From the 16-pin harness with stripped leads to the aftermarket radio: From the main harness to the aftermarket radio: • Connect the Red wire to the accessory wire. • Connect the Black wire to the ground wire. • If the vehicle is equipped with a Shaker/Shaker-Pro sound system or NAV, connect the Blue/ •...
  • Page 6 CONNECTIONS (CONT.) For models with a Shaker system: 3.5mm jack - steering wheel control retention: • Connect the White RCA jack labeled “SUBWOOFER”, to the subwoofer out jack. The 3.5mm jack is to be used to retain audio controls on the steering wheel control. •...

  • Page 7: Installation

    INSTALLATION PROGRAMMING It is highly advisable to read the following steps beforehand, to ensure a clear understanding of 1. Refer to step 2 from the Installation section. what is to be expected. The following steps must be done in the order that they are numbered. 2.

  • Page 8: Extra Features (Sync)

    SYNC (4.2-inch display screen models only): the dash using the factory screws. If the vehicle is equipped with SYNC, the 108-FD4CH can retain this feature. 2. Attach (4) panel clips provided to the 1. Change the source of the radio to AUX.

  • Page 9: Touchscreen Display Operation

    TOUCHSCREEN DISPLAY OPERATION Climate Control screen • This is the climate control screen which will be displayed on the touchscreen display. This is considered the main screen. • The upper left tab with (3) arrows will take you to the Heated/Cooled* seats screen, and the Heated Steering* screen, if applicable.
  • Page 10 TOUCHSCREEN DISPLAY OPERATION (CONT.) Configuration Settings • Backlight • Steering Wheel Controls • Remap Buttons – For remapping the steering wheel control buttons • For controlling the color of the buttons and back-light intensity. • Dual Assign – For dual assigning the steering wheel control buttons (long button press) •...

  • Page 11: Steering Wheel Control Settings

    STEERING WHEEL CONTROL SETTINGS Remap Buttons Dual Assign • The interface has the ability to change the button assignment for the steering wheel • The interface has the capability to assign two functions to a single button, except Volume- control audio buttons, except Volume-Up and Volume-Down. Follow the prompts on the Up and Volume-Down.
  • Page 12 STEERING WHEEL CONTROL SETTINGS (CONT.) Select Radio • To show which brand radio is “auto detected” by the interface, press the “Autodetect” button. The radio detected will have a filled in circle. If the incorrect radio is shown, select Pioneer. Note: If the interface shows an Alpine radio, and you do not have an Alpine radio, that means the interface does not detect a radio connected it, i.e., an open connection.

  • Page 13: Troubleshooting

    TROUBLESHOOTING Resetting the interface 1. With the vehicle running, press the Reset Vehicle Type button mentioned in System Configuration. 2. Refer to Programming, step 2, from this point. REV. 12/18/2019 INST108-FD4CH...
