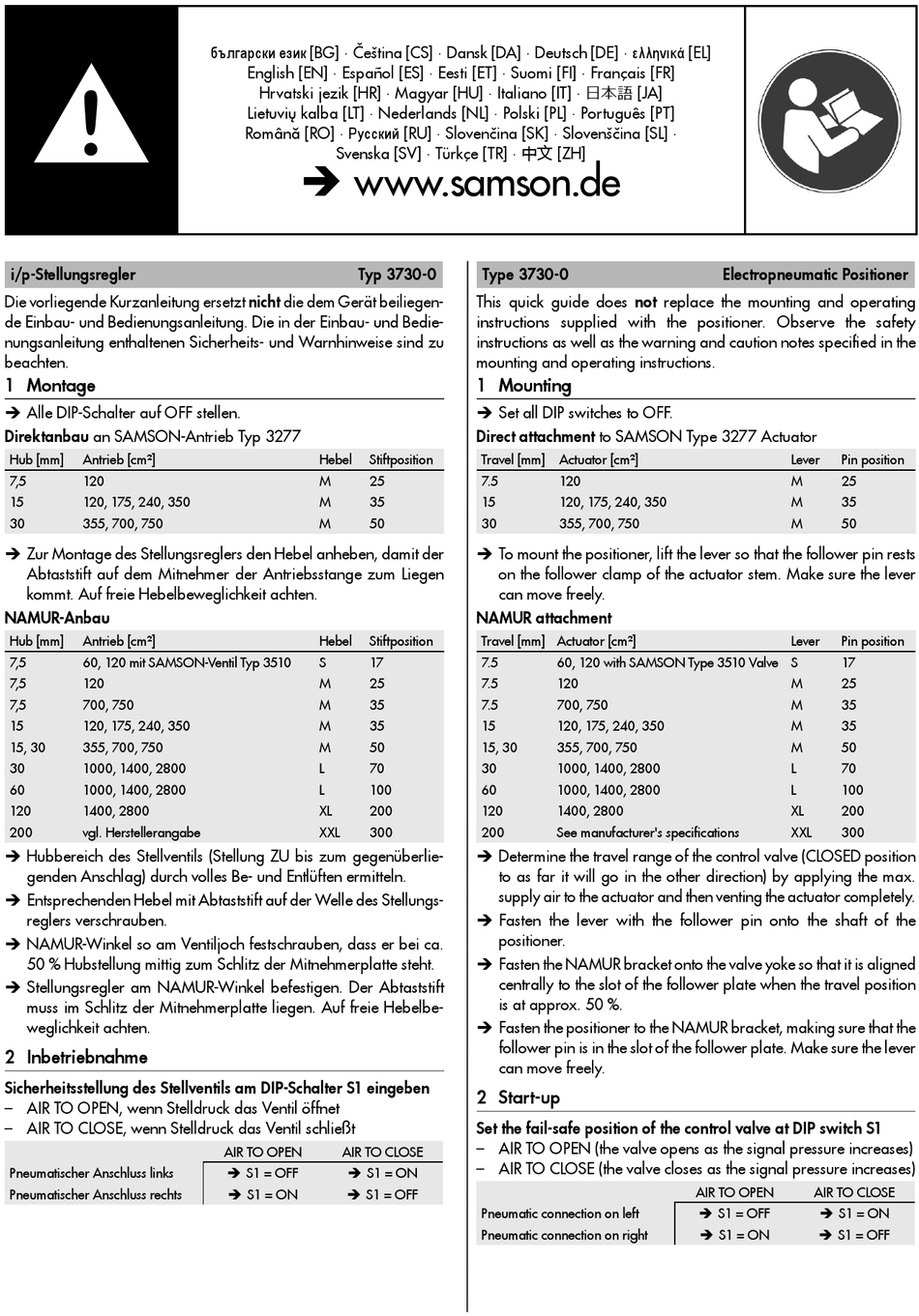

Samson 3730-0 Quick Manual

!
i/p-Stellungsregler
Die vorliegende Kurzanleitung ersetzt nicht die dem Gerät beiliegen-
de Einbau- und Bedienungsanleitung. Die in der Einbau- und Bedie-
nungsanleitung enthaltenen Sicherheits- und Warnhinweise sind zu
beachten.
1 Montage
Î Alle DIP-Schalter auf OFF stellen.
Direktanbau an SAMSON-Antrieb Typ 3277
Hub [mm] Antrieb [cm²]
7,5 120
15 120, 175, 240, 350
30 355, 700, 750
Î Zur Montage des Stellungsreglers den Hebel anheben, damit der
Abtaststift auf dem Mitnehmer der Antriebsstange zum Liegen
kommt. Auf freie Hebelbeweglichkeit achten.
NAMUR-Anbau
Hub [mm] Antrieb [cm²]
7,5 60, 120 mit SAMSON-Ventil Typ 3510
7,5 120
7,5 700, 750
15 120, 175, 240, 350
15, 30 355, 700, 750
30 1000, 1400, 2800
60 1000, 1400, 2800
120 1400, 2800
200 vgl. Herstellerangabe
Î Hubbereich des Stellventils (Stellung ZU bis zum gegenüberlie-
genden Anschlag) durch volles Be- und Entlüften ermitteln.
Î Entsprechenden Hebel mit Abtaststift auf der Welle des Stellungs-
reglers verschrauben.
Î NAMUR-Winkel so am Ventiljoch festschrauben, dass er bei ca.
50 % Hubstellung mittig zum Schlitz der Mitnehmer platte steht.
Î Stellungsregler am NAMUR-Winkel befestigen. Der Abtaststift
muss im Schlitz der Mitnehmerplatte liegen. Auf freie Hebelbe-
weglichkeit achten.
2 Inbetriebnahme
SicherheitsstellungdesStellventilsamDIP-SchalterS1eingeben
– AIR TO OPEN, wenn Stelldruck das Ventil öffnet
– AIR TO CLOSE, wenn Stelldruck das Ventil schließt
Pneumatischer Anschluss links
Pneumatischer Anschluss rechts
български език [BG] · Čeština [CS] · Dansk [DA] · Deutsch [DE] · ελληνικά [EL]
English [EN] · Español [ES] · Eesti [ET] · Suomi [FI] · Français [FR]
Hrvatski jezik [HR] · Magyar [HU] · Italiano [IT] · 日本語 [JA]
Lietuvių kalba [LT] · Nederlands [NL] · Polski [PL] · Português [PT]
Română [RO] · Русский [RU] · Slovenčina [SK] · Slovenščina [SL] ·
Svenska [SV] · Türkçe [TR] · 中文 [ZH]
Î www.samson.de
Typ 3730-0
Hebel Stiftposition
M 25
M 35
M 50
Hebel Stiftposition
S 17
M 25
M 35
M 35
M 50
L 70
L 100
XL 200
XXL 300
AIR TO OPEN AIR TO CLOSE
Î S1 = OFF Î S1 = ON
Î S1 = ON Î S1 = OFF
Type 3730-0
This quick guide does not replace the mounting and operating
instructions supplied with the positioner. Observe the safety
instructions as well as the warning and caution notes specified in the
mounting and operating instructions.
1 Mounting
Î Set all DIP switches to OFF.
Directattachment to SAMSON Type 3277 Actuator
Travel [mm] Actuator [cm²]
7.5 120
15 120, 175, 240, 350
30 355, 700, 750
Î To mount the positioner, lift the lever so that the follower pin rests
on the follower clamp of the actuator stem. Make sure the lever
can move freely.
NAMURattachment
Travel [mm] Actuator [cm²]
7.5 60, 120 with SAMSON Type 3510 Valve S
7.5 120
7.5 700, 750
15 120, 175, 240, 350
15, 30 355, 700, 750
30 1000, 1400, 2800
60 1000, 1400, 2800
120 1400, 2800
200 See manufacturer's specifications
Î Determine the travel range of the control valve (CLOSED position
to as far it will go in the other direction) by applying the max.
supply air to the actuator and then venting the actuator completely.
Î Fasten the lever with the follower pin onto the shaft of the
positioner.
Î Fasten the NAMUR bracket onto the valve yoke so that it is aligned
centrally to the slot of the follower plate when the travel position
is at approx. 50 %.
Î Fasten the positioner to the NAMUR bracket, making sure that the
follower pin is in the slot of the follower plate. Make sure the lever
can move freely.
2 Start-up
Setthefail-safepositionofthecontrolvalveatDIPswitchS1
– AIR TO OPEN (the valve opens as the signal pressure increases)
– AIR TO CLOSE (the valve closes as the signal pressure increases)
Pneumatic connection on left
Pneumatic connection on right
ElectropneumaticPositioner
Lever Pin position
M 25
M 35
M 50
Lever Pin position
17
M 25
M 35
M 35
M 50
L 70
L 100
XL 200
XXL 300
AIR TO OPEN AIR TO CLOSE
Î S1 = OFF Î S1 = ON
Î S1 = ON Î S1 = OFF
