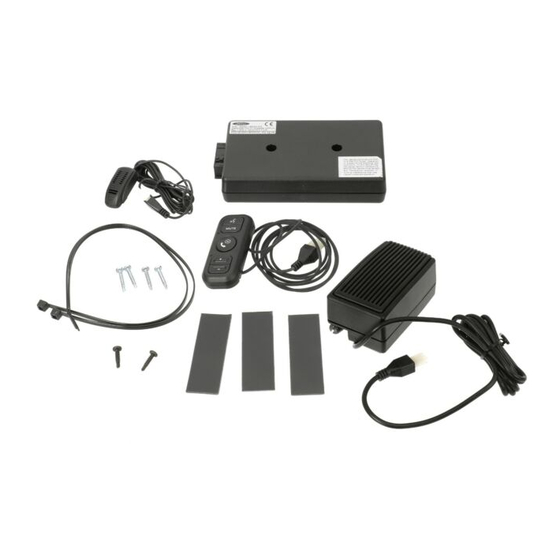

PHONE HANDS-FREE SYSTEM
H
G
2, 3 - 12
2, 13 - 22
2, 23 - 32
2, 33 - 43
1
www.mopar.com
E
F
16X
K6862026

Advertisement

loading
Need help?

Need help?

Do you have a question about the UCONNECT Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Mopar UCONNECT Series

Summary of Contents for Mopar UCONNECT Series

  • Page 1 PHONE HANDS-FREE SYSTEM Mains de téléphone du système libre Teléfono manos libres del sistema www.mopar.com Dodge Ram ... . 2, 3 - 12 Jeep Renegade ..
  • Page 2 S'il vous plaît lire avant d'utiliser Le Mopar Accessory Uconnect™ Phone, Bluetooth® Kit mains libres voiture utilise la prise AUX d'entrée audio du véhicule comme une passerelle vers le système de radio / audio du véhicule.

  • Page 3: Dodge Ram

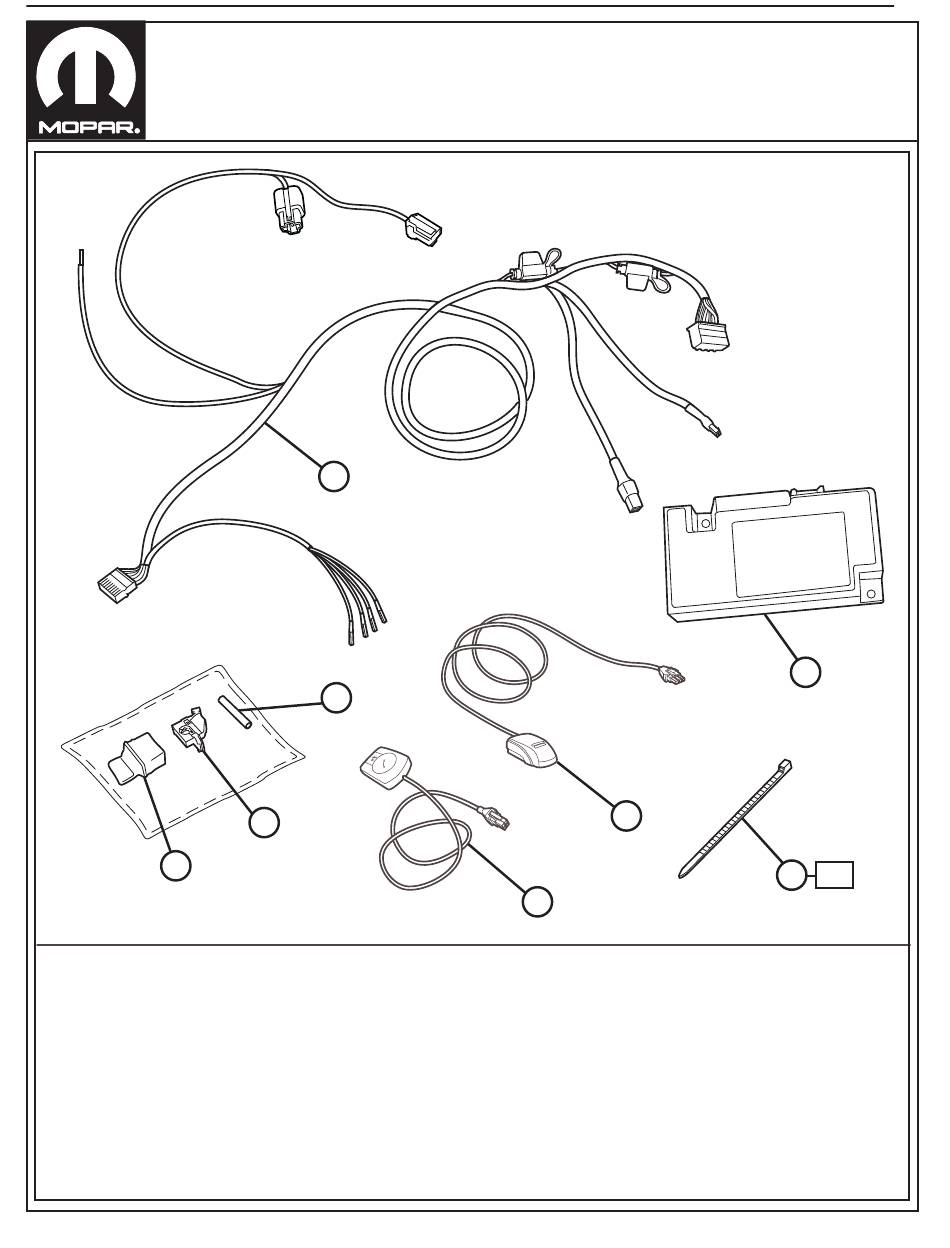

    UCONNECT PHONE HANDS-FREE SYSTEM Mains de téléphone du système libre Teléfono manos libres del sistema www.mopar.com Miller 6680 T-20 Connector 10mm Removal Kit K6862026 10-13-14...
  • Page 4 RETAIN ALL FASTENERS FOR REINSTALLATION Maintenir toutes les vis pour la réinstallation Mantenga todos los tornillos para la reinstalación START T-20 10-13-14 K6862026...
  • Page 5 S'il est présent T-20 IF PRESENT Si está presente 10-13-14 K6862026...
  • Page 6 RADIO CONNECTOR Connecteur Radio Conector de Radio 150mm PIN 17 PIN 16 RADIO CONNECTOR LG/TN LG/YL Connecteur Radio Conector de Radio NOTE: Use Miller 6680 Connector Removal Kit or equivalent to remove wires. REMARQUE: Utilisez Miller 6680 Removal Kit connecteur ou équivalent...
  • Page 7 PIN 12 PIN 16 LG/TN LG/DB LG/LB LG/YL PIN 3 PIN 7 WIRE END VIEW SHOWN Vue de l'extrémité de fil Visto desde el lado del alambre 10-13-14 K6862026...
  • Page 8 RD 44 PIN 17 PIN 16 LG/YL LG/TN LG/DB LG/LB PIN 7 PIN 6 PIN 44 WIRE END VIEW SHOWN Visto desde el lado del alambre Vue de l'extrémité de fil 10-13-14 K6862026...
  • Page 9 REVERSE STEPS 6 THROUGH 12 TO REINSTALL VEHICLE COMPONENTS AND TRIM PANELS. Inversez les étapes 6 à 12 pour réinstaller tous les panneaux de garniture. Invierta los pasos 6 a 12 para volver a instalar todos los paneles de ajuste.
  • Page 10 80mm 100mm 10-13-14 K6862026...
  • Page 11 CAUTION: AVOID CONTACT WITH STEERING LINKAGE Mise en garde: Évitez tringlerie de direction Precaución: Evite el varillaje de la dirección 350mm 10-13-14 K6862026...
  • Page 12 10-13-14 K6862026...

  • Page 13: Jeep Renegade

    JEEP RENEGADE UCONNECT PHONE HANDS-FREE SYSTEM Mains de téléphone du système libre Teléfono manos libres del sistema www.mopar.com Miller 6680 Connector Removal Kit K6862026 10-13-14...
  • Page 14 RETAIN ALL FASTENERS FOR REINSTALLATION Maintenir toutes les vis pour la réinstallation Mantenga todos los tornillos para la reinstalación START 10-13-14 K6862026...
  • Page 15 PASSENGER FOOTWELL Pieds du passager Pies del acompañante 10-13-14 K6862026...
  • Page 16 10-13-14 K6862026...
  • Page 17 10-13-14 K6862026...
  • Page 18 RADIO CONNECTOR Connecteur Radio Conector de Radio 150mm RADIO CONNECTOR PIN 17 PIN 16 Connecteur Radio Conector de Radio NOTE: Use Miller 6680 Connector Removal Kit or equivalent to remove wires. REMARQUE: Utilisez Miller 6680 Removal Kit connecteur ou équivalent pour enlever les fils.
  • Page 19 HANDS FREE HARNESS A PIN 12 PIN 16 PIN 3 PIN 7 WIRE END VIEW SHOWN Visto desde el lado del alambre Vue de l'extrémité de fil 10-13-14 K6862026...
  • Page 20 RD 44 PIN 17 PIN 16 LG/YL LG/TN LG/DB LG/LB PIN 7 PIN 6 WIRE END VIEW SHOWN Vue de l'extrémité de fil Visto desde el lado del alambre 10-13-14 K6862026...
  • Page 21 150mm 80mm 10-13-14 K6862026...
  • Page 22 REVERSE STEPS 2 THROUGH 17 TO REINSTALL VEHICLE COMPONENTS AND TRIM PANELS. Inversez les étapes 2 à 17 pour réinstaller tous les panneaux de garniture. Invierta los pasos 2 a 17 para volver a instalar todos los paneles de ajuste.

  • Page 23: Promaster

    PROMASTER UCONNECT PHONE HANDS-FREE SYSTEM Mains de téléphone du système libre Teléfono manos libres del sistema www.mopar.com Miller 6680 T-20 Connector 10mm Removal Kit K6862026 10-13-14...
  • Page 24 RETAIN ALL FASTENERS FOR REINSTALLATION Maintenir toutes les vis pour la réinstallation Mantenga todos los tornillos para la reinstalación START 10-13-14 K6862026...
  • Page 25 T-20 T-20 10-13-14 K6862026...
  • Page 26 T-20 10-13-14 K6862026...
  • Page 27 RADIO CONNECTOR Connecteur Radio Conector de Radio 150mm 10-13-14 K6862026...
  • Page 28 PIN 17 PIN 16 RADIO CONNECTOR Connecteur Radio NOTE: Use Miller 6680 Connector Conector de Radio Removal Kit or equivalent to remove wires. REMARQUE: Utilisez Miller 6680 Removal Kit connecteur ou équivalent pour enlever les fils. NOTA: Uso Miller 6680 kit de eliminación de...
  • Page 29 RD/WT 44 PIN 17 PIN 16 LG/YL LG/TN LG/DB LG/LB PIN 7 PIN 6 WIRE END VIEW SHOWN Visto desde el lado del alambre Vue de l'extrémité de fil 10-13-14 K6862026...
  • Page 30 150mm 80mm 10-13-14 K6862026...
  • Page 31 10-13-14 K6862026...
  • Page 32 REVERSE STEPS 2 THROUGH 11 TO REINSTALL VEHICLE COMPONENTS AND TRIM PANELS. Inversez les étapes 2 à 11 pour réinstaller tous les panneaux de garniture. Invierta los pasos 2 a 11 para volver a instalar todos los paneles de ajuste.

  • Page 33: Promaster City

    PROMASTER CITY UCONNECT PHONE HANDS-FREE SYSTEM Mains de téléphone du système libre Teléfono manos libres del sistema www.mopar.com Miller 6680 Connector Removal Kit K6862026 10-13-14...
  • Page 34 RETAIN ALL FASTENERS FOR REINSTALLATION Maintenir toutes les vis pour la réinstallation Mantenga todos los tornillos para la reinstalación START 10-13-14 K6862026...
  • Page 35 Gently move radio back and forth while pulling out to release the inner locating pin. Déplacez doucement la radio vers la gauche et la droite pour libérer. Cuidadosamente mueva la radio a la izquierda y la derecha para soltar.
  • Page 36 10-13-14 K6862026...
  • Page 37 10-13-14 K6862026...
  • Page 38 RADIO CONNECTOR Connecteur Radio Conector de Radio 150mm 10-13-14 K6862026...
  • Page 39 PIN 17 PIN 16 RADIO CONNECTOR Connecteur Radio Conector de Radio NOTE: Use Miller 6680 Connector Removal Kit or equivalent to remove wires. REMARQUE: Utilisez Miller 6680 Removal Kit connecteur ou équivalent pour enlever les fils. NOTA: Uso Miller 6680 kit de eliminación de...
  • Page 40 RD/WT 44 PIN 17 PIN 16 LG/YL LG/TN LG/DB LG/LB PIN 7 PIN 6 WIRE END VIEW SHOWN Vue de l'extrémité de fil Visto desde el lado del alambre 10-13-14 K6862026...
  • Page 41 150mm 80mm 10-13-14 K6862026...
  • Page 42 CAUTION: DO NOT ALLOW THE HARNESSES TO RUB AGAINST MOVING COMPONENTS NEAR SHIFTER OR STEERING COLUMN. Attention: Ne pas laisser le harnais de prendre contact avec les pièces mobiles. Precaución: No permita que el arnés para hacer contacto con las partes móviles.
  • Page 43 REVERSE STEPS 1 THROUGH 12 AND 14 THROUGH 21 TO REINSTALL VEHICLE COMPONENTS AND TRIM PANELS. Inversez les étapes 1 à 12 et 14 à 21 pour réinstaller tous les panneaux de garniture. Invierta los pasos 1 a 12 y 14 a 21 para volver a instalar todos los paneles de ajuste.
