Fig. 4.1
Fig. 4.2
A
Fig. 4.3
Fig. 4.4
A
B
26
A
B
C
A
A
C

Wartung

Bei Wartungsarbeiten oder einer Reparatur muss immer
der Motor abgestellt werden.
HP1100S / HP1300S

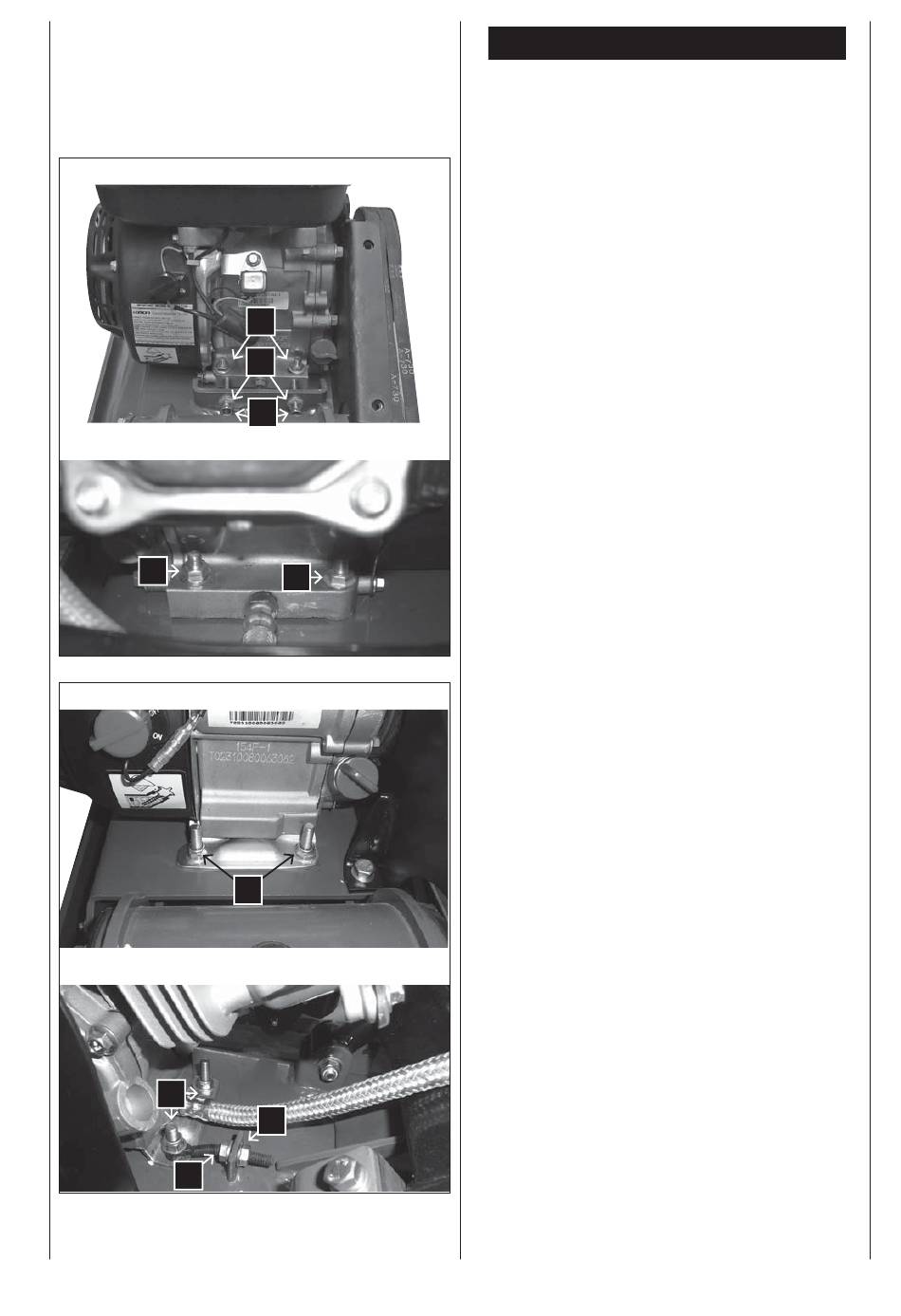

Keilriemen spannen. Fig. 4.1, 4.2
Nach 5 Betriebsstunden muss der Keilriemen nachge-
spannt werden.
1 Um den Keilriemen zu spannen, müssen auf beiden
Seiten die Schrauben A der Motorbefestigung gelöst
werden (Fig. 4.1, 4.2)
2 Nun lösen Sie die beiden Kontermuttern B und span-
nen mit den beiden Schrauben C den Keilriemen.
3 Nach dem Spannen des Keilriemens die Schrauben A
und die Kontermutter B wieder gut anziehen. Fig. 4.1
HP800S
Keilriemen spannen. Fig. 4.3, 4.4
Nach 5 Betriebsstunden muss der Keilriemen nachge-
spannt werden.
1 Um den Keilriemen zu spannen, müssen auf beiden
Seiten die Schrauben A der Motorbefestigung gelöst
werden. ( Fig. 4.3, 4.4 )
2 Nun lösen Sie die Kontermutter B und spannen mit
der Mutter C den Keilriemen.
3 Nach dem Spannen des Keilriemens die 4 Schrau-
ben A und die Kontermutter B wieder gut anziehen.
Fig. 4.4
