Scheppach HP800S Translation From The Original Instruction Manual page 166

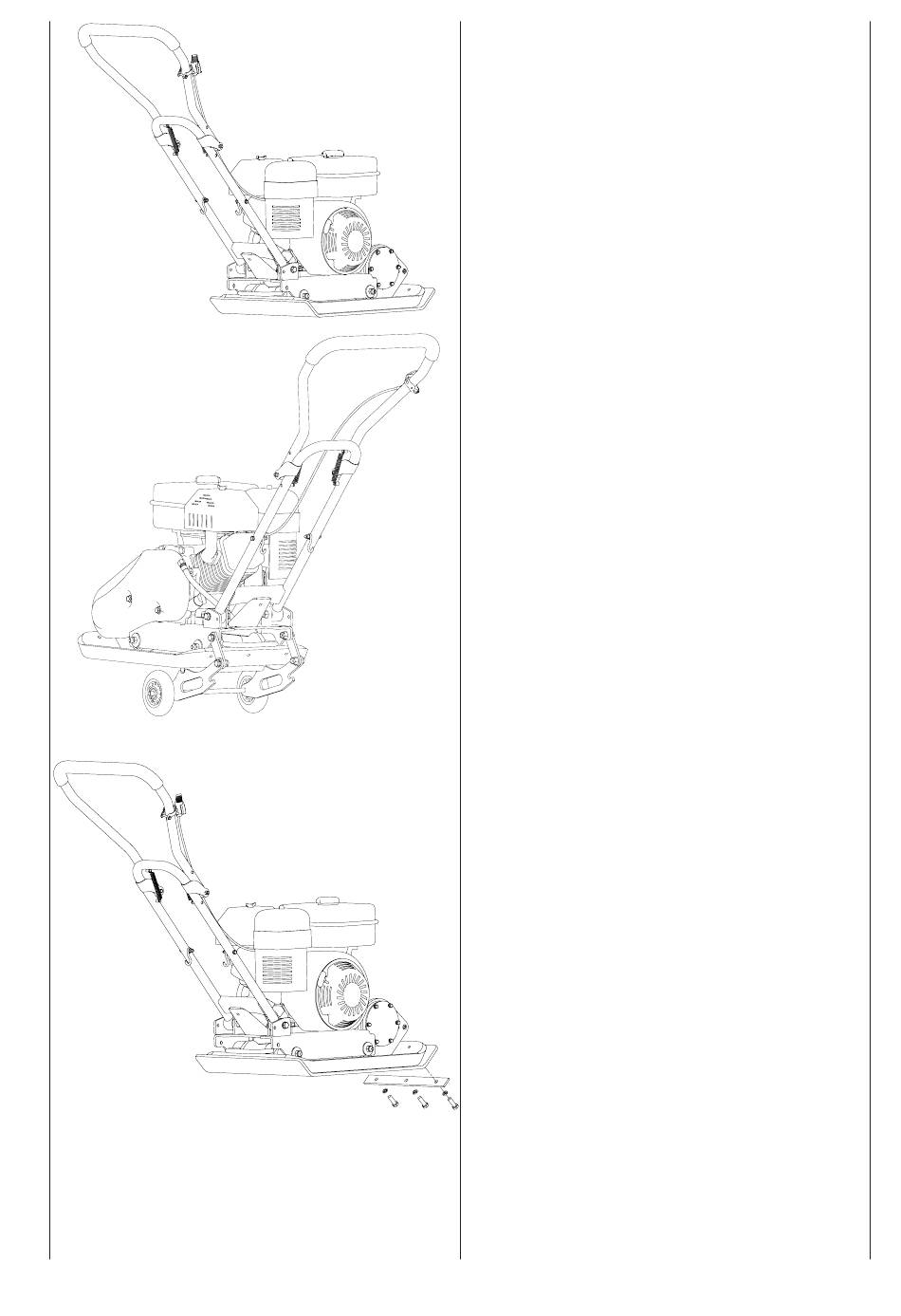

Fig. 2.4
Fig. 2.5
Fig. 2.6
166
Posición de trabajo Fig. 2.4
En posición de trabajo, se despliega el chasis completo
hacia arriba y se engancha con el enclavamiento en los
ganchos del asidero inferior.
Transporte Fig. 2.5
Para el transporte, se despliega el asidero superior, se
suelta el chasis de los ganchos del asidero inferior y se
abaten por debajo de la máquina mientras se alza esta.
Ahora se puede desplazar la placa vibratoria.
Montaje de la esterilla de goma Fig. 2.6
Piezas de fijación:
3 tornillo de cabeza hexagonal M 10 x 30
3 arandelas elásticas A 10 mm
Para el montaje de la esterilla de goma, poner la máquina
con la placa vibratoria sobre la esterilla de goma.
Fijar la esterilla de goma mediante los listones de fijación
a ambos lados, cada uno mediante 3 tornillos de cabeza
hexagonal M 10 x 30 y 3 arandelas D 10 mm. Apretar
bien todos los tornillos.
¡Atención! Utilizar la esterilla de goma solo para hacer
vibrar bloques de hormigón, placas de hormigón o simi-
lares.
En trabajos de vibración con grava, gravilla y similares
hay que retirar la esterilla de goma.
