• Dobre a pega perpendicular à máquina.
• Rode a máquina para trás pousando a pega no pavimento.

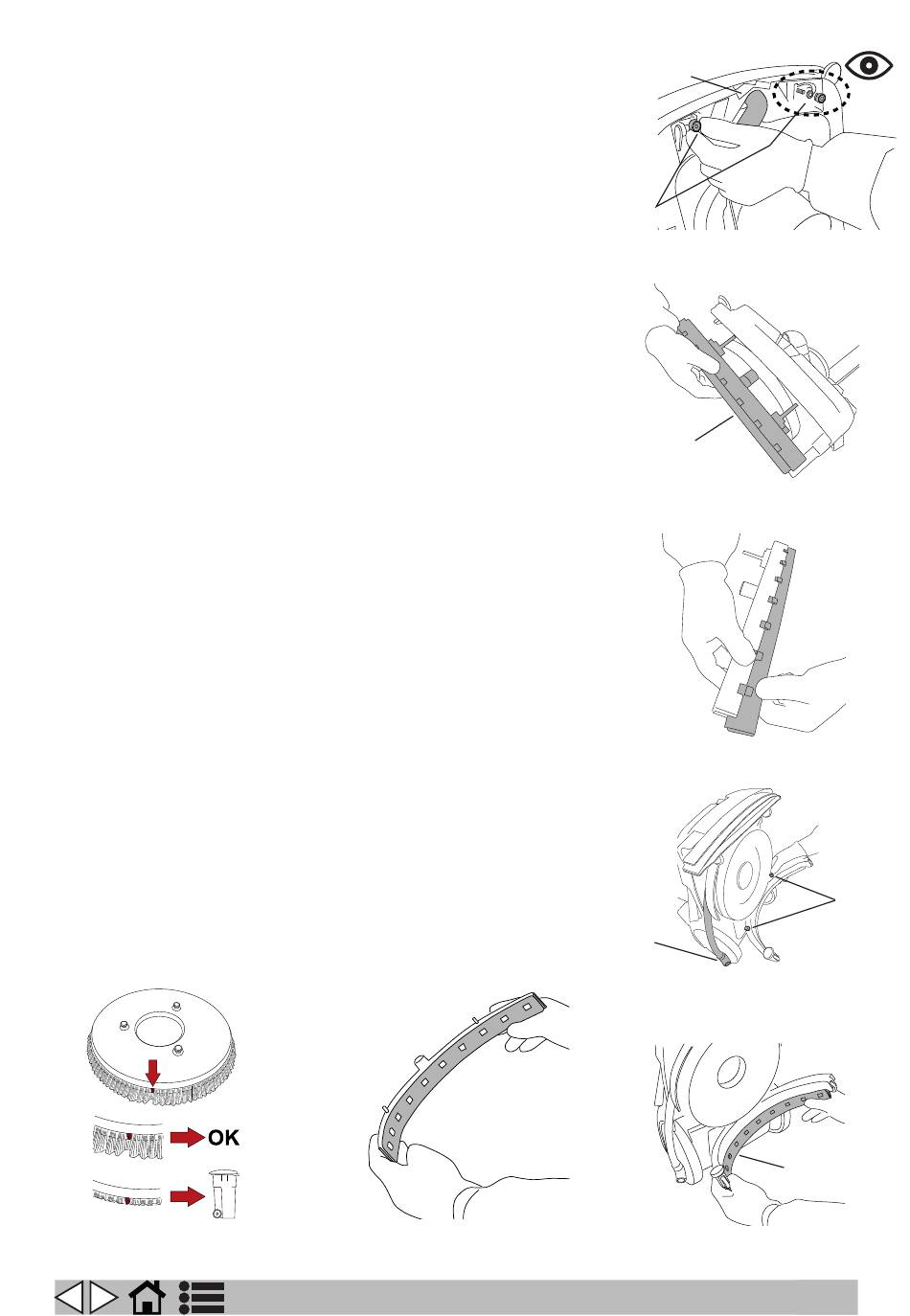

Squeegee dianteiro:
• Desengate o tubo de aspiração do squeegee (Fig.39-Ref.1).
• Desaperte os botões (Fig.39-Ref.2).
• Extraia o squeegee da máquina (Fig.40-Ref.1).
• Puxe as lâminas; deste modo, extrai-se o grupo (Fig.41).
• Retire a lâmina.
• Monte novamente a mesma lâmina invertendo a aresta que está
em contacto com o pavimento até consumir as duas arestas ou
uma nova lâmina encaixando-a nas sedes do suporte do squeegee.
• Monte novamente o squeegee seguindo as indicações descritas
anteriormente.
Squeegee traseiro:
• Baixe a alavanca do squeegee.
• Desengate o tubo de aspiração do squeegee (Fig.42-Ref.1).
• Desaperte os botões (Fig.42-Ref.2).
• Puxe as lâminas; deste modo, extrai-se o grupo (Fig.43-Ref.1).
• Retire a lâmina (Fig.44).
• Monte novamente a mesma lâmina invertendo a aresta que está
em contacto com o pavimento até consumir as duas arestas ou
uma nova lâmina encaixando-a nas sedes do suporte do squeegee.
• Monte novamente o squeegee seguindo as indicações descritas
anteriormente.
Substituição da escova
Na escova estão inseridos tufos mais curtos de cor vermelha (Fig.45).
Quando os tufos de cor preta atingirem a mesma altura dos de cor
vermelha, deve-se proceder à substituição. Para o desengate/engate
da escova consulte o parágrafo "Desengate da escova/porta-discos" e
"Instalação da escova/porta-discos".
Fig.45 Fig.44
PT
1
2
Fig.39
1
Fig.40
Fig.41
1
Fig.42
1
Fig.43
24
2
