Summary of Contents for Sport-thieme 11 113 6526

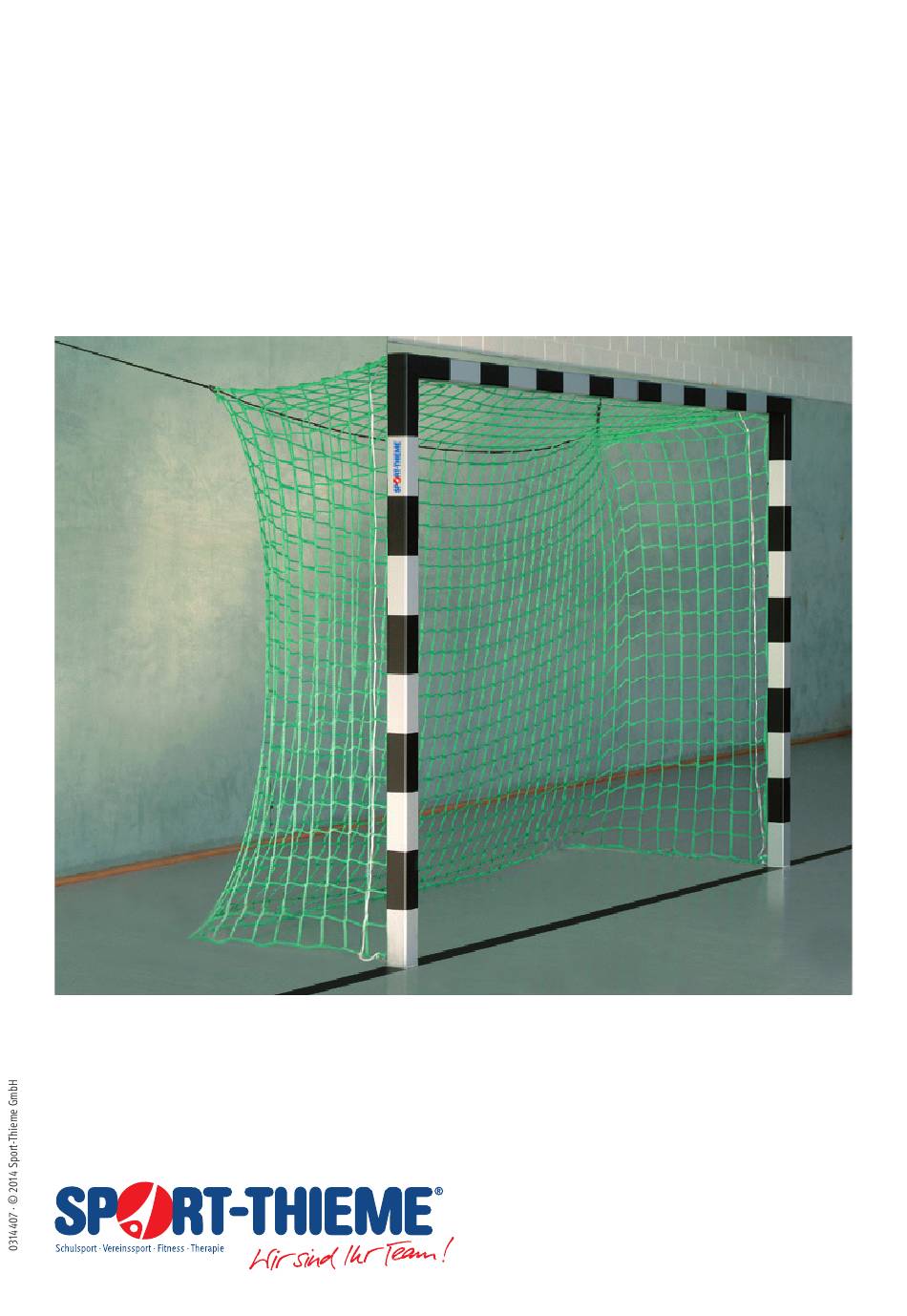

Page 1

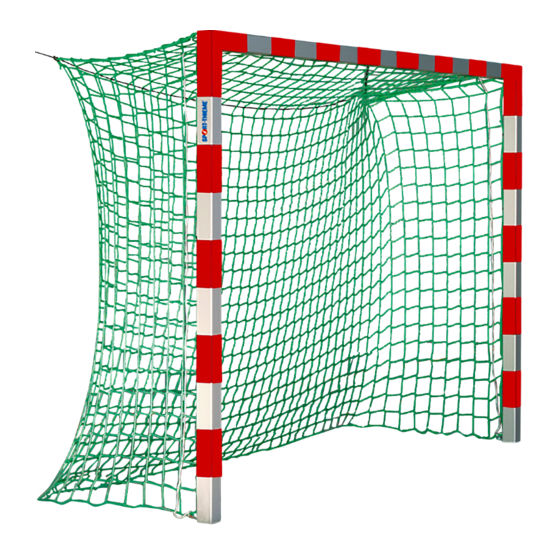

Hallenhandballtor, 3x2 m, ohne Netzbügel Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Gerät haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung zunächst voll- ständig durchlesen, bevor Sie mit der Montage beginnen. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Page 2
Montageanleitung Art.-Nr. Schulsport · Vereinssport · Fitness · Therapie 1. Eigene Anschlußteile für die Netzbügelkonstruktion in die Netzhakenschiene Latte/ Pfosten stecken. 2. Alu-Gußformteil-Eckverbindung in die Latte stecken. Pfosten und Latte lt. Abbildung zusammenstecken, wobei die Innengehrung eng anliegen muß. Zuerst Sicherheits-Sechskantschrauben M 8x20 mit ca. 3 Umdrehungen im Bereich der Innengehrung (A) eindrehen, dann Pfosten über die 90°...
Page 3
Instruction of Assembly Art.-Nr. Schulsport · Vereinssport · Fitness · Therapie 1. Stick own connection pieces for the net hoop construction into the net hook rail crossbar/upright. 2. Stick aluminium cast corner joint into the bar.Stick together bar and upright according to picture, the bevel being close to the inside.
Page 4
Instructions d’Assemblage Art.-Nr. Schulsport · Vereinssport · Fitness · Therapie 1. Enfoncer propers pièces de raccordement pour la construction d’étriers dans la rainure des crochets barre/poteaux. 2. Enfoncer l’assemblage moulé d’aluminium dans barre comme décrit à la fi gure.L’onglet doit être ètroit au côté intérieur Premiérement visser avec env.
