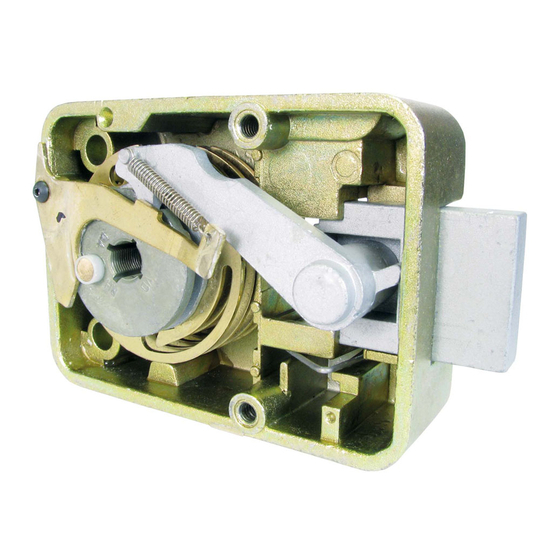

Mechanical combination locks
Hide thumbs Also See for LA GARD 1947:

Advertisement

Available languages

Available languages

Quick Links

Montageanleitung Mechanische Kombinationsschlösser
DE
LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390
. Allgemeine Hinweise
Der Einbau des Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen.
Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und
einzuhalten.
Veränderungen am Schloss oder Schlüssel können zu Funktionsstörungen führen. Deshalb
dürfen keine Änderungen am Schloss durchgeführt werden. Im Fall von Änderungen er-
lischt jeglicher Gewährleistungsanspruch.
Es dürfen keine Verschmutzungen in das Schloss geraten.
Schlossbefestigung: Es müssen Stahl-Zollschrauben BSW ¼" oder Stahl-Zylinderkopf-
schrauben M6 verwendet werden. Die notwendige Einschraubtiefe muss den gültigen
Normen unter Berücksichtigung der Schlossdicke entsprechen.
Befestigungsschrauben: mindestens Festigkeitsklasse 4.8, maximal Festigkeitsklasse 8.8.
Es muss eine geeignete Schraubensicherung verwendet werden.
Anzugsdrehmoment der Schrauben: mindestens 3,5 Nm, maximal 5 Nm.
Der Riegel muss in der eingebauten Position frei bewegt werden können.
Die einwandfreie Funktionalität des Schlosses und der evtl. verbundenen oder angesteu-
erten weiteren Systeme (z.B. Riegelwerke) muss bei der Montage durch Fachkundige
überprüft und sichergestellt werden.
2. Vorbereitung des Tresors
Das Schloss hat Standard-Befestigungsmaße. Die erforderlichen Bohrungen müssen gemäß
Abb. 1 und 2 erstellt werden.
Die Spindelbohrung muss gut entgratet werden. Es dürfen keine scharfen Kanten vorhanden
sein.
Anzugsdrehmoment 3,5 bis 5 Nm.
Riegeldruck allseitig max. 1 kN.
Abb. 1: Abmessungen Türaußenseite
Seite
Irrtümer und Änderungen vorbehalten.
09.02.2009

Advertisement

loading
Need help?

Need help?

Do you have a question about the LA GARD 1947 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Kaba LA GARD 1947

  • Page 1 Montageanleitung Mechanische Kombinationsschlösser LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 . Allgemeine Hinweise Der Einbau des Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen. Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und einzuhalten. • Veränderungen am Schloss oder Schlüssel können zu Funktionsstörungen führen. Deshalb dürfen keine Änderungen am Schloss durchgeführt werden.
  • Page 2 Befestigungsschrauben (US-Gewinde BSW ¼“ 20G) oder M6 Schrauben von Kaba Mauer (Anzugsdrehmoment 3,5 bis 5 Nm) zu verwenden. Bestellnummern M6 Schrauben von Kaba Mauer (es müssen jeweils alle dem Schlosstyp entsprechenden Schrauben M6 einer Zeile bestellt werden): Schrauben M6...
  • Page 3 Montageanleitung Mechanische Kombinationsschlösser LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 Kastenboden herunterdrückt werden. Andernfalls kann der Riegel oder der Relocker beschä- digt werden. Beim Schloss 1947 muss der Einfallhebel eingefallen und der Schlossriegel ausgefahren sein bevor man den Deckel wieder montiert. Schloss 3370: Ein Abnehmen des Schlossdeckels ist zur Montage der 3 Schrauben nicht nötig.
  • Page 4 Montageanleitung Mechanische Kombinationsschlösser LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 kann. Von der Montageseite gesehen: 6. Splintung Steht die Keilnut auf der richtigen Splintposition, wird der beigefügte Nasenkeil sorgfältig so eingeschlagen, dass die Nase leicht auf der Spindel liegt. Die Rolle auf der Mitnehmerscheibe (siehe Abb.
  • Page 5 Montageanleitung Mechanische Kombinationsschlösser LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 Für LA GARD 3330, 3332, 1985, 3370, 3390 Für LA GARD 1947 Wichtige Hinweise zur Umstellung: • Umstellaktivatoren nicht verwechseln (es gibt unterschiedliche Aktivatoren für 3 und 4 Scheiben-Kombinationen)! •...
  • Page 6 Montageanleitung Mechanische Kombinationsschlösser LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 Funktionsstörungen des Schlosses führen. 4. Schlüssellochsperre: Falls das Schloss eine Schlüssellochsperre betätigt, müssen das Gestänge und der Verschlussschieber leicht laufen und dürfen den Schlossriegel nicht in seiner Rastpunkt-Position behindern (z.B. durch zuviel Fett am Schieber). 5.
  • Page 7 Mounting Instructions Mechanical Combination Locks LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 . General Information The assembly of the lock has to be performed exclusively in accordance with these instruc- tions. Guidelines of the national certification bodies are to be complied with in addition. •...
  • Page 8 (US screw-thread 1/4‘‘ 20G BSW) or M6 screws (torque 3.5 to 5 Nm) which can be ordered at Kaba Mauer Order numbers M6 screws from Kaba Mauer (all corresponding M6 screws from one line have to be ordered): M6 Screws...
  • Page 9 Mounting Instructions Mechanical Combination Locks LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 the bolt or the relocker might be damaged. With the lock 1947 the lever has to be dropped and the bolt has to be slid-in before the cover can be assembled.
  • Page 10 Mounting Instructions Mechanical Combination Locks LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 Seen from the assembly side: 6. Spline key installation If the spline groove is on the correct spline key position, drive the attached spline key carefully in. The nose must lie gently on the spindle. Use only LA GARD spline keys and use them only ones.
  • Page 11 Mounting Instructions Mechanical Combination Locks LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 For LA GARD 3330, 3332, 1985, 3370, 3390 For LA GARD 1947 Important information on changing the lock • Don‘t mix up the change activators (different activators for 3 and 4 wheel locks are avail- able).
  • Page 12 Mounting Instructions Mechanical Combination Locks LA GARD 947/ 985/ 3330/ 3332/ 3370/ 3390 If the blocking slide is blocked because of the incomplete inserted filling piece, the bolt work has to be designed for a bolt blocking after 4 mm max. The bolt must not be extended. The lever has to be clearly under the lock case stop in the end position.
