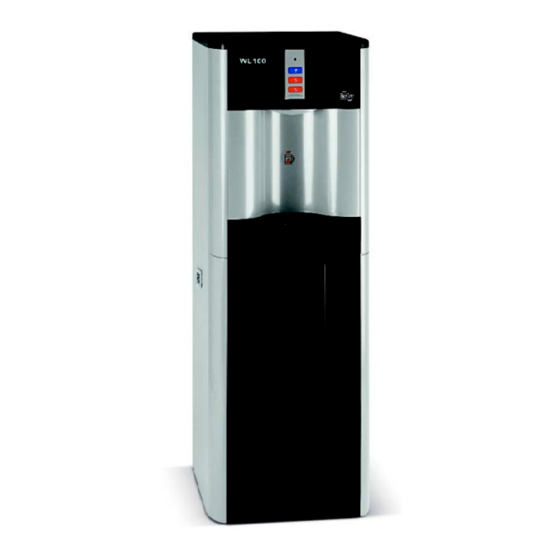

WL100
MANUAL

Waterlogic Commercial Products, LLC
11710 Stonegate Circle
Omaha, NE 68164
(800) 288-1891
www.waterlogicdealers.com
Tech Portal Website:
techportal.waterlogic.com
Waterlogic International, LTD – Global Headquarters Grenfell Road, Maidenhead, Berkshire, SL6 1HN,
United Kingdom

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WL100 and is the answer not in the manual?

Questions and answers

Related Manuals for WaterLogic WL100

Summary of Contents for WaterLogic WL100

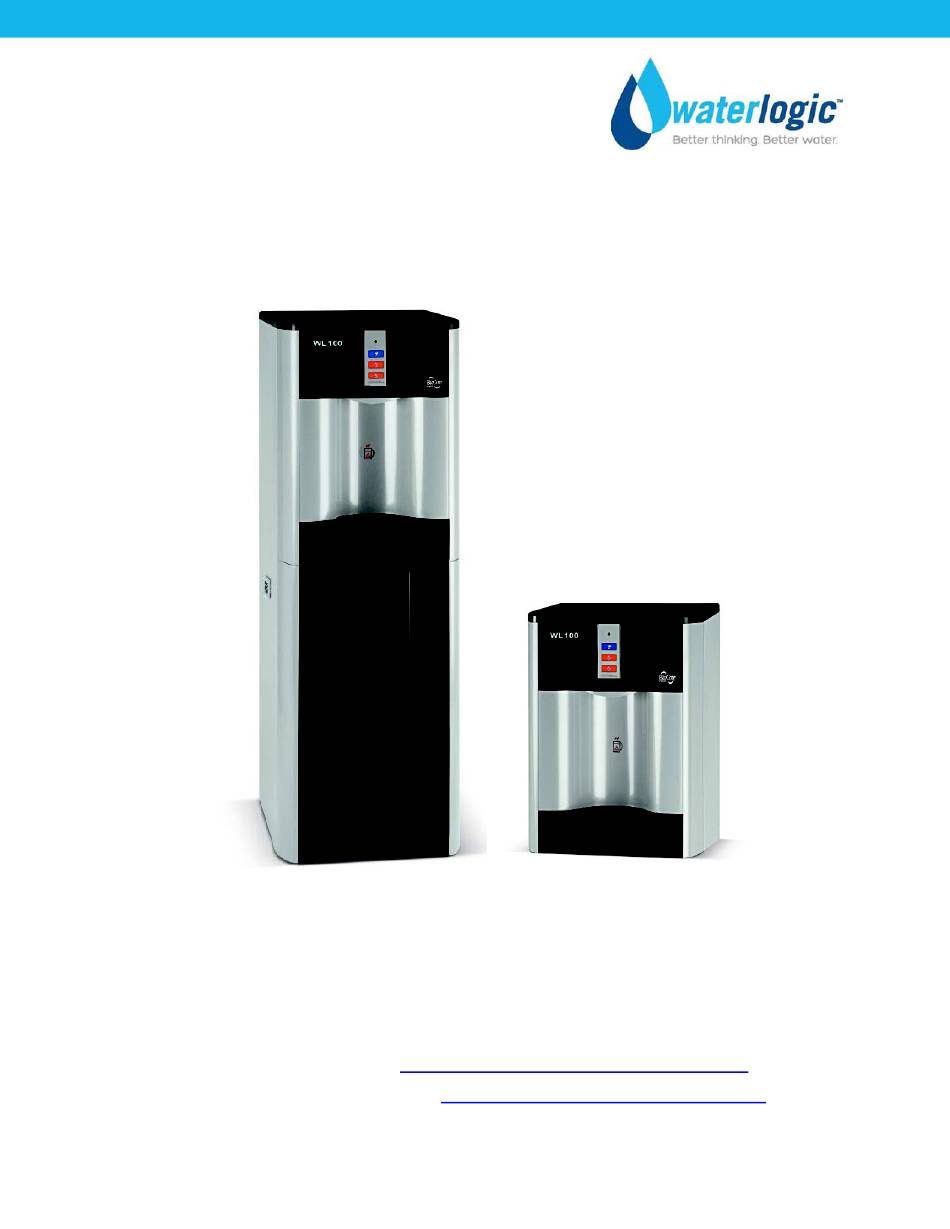

  • Page 1 WL100 MANUAL   Waterlogic Commercial Products, LLC 11710 Stonegate Circle Omaha, NE 68164 (800) 288-1891 www.waterlogicdealers.com Tech Portal Website: techportal.waterlogic.com Waterlogic International, LTD – Global Headquarters Grenfell Road, Maidenhead, Berkshire, SL6 1HN, United Kingdom...
  • Page 2 WL100 MANUAL    Congratulations on your choice of the Waterlogic WL100 Water Treatment System.  The WL100  Water Treatment System dispenses cold, and hot.   Every WL100 Water Treatment System includes:      Bio‐Cote Anti‐Microbial Protection           Filter configuration can be optimized for all water conditions      The Waterlogic WL100 Water Treatment System provides exceptional quality and great tasting  water with every use.         INTRODUCTION    Carefully read and follow all instructions to ensure proper and efficient operation of your WL100  Water Treatment System.  Contact Waterlogic or an Authorized Waterlogic Dealer if you have any  questions.    Waterlogic and Authorized Waterlogic Dealers employ trained service personnel who are  experienced in the installation, function and repair of Waterlogic equipment.  This publication is  written for use by these qualified individuals.  Waterlogic encourages users to learn about products,  however, we believe that product knowledge and service is best obtained by consulting Waterlogic  or an Authorized Waterlogic Dealer.    Waterlogic Water Purification Systems should be combined with selected water treatment  components to create a system specifically tailored for each application by trained and qualified  personnel.      Products manufactured and marketed by Waterlogic and its affiliates are protected by patents  issued or pending in the United States and other countries.      Waterlogic reserves the right to change the specifications referred to in this literature at any time,  without prior notice.  Changes or modifications not expressly approved by Waterlogic could void the  warranty and user’s authority to operate the equipment.     ...

  • Page 3: Table Of Contents

     Programming – Changing Hot Water Mode to Ambient  .. 21   Replacement Components (Consumables) ...... 22   Countertop Drawings and Parts List…………………… .... 23   Tower Drawings and Parts List…………………… ...... 29   Flow Diagram ................. 35   Electrical Schematic ............... 36    INSTALLATION GUIDE   Pre‐Installation Procedures ........... 37   Countertop Draining Procedure .......... 41   Tower Draining Procedure  ............. 43   Installation Instructions ............ 45    TROUBLESHOOTING GUIDE   Power Troubleshooting ............ 47   Dispense Troubleshooting ............. 50   Cold Water Troubleshooting  .......... 63   Hot Water Troubleshooting  ........... 64      WL100 Manual                                                                     Page 3                                                                      Revision: 1‐14‐2019 ...

  • Page 4: Safety Alert Symbols

    Indicates a situation which, when not avoided, results in death or severe injury.       WARNING!    Indicates a situation which, when not avoided, has the potential to result in death or severe  injury; and/or severe property damage.         CAUTION!    Indicates a situation which, when not avoided, results or has the potential to result in minor  injury; and/or minor property damage.     SAFETY PRECAUTIONS    Basic safety precautions should be followed, including the following:  Ensure all local, state, and federal laws and codes including health and safety guidelines are met  when installing Waterlogic Equipment.   Only qualified service technicians should attempt  installation and service of Waterlogic Equipment.    Always read the entire operating instructions  before using the appliance and save these instructions for future use.    DANGER!  This product can cause death or severe injury if incorrectly operated, installed or  maintained. The installation, maintenance, sanitizing and any repair must be performed by  qualified persons trained by Waterlogic International or their approved distributors only.  Do not  remove any panel or cover to protect against electrical shock.      DANGER! ELECTRICAL SHOCK HAZARD.  Always use a dedicated and properly grounded outlet.   Unit should be protected by ground‐fault circuit interrupter (GFCI) or residual current device (RCD)  having a rated residual operating current not exceeding 30mA.  Use only Waterlogic supplied  power cord. Never use extension cords or power strips to connect unit. Do not use if the power  supply cord is damaged. Always unplug from power supply prior to servicing.    WARNING!  AUTHORIZED USE ONLY.  This appliance is to be used for its intended purpose as  described in this manual and untrained individuals who use this manual assume the risk of any  resulting property damage or personal injury.  This appliance can’t be used by children and persons  with reduced physical, sensory or mental capabilities or lack of experience.      WARNING!  DO NOT OPERATE IF DAMAGED.  Unplug and isolate water supply if abnormal  conditions exist. Contact Waterlogic or authorized dealer for repair, service, and installation to  avoid hazards.     WL100 Manual                                                                     Page 4                                                                      Revision: 1‐14‐2019 ...
  • Page 5 WARNING!  HOT WATER.  Unit produces Hot Water in excess of 80 C (175 F).  Water above 52 C  (125 F) can cause severe burns or scalding.  Keep unauthorized people and children away from the  unit to avoid accidental dispensing of hot water.      WARNING! CONNECT TO POTABLE WATER SUPPLY.  This system is to be used for water only and is  not intended for use where water is microbiologically unsafe or with water of unknown quality  without adequate disinfection before or after the system.    WARNING!  TIP HAZARD.  Dispenser could tip or fall causing serious injury.  Always install unit on  a firm, flat, and level surface and secure the WL100 Water Treatment System to the base cabinet  with the screw provided to lock the components together.  Secure unit to cabinet, wall, or floor if  needed.  Never place heavy items on top of unit and never climb, stand, or hang on unit or storage  cabinet to prevent injury and damage.    WARNING!  UNIT IS HEAVY.  TWO PERSON LIFT REQUIRED.  Transport unit empty and always use  material handling equipment or two people with proper lifting technique to reduce injury risk.             WARNING!  STORE AND TRANSPORT UNIT EMPTY.   ALWAYS SANITIZE BEFORE USE.  The unit must be completely drained before storing to avoid stagnation and reduce  microbiological contamination (potential bacterial growth).  Always sanitize before use to  eliminate any potential microbiological contaminates.         CAUTION!  INDOOR USE ONLY.   Intended for Household Use.  Never expose to direct sunlight,  heat sources, or ambient air temperature above 37°C (100°F) or below 2°C (35°F).  Install indoors  and keep unit away from excessive humidity.  Never expose to freezing temperatures.  Ensure  there is adequate clearance around the unit to allow refrigeration system condenser to dissipate  heat.  Warmer environments require more clearance around the unit.  Minimum clearance around  all surfaces of the machine is 2‐inches.  Installs where the ambient temperature exceeds 27°C  (80°F), require a minimum of 4‐inches clearance for proper heat dissipation and efficient  operation.       CAUTION!  USE A WATER PRESSURE REGULATOR. Waterlogic will not be responsible for injury or ...

  • Page 6: Features And Benefits

    WL100 FEATURES AND BENEFITS    Ambient, Cold and Hot Water  Ambient, Cold and Hot Water Selections to meet a wide range of customer demands.  Cold  temperature is adjustable, and the hot water mode can be programmed to ambient.    High Volume Storage and Water Capacity  1.6 Liter (0.4 Gallon) Hot Tank and 2 Liters (0.5 Gallon) Cold Tank.    BioCote®Anti‐Microbial Protection   Certain plastic, silicon, and painted surfaces surrounding the dispensing areas and  drip tray are infused with an exclusive additive called BioCote®.  BioCote® provides  an effective barrier against microbes like bacteria and mold, which may cause odor  or staining.    Recessed Faucet  BioCote® Faucet (Spigot) is recessed into unit to protect from cross contamination.    Large Dispense Area   21.6 cm (8.5 inch) dispense height to accommodate most cup and bottle sizes.        Child Safeguard  The WL100 Water Treatment System requires user to select and hold both Red Buttons to prevent  accidental dispensing of hot water.       Energy Saving Sleep Mode  Energy saving sleep mode can be programmed to turn off heater after 3 hours of hot dispense  inactivity yielding significant energy savings when unit is not in use.      Stainless Steel Tanks  Peace of mind drinking from high quality, sealed stainless steel  reservoirs.    Advanced Filtration  The WL100 Water Treatment System Tower equipped with easy  access filter mounting tray that allows dealers to optimize filter  configuration for all water conditions.   ...

  • Page 7: Certifications

    WL100 CERTIFICATIONS     Waterlogic water treatment systems have been tested and certified to rigorous NSF and UL  Standards.  We believe that performance testing and certifications validate Waterlogic as a world‐ leader in water treatment systems.       WL100 Water Treatment System Certifications Include  UL399 – Certified Drinking Water Cooler  Intertek Labs (ETL) Certified the WL100 Water Treatment Systems to ANSI/UL 399  Standard for Drinking Water Coolers.    CSA C22.2 No. 120   CSA Standard for Refrigeration.      BPA Free ‐ Waterlogic tests for BPA and declares that all of its products are Bisphenol‐ A FREE and contain no harmful BPA plastics.         NSF/ANSI‐61 – Certified Drinking Water System Components     The WL100 Water Treatment System has been tested and certified by The Water       Quality Association (WQA) to NSF/ANSI‐61, Section 9.              Energy Star Certified      The WL100 Water Treatment System has been tested and certified to the Energy Star,       a US Environmental Protection Agency (EPA) program that helps our customers save       money and protect our climate through superior energy efficiency.     Waterlogic is certified to ISO 9001:2015 – Quality Management Systems  (certified by Intertek).  ISO 9001 is the internationally accepted standard for  well managed organizations that have adopted the key quality management  principles to its operations to bring consistent quality products and a culture of  continuous improvement.    Safe Drinking Water Act  Waterlogic water treatment systems conform to the Safe Drinking Water Act (SWDA) “lead‐free”  amendment effective January 4, 2014.  ADA Compliance ...

  • Page 8: Specifications

    MODEL/PART DESIGNATIONS    MODEL ‐ BRAND NAME  DESCRIPTION   PART NUMBER  Waterlogic WL100 Counter Top ‐ Cold and Hot  WL100 Counter Top  F‐100‐M‐HC‐TT‐CS‐WLU  12‐CHCM  Serial Number Prefix:  59 or GA1H216CS  Waterlogic WL100 Tower ‐ Cold and Hot  WL100 Tower  F‐100‐FS‐HC‐TT‐CS‐WLU  12‐CHC  Serial Number Prefix:  60 or GA2H216CS      SPECIFICATIONS  ITEM  WL100 Counter Top  WL100 Tower  Cold Water Temperature – Factory Set Point 5°C (41°F) Cold Water Temperature  Adjustable to 1.1° ‐ 12.2°C (34° - 54° F)  Cold Tank Size  2 Liter (0.5 Gallons)   Hot Water Temperature   85°C (185° F) Factory Set Point  Hot Water Manual Reset  105°C (221° F)  Overload  Hot Tank Size  1.6 Liter (0.4 Gallons)  Recommended Service  40‐60 psi (275‐414 kPa) – Always Use Pressure Regulator ...
  • Page 9 WL100 DIMENSIONS AND WEIGHTS  ITEM  WL100 Counter Top  WL100 Tower  34cm x 41cm x 45cm  34cm x 41cm x 103cm  Width/Depth/Height    (13.5” x 16” x 17.75” #)   (13.5” x 16” x 40.5”)  Weight (dry)  15.6 kg (34.4 pounds)  19.5 kg (43 pounds)  #WL100 Counter Top is 17.75 in. tall and may not fit between countertops and cabinets ‐ Check installation to ensure adequate clearance.                                            SHIPPING SPECIFICATIONS  ITEM  WL100 Counter Top  WL100 Tower ...

  • Page 10: Operating Instructions

    OPERATING INSTRUCTIONS              Cold Water Dispense      Press Both for Hot    Water Dispense              The above picture shows front LCD Display and Control Panel for the Waterlogic WL100 Water  Treatment System.     For Cold Water Press the Blue ‐ Cold Water Select Button     Press the two Red ‐ Hot Water Select  Buttons at the same time.      For Hot Water  This is a Safety Feature to prevent  accidental dispensing of hot water.                 ...

  • Page 11: Warranty

    Return Authorization which you must obtain prior to shipping the product. You are responsible for the  cost of freight in to Waterlogic.    Waterlogic and its affiliated companies hereby limit the duration of any and all implied warranties to  a maximum period of three (3) years from the date of purchase including, but not limited to, the  implied warranties of merchantability and fitness for a particular purpose. Some states do not allow  limitations on how long an implied warranty lasts, so the above limitation may not apply to you.  Consequential and incidental damages are not recoverable under this warranty. Some states do not  allow the exclusion or limitation of incidental or consequential damages, so the above limitation or  exclusion may not apply to you.    This warranty gives you specific legal rights and you may also have other rights which may vary from  state to state.    New Warranty Policy issued by Waterlogic Commercial Products LLC, USA ‐ January 10, 2014    Waterlogic Commercials Products LLC              Tel:  (800) 288‐1891  11710 Stonegate Circle                      Website:  waterlogic.us  Omaha, NE  68164 ...
  • Page 12 SERVICE REQUIREMENTS    WARNING!  Read and understand the contents of this manual before attempting to service  WL100 Water Treatment System. Failure to follow the instructions in this manual could  result in death, serious personal injury, or severe property damage.  Only trained and  qualified technicians should attempt to install, maintain, or service Waterlogic Equipment.    1. Visually inspect all electrical and water connections for signs of wear or damage.     DANGER!  HIGH VOLTAGE ELECTRICAL HAZARD.  Unplug before inspection and service.    2. Ensure there is adequate (minimum of 5 cm – 2 inches) clearance around the unit and clean the  Condenser Grill and Compressor fan to provide efficient cooling system operation.    3. Sanitize the Cold Tank per instructions in the pre‐installation procedures.    4. Clean and sanitize external surfaces of the unit.  Use soap and water or chemicals that are  compatible with ABS plastic and will not damage or degrade the product surfaces.     5.  Remove and clean the Faucet.  Replace as needed.    WARNING!  SANITIZER MAY CONTAIN HAZARDOUS CHEMICALS.  Use of proper personal  protective equipment such as rubber gloves and eye protection is required.            WL100 Manual                                                                     Page 12                                                                      Revision: 1‐14‐2019 ...

  • Page 13: Hot Tank Principles Of Operation

      The Vent Chamber allows for expansion of the water  when it is heated.    The chambers are separated by a welded‐in tank  baffle.    Water always flows into the bottom of the tank and  out the top to the faucet.    The Hot Tank outlet tube has a restrictor in its base.   This ensures the reservoir is always full by allowing  more water in than out.    There is a small hole in the side of the tank outlet tube  that allows air and water to pass into the vent  chamber as it is heated.    Water in the vent chamber is suctioned back through  the outlet tube vent hole when water is dispensed.    Expansion of water as it is heated in the reservoir will  push the water out the faucet when the outlet tube  vent hole becomes plugged with debris or scale.      The small Outlet Vent Hole is susceptible to scale build  up and is a key indicator that descaling is required.    It is critical to descale the Hot Tank through the vent  line and outlet line on a regular basis to prevent this  problem.      Descaling through the inlet and/or outlet lines only  will not clean the vent chamber and outlet vent hole  properly.        WL100 Manual                                                                     Page 13                                                                      Revision: 1‐14‐2019 ...
  • Page 14 HEATER CIRCUIT   WL100 Manual                                                                     Page 14                                                                      Revision: 1‐14‐2019 ...
  • Page 15 RESETTING THE HOT TANK OVERLOAD OR HIGH LIMIT SAFETY           1.  Red Compressor/Heater Switch must be in the O=OFF position  2.  Unplug the Power Cord from rear of unit.  3.  Remove the Lower Front Panel of unit by removing the Phillips head screws underneath  the Lower Front Panel.  4.  Locate the Protective Metal Box on the rear of the Hot  Tank.  As you look through the condenser coils on the  rear of the unit, you will see the Hot Tank located on  the right‐hand side.            5.  From the Front of the Water Treatment System, reach  up behind the Hot Tank and take hold of the protective  metal box covering the thermostat and overload on the  Hot Tank.    There are nuts that secure the Protective Metal Box to  the Hot Tank, are loose enough to allow you to remove  the Protective Metal Box.    If the nuts on the metal box are too tight, loosen the  nuts securing the Hot Tank to the Upper Base of the  WL100 Water Treatment System unit and lower the  Hot Tank so you can remove the Protective Metal Box.      WL100 Manual                                                                     Page 15                                                                      Revision: 1‐14‐2019 ...
  • Page 16 6.  For demonstrative purposes, photos below have lowered the Hot Tank from the unit.   Press the reset button       7.  Reattach the Protective Metal Box by depressing the top  flap of the Protective Metal Box so it snaps back into its  original position on the Hot Tank.   8.  Replace the Lower Front Panel.  9.  Plug in the Power Cord.      Turn on the Red Compressor/Heater Switch I=ON position    10.  The Hot and Cold Tanks must be filled with water BEFORE turning on the  Red Heater and Compressor Switch.    Verify the WL10 Water Treatment System is fully operational before installing it at the  11.  customers’ site.        WL100 Manual                                                                     Page 16                                                                      Revision: 1‐14‐2019 ...

  • Page 17: Hot Tank Descaling

      .                CAUTION!   STAINLESS STEEL TANK DESCALING   The Hot Tank is made from stainless steel.  Ensure descaling solution is compatible with  stainless and always flush the unit completely.  Dispose in an environmentally safe manner.    Materials Needed:    Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver, Temperature Gauge   Water Pitcher or Container to collect water dispensed from the faucet   20 Liter (5 gallon) container or a drain basin   Citric Acid Based Descaler or Vinegar   ¼” Plastic Tubing, at least 4 feet in length, and assorted ¼” quick connect fittings   Inline Sanitizing Cartridge (Waterlogic Filter Sump without cartridge works well)   Food Coloring – FDA safe and biodegradable recommended.    1. Bypass Filters before starting the Descaling Procedure.    2. Put descaler per directions and 3 drops of food coloring into the descaling cartridge.    3. Connect Descaling Cartridge to the inlet water supply and connect to Inlet Bulkhead Fitting on the  back of WL100 Water Treatment System.  Turn on Water Supply.    4. Select Hot Water and depress the Main Dispensing Button on the Front Control Panel until  descaling solution (colored water) comes out of the Faucet.  Container and drain basin will be  required to catch water from the faucet.   ...
  • Page 18     6. Allow descaling solution to remain in the Hot Tank for 15 minutes (length of time may vary  depending on water conditions).    7. Place a pitcher, catch basin or other container under the faucet of the WL100 Water Treatment  System.    8. Flush the Hot Tank until water runs clear.    9. Once clear Water dispenses from the Faucet, the Hot Tank has been descaled.   Always ensure  unit is performing to the customer’s satisfaction.    10. Replace Filters.      WARNING!  HOT WATER.  Unit produces Hot Water up to 87 C (189 F).  Water above 52 C  (125 F) can cause severe burns or scalding.  Hot water should be dispensed carefully into  insulated container to avoid injury.     CAUTION!  MUST REPLACE HOT TANK EVERY 3‐5 YEARS DEPENDING ON USAGE.  The Hot  Tank and its controls must be replaced a minimum of every 3‐5 years depending on usage to  ensure efficient and dependable operation.      WARNING!  REINSTALL ALL PANELS AND COVERS.  Always reinstall all Panels, Protective  Covers, and Fasteners after servicing equipment.  Failure to do so could result in severe  personal injury and will void the certifications and warranty of the equipment.      WL100 Manual                                                                     Page 18                                                                      Revision: 1‐14‐2019 ...
  • Page 19 ADJUSTING COLD SET POINT    Cold Water Temperature – Factory Set Point is 41°F (5°C) and can be adjusted to 34°F ‐ 54°F (1.1°C to  12.2°C)  The cold set point can be adjusted by accessing the cold  thermostat adjustment screw under the decal at the rear of the  unit.         Remove the red portion of the Cold Tank Temperature label to  access the adjustment screw.    The factory set point is ~41°F and is indicated by the dot on  sheet metal.      Turning the adjustment screw clockwise to lower the set point    temperature.       Do not adjust past the “Max Cold” position at 3:00 position to  avoid freezing the cold tank.      Turning the adjustment screw counter‐clockwise to raise the set    point temperature.                  WL100 Manual                                                                     Page 19                                                                      Revision: 1‐14‐2019 ...

  • Page 20: Programming – Disabling Energy Saving Sleep Mode

    PROGRAMMING “DISABLING ENERGY SAVING SLEEP MODE”  All WL100 Water Treatment Systems come from the factory with Energy Saving Sleep Mode  engaged to meet the Energy Star Certification requirements.  Energy Star Sleep Mode disables  the Heater Circuit if the hot dispense has not been used for 3 hours.    Selecting any button "wakes up" the WL100 Water Treatment System and turns the Heater  circuit back on.  The Hot Tank will typically take less than 10 minutes to heat the water from  ambient to the 85°C (185°F) set point.    Unplug Power Cord and remove Top Cover to access Energy Saver PCB.       Energy Saver PCB – PN 20‐0075 – Factory PN EN‐6131  JP7  1  2  3  JP7 PIN NUMBERS  ENERGY SAVING SLEEP MODE  ON  OFF  PCB Jumper JP7 (Pin Numbers 1 and 2)  PCB Jumper JP7 (Pin Numbers 2 and 3)      2  3  1  2              WL100 Manual                                                                     Page 20                                                                      Revision: 1‐14‐2019 ...

  • Page 21: Programming – Changing Hot Water Mode To Ambient

    PROGRAMMING “CHANGING HOT WATER MODE TO AMBIENT WATER “    The WL100 Water Treatment System comes with set to Hot / Cold, which can be changed to  Ambient / Cold settings.  On the Energy Saver PCB, move the Jumper on JP9 from Pins 1 and 2 to  Pins 2 and 3.     Unplug Power Cord and remove Top Cover to access Energy Saver PCB.       Energy Saver PCB – PN 20‐0075 – Factory PN EN‐6131                JP9                3  JP9 PIN NUMBERS  Hot and Cold (Factory Settings)  Ambient and Cold  PCB Jumper JP9 (Pin Numbers 1 and 2)  PCB Jumper JP9 (Pin Numbers 2 and 3)      3  1  2         ...
  • Page 22   Factory Part No HT‐3041  GAC Filter ‐ 10" Carbon  Every 6‐months or as required.    Activated Inline Filter ‐  FT‐0035‐IL‐WTL  Filter Element PN FT‐0038‐WLT  Optional  Carbon Filter 1‐micron 10"  Every 6‐months or as required.    Inline CBC Filter Assembly  FT‐0034‐IL‐WLT  Filter Element PN FT‐0036‐WLT  Optional      Replacement parts can be obtained from Waterlogic or an Authorized Waterlogic Dealer.  See Parts Layouts, Drawings, and Lists for additional repair parts.      Hot Tank Service   Hot Tanks (with controls) must be replaced at least every 3‐5 years depending on usage.   Descaling  Hot Tank may be required on a regular basis depending upon filtration and local water conditions.   See Hot Tank Descaling Instructions Section of this manual.     Surface Cleaning  Clean on a regular basis with damp lint free cloth.  Never use harsh chemicals (alcohol or acid based)  or abrasive agents on any part of the product to avoid damage.  A mild cleaner such as Simple green  or equivalent is recommended.    DISPOSAL    End of Life  At the end of this product’s life, ensure that it is disposed of in an environmentally friendly manner  which is fully compliant with all Federal/State/Local Requirements and Guidelines.  Do not dispose  of this appliance with normal household or business waste.        WL100 Manual                                                                     Page 22                                                                      Revision: 1‐14‐2019 ...

  • Page 23: Countertop Drawings And Parts List

    WL100 COUNTER TOP DRAWINGS AND PARTS LIST    Yellow = Consumables       Green = Recommended spare Wetted Parts parts WL100 Manual                                                                     Page 23                                                                      Revision: 1‐14‐2019 ...
  • Page 24  HT‐3013A  Yes  purchased  Solenoid Valve with Terminal at Outlet Position   3   12‐5665  Recommend stocking 5 each for every 10 units   PU‐4164‐L00‐00  Yes  purchased  Solenoid Cushion  3.1    CU‐0001  Recommend stocking 5 each for every 10 units   CU‐0001  Yes  purchased  Display PCB  4   20‐0040  Recommend stocking 2 each for every 10 units   EN‐6130  Yes  purchased  Faucet Assembly  5   10‐2700  Recommend stocking 2 each for every 10 units   PL‐1011  Yes  purchased    Natural Faucet O‐Ring – Silicon White  5.1   10‐2600  Recommend stocking 2 each for every 10 units   CT‐2007  Yes  purchased  WL100 Manual                                                                     Page 24                                                                      Revision: 1‐14‐2019 ...
  • Page 25   Remainder of Parts  20‐1045  Top Cover Flat ‐  Charcoal Textured   PL‐1366‐L00‐CL  Yes  8   20‐0005  Top Cover Flat – Blue    PL‐1366  Yes  9   12‐5675  Side Panel – Counter Top only   ST‐8148‐A  Yes  High Voltage Cover  10   12‐6900   ST‐8301  Yes  Counter Top Only  11   12‐1200  Power Transformer 120V / 60Hz   EL‐5021  Yes  Upper Shelf  12   12‐3165   ST‐8150‐B  Yes  Counter Top Only  13   20‐1010  2.8” Filter Clip for In‐Line Filter  PU‐4161  Q  WL100 Manual                                                                     Page 25                                                                      Revision: 1‐14‐2019 ...
  • Page 26  12‐0001   LP‐7169  Yes  Drip Tray Insert Panel.  19   20‐0035  Front PCB Cover   PL‐1369  Yes       20‐1050  Front Upper Insert Panel ‐ Charcoal   PL‐1367‐L00‐CL‐BIO  Yes      20   20‐0045  Front upper Insert Panel – Blue   PL‐1367  Yes  21   20‐0050  Silicon Button Keymat   PL‐1370  Yes  22   20‐0055  Button PCB Insert Panel ‐ Silver   PL‐1368  Yes  WL100 Label – Front Upper Insert Panel ‐   23   20‐1030   LP‐0269‐L00‐00  Yes  Charcoal  WL100 Manual                                                                     Page 26                                                                      Revision: 1‐14‐2019 ...
  • Page 27  20‐0060  WL100 Label – Front Upper Insert Panel – Blue   LP‐7292  Yes  24   NA  Compressor 120V / 60Hz   CO‐9045  Special Order 24.1  12‐1001  Filter Dryer  CO‐9008  Yes  24.2   10‐3003  Compressor Starter Relay   CO‐9016  Yes  24.3   10‐5018  Compressor Overload   CO‐9015  Yes    Filter Bracket  25   12‐3175   ST‐8152‐B  Yes  Counter Top Only  26   12‐3150  Unit Rubber Feet – Counter Top Only   PL‐1251‐CN  Yes  Bottom Panel  27   12‐3170   ST‐8151‐A ...
  • Page 28 Purchase from  35   NA   PU‐4031  John Guest P/N PE‐08‐BI‐1000F‐B  John Guest  5/16” X ¼” Reducing Elbow   Purchase from  36   NA   PU‐4007  John Guest P/N PI211008S  John Guest  JG LLDPE Tube ‐ Blue 8mm   37   10‐3062   PU‐4014‐A  Yes  John Guest P/N PE‐0806‐100M‐B  ¼” Union Tee  Purchase from  36  NA  PU‐4011‐A  John Guest P/N P10208S  John Guest  39   10‐7040  Silicon Tube 5/16” for Hot Water   PU‐4064  Yes  Not Shown   10‐3007  Power Cord – 120V / 60Hz  EL‐5001‐B  Yes        WL100 Manual                                                                     Page 28                                                                      Revision: 1‐14‐2019 ...

  • Page 29: Tower Drawings And Parts List

    WL100 TOWER DRAWING AND PARTS LIST       Yellow = Consumables Wetted Parts Green = Recommended spare parts WL100 Manual                                                                     Page 29                                                                      Revision: 1‐14‐2019 ...
  • Page 30   Hot Tank Thermostat ‐ 85°C (185°F)  1.3   12‐1303  Recommend stocking 2 each for every  HT‐3013A  Yes  10 units purchased  Solenoid Valve with Terminal at Outlet  Position   PU‐4164‐L00‐ 4  12‐5665  Yes  Recommend stocking 5 each for every  00  10 units purchased    Solenoid Cushion  5  CU‐0001  Recommend stocking 5 each for every  CU‐0001  Yes  10 units purchased  Display PCB  6  20‐0040  Recommend stocking 2 each for every  EN‐6130  Yes  10 units purchased  Faucet Assembly   7  10‐2700  Recommend stocking 2 each for every  PL‐1011  Yes  10 units purchased  WL100 Manual                                                                     Page 30                                                                      Revision: 1‐14‐2019 ...
  • Page 31 20‐1045  Top Cover Flat ‐  Charcoal Textured  Yes  CL  10  20‐0005  Top Cover Flat – Blue  PL‐1366  Yes    Front Upper Drip Tray Insert Panel ‐ ‐  when purchasing, also request Hot  11  20‐0030  PL‐1365  Yes  Water Caution Label LP‐7169 / 12‐0001  to adhere to front of this Panel.  Hot Water Caution Label – Adhere to  11.1  12‐0001  LP‐7169  Yes  Front Upper Drip Tray Insert Panel.  12  20‐0035  Front PCB Cover  PL‐1369  Yes  PL‐1367‐L00‐ 20‐1050  Front Upper Insert Panel ‐ Charcoal  Yes  CL‐BIO  13  20‐0045  Front upper Insert Panel – Blue  PL‐1367  Yes  WL100 Manual                                                                     Page 31                                                                      Revision: 1‐14‐2019 ...
  • Page 32 14  20‐0050  Silicon Button Key mat  PL‐1370  Yes  15  20‐0055  Button PCB Insert Panel ‐ Silver  PL‐1368  Yes  WL100 Label – Front Upper Insert Panel  LP‐0269‐L00‐   20‐1030  Yes  ‐ Charcoal  00  16  WL100 Label – Front Upper Insert Panel  20‐0060  LP‐7292‐A  Yes  ‐ Blue    17  20‐0010  Side Panel ‐ Tower Only  ST‐8249‐A  Yes  18  12‐8058  Side Panel Plastic Handle ‐ Tower Only  PL‐1123  Yes    Front Lower Panel  19  20‐0025  PL‐1364  Yes ...
  • Page 33 Fuse 120V / 15A  EL‐5010  Yes    31  12‐5600  Red Heater and Compressor Switch   EL‐5019‐A  Yes        Back Panel  32  12‐5673  ST‐8135‐A  No  Tower Only  33   19‐1069  Cold Tank Thermostat    CT‐2070‐A  Yes  LP‐0326‐L00‐ 33.1  LP‐0326  Cold Adjustment Cover Label   Yes  00  34  20‐0075  Energy Saver PCB  EN‐6131  Yes  34.1  20‐1005  Jumper Pin  EN‐6082  Yes  WL100 Manual                                                                     Page 33                                                                      Revision: 1‐14‐2019 ...
  • Page 34 5/16” X ¼” Reducing Elbow   40  from John  PU‐4007‐A  John Guest P/N PI211008S  Guest  JG LLDPE Tube ‐ Blue 8mm (PE‐0806‐ 41  10‐3062  PU‐4014  Yes  100M‐B)  PU‐4064‐L00‐ 42  10‐7040  Silicon Tube 5/16” for Hot Water  Yes  00  Not  10‐3099  2 ½” Filter Clip ‐ Tower Only  PU‐4024  Yes  shown  Not  10‐3098  2” Filter Clip for In‐Line Filter  PU‐4025  Yes  shown  Not  10‐3007  Power Cord – 120V  EL‐5001‐B  Yes  Shown         WL100 Manual                                                                     Page 34                                                                      Revision: 1‐14‐2019 ...

  • Page 35: Flow Diagram

    WL100 WATER FLOW DIAGRAM       Incoming Water                                 WL100 Manual                                                                     Page 35                                                                      Revision: 1‐14‐2019 ...
  • Page 36 WL100 ELECTRICAL DIAGRAM          DANGER!  HIGH VOLTAGE ELECTRICAL HAZARD.  PCB (Printed Circuit Board) contains High  Voltage.  Only trained and qualified technicians should attempt live testing.     WL100 Manual                                                                     Page 36                                                                      Revision: 1‐14‐2019 ...
  • Page 37 Materials Needed:    Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver     Temperature Gauge   Water Pitcher or Container to collect water from the faucet   19 Liter (5 gallon) container or drain basin   Sanitizer ‐ Household Bleach (5.25% Sodium Hypochlorite) or Citric Acid Based Cleaner   ¼” Plastic Tubing, at least 1.25 meters (4 feet) in length, and assorted ¼” quick connect  fittings   TDS Meter and Test Strips for measuring chlorine – Optional   Sanitizing Cartridge – an empty Waterlogic Filter with the cartridge removed      1. Unpack the Waterlogic WL100 Water Treatment System and check exterior for damage.        Sanitizing    Sanitize using a Household Bleach (5.25% Sodium Hypochlorite solution) or another approved  cleaner throughout the cold‐water circuit.  Follow all instructions on the sanitizer and flush with  fresh water through the faucet until odor and taste is acceptable.           WARNING!  USE PROPER PERSONAL PROTECTIVE EQUIPMENT  WL100 Manual                                                                     Page 37                                                                      Revision: 1‐14‐2019 ...
  • Page 38 Always ensure proper ventilation and use proper personal protective equipment such as gloves  and eye protection when using chemicals.  Refer to Material Safety Data Sheet for specific  requirements of each chemical product. Take all necessary precautions to prevent sanitizer  from contacting eyes, clothing, and any other surfaces in could damage (carpets).      2. Put 5 Millimeter (1 Teaspoon) of sanitizer per directions or use Bleach Solution (5 Millimeter = 1  Teaspoon = 1/6 ounces = ½ cap full) of household bleach (Sodium Hypochlorite 5 ‐ 10%  Concentration) in the Sanitizing Cartridge.  Always ensure sanitizer is compatible with stainless  steel and acetyl plastic.    3. Connect Sanitizing Cartridge to inlet water supply and connect to Inlet Bulkhead Fitting on back of  unit.  Turn on water supply.    4. Connect power to the WL100 Water Treatment System.  DO NOT TURN ON RED  HEATER – COMPRESSOR SWITCH AT THIS TIME. Red Compressor/Heater Switch  must be in the O=OFF position.    Fill the Cold Circuit with Sanitizer    5. Depress the Main Dispensing Button on the Front Control Panel until cold water/sanitizing  solution comes out the faucet.  NOTE:  Container and drain basin will be required to catch the  water from the faucet.      WARNING!  Use Personal Protective Equipment.  Gloves and Eye Protection Required.  The first  8 or 11 Liters (2 or 3 gallons) of water will contain concentrated sanitizer. Use extreme care!     6. Turn off water supply and remove Sanitizing Cartridge from inlet water supply.  Reconnect water  supply to Inlet Bulkhead Fitting.    Flush Filters          CAUTION!  FILTER FLUSH REQUIRED.    WL100 Water Treatment Systems are not supplied with filters.  Filters should be configured to ...
  • Page 39 8. Once flushed, install the filters.  Following the flow direction on the filter.    NOTE: Filters should not be flushed prior to 24 hours before installation to limit Microbial     Growth.      9. Connect WL100 Water Treatment System to power.            CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.    Red Compressor/Heater Switch must be in the O=OFF position while the Hot  Tank is empty.  Damage could occur within one minute and the overload (high  limit) will require manual reset if Heater is turned on with an empty Hot Tank.       Flushing the Sanitizer from the Machine    10. Place a pitcher, catch basin, or other container under the faucet of the WL100 Water Treatment  System.        11. Flush the Cold Tank.  Run several gallons of water through the faucet by dispensing cold water to  dilute and remove the sanitizer from the cold circuit.  Chlorine test strips can be used to evaluate  the water.     12. Once the sanitizer odor/taste has been flushed out of the cold side of the machine the  sanitization process for the Cold Circuit is now complete.       Fill the Hot Tank    13. Press the Hot Water Select Button, followed by the Main Dispensing Button to fill the Hot Tank.   Water will dispense from the faucet once the Hot Tank is full.  Flush until water is clear.          WARNING!  HOT CIRCUIT IS NOT SANITIZED.   ...
  • Page 40 Heater Test    16. Always ensure tanks are full of water before turning on the Heater or the overload (high limit) will  open and require manual reset.  It will take the Heater approximately 10 minutes to heat the  water from ambient 24°C (75°F) to the factory set point of 85°C (185° F). Dispense a cup of hot  water to ensure the temperature/odor/taste is acceptable.    WARNING!  HOT WATER.  Unit produces Hot Water up to 87°C (189°F).  Water above 52°C  (125 F) can cause severe burns or scalding.  Hot water should be dispensed carefully into insulated  container to avoid injury.           WL100 Manual                                                                     Page 40                                                                      Revision: 1‐14‐2019 ...
  • Page 41   Disable Cold and Hot Tanks    1. Turn off the Red Heater and Compressor Switch to disable the Heater and  Compressor.  Red Compressor/Heater Switch must be in the O=OFF position    2. Dispense 2 liters (½ Gallon) of water through the Hot Tank to cool the water  temperature in the Hot Tank and avoid burns.            o WARNING!  HOT WATER.  Unit produces Hot Water up to 87 C (189 F).  Water above 52 C  (125 F) can cause severe burns or scalding.  Hot water should be dispensed carefully into insulated  container to avoid injury.     Turn off Water Supply and Bleed Water Pressure    3. Isolate WL100 Water Treatment System from feed water by turning off the supply.     4. Dispense cold still water to relieve any pressure built up in the system.    Drain the Cold Water Tank and Circuit    5. Remove Top Cover.                WL100 Manual                                                                     Page 41                                                                      Revision: 1‐14‐2019 ...
  • Page 42           8. Unclip the White, Red and Black wire connectors from  PCB to allow Front Cover to be removed.                  9. Remove Front Panel    10. Disconnect tubing to allow water to  drain from the WL100 Water  Treatment System.      Catch water in a pitcher, catch basin  or another container.    11. Dry inside of the WL100 Water  Treatment System.    12. Replace Front Panel.            WL100 Manual                                                                     Page 42                                                                      Revision: 1‐14‐2019 ...
  • Page 43   WL100 TOWER DRAINING INSTRUCTIONS    Draining Notes    Drain the WL100 Water Treatment System for transportation.           WARNING!  STORE UNIT EMPTY.  ALWAYS SANITIZE BEFORE REUSE.    The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbial growth).      Prior to draining the Hot Tank, turn off the Red Heater and Compressor Switch (O = OFF) and  dispense 2 liters (½ Gallon) of hot water from the WL100 Water Treatment System.  As hot water  is dispensed from the faucet of the unit, colder water will be introduced into the  Hot Tank.  Since the Red Heater and Compressor switch is turned off, the Heater  will not energize and heat the incoming tap water.  Following this precaution  prevents exposing personnel and equipment (drains, catch basin, etc.) to scalding  hot water.    Red Compressor/Heater Switch must be in the O=OFF position.    Disable Cold and Hot Tanks    1. Ensure the Red Heater and Compressor Switch is off (O = OFF) to disable the Heater  and Compressor.    2. Dispense 2 liters (½ Gallon) of water through the Hot Tank to cool the water  temperature in the Hot Tank and avoid burns.           3. WARNING!  HOT WATER.  Unit produces Hot Water up to 87 C (189 F).  Water above 52°C  (125°F) can cause severe burns or scalding.  Hot water should be dispensed carefully into insulated  container to avoid injury.     4. Dispense cold still water to relieve any pressure built up in the system.   ...
  • Page 44           8. Turn outlet fittings outward to avoid water spilling onto the Compressor.                              9. Reconnect Tubing into Outlet Elbows once drained.    10. Dry inside of Bottom Tray as necessary.    11. Replace Lower Front Panel                      WL100 Manual                                                                     Page 44                                                                      Revision: 1‐14‐2019 ...
  • Page 45   CAUTION!  INDOOR USE ONLY.   Never expose to direct sunlight, heat sources, or ambient air  temperature above 37°C (100°F) or below 2°C (35°F).  Install indoors and keep unit away from  excessive humidity.  Never expose to freezing temperatures.  Ensure there is adequate clearance  around the unit to allow refrigeration system condenser to dissipate heat.  Warmer environments  require more clearance around the unit.  Minimum clearance around all surfaces of the machine is  2‐inches.  Installs where the ambient temperature exceeds 27°C (80°F), require a minimum of 4‐ inches clearance for proper heat dissipation and efficient operation.       CAUTION!  USE A WATER PRESSURE REGULATOR. Waterlogic will not be responsible for injury or  damage caused by excessive water pressure.  Operating pressure must be 40 psi to 60 psi.  Be  aware any of potential pressure surges caused by building/municipal pumping stations.      CAUTION!  USE UV STABILIZED SUPPLY LINES.  Feed the unit with a potable ambient or cold  water supply only.  Feed water over 37°C (100°F) can damage the treatment components.  Water  block devices and external leak detectors are strongly recommended. Locate the unit as close to  the water supply and the electrical connections as possible.  Locate the unit as close to the water  supply and the electrical connections as possible.  Immediately isolate or close water supply valve  and contact service representative if leak is noticed.           WARNING!  STORE AND TRANSPORT UNIT EMPTY.   ALWAYS SANITIZE BEFORE USE.  The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbiological contamination (potential bacterial growth).  Sanitize before use to eliminate any  potential microbiological contaminates     Pre‐installation and sanitization procedures as prescribed in this manual must be performed before  installing the WL100 Water Treatment System.    Always install indoors and place the Waterlogic WL100 Water Treatment System on a firm, flat and  stable surface.        1. Attach the water supply line to the 1/4” feed water Inlet Bulkhead Fitting on the back of the unit.   Waterlogic requires the use of a water pressure regulator.  Water feed pressure must be  between 40‐60 psi.   Turn on the water supply and check for leaks.       WL100 Manual                                                                     Page 45                                                                      Revision: 1‐14‐2019 ...
  • Page 46   2. Check to ensure that the Red Heater and Compressor Switch is the O=OFF position.     NOTE:  Switches have internal LED that illuminates when placed in I=ON position      3. Connect the power cord to the back of the Waterlogic WL100 Water Treatment System and to a  120 Volt supply.    4. Fill the Cold Tank.  Hold a container under the Dispensing Faucet, press and hold Cold (Blue)  Dispensing button until a continuous flow of water is obtained.  Once a continuous flow is  obtained, release the dispensing button.  Cold Tank is now full.      5. Fill the Hot Tank.  Hold a container under the dispensing faucet.  Press both of the Hot (Red)  Dispensing buttons until a continuous flow of water is obtained.  Once a continuous flow is  obtained, the Hot Tank is full.            CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.  Red Heater and Compressor Switch must be in the O=OFF position while the Hot  Tank is empty.  Damage could occur within one minute and the overload (high  limit) will require manual reset if Heater is turned on with an empty Hot Tank.         6. Move the Waterlogic WL100 Water Treatment System into its final operating position.  Be sure  that a minimum of 5 cm (2 inch) clearance is maintained around both the sides and the back of  the unit.  This is important to allow proper airflow and heat exchange of refrigeration system.     7. Level unit using the adjustable feet to level if necessary.  Never install on incline.        8. Turn the Red Heater and Compressor Switch on I=ON position.   ...
  • Page 47   2. Red Power Switch is lit but the red LED on the Front is not lit    3. Compressor Runs but does Not Chill    4. Compressor is Not Running       1. Red Heater and Compressor Power Switch won’t light and the Red LED on the  Front won’t light      Possible Reason  Solution  Circuit Breaker  Check the Circuit Breaker  Fuse is Blown  Replace Fuse  Check that power cord is properly plugged in.  If it is properly  Defective / Loose Power Cord  plugged in, use a different power cord to verify.  Failed Power Line Noise Filter,  ElectroMagnetic Interference  Replace EMI  filter (EMI)  Defective Red Heater /  Replace Red Heater / Compressor Switch  Compressor Switch                WL100 Manual                                                                     Page 47                                                                      Revision: 1‐14‐2019 ...
  • Page 48   2. Red Power Switch is lit but the Red LED on the Front is not lit       Possible Reason  Solution  Bad Transformer  Replace Transformer  Black Power Connector to the  Properly connect.  PCB is not properly connected  Replace Front PCB  Bad Front PCB   Part Number EN‐6130 – WLCP PN 20‐0040  Replace Energy Saver PCB  Bad Energy Saver PCB  Part Number EN‐6131 – WLCP PN 20‐0075  Defective Red Heater /  Replace Red Heater / Compressor Switch  Compressor Switch    3. Compressor Runs But Does Not Chill      Possible Reason  Solution  Condenser is dirty  Clean the condensing coil of any obstructions or dust.  Make sure unit is not under minimum ventilation requirements (2  Reduction of airflow into unit.  to 4 inches).  Compressor is running very  Low or lost refrigerant.  Refrigerant recharge required.  hot.        WL100 Manual                                                                     Page 48                                                                      Revision: 1‐14‐2019 ...
  • Page 49 4. Compressor is Not Running      Possible Reason  Solution      Red Heater and Compressor  Turn Red Heater and Compressor Switch on.    Switch button on unit is in the  I = ON  off position      Turn Red Heater and Compressor Switch off.  O =  OFF.    Remove the Compressor cap on side of the  Compressor;      Disconnect the black and red terminal connectors;   Compressor Starting Circuit    Inspect the starter and overload relay for any defects.      Replace components(s) as needed.    Turn Red Heater and Compressor Switch on I = ON  and retest Compressor operation.          WL100 Manual                                                                     Page 49                                                                      Revision: 1‐14‐2019 ...
  • Page 50   5. Hot Water coming out of Faucet Vent Hole    6. Restricted Flow of Hot Water     7. Hot Water Drip out of Faucet    8. Dispenses Hot and Cold Water at the same time    9. No cold water available    10. Water does not dispense from unit    11. Cold Water dispenses from Faucet and Vent Outlet Simultaneously    12. Small amount of water periodically dispenses from faucet automatically    13. Dispense Buttons Stick    14. Run‐On ‐ Water continues to dispense out of faucet after releasing the dispense  button       Also includes related instruction for Hot Tank Descaling            WL100 Manual                                                                     Page 50                                                                      Revision: 1‐14‐2019 ...
  • Page 51 DISPENSING TROUBLESHOOTING    1. Irregular / Intermittent Dispensing from one side       Possible Reason  Solution  Check water pressure at the inlet bulkhead with a water pressure  gauge.    Additional method of verification is to turn off water to unit and  Too much water pressure.   press the dispense button.  Does the Solenoid open without water  Recommend 40 to 60 psi for  pressure to the unit?  Listen for Solenoid to activate, not to  the WL100 Water Treatment  mistaken for the button “click”.  System to operate properly.    Adjust water pressure to 40‐60 psi.  The correct input water  pressure is critical to the performance of the unit to allow  Solenoids to open.    Loose or bad connection on  the Front Dispensing PCB or  Check that they are connected properly and tightened.  Solenoid Connector  If both the Water Pressure and PCB have been ruled out, then it is  the Solenoid.  Solenoid     Replace Solenoid.  Dispensing button is broken on  Check PCB for loose or damaged button.  Replace PCB as  PCB  necessary.       ...
  • Page 52   2. Dispensing Won’t Stop When Not Holding the Dispensing Button      Possible Reason  Solution  Check water pressure at the inlet bulkhead with a water pressure  gauge.    Additional method of verification is to turn off water to unit and  Too much water pressure.   press the dispense button.  Does the Solenoid open without water  Recommend 40 to 60 psi for  pressure to the unit?  Listen for Solenoid to activate, not to  the WL100 Water Treatment  mistaken for the button “click”.  System to operate properly.    Adjust water pressure to 40‐60 psi.  The correct input water  pressure is critical to the performance of the unit to allow  Solenoids to open.    Remove Display PC and inspect switches.    Stem of the switch is broken    on the PCB ‐ Printed Circuit  Replace Display PCB if switches appear broken.   Board.     Part Number 20‐0040 (Factory PN EN‐6130)  Debris in the Solenoid   Inspect Solenoid for debris and clean out as needed.  Dirt or Foreign material is filling the gap around the push‐buttons.  Dispensing Button Stuck  Inspect the push buttons and clean surrounding area.  Inspect  faucet assembly inside the unit and clean as necessary.    3. Steady Drip Out of Faucet ...
  • Page 53 Improper Tubing attachment  Check that the Tubing is connected from Tank Outlets to correct  from the Hot Tank to faucet or  Faucet attachments.  Connect Tubing to Outlets as needed.  vice versa.    5. Hot Water Coming out of Faucet Vent Hole      Possible Reason  Solution  Check water pressure at the inlet bulkhead with a water pressure  gauge.    Additional method of verification is to turn off water to unit and  Too much water pressure.   press the dispense button.  Does the Solenoid open without water  Recommend 40 to 60 psi for  pressure to the unit?  Listen for Solenoid to activate, not to  the WL100 Water Treatment  mistaken for the button “click”.  System to operate properly.    Adjust water pressure to 40‐60 psi.  The correct input water  pressure is critical to the performance of the unit to allow  Solenoids to open.    Improper tubing attachment  Verify tubing is connected properly from tank outlets to correct  from the tank to faucet or vice  faucet attachments.  versa.  Inspect and Descale Tank as needed.    Hot Tank outlet hole is scaled  See Hot Tank Descaling Instructions that are included further  over.  below in this Troubleshooting Section.   ...
  • Page 54 6. Restricted Flow of Hot Water      Possible Reason  Solution  Partially closed Water Supply Valve  Open Water Supply Valve.  to the unit.  Descale Tank.      Hot Tank outlet hole is scaled over.  See Hot Tank Descaling Instructions that are included  further below in this Troubleshooting Section.    Tubing is creased or has a “kink” in it.  Inspect and replace tubing as necessary.  Faucet nipple screen mesh has  Unscrew faucet nipple from faucet and remove any  obstruction(s)  obstruction(s) from screen mesh.  Exhausted Filter  Replace the Filter  Turn power off; unplug the unit and visually inspect  Solenoid connections into the Display PCB.   Verify the  Solenoid connection to the Display  soldering points on connections are secure into the board.  PCB    Remove the PCB to inspect the front of the board.  Inspect valve components for proper function.  Replace as  Solenoid Valve is Malfunctioning  necessary.          WL100 Manual                                                                     Page 54                                                                      Revision: 1‐14‐2019 ...
  • Page 55 Expansion Chamber in the top of the tank except for  WL270 (GF) units.    The Vent Chamber allows for expansion of the water  when it is heated.    The chambers are separated by a welded‐in tank  baffle.    Water always flows into the bottom of the tank and  out the top to the faucet.    The Hot Tank outlet tube has a restrictor in its base.   This ensures the reservoir is always full by allowing  more water in than out.    There is a small hole in the side of the tank outlet tube  that allows air and water to pass into the vent  chamber as it is heated.    Water in the vent chamber is suctioned back through  the outlet tube vent hole when water is dispensed.    Expansion of water as it is heated in the reservoir will  push the water out the faucet when the outlet tube  vent hole becomes plugged with debris or scale.      The small Outlet Vent Hole is susceptible to scale build  up and is a key indicator that descaling is required.    It is critical to descale the Hot Tank through the vent  line and outlet line on a regular basis to prevent this  problem.      Descaling through the inlet and/or outlet lines only  will not clean the vent chamber and outlet vent hole  properly.    WL100 Manual                                                                     Page 55                                                                      Revision: 1‐14‐2019 ...
  • Page 56 8. Dispenses Hot and Cold Water at the Same Time      Possible Reason  Solution  Check water pressure at the inlet bulkhead with a water  pressure gauge.    Additional method of verification is to turn off water to unit  Too much water pressure.   and press the dispense button.  Does the Solenoid open  Recommend 40 to 60 psi for  without water pressure to the unit?  Listen for Solenoid to  the WL100 Water Treatment  activate, not to mistaken for the button “click”.  System to operate properly.    Adjust water pressure to 40‐60 psi.  The correct input water  pressure is critical to the performance of the unit to allow  Solenoids to open.    Remove Top Cover.      Check Hot Solenoid:  Dispense cold water and visually inspect  tubing for water flow from both tanks.    Hot or Cold Solenoid is stuck  Check Cold Solenoid:  Disconnect elbow from outlet of cold  open.  Solenoid.  Select hot water and dispense (quickly releasing  dispensing button to avoid much water coming out of cold  Solenoid.    Replace Solenoid as necessary.        WL100 Manual                                                                     Page 56                                                                      Revision: 1‐14‐2019 ...
  • Page 57   9. No Cold Water Available      Possible Reason  Solution  Check water pressure at the inlet bulkhead with a water  pressure gauge.    Additional method of verification is to turn off water to unit  Too much water pressure.   and press the dispense button.  Does the Solenoid open  Recommend 40 to 60 psi for  without water pressure to the unit?  Listen for Solenoid to  the WL100 Water Treatment  activate, not to mistaken for the button “click”.  System to operate properly.    Adjust water pressure to 40‐60 psi.  The correct input water  pressure is critical to the performance of the unit to allow  Solenoids to open.    Closed Water Supply Valve  Open the Water Supply Valve  Cold Water Solenoid Valve  Inspect the valve components for proper functionality.  malfunction      Red Heater and Compressor  Turn Red Heater and Compressor Switch on.    Switch on unit is off.  I = ON      Turn power off; unplug the unit and visually inspect Solenoid  connections into the Display PCB.   Verify the soldering points  Loose connection(s) on the  on connections are secure into the board. ...
  • Page 58 10. Water does not dispense from Unit      Possible Reason  Solution  Check water pressure at the inlet bulkhead with a water  pressure gauge.    Additional method of verification is to turn off water to unit  Too much water pressure.   and press the dispense button.  Does the Solenoid open  Recommend 40 to 60 psi for  without water pressure to the unit?  Listen for Solenoid to  the WL100 Water Treatment  activate, not to mistaken for the button “click”.  System to operate properly.    Adjust water pressure to 40‐60 psi.  The correct input water  pressure is critical to the performance of the unit to allow  Solenoids to open.    Closed Water Supply Valve  Open the Water Supply Valve.  The unit is not properly  Check electrical outlet connection, or for blown circuit  plugged into electrical outlet  breaker.      Red Heater and Compressor  Turn Red Heater and Compressor switch on.    Switch on unit is in the off  I = ON  position      15 Amp Fuse Blown  Replace the 15 Amp Fuse as needed.  Turn power off; unplug the unit and visually inspect Solenoid ...
  • Page 59 Tank outlet tube.  clean or replace as necessary.  Expansion chamber in Cold  Replace Cold Tank.  Tank is not sealed properly.    12. Small Amount of Water Periodically Dispenses from Faucet Automatically      Possible Reason  Solution  Check water pressure at the inlet bulkhead with a water  pressure gauge.    Additional method of verification is to turn off water to unit  Too much water pressure.   and press the dispense button.  Does the Solenoid open  Recommend 40 to 60 psi for  without water pressure to the unit?  Listen for Solenoid to  the WL100 Water Treatment  activate, not to mistaken for the button “click”.  System to operate properly.    Adjust water pressure to 40‐60 psi.  The correct input water  pressure is critical to the performance of the unit to allow  Solenoids to open.    Cold or Hot Water Solenoid  Inspect valve components for proper function.  Replace as  valve malfunction  necessary.  Pre‐determine whether water being dispensed is hot / cold.  Isolate the water supply; push the DISPENSE button to  Obstruction in Solenoid  release the line pressure, and remove the coil affixed to the  housing is preventing proper  Solenoid stem.    sealing of component.   ...
  • Page 60   “Run On” can be reduced by installing a pressure limiting device.    The amount of inlet or supply pressure directly impacts the amount of “Run On” as quantified  below.    WLCP Lab Testing of Rn On 7‐31‐2013  Pressure  Pressure  Time  Flow Rate  Run On  Static PSI  Dynamic PSI  4 Liters  I/min  Seconds  68  40  61  2.9508197  3  50  30  72  2.5  2.5  32  20  92  1.956217  2  Pressure measured at inlet line to unit.  Static with unit closed.  Dynamic with unit  dispensing cold water.  No filters were installed in unit.          WL100 Manual                                                                     Page 60                                                                      Revision: 1‐14‐2019 ...
  • Page 61              CAUTION!   STAINLESS STEEL TANK DESCALING   The Hot Tank is made from stainless steel.  Ensure descaling solution is compatible with  stainless and always flush the unit completely.  Dispose in an environmentally safe manner.    Materials Needed:    Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver     Temperature Gauge   Water Pitcher or Container to collect water from the faucet   19 Liter (5 gallon) container or drain basin   Citric Acid Based Cleaner   ¼” Plastic Tubing, at least 4 feet in length, and assorted ¼” quick connect fittings   Sanitizing Cartridge – an empty Waterlogic Filter with cartridge removed   Food Coloring    1. Bypass Filters before starting the Descaling Procedure.    2. Put descaler per directions and 3 drops of food coloring into the descaling cartridge.    3. Connect Descaling Cartridge to the inlet water supply and connect to Inlet Bulkhead Fitting on the  back of WL100 Water Treatment System.  Turn on Water Supply.    4. Select Hot Water and depress the Main Dispensing Button on the Front Control Panel until  descaling solution (colored water) comes out of the Faucet.  Container and drain basin will be  required to catch water from the faucet.   ...
  • Page 62   6. Allow descaling solution to remain in the Hot Tank for 15 minutes (length of time may vary  depending on water conditions).    7. Place a pitcher, catch basin or other container under the faucet of the WL100 Water Treatment  System.    8. Flush the Hot Tank until water runs clear.    9. Once clear Water dispenses from the Faucet, the Hot Tank has been descaled.   Always ensure  unit is performing to the customer’s satisfaction.    10. Replace Filters.      WARNING!  HOT WATER.  Unit produces Hot Water up to 87 C (189 F).  Water above 52 C  (125 F) can cause severe burns or scalding.  Hot water should be dispensed carefully into  insulated container to avoid injury.     CAUTION!  MUST REPLACE HOT TANK EVERY 3‐5 YEARS DEPENDING ON USAGE.  The Hot  Tank and its controls must be replaced a minimum of every 3‐5 years depending on usage to  ensure efficient and dependable operation.      WARNING!  REINSTALL ALL PANELS AND COVERS.  Always reinstall all Panels, Protective  Covers, and Fasteners after servicing equipment.  Failure to do so could result in severe  personal injury and will void the certifications and warranty of the equipment.      WL100 Manual                                                                     Page 62                                                                      Revision: 1‐14‐2019 ...

  • Page 63: Cold Water Troubleshooting

    COLD WATER TROUBLESHOOTING INDEX    1. Cold Water is not Cold (41° +/‐ 5° F)       1. Cold Water is not Cold (41° +/‐ 5° F)       Possible Reason  Solution    Check that the Red Heater and Compressor switch is  No power or refrigeration  on.  elements    Turn Red Heater and Compressor Switch on I = ON  Tank has run out of cold water.   Wait for Cold Tank to chill water to temperature prior to dispensing    more cold water.  Cold Tank capacity is 2 liters (½    Gallon).  A greater capacity of Waterlogic Water Systems is available.  Check continuity of thermostat with multimeter.  Replace  Cold Water Thermostat  thermostat as required.  Run Compressor for at least ten minutes.  If condenser is not warm  Refrigerant has run out  then refill the refrigerant.  Compressor problem  If Compressor is not running, repair or replacement is needed.          WL100 Manual                                                                     Page 63                                                                      Revision: 1‐14‐2019 ...

  • Page 64: Hot Water Troubleshooting

     Programming - Changing Hot Water Mode to Ambient Water       1. Hot Water is not Hot 85°C ± ‐15°C (185° ± 5° F)      The Hot Temperature set point is 85°C (185°F) and is controlled by a thermostat on the side of  the Hot Tank.    There is a resettable overload or high limit safety above the thermostat on the side of the Hot  Tank that will trip to prevent damage to the unit if the tank is dry heated (turned on without  water in it).    The WL100 Water Treatment System is programmable to make Cold / Ambient water – refer to  Disabling Sleep Mode instructions included further below in this Troubleshooting Section.      The WL100 Water Treatment System does NOT have Extra Hot capability and the maximum hot  temperature is 87°C (189°F).    It typically takes 10 minutes for the 500W to heat the 1.6 Liter (0.4 Gallon) of room temperature  (ambient) water to the 85°C (185°F) set point.     Possible Reason  Solution  Check that the Red Heater and Compressor switch is  on.  No power to Heater elements   ...
  • Page 65 Thermostat and Overload separately.    Thermostat or overload  Good components will indicate a closed circuit or zero OHM’s on  “open” on Hot Tank  the meter.    Replace components as necessary.  Visually inspect wire leads gong to the Hot Tank; confirm proper  connections to the heating elements.    Loose or improperly   Hot Tank life is 3‐5 years depending on usage, depending on  connected wire(s) to the  usage.    heating element / Hot Tank.    *Typically, dealers swap out the Hot Tank at site, take back to the  shop to repair.  Turn Power off; Drain Hot Tank; Use multi‐meter to check Heater  element for approximately 26 OHM’s resistance.    Heating Coil Not Working  Hot Tank must be empty if you are checking for continuity.      Replace Hot Tank as necessary.    The unit has been changed to a cold/ambient setting (JP9 has been  moved from Pin 1 and Pin 2).      Improper Jumper Settings  Verify that Jumper Pins are located properly for Hot Water Option.   See Changing Hot Water Mode to Ambient Water Instructions  included further below in this Troubleshooting Section          WL100 Manual                                                                     Page 65                                                                      Revision: 1‐14‐2019 ...
  • Page 66 PROGRAMMING “DISABLING ENERGY SAVING SLEEP MODE”  All WL100 Water Treatment Systems come from the factory with Energy Saving Sleep Mode  engaged to meet the Energy Star Certification requirements.  Energy Star Sleep Mode disables  the Heater Circuit if the hot dispense has not been used for 3 hours.    Selecting any button "wakes up" the WL100 Water Treatment System and turns the Heater  circuit back on.  The Hot Tank will typically take less than 10 minutes to heat the water from  ambient to the 85°C (185°F) set point.    Unplug Power Cord and remove Top Cover to access Energy Saver PCB.       Energy Saver PCB – PN 20‐0075 – Factory PN EN‐6131  JP7  1  2  3  JP7 PIN NUMBERS  ENERGY SAVING SLEEP MODE  ON  OFF  PCB Jumper JP7 (Pin Numbers 1 and 2)  PCB Jumper JP7 (Pin Numbers 2 and 3)      2  3  1  2              WL100 Manual                                                                     Page 66                                                                      Revision: 1‐14‐2019 ...
  • Page 67 RESETTING THE HOT TANK OVERLOAD OR HIGH LIMIT SAFETY            1.  Red Compressor/Heater Switch must be in the O=OFF position  2.  Unplug the Power Cord from rear of unit.  3.  Remove the Lower Front Panel of unit by removing the Phillips head screws underneath  the Lower Front Panel.  4.  Locate the Protective Metal Box on the rear of the Hot  Tank.  As you look through the Condenser coils on the  rear of the unit, you will see the Hot Tank located on  the right‐hand side.            5.  From the front of the WL100 Water Treatment System,  reach up behind the Hot Tank and take hold of the  Protective Metal Box covering the Thermostat and  overload on the Hot Tank.    There are nuts that secure the Protective Metal Box to  the Hot Tank, are loose enough to allow you to remove  the Protective Metal Box.    If the nuts on the metal box are too tight, loosen the  nuts securing the Hot Tank to the Upper Base of the  WL100 Water Treatment System unit and lower the  Hot Tank so you can remove the Protective Metal Box.      WL100 Manual                                                                     Page 67                                                                      Revision: 1‐14‐2019 ...
  • Page 68 6.  For demonstrative purposes, photos below have lowered the Hot Tank from the unit.   Press the reset button       7.  Reattach the Protective Metal Box by depressing the top  flap of the Protective Metal Box so it snaps back into its  original position on the Hot Tank.   8.  Replace the Lower Front Panel.  9.  Plug in the Power Cord.    10.  Turn on the Red Compressor/Heater Switch I=ON position    The Hot and Cold Tanks must be filled with water BEFORE turning on the  Red Heater and Compressor Switch.    11.  Verify the cooler is fully operational before installing it at the customers’ site.        WL100 Manual                                                                     Page 68                                                                      Revision: 1‐14‐2019 ...
  • Page 69 PROGRAMMING “CHANGING HOT WATER MODE TO AMBIENT WATER “    The WL100 Water Treatment System comes with set to Hot / Cold, which can be changed to  Ambient / Cold settings.  On the Energy Saver PCB, move the Jumper on JP9 from Pins 1 and 2 to  Pins 2 and 3.     Unplug Power Cord and remove Top Cover to access Energy Saver PCB.       Energy Saver PCB – PN 20‐0075 – Factory PN EN‐6131                JP9              3  JP9 PIN NUMBERS  Hot and Cold (Factory Settings)  Ambient and Cold  PCB Jumper JP9 (Pin Numbers 1 and 2)  PCB Jumper JP9 (Pin Numbers 2 and 3)      3  1  2           ...
