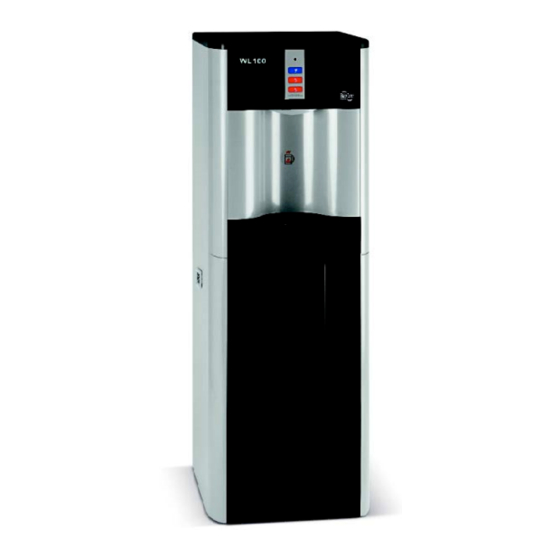

WaterLogic WL100 Installation Procedures Manual
  1. Manuals
  2. Brands
  3. WaterLogic Manuals
  4. Water Filtration Systems
  5. WL100
  6. Installation procedures manual

WaterLogic WL100 Installation Procedures Manual

Hide thumbs Also See for WL100:

Advertisement

Quick Links

Download this manual

      DANGER!  ELECTRICAL SHOCK HAZARD.
Only qualified personnel who have read and understand this entire manual should attempt to
install, or service this unit, failure to do so could result in death or serious injury.  DO NOT plug
into an electrical supply until specifically instructed.

Red Compressor/Heater Switch must be in the O=OFF position while the Hot
Tank is empty.  Damage could occur within one minute and the two Hot Tank
Overload Devices (High Safety Limit) require manual reset if heater is turned
on with an empty Hot Tank.



       WARNING!  ALWAYS SANITIZE BEFORE USE.
 Sanitize before use to eliminate any potential microbiological contaminates.

CAUTION!  DRIP TRAY DRAIN.
If you intend to provide a drip tray drain for your customer, be aware that
you will be called multiple times per month to service and unclog the tubing
leading away from the drip tray to drain.  Users will clog the drain with
paper clips, erasers, napkins, tea bags, gum, and various other intended
items.  Waterlogic recommends you establish a minimum of weekly visits to
the machine for cleaning of the drip tray drain.
Materials Needed:
 Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear
 Phillips Screwdriver
 Temperature Gauge
 Water Pitcher or Container to collect water from the faucet
 19 Liter (5 gallon) container or drain basin
 Sanitizer ‐ Household Bleach (5.25% Sodium Hypochlorite) or Citric Acid Based Cleaner
 ¼" Plastic Tubing, at least 1.25 meters (4 feet) in length, and assorted ¼" quick connect
fittings
 TDS Meter and Test Strips for measuring chlorine – Optional
 Sanitizing Cartridge – an empty Waterlogic Filter with the cartridge removed

1. Unpack the Waterlogic WL100 Water Treatment System and check exterior for damage.


Sanitizing

Sanitize using a Household Bleach (5.25% Sodium Hypochlorite solution) or another approved
cleaner throughout the cold‐water circuit.  Follow all instructions on the sanitizer and flush with
fresh water through the faucet until odor and taste is acceptable.

       WARNING!  USE PROPER PERSONAL PROTECTIVE EQUIPMENT
WL100 Manual                                                                     Page 37                                                                      Revision: 1‐14‐2019
PRE‐INSTALLATION PROCEDURES



Advertisement

loading
Need help?

Need help?

Do you have a question about the WL100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for WaterLogic WL100

Summary of Contents for WaterLogic WL100

  • Page 1 Materials Needed:    Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver     Temperature Gauge   Water Pitcher or Container to collect water from the faucet   19 Liter (5 gallon) container or drain basin   Sanitizer ‐ Household Bleach (5.25% Sodium Hypochlorite) or Citric Acid Based Cleaner   ¼” Plastic Tubing, at least 1.25 meters (4 feet) in length, and assorted ¼” quick connect  fittings   TDS Meter and Test Strips for measuring chlorine – Optional   Sanitizing Cartridge – an empty Waterlogic Filter with the cartridge removed      1. Unpack the Waterlogic WL100 Water Treatment System and check exterior for damage.        Sanitizing    Sanitize using a Household Bleach (5.25% Sodium Hypochlorite solution) or another approved  cleaner throughout the cold‐water circuit.  Follow all instructions on the sanitizer and flush with  fresh water through the faucet until odor and taste is acceptable.           WARNING!  USE PROPER PERSONAL PROTECTIVE EQUIPMENT  WL100 Manual                                                                     Page 37                                                                      Revision: 1‐14‐2019 ...
  • Page 2 Always ensure proper ventilation and use proper personal protective equipment such as gloves  and eye protection when using chemicals.  Refer to Material Safety Data Sheet for specific  requirements of each chemical product. Take all necessary precautions to prevent sanitizer  from contacting eyes, clothing, and any other surfaces in could damage (carpets).      2. Put 5 Millimeter (1 Teaspoon) of sanitizer per directions or use Bleach Solution (5 Millimeter = 1  Teaspoon = 1/6 ounces = ½ cap full) of household bleach (Sodium Hypochlorite 5 ‐ 10%  Concentration) in the Sanitizing Cartridge.  Always ensure sanitizer is compatible with stainless  steel and acetyl plastic.    3. Connect Sanitizing Cartridge to inlet water supply and connect to Inlet Bulkhead Fitting on back of  unit.  Turn on water supply.    4. Connect power to the WL100 Water Treatment System.  DO NOT TURN ON RED  HEATER – COMPRESSOR SWITCH AT THIS TIME. Red Compressor/Heater Switch  must be in the O=OFF position.    Fill the Cold Circuit with Sanitizer    5. Depress the Main Dispensing Button on the Front Control Panel until cold water/sanitizing  solution comes out the faucet.  NOTE:  Container and drain basin will be required to catch the  water from the faucet.      WARNING!  Use Personal Protective Equipment.  Gloves and Eye Protection Required.  The first  8 or 11 Liters (2 or 3 gallons) of water will contain concentrated sanitizer. Use extreme care!     6. Turn off water supply and remove Sanitizing Cartridge from inlet water supply.  Reconnect water  supply to Inlet Bulkhead Fitting.    Flush Filters          CAUTION!  FILTER FLUSH REQUIRED.    WL100 Water Treatment Systems are not supplied with filters.  Filters should be configured to ...
  • Page 3 8. Once flushed, install the filters.  Following the flow direction on the filter.    NOTE: Filters should not be flushed prior to 24 hours before installation to limit Microbial     Growth.      9. Connect WL100 Water Treatment System to power.            CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.    Red Compressor/Heater Switch must be in the O=OFF position while the Hot  Tank is empty.  Damage could occur within one minute and the overload (high  limit) will require manual reset if Heater is turned on with an empty Hot Tank.       Flushing the Sanitizer from the Machine    10. Place a pitcher, catch basin, or other container under the faucet of the WL100 Water Treatment  System.        11. Flush the Cold Tank.  Run several gallons of water through the faucet by dispensing cold water to  dilute and remove the sanitizer from the cold circuit.  Chlorine test strips can be used to evaluate  the water.     12. Once the sanitizer odor/taste has been flushed out of the cold side of the machine the  sanitization process for the Cold Circuit is now complete.       Fill the Hot Tank    13. Press the Hot Water Select Button, followed by the Main Dispensing Button to fill the Hot Tank.   Water will dispense from the faucet once the Hot Tank is full.  Flush until water is clear.          WARNING!  HOT CIRCUIT IS NOT SANITIZED.   ...
  • Page 4 Heater Test    16. Always ensure tanks are full of water before turning on the Heater or the overload (high limit) will  open and require manual reset.  It will take the Heater approximately 10 minutes to heat the  water from ambient 24°C (75°F) to the factory set point of 85°C (185° F). Dispense a cup of hot  water to ensure the temperature/odor/taste is acceptable.    WARNING!  HOT WATER.  Unit produces Hot Water up to 87°C (189°F).  Water above 52°C  (125 F) can cause severe burns or scalding.  Hot water should be dispensed carefully into insulated  container to avoid injury.           WL100 Manual                                                                     Page 40                                                                      Revision: 1‐14‐2019 ...
  • Page 5   Disable Cold and Hot Tanks    1. Turn off the Red Heater and Compressor Switch to disable the Heater and  Compressor.  Red Compressor/Heater Switch must be in the O=OFF position    2. Dispense 2 liters (½ Gallon) of water through the Hot Tank to cool the water  temperature in the Hot Tank and avoid burns.            o WARNING!  HOT WATER.  Unit produces Hot Water up to 87 C (189 F).  Water above 52 C  (125 F) can cause severe burns or scalding.  Hot water should be dispensed carefully into insulated  container to avoid injury.     Turn off Water Supply and Bleed Water Pressure    3. Isolate WL100 Water Treatment System from feed water by turning off the supply.     4. Dispense cold still water to relieve any pressure built up in the system.    Drain the Cold Water Tank and Circuit    5. Remove Top Cover.                WL100 Manual                                                                     Page 41                                                                      Revision: 1‐14‐2019 ...
  • Page 6           8. Unclip the White, Red and Black wire connectors from  PCB to allow Front Cover to be removed.                  9. Remove Front Panel    10. Disconnect tubing to allow water to  drain from the WL100 Water  Treatment System.      Catch water in a pitcher, catch basin  or another container.    11. Dry inside of the WL100 Water  Treatment System.    12. Replace Front Panel.            WL100 Manual                                                                     Page 42                                                                      Revision: 1‐14‐2019 ...
  • Page 7   WL100 TOWER DRAINING INSTRUCTIONS    Draining Notes    Drain the WL100 Water Treatment System for transportation.           WARNING!  STORE UNIT EMPTY.  ALWAYS SANITIZE BEFORE REUSE.    The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbial growth).      Prior to draining the Hot Tank, turn off the Red Heater and Compressor Switch (O = OFF) and  dispense 2 liters (½ Gallon) of hot water from the WL100 Water Treatment System.  As hot water  is dispensed from the faucet of the unit, colder water will be introduced into the  Hot Tank.  Since the Red Heater and Compressor switch is turned off, the Heater  will not energize and heat the incoming tap water.  Following this precaution  prevents exposing personnel and equipment (drains, catch basin, etc.) to scalding  hot water.    Red Compressor/Heater Switch must be in the O=OFF position.    Disable Cold and Hot Tanks    1. Ensure the Red Heater and Compressor Switch is off (O = OFF) to disable the Heater  and Compressor.    2. Dispense 2 liters (½ Gallon) of water through the Hot Tank to cool the water  temperature in the Hot Tank and avoid burns.           3. WARNING!  HOT WATER.  Unit produces Hot Water up to 87 C (189 F).  Water above 52°C  (125°F) can cause severe burns or scalding.  Hot water should be dispensed carefully into insulated  container to avoid injury.     4. Dispense cold still water to relieve any pressure built up in the system.   ...
  • Page 8           8. Turn outlet fittings outward to avoid water spilling onto the Compressor.                              9. Reconnect Tubing into Outlet Elbows once drained.    10. Dry inside of Bottom Tray as necessary.    11. Replace Lower Front Panel                      WL100 Manual                                                                     Page 44                                                                      Revision: 1‐14‐2019 ...

  • Page 9: Installation Procedures

      CAUTION!  INDOOR USE ONLY.   Never expose to direct sunlight, heat sources, or ambient air  temperature above 37°C (100°F) or below 2°C (35°F).  Install indoors and keep unit away from  excessive humidity.  Never expose to freezing temperatures.  Ensure there is adequate clearance  around the unit to allow refrigeration system condenser to dissipate heat.  Warmer environments  require more clearance around the unit.  Minimum clearance around all surfaces of the machine is  2‐inches.  Installs where the ambient temperature exceeds 27°C (80°F), require a minimum of 4‐ inches clearance for proper heat dissipation and efficient operation.       CAUTION!  USE A WATER PRESSURE REGULATOR. Waterlogic will not be responsible for injury or  damage caused by excessive water pressure.  Operating pressure must be 40 psi to 60 psi.  Be  aware any of potential pressure surges caused by building/municipal pumping stations.      CAUTION!  USE UV STABILIZED SUPPLY LINES.  Feed the unit with a potable ambient or cold  water supply only.  Feed water over 37°C (100°F) can damage the treatment components.  Water  block devices and external leak detectors are strongly recommended. Locate the unit as close to  the water supply and the electrical connections as possible.  Locate the unit as close to the water  supply and the electrical connections as possible.  Immediately isolate or close water supply valve  and contact service representative if leak is noticed.           WARNING!  STORE AND TRANSPORT UNIT EMPTY.   ALWAYS SANITIZE BEFORE USE.  The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbiological contamination (potential bacterial growth).  Sanitize before use to eliminate any  potential microbiological contaminates     Pre‐installation and sanitization procedures as prescribed in this manual must be performed before  installing the WL100 Water Treatment System.    Always install indoors and place the Waterlogic WL100 Water Treatment System on a firm, flat and  stable surface.        1. Attach the water supply line to the 1/4” feed water Inlet Bulkhead Fitting on the back of the unit.   Waterlogic requires the use of a water pressure regulator.  Water feed pressure must be  between 40‐60 psi.   Turn on the water supply and check for leaks.       WL100 Manual                                                                     Page 45                                                                      Revision: 1‐14‐2019 ...
  • Page 10   2. Check to ensure that the Red Heater and Compressor Switch is the O=OFF position.     NOTE:  Switches have internal LED that illuminates when placed in I=ON position      3. Connect the power cord to the back of the Waterlogic WL100 Water Treatment System and to a  120 Volt supply.    4. Fill the Cold Tank.  Hold a container under the Dispensing Faucet, press and hold Cold (Blue)  Dispensing button until a continuous flow of water is obtained.  Once a continuous flow is  obtained, release the dispensing button.  Cold Tank is now full.      5. Fill the Hot Tank.  Hold a container under the dispensing faucet.  Press both of the Hot (Red)  Dispensing buttons until a continuous flow of water is obtained.  Once a continuous flow is  obtained, the Hot Tank is full.            CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.  Red Heater and Compressor Switch must be in the O=OFF position while the Hot  Tank is empty.  Damage could occur within one minute and the overload (high  limit) will require manual reset if Heater is turned on with an empty Hot Tank.         6. Move the Waterlogic WL100 Water Treatment System into its final operating position.  Be sure  that a minimum of 5 cm (2 inch) clearance is maintained around both the sides and the back of  the unit.  This is important to allow proper airflow and heat exchange of refrigeration system.     7. Level unit using the adjustable feet to level if necessary.  Never install on incline.        8. Turn the Red Heater and Compressor Switch on I=ON position.   ...
