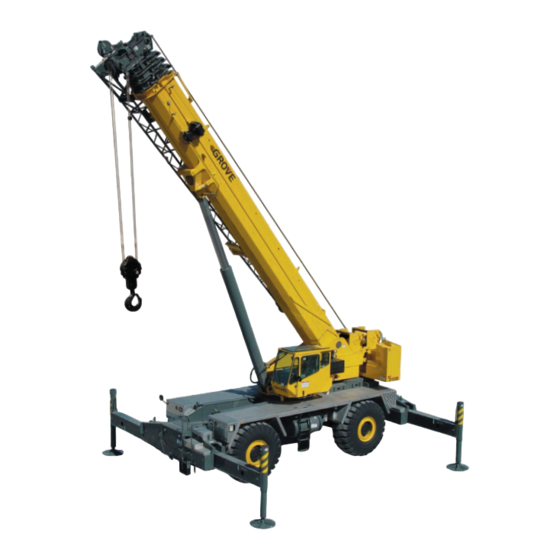

RT9130E
Rough Terrain Crane
Grúa Todo Terreno
•
•
Geländekran
Grue Tout-Terrain
•
Autogru Fuoristrada • Grua RT
product
guide
120 t
12,8-48,8 m
11-18 m
85 m
Courtesy of Crane.Market

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GROVE RT9130E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Manitowoc GROVE RT9130E

Summary of Contents for Manitowoc GROVE RT9130E

  • Page 1 RT9130E product guide 120 t 12,8-48,8 m 11-18 m 85 m • • Rough Terrain Crane Geländekran Grue Tout-Terrain • Grúa Todo Terreno Autogru Fuoristrada • Grua RT Courtesy of Crane.Market...

  • Page 2: Table Of Contents

    Schulung, alles unter einem Dach. Dieser Service erstreckt sich auf alle Marken der Manitowoc Crane Group: Potain, Grove, Manitowoc und National Crane. Damit Ihr Kran leistungsfähig bleibt und Ihr Erfolg gesichert ist, bietet Ihnen Manitowoc Crane CARE einen umfassenden Support aus einer Hand. Zu jeder Zeit, an jedem Ort, für jeden Fall – wir sind für Sie da.
  • Page 3 Specification Superstructure Carrier Boom Chassis 12,8 m - 48,8 m five-section, sequenced synchronized full power boom. Box section frame fabricated from high-strength, low alloy steel. Removable outrigger Maximum tip height: 51,5 m housings, front/rear towing and tie down lugs. Lattice extension Outriggers 11 m - 18 m offsettable bifold lattice swingaway extension.

  • Page 4: Technische Daten

    Technische Daten Kranoberwagen Kranunterwagen Teleskopausleger Rahmen Fünfteiliger, voll teleskopierbarer Ausleger, sequenziell synchronisiert, 12,8 m - 48,8 m Kastenprofilrahmen aus hochfestem Feinkornstahl. Abnehmbare Abstützkästen, Länge. Maximale Rollenhöhe: 51,5 m Abschlepp- und Verzurrösen an vorne/hinten. Auslegerverlängerung in Gitterbauweise Abstützung Abwinkelbare Doppel-Klappspitze in Gitterbauweise, 11 - 18 m, abwinkelbar 0°, 20° Vier einstufige Hydraulikzylinder für 2-stufige Abstützträger mit innen geführten und 40°.

  • Page 5: Caractéristiques Techniques

    Caractéristiques techniques Superstructure Porteur Flèche Châssis Châssis caissonné mécanosoudé en acier à haute limite élastique. Carters de dispositifs 12,8 m - 48,8 m. Flèche télescopique hydraulique à cinq éléments, séquencée et de calage amovibles, chapes de remorquage et d'arrimage à l'avant et à l'arrière. synchronisée.

  • Page 6: Características

    Caracteristícas Superestructura Chasis Pluma Bastidor Pluma de plena potencia secuencial y sincronizada de cinco secciones de 12,8 m – 48,8 m. Estructura de la parte de la caja fabricada en acero de gran resistencia y de baja Altura máxima de la punta al suelo : 51,5 m. aleación.

  • Page 7: Caratteristiche

    Caractteristiche Torretta Carro Braccio Telaio Telaio con profilato a scatola inscatolato fabbricato in acciaio di bassa lega ad alta Braccio a tutta potenza sincronizzato sequenziato a cinque sezioni da 12,8 - 48,8 m. resistenza. Incastellature di sostegno rimovibili, rimorchio anteriore/posteriore e alette di Altezza massima della punta: 51,5 m fissaggio.

  • Page 8: Características Técnicas

    Características Técnicas Superstrutura Transportador Lança Chassis Lança de cinco secções de 12,8 m a 48,8 m, de telescopagem hidráulica, sequenciada Chassis de caixa em aço de alta resistência. Caixas dos estabilizadores removíveis, e e sincronizada. Altura máxima da ponta da lança: 51,5 m. olhais de fixação e de reboque dianteiras/traseiras.

  • Page 9: Dimensions • Abmessungen • Encombrement • Dimensiones • Dimensioni • Dimensões

    Dimensions • Abmessungen • Encombrement • Dimensiones • Dimensioni • Dimensões 3556 RET 6020 MID 8484 FULL 3797 3626 R4361 4172 2337 4940 4420 4420 8077 5897 9754 Note: Reference dimensions in mm Hinweis: Bezugsmaße in mm Remarque : cotes de référence en mm Nota: Dimensiones de referencia en mm Nota: Dimensioni di riferimento in mm Nota: As dimensões de referência são indicadas em mm...

  • Page 10: Notes • Hinweise • Notes • Notas • Note • Notas

    Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Notes • Hinweise • Notes • Notas • Note • Notas Lifting capacities according to DIN/ISO • 85% Warning: THIS CHART IS ONLY A GUIDE. The Notes below are for illustration only and should not be relied upon to operate the crane. The individual crane’s load chart, operating instructions and other instruction plates must be read and understood prior to operating the crane.

  • Page 11: Working Range • Arbeitsbereiche • Diagramme De Levage • Gama De Trabajo • Area Di Lavaro • Intervalo De Funcionamento

    Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Working range bi-fold extension • Arbeitsbereiche mit Doppel-Klappspitze Portée de travail de l'extension à double repliage latéral • Radio de trabajo para extensión de doble pliegue Area di lavoro con prolunga ripiegabile •...

  • Page 12: Telescopic Boom • Teleskopausleger • Flèche Principale • Pluma Telescópica • Braccio Telescopicoe • Lança Telescópica

    Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Telescopic boom • Teleskopausleger • Flèche principale • Pluma telescópica • Braccio telescopico •Lança telescópica 12,8 - 48,6 m 100 % 360˚ 18,144 t RT9130E DIN/ISO Radius m 12,8...
  • Page 13 Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Telescopic boom • Teleskopausleger • Flèche principale • Pluma telescópica • Braccio telescopico • Lança telescópica 12,8 - 48,6 m 50 % 360˚ 18,144 t RT9130E DIN/ISO Radius m...
  • Page 14 Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Telescopic boom • Teleskopausleger • Flèche principale • Pluma telescópica • Braccio telescopico •Lança telescópica 12,8 - 26,2 m 4 km/h Boom over front 18,144 t RT9130E DIN/ISO Radius m...

  • Page 15: Swingaway • Klappspitze • Extension Treillis • Plumín • Falcone • Swingaway

    Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Swingaway • Klappspitze • Extension treillis • Plumin • Falcone • Swingaway 100% 360° 18,144 t RT9130E DIN/ISO Radius 30,7 m + 11,0 m 39,6 m + 11,0 m 48,6 m + 11,0 m...
  • Page 16 Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Swingaway • Klappspitze • Extension treillis • Plumin • Falcone • Swingaway 100% 360° / fixed angle 18,144 t RT9130E 85 % Radius 30,7 m + 11,0 m 39,6 m + 11,0 m...
  • Page 17 Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Swingaway • Klappspitze • Extension treillis • Plumin • Falcone • Swingaway 100% 360° / load when luffing 18,144 t RT9130E 85 % Radius 30,7 m + 11,0 m 39,6 m + 11,0 m...
  • Page 18 Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Swingaway • Klappspitze • Extension treillis • Plumin • Falcone • Swingaway 50 % 360° 18,144 t RT9130E DIN/ISO Radius 30,7 m + 11,0 m 39,6 m + 11,0 m 48,6 m +...
  • Page 19 Load charts • Traglasten • Capacités de levage Capacidades • Capacità • Diagramas de carga Swingaway • Klappspitze • Extension treillis • Plumin • Falcone • Swingaway 360° / fixed angle 18,144 t RT9130E 85 % Radius 30,7 m + 18,0 m 39,6 m + 18,0 m...

  • Page 20: Load Handling • Lastaufnahmemittel • Manipulation De Charges • Manipulacíon De Cargas • Movimentazione Del Carico • Manuseamento De Cargas

    Load handling • Lastaufnahmemittel • Manipulation de charges Manipulación de cargas • Movimentazione del carico • Manuseamento de cargas Weight Reductions for Load Handling Devices • Traglastverringerungen für Lastaufnahmemittel • Réductions de poids pour dispositifs de manipulation de charges • Reducciones de peso para dispositivos de manejo de carga •...
  • Page 21 Load handling • Lastaufnahmemittel • Manipulation de charges Manipulación de cargas • Movimentazione del carico • Manuseamento de cargas • • • • Hoist Performance Hubwerksleistung Performances du treuil Rendimiento del mecanismo de elevación Prestazioni dell’argano • Características do guincho Wire Rope Layer Hoist Line Pulls Two Speed Hoist Drum Rope Capacity (m) - 381 mm Drum...
  • Page 22 Load handling • Lastaufnahmemittel • Manipulation de charges Manipulación de cargas • Movimentazione del carico • Manuseamento de cargas Installation and Removal of Counterweight and Auxiliary Hoist • Einbau und Ausbau von Gegengewicht und Hilfshubwerk • Installation et retrait du contrepoids et du treuil auxiliaire • Instalación y desmontaje del contrapeso y del mecanismo de elevación auxiliar •...

  • Page 23: Symbols • Symbolerklärung • Glossaire Des Symboles • Glosario De Simbolos • Glossario Dei Simboli • Símbolos

    Notes • Hinweise • Notes • Notas • Note • Notas Symbols • Symbolerklärung • Glossaire des symboles • Glosario de simbolos • Glossario dei simboli • Símbolos Axles Crane functions Hookblock / Capacity Speed Achsen Kranbewegungen Hakenflasche / Traglast Geschwindigkeit Ponts Mouvements de la grue...
  • Page 24 Distributed By: Manitowoc Crane Group - Americas - World Headquarters 2400 S. 44th Street • Manitowoc • WI 54220 USA Tel: +1 920 684 4410 • Fax: +1 920 652 9778 Manitowoc Crane Group - Europe, Middle East & Africa Manitowoc Crane Group France S.A.S.
