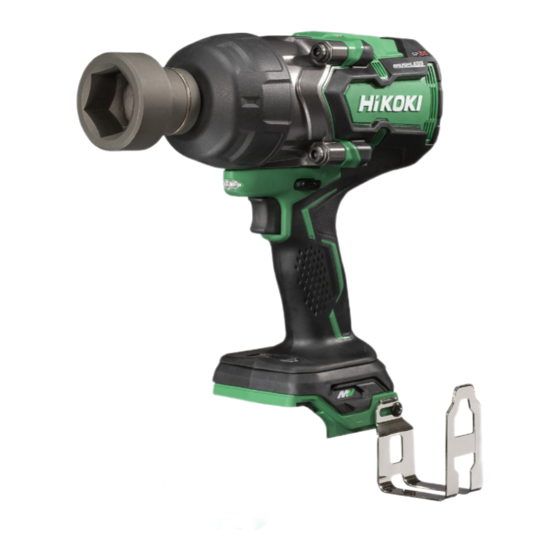

HIKOKI WR 36DG Handling Instructions Manual
  1. Manuals
  2. Brands
  3. HIKOKI Manuals
  4. Power Tool
  5. WR36DG
  6. Handling instructions manual

HIKOKI WR 36DG Handling Instructions Manual

Hide thumbs Also See for WR 36DG:
Table of Contents

Advertisement

Quick Links

Download this manual

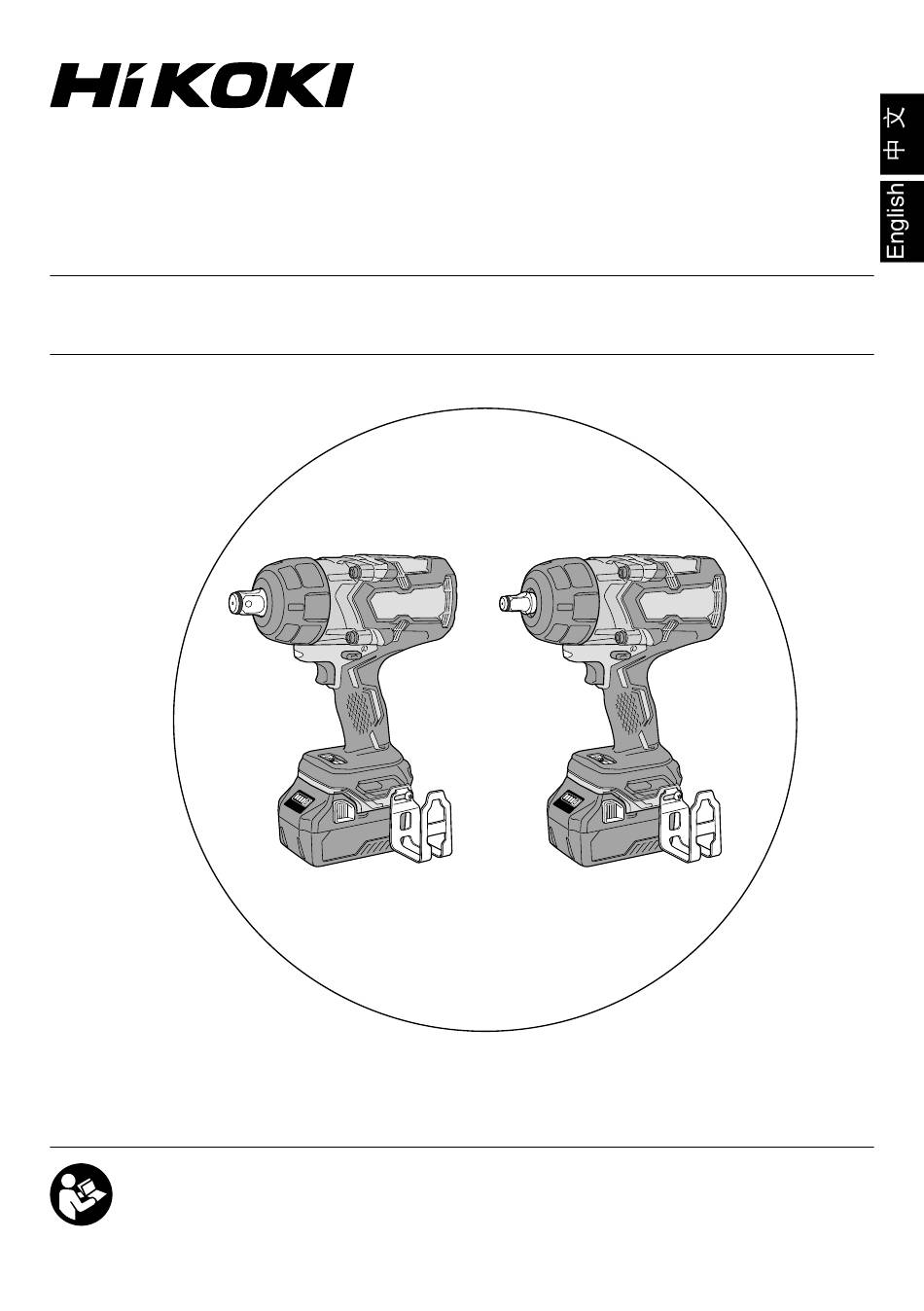

充电式冲击扳手
Cordless Impact Wrench
WR 36DF ∙ WR 36DG
WR36DF
保留备用
Keep for future reference
使用说明书
Handling instructions
WR36DG

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WR 36DG and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI WR 36DG

Summary of Contents for HIKOKI WR 36DG

  • Page 1 充电式冲击扳手 Cordless Impact Wrench WR 36DF ∙ WR 36DG WR36DF WR36DG 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 用途..............12 充电式冲击扳手安全警告......5 电池的拆卸／安装法.........12 锂离子电池使用注意事项......6 充电..............13 锂离子电池运输..........8 作业之前............16 USB 设备连接器使用注意事项 ....8 使用方法............18 防尘和防水功能注意事项......9 操作上的注意事项........25 符号...............9 USB 设备的充电方法 .........26 零件名称............10 维护和检查.............27 规格..............11 故障排除............29 标准附件............12 选择附件............30 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。 使电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...
  • Page 4 中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损 情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前 修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作 和控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。...

  • Page 5: 充电式冲击扳手安全警告

    否则可能导致事故或人身伤害。 ( 图 1) 5. 检查套筒是否破裂或损坏，破裂或损坏的套筒很 危险。使用前请检查套筒。 6. 用套筒销和套筒环固定套筒。 如果固定套筒的套筒销或套筒环损坏，套筒就可 能会从冲击扳手上脱落，这是很危险的。请勿使 用变形、磨损、破裂等损坏的套筒销或套筒环。 图 1 务必将套筒销和套筒环装在正确的位置。 7. 检查拧紧扭矩。 拧紧螺丝所需的适当转矩取决于螺栓的材料、尺寸和等级等。 由此冲击扳手产生的拧紧扭矩还取决于螺栓的材料、尺寸、装上套筒的本冲 击扳手的使用时间等。 电池刚充电和将耗尽时的转矩也有些许不同。请用转矩扳手检查是否用适当 的转矩拧紧了螺栓。 8. 切换旋转方向前请停下本冲击扳手。切换旋转方向前请放开开关，并等待冲 击扳手停下。 9. 切勿触摸转动部分。 请勿让转动着的套筒部分接近手或身体的其它部分，否则会被割伤或被夹入 套筒。长时间持续使用套筒后请注意不要触摸套筒，因为套筒会变得很热， 从而可能会被烫伤。 10. 使用万向接头时切勿在没有负载的情况下转动冲击扳手。 如果在没有连接负载的情况下转动套筒，万向接头会使套筒转动失控。从而 可能会使您受伤，或者套筒的转动可能会强烈震动冲击扳手使其掉下。 11. 如果发现本机正在产生异常高温、工作不正常或出现异常噪音，请立即停止 使用，并关闭电源。请让本机的经销商或 HiKOKI 授权服务中心检查和修理。 操作出现异常而依然继续使用时，可能会造成人身伤害。...

  • Page 6: 锂离子电池使用注意事项

    中文 12. 如果本机意外跌落或撞击其他物体，请彻底检查其是否发生破裂、破损或变 形等。 如果本机破裂、破损或变形，可能会造成人身伤害。 13. 在较高的位置作业时，请确保下方没有人，并注意下方的情况。 14. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 15. 不要连续使用充电器。 一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。 16. 勿让杂质进入电池连结口内。 17. 切勿拆卸电池与充电器。 18. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 19. 请勿将电池丢入火中。 电池受热将会爆炸。 20. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 21. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 22. 请勿使用耗竭了的电池，否则会损坏充电器。 23. 请确保蓄电池安装牢固。电池松动后，可能脱落并引起事故。 24. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 25. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○...
  • Page 7 中文 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 (螺丝、钉子等) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 请依规定方式使用电池，切勿移作他用。 5. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 6. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 7. 在发觉有渗漏或异味时，请勿接近远离火源。 8. 请勿在会产生强烈静电的地方使用。 9. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。...

  • Page 8: 锂离子电池运输

    中文 警告！ 电池盖 如果导电异物接触到锂离子电池的端子，电池可能短 通风口 路，并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及导线， 端子 如铁线和铜线。 插销 ○ 或者将电池装在电动工具中，或者在牢固按入电 电池 池盖并挡住通风孔后再存放，以防止短路。( 参照 图 2 图 2) 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电 输出功率 池，告知该公司其功率输出并且要按照运 输公司的指引安排运输。 2 至 3 位数 ● 功率输出超过 100 Wh 的锂离子电池 被视作危险物品运输分类并且需要特 别申请程序。 ● 对于境外运输，您必须遵守国际法以 图...

  • Page 9: 防尘和防水功能注意事项

    中文 防尘和防水功能注意事项 本产品符合国际 IEC 标准中规定的电气设备 IP56 防护等级（防尘和防水） 。( 装 配有电池时，仅重要的组件符合 IP56 防护等级。) [IP 代码描述 ] IP56 防水等级 强水流从各方向喷射时务必不会对设备产生不良影响（防水） 。 （使用直径 12.5mm 的喷嘴时，请在距离 3 米左右处进行喷射，每分钟喷 射 100L 水，每个方向喷射约 3 分钟。 ） 固体异物侵入防护等级 完全杜绝灰尘落入对设备造成不良干扰（防尘） 。 （将设备在实验室中静置 8 小时，使用搅拌泵以 2 千克 / 立方米的速度将 滑石粉颗粒的直径搅拌至...

  • Page 10: 零件名称

    中文 零件名称 1. 电动工具 自动停止模式选择器开关 高 / 低模式选择器开关 开关面板 自动停止模式指示灯 高 / 低模式指示灯 冲击锤盒 冲击锤盒 铁砧 铁砧 外壳 外壳 摩擦环 摩擦环 推钮 LED 灯 推钮 LED 灯 扳机开关 扳机开关 把手 把手 开关面板 开关面板 挂钩 挂钩 电池 电池 图 4 2. 电池 3.
  • Page 11 中文 规格 电动工具 型式 WR36DF WR36DG 电压 36 V 模式 4 0－1500 /min 模式 3 0－1200 /min 空载转速 模式 2 0－900 /min 模式 1 0－600 /min 普通螺栓 M12－M36 M12－M33 能力 高强度抗拉螺栓 M10－M27 M10－M24 最大 1900 N . m 最大 1400 N . m 旋紧扭矩...

  • Page 12: 标准附件

    中文 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表 1 WR36DF, WR36DG 2XCP － 充电器（UC18YSL3） － 电池（BSL36A18） － 电池盖 外壳（可堆叠） 根据工具套件的规格不同，所提供的充电器和电池会有所不同。 用途 拧紧和旋松用于固定结构部件的任何类型的螺栓和螺母。 电池的拆卸／安装法 1. 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以拆下电池 (参照图 7)。 注意！ 切勿使电池短路。 插销 把手 2. 电池的安装法 电池 插入电池时请注意极性 (参照图 7)。 按 插入 拉出 图...
  • Page 13 中文 充电 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 电池 将充电器插头连接到插座时，充电指示灯闪烁红 色（间隔为 1 秒） 。 充电指示灯 2. 将电池插入充电器。 如 图 8 所示，将电池紧紧地插入充电器。 3. 充电 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 电池完全充电后，充电指示灯将持续点亮呈绿色。 导轨 ( 参照 表 2) 图 8 (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁...
  • Page 14 中文 *1 如果即便在已安装充电器后红灯仍然继续闪烁，则检查以确认电池已经完全 插入。 *2 尽管电池留在原位，一旦其已冷却，充电仍将会开始 ； 但最佳操作还是取下 电池，并在充电前使其在阴凉、通风良好处进行冷却。 ○ 完全插入电池。 ○ 检查以确认电池槽或端子处无异物卡住。 < 如充电时间很长 > ○ 在极低环境温度中，充电将花费更长时间。 在温暖位置（如室内）对电池 进行充电。 ○ 请勿堵塞通风口。 否则内部将会过热，从而降低充电器的性能。 ○ 如果冷却风扇不运行，请联系 HiKOKI 授权的维修中心进行维修。...
  • Page 15 中文 (2) 可充电电池温度和充电时间相关资料。 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池 电池类型 锂离子 充电电压 14.4－18 V 可对电池进行充电的温度 0℃－50℃ 1.5 Ah 15 分钟 2.0 Ah 20 分钟 2.5 Ah 25 分钟 20 分钟 3.0 Ah (BSL1430C, BSL1830C: 30 分钟 ) 电池容量的充电时间， 约为（在...

  • Page 16: 作业之前

    中文 关于新电池的放电。 新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用 时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复 为充电所需的正常时间。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 作业之前 1. 准备和检查工作环境 确认工作场所满足使用注意事项中所述的所有条件。...
  • Page 17 中文 4. 安装套筒 选择要使用的套筒。 注意！ 请使用操作手册和 HiKOKI 商品说明书中指定的附件。否则可能会导致事故 或受伤。 ● 销、O 型环型 <WR36DF> 铁砧孔 (1) 将 O 型环滑出凹槽，将套筒孔与铁砧孔对齐， 摩擦环 将铁砧插入套筒。( 图 9) O 型环 套筒孔 图 9 销 (2) 将销插入套筒。( 图 10) 图 10 (3) 确保销不会脱落后，将 O 型环装在套筒的凹槽上。( 图 11， 12) 摩擦环...

  • Page 18: 使用方法

    中文 ● <WR36DG> ( 图 13) 六角套筒 铁砧 (1) 将套筒的方孔部分和铁砧对齐。 (2) 将套筒完全推入铁砧，以确保牢固安装。 (3) 拆卸套筒时，将其从铁砧中拉出。 注意！ 务必将套筒紧紧装入铁砧。否则套筒可能会脱落， 图 13 并造成受伤。 使用方法 1. 检查旋转方向 推动选择按钮的 R（右）侧，钻头便会顺时 扳机开关 推钮 针（从后方看时）旋转 按推钮的 L（左）侧使钻头逆时针旋转。 （参 照 图 14） 。( 机身上标有 和 标记。) 按 按 注意！ 标记...
  • Page 19 中文 挂钩 4. 使用挂钩 挂钩可用于在工作时临时挂起本机。( 图 15) 注意！ 请勿用挂钩悬挂人。 使用挂钩时，请确保主要机体不会滑倒或倒落， 或被风吹动等。 请勿将机器挂在腰带或裤子上，否则可能会导致 图 15 事故。 (1) 卸下挂钩。 用十字螺丝刀卸下用于固定挂钩的螺丝。 ( 图 16） 螺丝 挂钩 图 16 (2) 重新装上挂钩并拧紧螺丝。 将挂钩牢固安装到电动工具的凹槽中，拧紧螺 丝固定挂钩。( 图 17） 凹槽 螺丝 挂钩 图 17...
  • Page 20 中文 5. 剩余电池电量指示灯 剩余电池电量 剩余电池电量 可以按下剩余电池电量指示灯开关点亮指示 指示灯 指示灯开关 灯，查看电池的剩余电量。 （图 18，表 4） 按住剩余电池电量指示灯开关约 3 秒后，指 示灯将熄灭。 环境温度和电池状态可能会对剩余电池电量 显示板 产生轻微的影响，因此，建议您仅将指示灯 作为参考。 此外，电动工具或充电器上的剩余电池电量 指示灯可能有所不同。 图 18 表 4 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75%。 点亮 ； 电池剩余电量为50%－75%。 点亮 ； 电池剩余电量为25%－50%。 点亮 ； 电池剩余电量不到...
  • Page 21 中文 6. LED 灯的使用方法 拔出开关后，LED 灯将自动点亮工具尖头 部分。( 图 19) 开关松开后，LED 灯将会自动关闭 10 秒 扳机开关 钟。 注意 ! ○ 请不要直视灯光，避免眼睛直接受灯光照 射。 如果眼睛持续受灯光照射，会伤害眼睛。 图 19 ○ 用软布仔细擦拭附着在 LED 灯镜片上的灰 尘或污垢，小心不要划伤镜片。 如果划伤 LED 灯的镜片，可能会导致亮度减弱。 7. 旋紧模式选择功能 注意 ! ○ 请勿撞击或损坏开关面板。 ○ 请在松开扳机开关时选择旋紧模式。否则可能导致故障。 可根据作业类型，通过组合使用 自停模式...
  • Page 22 中文 表 5 高 / 低模式设置 高 / 低模式 指示灯 最大卸载速度 1200 1500 （/min） 自动停止 / 自动慢速 关 模式 用于需要压 用于需要力 用于需要精细调整的作业。 制力量的作 量和速度的 使用 业。 作业。 (2) 自动停止模式选择器开关（图 22） 按自动停止模式选择器开关切换模式。 自动停止模式选择器开关 前进 ： 自动停止模式 后退 ： 自动慢速模式 图 22...
  • Page 23 中文 (3) 自动停止模式（图 23，表 6） 在超过预设时间后自动停止。 推钮至前进（ “R” ）位置，然后按自动停止模式选择器开关以选择设置。 自动停止模式选择器开关 推钮 前进 图 23 表 6 自动停止模式设置 自动停止模式 指示灯 最大卸载速度 1200 1500 （/min） 自动停止时间 在撞击开始后 1.2 秒内停止。 卡车轮胎螺 钢框暂时收 使用 母或管道暂 重型机械或桥梁暂时收紧等 紧等 时收紧等...
  • Page 24 中文 (4) 自动慢速模式（图 24，表 7） 在预设时间停止及 / 或将速度自动更改为预设速度。 推钮至后退（ “L” ）位置，然后按自动停止模式选择器开关以选择设置。 自动停止模式选择器开关 推钮 后退 图 24 表 7 自动慢速模式设置 自动慢速模式 指示灯 在检测到螺栓松动后暂停。 开关移位 ： 在停止 0.5 秒后重新开始，然后根据拉动开关的距离以 最大 60－350 /min速度旋转。 自动 * 重新开始后旋转不会停止。 慢速 根据开始后拉动开关的距离，旋转速度以如下方式降低。 操作 开关移位 ： * 旋转不停止。 半程...

  • Page 25: 操作上的注意事项

    中文 操作上的注意事项 1. 连续作业后须让电动工具休息片刻 电动工具内装有温度保护电路以保护电机。长时间连续作业可能会导致机器 温度升高、触发温度保护电路并自动停止作业。在此情况下，请在电动工具 冷却后再继续使用。 如果工具超过负荷，电机可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。 请在长时间连续作业后或更换电池后，使机器静止 15 分钟。如果在更换电 池后立刻开始作业，马达和开关等的温度将会升高，结果导致烧毁。 注 : 锤壳在连续作业后可能温度升高，请勿触碰。 2. 关于转速控制开关的注意事项 此开关带有可无级改变转速的内置电路。因此， 当轻拉启动开关（低速转动） 并在连续旋紧螺丝中停止马达转动时， 电路部分的元件可能会因过热而损坏。 3. 以适于受冲击螺栓的旋紧扭矩进行操作 螺栓和螺母最适宜的旋紧扭矩因螺栓或螺母的材料和尺寸而有所不同。对小 螺栓使用过大的旋紧扭矩会扭曲或损坏螺栓。旋紧扭矩的增加与操作时间成 正比。请使用正确的螺栓操作时间。 4. 握住工具 请用双手牢牢握住工具。在此情况下，请与螺栓成直线地握住工具。 无需用力推工具，用足以抵消冲击力的力握住工具。 5. 确定旋紧扭矩 下列因素会造成旋紧扭矩的下降。因此请在工作前用手工扭矩扳手来确定上 紧螺栓所需的实际旋紧扭矩。影响旋紧扭矩的因素如下。 (1) 电压 达到放电极限时，电压降低，旋紧扭矩也减少。 (2) 操作时间 操作时间增加时旋紧扭矩也增加。但是，即使工具驱动很长的一段时间，旋...

  • Page 26: Usb 设备的充电方法

    中文 (6) 套筒间隙 磨损或变形的六角或方孔套筒不能在螺母或铁砧之间提供适当的固定拧紧 力，从而导致拧紧扭矩的损失。 使用不适合于螺栓的套筒会导致拧紧扭矩不足。 (7) 拧紧扭矩因电池充电程度而异。 USB 设备的充电方法 警告 ! ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。 注 : ○ USB 充电过程中，可能会有偶尔暂停。 ○ USB 设备未充电时，请将充电器上拔下 USB 设备。 否则不仅会减少 USB 设备的电池寿命，还会导致意外事故。 ○ 根据设备类型，可能无法对部分 USB 设备进行充电。 (1) 选择充电方式...

  • Page 27: 维护和检查

    中文 (3) 充电完成时 橡胶盖 ○ 检查 USB 设备以检验充电状态。 ○ 从插座中拔下电源线。( 图 27) ○ 用橡胶盖盖住 USB 端口。 USB 端口 USB 线 图 27 维护和检查 警告 ! 在进行任何检查或维护前，请务必将开关设为关位置，并拉出电池。 1. 检查套筒 磨损或变形的六角或方孔套筒不能在螺母或铁砧之间提供适当的固定拧紧 力，从而导致拧紧扭矩的损失。 请定期检查套筒孔的磨损程度，如有需要换成新的。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。...
  • Page 28 中文 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。...

  • Page 29: 故障排除

    中文 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 工具突然停止 工具过度负重 避免因负载过重而引发的问 题。 电池过热。 让电池冷却。 按下扳机开关 5 分钟或更久。这种情况不属于故障。 电机已自动停止以防止工具 发生故障。 工具套筒 安装部分的形状不匹配 确保使用适当的四角起子尺 - 无法安装 寸的套筒。 - 掉落 WR36DF: 19 mm - 无法拆除 WR36DG: 12.7 mm 无法拔出开关...

  • Page 30: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 BSL36A18 UC18YSL3 电池 (14.4 V－18 V) 充电器 产品编号 : 337108 产品编号 : 375578 外壳（可堆叠） 产品编号 : 329897 电池盖...

  • Page 31: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........31 CORDLESS IMPACT WRENCH SAFETY WARNINGS .......34 CAUTION ON LITHIUM-ION BATTERY ............36 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......38 USB DEVICE CONNECTION PRECAUTIONS ..........38 PRECAUTIONS REGARDING THE DUST-RESISTANCE AND WATER-PROOFING FUNCTIONS ...............39 SYMBOLS ....................39 NAME OF PARTS..................40 SPECIFICATIONS ..................41 STANDARD ACCESSORIES ...............42 APPLICATIONS ....................42...
  • Page 32 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 33 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. h) Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles.

  • Page 34: Cordless Impact Wrench Safety Warnings

    English When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fi re. d) Under abusive conditions, liquid may be ejected from the battery;...
  • Page 35 Request an inspection and repair from the dealer where you purchased the unit or a HiKOKI Authorized Service Center. Continuing to use while operating abnormally might cause injuries.

  • Page 36: Caution On Lithium-Ion Battery

    English 14. Always charge the battery at a temperature of 0–40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature greater than 40°C. The most suitable temperature for charging is that of 20–25°C. 15.
  • Page 37 English When the battery power remaining runs out, the motor stops. In such case, charge it up immediately. If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again. If the battery is overheated under overload work, the battery power may stop.

  • Page 38: Regarding Lithium-Ion Battery Transportation

    English If you fi nd rust, foul odor, overheating, discolor, deformation, and/or other irregularities when using the battery for the fi rst time, do not use and return it to your supplier or vendor. WARNING If a conductive foreign matter enters in the terminal of Battery cover lithium ion battery, the battery may be shorted, causing Ventilation holes...

  • Page 39: Precautions Regarding The Dust-Resistance And Water-Proofing Functions

    English PRECAUTIONS REGARDING THE DUST-RESISTANCE AND WATER-PROOFING FUNCTIONS This product conforms to IP56 protection class ratings (dust-resistance and water-proofi ng) for electrical equipment as stipulated by the international IEC regulations. (Only the main unit conforms to the IP56 protection class ratings when equipped with a battery.) [Descriptions of IP Codes] IP56 Protection rating for water penetration...

  • Page 40: Name Of Parts

    English NAME OF PARTS 1. POWER TOOL Auto stop mode selector switch High / Low mode selector switch Switch panel Auto stop mode indicator lamp High / Low mode indicator lamp Anvil Hammer case Hammer case Anvil Housing Housing Friction Friction ring ring Pushing...

  • Page 41: Specifications

    English SPECIFICATIONS POWER TOOL Model WR36DF WR36DG Voltage 36 V Mode 4 0–1500 /min Mode 3 0–1200 /min No-load speed Mode 2 0–900 /min Mode 1 0–600 /min Ordinary bolt M12–M36 M12–M33 Capacity High tension bolt M10–M27 M10–M24 Tightening torque Maximum 1900 N∙m Maximum 1400 N∙m Square Drive size...

  • Page 42: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 WR36DF, WR36DG 2XCP Charger (UC18YSL3) — Battery (BSL36A18) — Battery cover — Case (Stackable) The charger and battery supplied are diff erent depending on the set specifi cation. APPLICATIONS Tightening and loosening of all types of bolts and nuts, used for securing structural items.

  • Page 43: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Latch Hold the handle tightly and push the battery latches Handle to remove the battery (see Fig. 7). Battery CAUTION Never short-circuit the battery. Push Battery installation Insert the battery while observing its polarities Insert Pull out (see Fig.
  • Page 44 English Charge indicator lamp indication The indications of the charge indicator lamp will be as shown in Table 2, according to the condition of the charger or the rechargeable battery. Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds.
  • Page 45 Do not block the air vent. Otherwise the interior will overheat, reducing the charger’s performance. ○ If the cooling fan is not operating, contact a HiKOKI Authorized Service Center for repairs. Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3.

  • Page 46: Prior To Operation

    English Hold the charger fi rmly and pull out the battery. NOTE Be sure to pull out the battery from the charger after use, and then keep it. Regarding electric discharge in case of new batteries, etc. As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the fi...
  • Page 47 Select the socket to be used. CAUTION Please use the designated attachments which are listed in the operations manual and HiKOKI’s catalog. Accidents or injuries could result from not doing so. ● Pin, O-ring type <WR36DF> Slide the O-ring out of the groove, then align the hole of...

  • Page 48: How To Use

    English ● <WR36DG> (Fig. 13) Hexagonal socket Align the square portions of the socket and the anvil with Anvil each other. Make sure to fi rmly install the socket by pushing it all the way into the anvil. When removing the socket, pull it out of the anvil. CAUTION Make sure to fi...
  • Page 49 English Tightening and loosening bolts A hex. socket matching the bolt or nut must fi rst be selected. Then mount the socket on the anvil, and grip the nut to be tightened with the hex. socket. Holding the wrench in line with the bolt, press the power switch to impact the nut for several seconds.
  • Page 50 English Remaining battery indicator Remaining battery Remaining battery You can check the battery’s remaining capacity indicator lamp indicator switch by pressing the remaining battery indicator switch to light the indicator lamp. (Fig. 18, Table 4) The indicator will shut off approximately 3 seconds after the remaining battery indicator Display panel switch is pressed.
  • Page 51 English How to use the LED light While the trigger switch is pulled, the LED light will automatically light up the tip portion of the tool. (Fig. 19) The LED light will automatically turn off Trigger switch 10 seconds after the trigger switch is released.
  • Page 52 English High / Low mode selector switch (Fig. 21) The tightening mode switches between 4 diff erent rotation speeds each time the High / Low mode selector switch is pressed. Fig. 21 Table 5 High / Low mode setting High / Low mode Indicator lamps Maximum unloaded speed...
  • Page 53 English Auto stop mode (Fig. 23, Table 6) Stops automatically after a preset time has elapsed. Push the pushing button to the forward (“R”) position, then press the Auto stop mode selector switch to select the setting. Auto stop mode selector switch Pushing button Forward Fig.
  • Page 54 English Auto slow mode (Fig. 24, Table 7) Stops for a preset time and/or changes the speed automatically to a preset speed. Push the pushing button to the reverse (“L”) position, then press the Auto stop mode selector switch to select the setting. Auto stop mode selector switch Pushing button Reverse...

  • Page 55: Operational Cautions

    English OPERATIONAL CAUTIONS Resting the unit after continuous work The power tool is equipped with a temperature protection circuit to protect the motor. Continuous work may cause the temperature of the unit to rise, activating the temperature protection circuit and automatically stopping operation. If this happens, allow the power tool to cool before resuming use.

  • Page 56: How To Recharge Usb Device

    English Tightening conditions The tightening torque diff ers according to the torque ratio; class, and length of bolts even when bolts with the same size threads are used. The tightening torque also diff ers according to the condition of the surface of workpiece through which the bolts are to be tightened.

  • Page 57: Maintenance And Inspection

    English Connect the USB cable. (Fig. 26) Pull back the rubber cover and fi rmly plug in a Rubber cover commercially available USB cable (appropriate to the device being charged) into the USB port. USB port USB cable Fig. 26 When charging is completed ○...
  • Page 58 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 59: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.

  • Page 60: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL36A18 UC18YSL3 Battery (14.4 V–18 V) Charger Part Number: 337108 Part Number: 375578 Case (Stackable) Part Number: 329897 Battery cover...
  • Page 64 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99746221 G 发行日期：2022年 8月 中国印刷...
