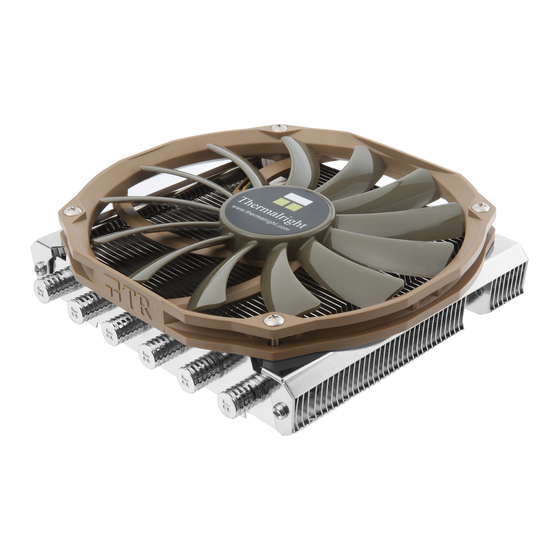

Thermalright AXP-200 Muscle Manual

Hide thumbs Also See for AXP-200 Muscle:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Manual
Thermalright
AXP-200 Muscle

Advertisement

loading

Related Manuals for Thermalright AXP-200 Muscle

Summary of Contents for Thermalright AXP-200 Muscle

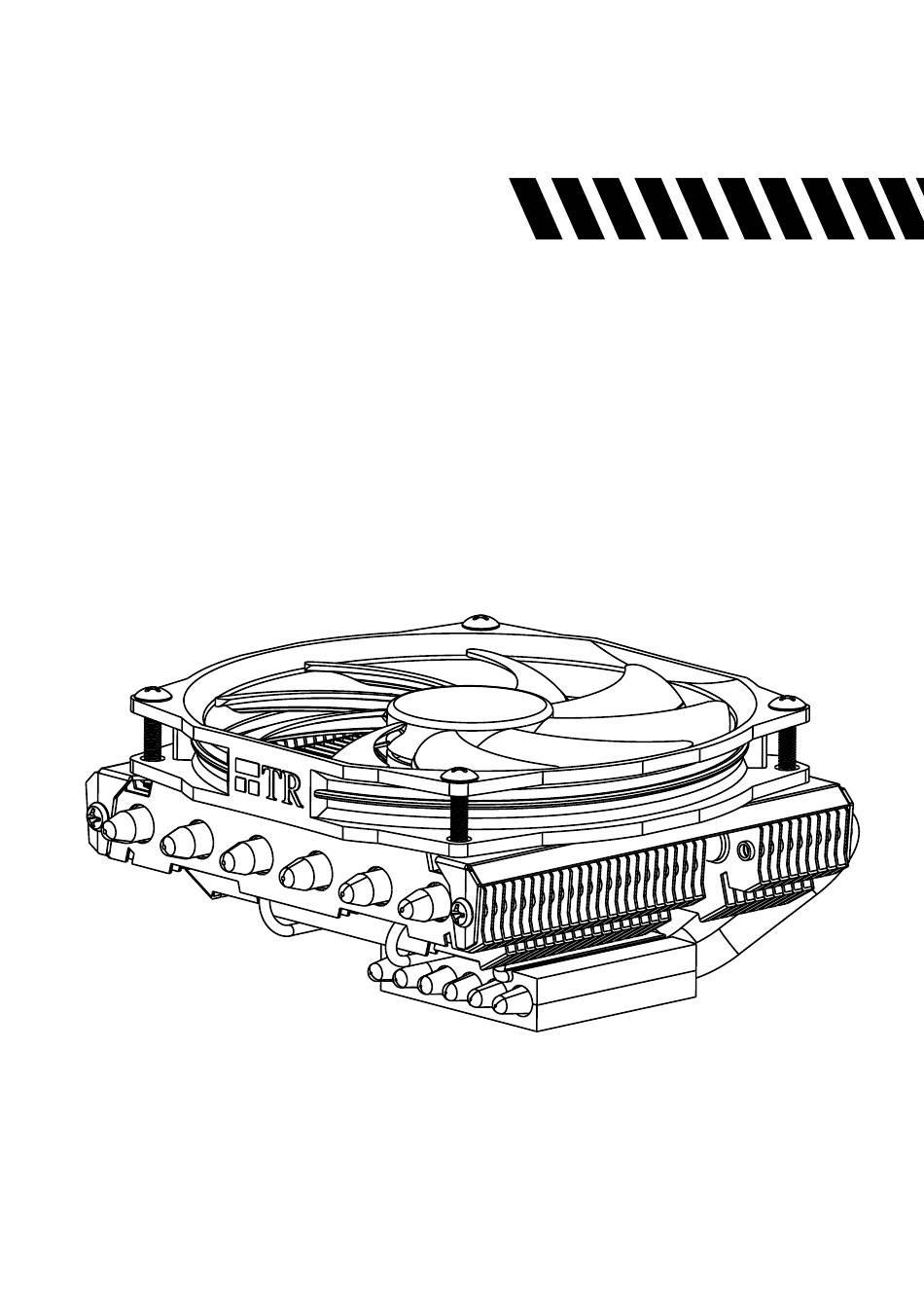

  • Page 1 Thermalright AXP-200 Muscle...
  • Page 3 Assembly Package AXP-200 Muscle × 4 × 8 × 1 × 7 × 4 × 5 × 5 × 5 × 1 × 1 Chill Factor × 1 × 1 × 1...

  • Page 4: Exploded View

    Intel 775/1150/1151/1155/1156/1366 AXP-200 Muscle Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-14013BW Fan Heatsink Body Mounting Plate M3 L6 Screw Anchoring Mount Screw Nut Intel Washer (small) Backplate cap...
  • Page 5 AXP-200 Muscle Component Chill Factor Heatsink Body ×1 Anchoring Mount ×1 Metal Back Plate ×1 Screw Nut ×4 M3 L10 Screw ×5 Mounting Plate ×1 M3 L6 Screw ×7 Intel Washer (small) ×8 AMD Washer (big) ×4 Backplate Cap ×1 Thermal Paste ×1...

  • Page 6: Installation Instructions

    Installation Instructions: Step 1: 1150 1151 1366 1155 1156 Step 1 : Backplate Installation Choose the platform (775/1150/1151/1155/1156/1366) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table.
  • Page 7 AXP-200 Muscle Step 4: Step 5: Step 4 : Place the Anchoring Mount on the Step 5 : Applying Thermal Paste Screw Nuts. Use the four M3L6 screws to fix the Apply the Chill Factor to the base of the Heatsink Anchoring Mount on to the Screw Nuts and the surface of the CPU evenly.
  • Page 8 AXP-200 Muscle AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-14013BW Fan Heatsink Body Anchoring Mount M3 L6 Screw Mounting Plate Screw Nut AMD Washer (big) Backplate cap...
  • Page 9 AXP-200 Muscle Component Chill Factor Heatsink Body ×1 Anchoring Mount ×1 Metal Back Plate ×1 Screw Nut ×4 M3 L10 Screw ×5 Mounting Plate ×1 M3 L6 Screw ×7 Intel Washer (small) ×8 AMD Washer (big) ×4 Backplate Cap ×1 Thermal Paste ×1...
  • Page 10 Installation Instructions: Step 1: Step 1 : Backplate Installation Choose the platform (AMD) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table. Put the four Washers (for AMD) around the Screw Pillars.
  • Page 11 AXP-200 Muscle Step 4: Step 5: Step 4 : Place the Anchoring Mount on the Step 5 : Applying Thermal Paste Screw Nuts. Use the four M3L6 screws to fix the Apply the Chill Factor to the base of the Heatsink Anchoring Mount on to the Screw Nuts and the surface of the CPU evenly.
  • Page 12 Intel 775/1150/1151/1155/1156/1366 AXP-200 Muscle Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-14013BW Lüfter Kühlkörper Befestigungsplatte M3 L6 Schraube Montagerahmen Rändelschraube Backplate Einsatz Intel Unterlegscheiben...
  • Page 13 AXP-200 Muscle Komponenten Chill Factor Kühlkörper ×1 Montagerahmen ×1 Mulit Plattform Backplate ×1 Befestigungsplatte ×1 Rändelschraube ×4 M3 L10 Schraube ×5 Intel Unterlegscheibe AMD Unterlegscheibe M3 L6 Schraube ×7 (klein)×8 (groß)×4 Backplateeinsatz ×1 Wärmeleitpaste ×1 TY-14013BW Lüfter×1 M3 L17 Schraube ×5 Leitschutzfolie x 1 M3 L28 Schraube ×5...
  • Page 14 Installationsanleitung: Schritt 1: 1150 1151 1366 1155 1156 Achten Sie auf die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
  • Page 15 AXP-200 Muscle Schritt 4: Schritt 5: Setzen Sie den Montagerahmen auf die Tragen Sie eine hauchdünne Schicht Rändelschrauben. Verwenden Sie die vier M3L6 Wärmeleitpaste auf der Oberfläche der CPU und Schrauben, um den Montagerahmen auf den auf der Unterseite des Kühlers auf.
  • Page 16 AXP-200 Muscle AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-14013BW Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube AMD Unterlegscheibe Backplate Einsatz (groß)
  • Page 17 AXP-200 Muscle Komponenten Chill Factor Kühlkörper ×1 Montagerahmen ×1 Mulit Plattform Backplate ×1 Befestigungsplatte ×1 Rändelschraube ×4 M3 L10 Schraube ×5 Intel Unterlegscheibe AMD Unterlegscheibe M3 L6 Schraube ×7 (klein)×8 (groß)×4 Backplateeinsatz ×1 Wärmeleitpaste ×1 TY-14013BW Lüfter×1 M3 L17 Schraube ×5 Leitschutzfolie x 1 M3 L28 Schraube ×5...
  • Page 18 Installationsanleitung: Schritt 1: Step 1 : Backplate Installation Choose the platform (AMD) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table. Put the four Washers (for AMD) around the Screw Pillars.
  • Page 19 AXP-200 Muscle Schritt 4: Schritt 5: Setzen Sie den Montagerahmen auf die Tragen Sie eine hauchdünne Schicht Rändelschrauben. Verwenden Sie die vier Wärmeleitpaste auf der Oberfläche der CPU und M3L6 Schrauben, um den Montagerahmen auf auf der Unterseite des Kühlers auf.
  • Page 20 Intel 775/1150/1151/1155/1156/1366 AXP-200 Muscle 分解圖 請至 Thermalright 網站該產品的 Support 頁面檢查是否有更新版本的使用說明。 www.thermalright.com M3 L17 螺絲 TY-14013BW 風扇 散熱器主體 壓板 M3 L6 螺絲 多孔扣具 手轉螺絲 775/AMD 背蓋 Intel 墊圈 ( 小 ) 塑膠絕緣片 鐵背板 M3L10 螺絲...
  • Page 21 AXP-200 Muscle 配件 Chill Factor 散熱器主體 ×1 多孔扣具 ×1 鐵背板 ×1 壓板 x1 手轉螺絲 ×4 M3L10 螺絲 ×5 Intel 墊片 ( 小 ) ×8 AMD 墊片 ( 大 ) ×4 M3L6 螺絲 ×7 風扇 775/AMD 背蓋 ×1 CF1 導熱膏 ×1 TY-14013BW ×1...
  • Page 22 安裝指南 : 步驟一 : 1150 1151 1366 1155 1156 步驟一 : 依照您的處理器類型 (775/1150/1151/1155/1156/1366) 選擇對應於背板的孔位，將四根 M3L10 螺 絲穿過背板及塑膠絕緣片後套上 Intel 墊圈 ( 小 )。 步驟二 : 步驟二 : 注意 ! 當您安裝於 775 主機板時，請先將 775 背蓋安裝於背板上。 步驟三 : 步驟三 : 依照您的處理器類型 (775/1150/1151/1155/1156/1366) 選擇對應於背板的孔位，將四根 M3L10 螺 絲穿過背板及塑膠絕緣片後套上...
  • Page 23 AXP-200 Muscle 步驟四 : 步驟五 : 步驟四 : 將多孔扣具置於手轉螺絲上，再將 步驟五 : 塗抹導熱膏於散熱器銅底表面以及中央處 M3L6 螺絲轉上多孔扣具的對應孔位。 理器銅蓋上。 步驟六 : 步驟六 : 將散熱器主體置放於中央處理器上，讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋 上，最後將 M3L6 螺絲鎖上壓板兩端。 步驟七 : 步驟七 A : 風扇安裝 (TY-14013BW 風扇正裝 ) 步驟七 B : 風扇安裝 （倒裝以吸風） 將風扇放置於散熱器上方，並使用四根 M3L17 當散熱器上方有電源供應器的風扇緊貼時，可選擇...
  • Page 24 AXP-200 Muscle AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ 分解圖 請至 Thermalright 網站該產品的 Support 頁面檢查是否有更新版本的使用說明。 www.thermalright.com M3 L17 螺絲 TY-14013BW 風扇 散熱器主體 壓板 M3 L6 螺絲 多孔扣具 手轉螺絲 AMD 墊圈 ( 大 ) 775/AMD 背蓋 塑膠絕緣片 鐵背板 M3L10 螺絲...
  • Page 25 AXP-200 Muscle 配件 Chill Factor 散熱器主體 ×1 多孔扣具 ×1 鐵背板 ×1 壓板 x1 手轉螺絲 ×4 M3L10 螺絲 ×5 Intel 墊片 ( 小 ) ×8 AMD 墊片 ( 大 ) ×4 M3L6 螺絲 ×7 風扇 775/AMD 背蓋 ×1 CF1 導熱膏 ×1 TY-14013BW ×1...
  • Page 26 安裝指南 : 步驟一 : 步驟一 : 依照您的處理器類型選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板及塑膠絕緣片後套上 AMD 墊圈 ( 大 )。 步驟二 : 步驟二 : 注意 ! 當您安裝於 939 主機板時，請先將 939 背蓋安裝於背板上。 步驟三 : 步驟三 : 依照您的處理器類型選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板及塑膠絕緣片後套上 AMD 墊圈 ( 大 )。...
  • Page 27 AXP-200 Muscle 步驟四 : 步驟五 : 步驟四 : 將多孔扣具置於手轉螺絲上，再將 步驟五 : 塗抹導熱膏於散熱器銅底表面以及中央處 M3L6 螺絲轉上多孔扣具的對應孔位。 理器銅蓋上。 步驟六 : 步驟六 : 將散熱器主體置放於中央處理器上，讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋 上，最後將 M3L6 螺絲鎖上壓板兩端。 步驟七 : 步驟七 A : 風扇安裝 (TY-14013BW 風扇正裝 ) 步驟七 B : 風扇安裝 （倒裝以吸風） 比例 1.000 將風扇放置於散熱器上方，並使用四根 M3L17 當散熱器上方有電源供應器的風扇緊貼時，可選擇...
  • Page 28 Upgrading to 25mm thick 120mm x 120mm fans (or Thermalright TY-140 series fans) Step 1: Step 1:Secure the fan by screwing on the four M3L28 Screws, though the fan’s mounting holes. Step 2: Step 2: Installation Completed. Plug in the fan connector to the CPU PWM Fan socket on the motherboard.
  • Page 29 AXP-200 Muscle Upgrade auf 120 x 120 x 25 mm Lüfter (oder Thermalright TY-140 Lüfter) Schritt 1: Positionieren Sie den 25 mm hohen Lüfter auf den Kühlkörper und drehen anschließend die vier mitgelieferten M3L28 Schrauben durch die Löcher im Lüfterrahmen in die dafür vorgesehenen Montagebohrungen.
  • Page 30 25mm 厚度風扇安裝 ( 或者 TR TY-140 系列風扇 ) 步驟一 : 步驟一 : 將風扇放置於風扇框架上，並鎖上 4 根 M3L28 螺絲。 步驟二 : 步驟二 : 最後將風扇接頭插入主板上的 CPU FAN 插槽，安裝完成。...

  • Page 31: Technical Spec

    AXP-200 Muscle Technical Spec Heatsink Specifications: Dimension: Length 150mm x Width 140mm x Height 60mm Weight: 430g (Heatsink only) Heatpipe: 6mm heatpipe*6 units Fan Specification: Dimension: L150mm x W140mm x H13mm Weight: 90g Fan speed: 300~1300RPM Fan noise: 21~36 dBA MAX (Test distance 1.0M) Airflow: 17.49~75.81CFM MAX...

  • Page 32: Technische Spezifikationen

    AXP-200 Muscle Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 150 x Breite 140 x Höhe 60 Gewicht: 430 g (nur Kühlkörper) Heatpipe: 6 mm Heatpipe * 6 Stück Lüfter Spezifikationen: Maße (in mm): L150 x B140 x H13 Gewicht: 90 g Drehzahl: 300 ~ 1300 U/min Lautstärke: 21 ~ 36 dBA MAX (Messabstand 1 m)
  • Page 33 AXP-200 Muscle 散熱器規格 散熱器規格書 : 尺寸 : 長 150mm x 寬 140mm x 高 60mm 重量 :430 克 ( 本體重量 ) 熱導管 :6mm 熱導管 *6 支 風扇規格書 : 尺寸 : 長 150mm x 寬 140mm x 高 13mm 重量 :90 克...
  • Page 34 AXP-200 Muscle...
  • Page 36 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-2915-5005 FAX: +886-2-2915-5123 EMAIL: sales@thermalright.com...
