Summary of Contents for Thermalright Archon SB-E X2

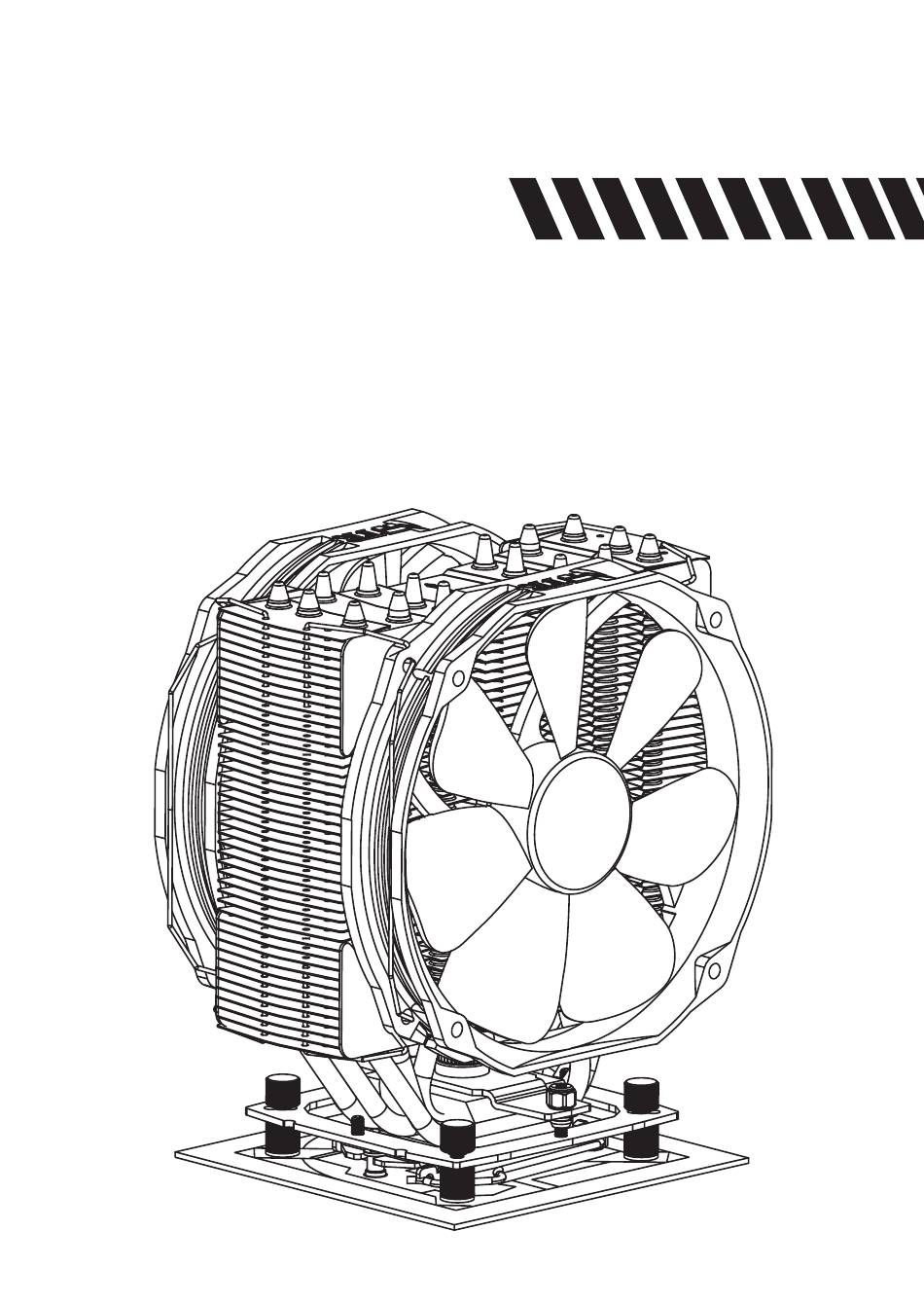

- Page 1 Thermalright Archon SB-E X2...
- Page 3 Assembly package Archon SB-E X2 × 1 × 1 × 1 × 8 × 4 × 4 × 4 × 1 × 1 × 1 × 1 × 1 × 4 × 4...
-
Page 4: Exploded View
Thermalright Archon SB-E X2 Intel 775/1155/1156/1366 Exploded view Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Anti Vibration Pads Heatsink Body TY141 Fan Pressure Adjustable Angled Wrench Mounting Plate Anchoring Bracket Mount... - Page 5 ×1 LGA2011 Screw Pillar Thumbscrew Cap White Plastic Washer ×4 ×4 Type C ×4 Backplate Cap ×1 Angled Wrench Anti Vibration Pad ×8 PWM Y-cable ×1 Thermal Paste ×1 Fan Clip ×4 TY141 Fan ×2 The Ultimate Cooling Solutions! www.thermalright.com...
-
Page 6: Installation Instructions
Installation Instructions: Step 1: Step 1 : Part Installation Apply the Anti-Vibration Pads to each corner of the Heatsink Body. Then pull the long end of the Fan Clips and make it go through the bottom side hole closest to the edge as shown in the close-up diagram. Repeat this with the top hole. - Page 7 Body. And then secure it with the TY-141 Fan then connect the cable to the CPU PWM Fan Clips, by pulling the Fan Clips to place the four socket on the motherboard. Installation complete. ends at the four holes on the TY-141 Fan. The Ultimate Cooling Solutions! www.thermalright.com...
- Page 8 Thermalright Archon SB-E X2 Intel LGA 2011 Exploded view Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Anti Vibration Pads Heatsink Body TY141 Fan Pressure Adjustable Mounting Plate Angled Wrench Anchoring Bracket Mount...
- Page 9 ×1 LGA2011 Screw Pillar Thumbscrew Cap White Plastic Washer ×4 ×4 Type C ×4 Backplate Cap ×1 Angled Wrench Anti Vibration Pad ×8 PWM Y-cable ×1 Thermal Paste ×1 Fan Clip ×4 TY141 Fan ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 10 Installation Instructions: Step 1: Step 1 : Part Installation Apply the Anti-Vibration Pads to each corner of the Heatsink Body. Then pull the long end of the Fan Clips and make it go through the bottom side hole closest to the edge as shown in the close-up diagram. Repeat this with the top hole.
- Page 11 Thermalright Archon SB-E X2 Step 4: Step 4 : Applying Thermal Paste Apply the Thermal Paste to the base of the Heatsink and the surface of the CPU evenly. Step 5: 1/2 rotation (-10 lb.) (+10 lb.) Step 5 : Mounting Plate Fit the heatsink then secure it by placing the Pressure Adjustable Mounting Plate, and tighten the hexagonal screws to the Anchoring Bracket Mount.
- Page 12 Thermalright Archon SB-E X2 AM2/AM2+/AM3/AM3+/FM1/FM2 Exploded view Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Anti Vibration Pads Heatsink Body TY141 Fan Pressure Adjustable Angled Wrench Mounting Plate Anchoring Bracket Mount Thumbscrew Cap...
- Page 13 ×1 LGA2011 Screw Pillar Thumbscrew Cap White Plastic Washer ×4 ×4 Type C ×4 Backplate Cap ×1 Angled Wrench Anti Vibration Pad ×8 PWM Y-cable ×1 Thermal Paste ×1 Fan Clip ×4 TY141 Fan ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 14 Installation Instructions: Step 1: Step 1 : Part Installation Apply the Anti-Vibration Pads to each corner of the heatsink. Then pull the long end of the Fan Clips and make it go through the bottom side hole closest to the edge as shown in the close-up diagram. Repeat this with the top hole.
- Page 15 CPU PWM Fan 141 Fan Clips, by pulling the Fan Clips to place socket on the motherboard. Installation complete. the four ends at the four holes on the TY-141 Fan. The Ultimate Cooling Solutions! www.thermalright.com...
- Page 16 Thermalright Archon SB-E X2 Intel 775/1155/1156/1366 Explosionszeichnung Important! Bitte prüfen Sie vor der Montage, ob es für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Anti-Vibrationspad Kühlkörper TY141 Lüfter Anpressdruckjustierungs gekröpfter Vielzahnschlüssel platte Montagerahmen Rändelmutter Adapterschraube weiße Unterlegscheibe...
- Page 17 AMD Backplate ×1 Adapterschraube ×4 justierungsplatte ×1 LGA2011 Adapter- weiße Unterlegscheibe Rändelmutter ×4 schraube Type C ×4 ×4 gekröpfter Vielzahn- Backplateeinsatz ×1 Anti-Vibrationspad ×8 schlüssel ×1 PWM Y-Kabel ×1 Wärmeleitpaste ×1 Lüfterklammer×4 TY141 Lüfter ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 18 Installationsanleitung: Schritt 1: Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an. Danach führen Sie zuerst das untere Ende der Lüfterklammer in das äußere Loch an der Lamellenunterseite (siehe Abbildung). Wiederholen Sie anschließend den Vorgang an der Oberseite. Schritt 2: 1366 1156...
- Page 19 Kühlkörper und befestigen Sie diese PWM Y-Kabel und schließen Sie das Kabel nun mit den Lüfterklammern, indem Sie die Ecken an den CPU PWM Lüfteranschluss auf dem paarweise in die vier Montagelöcher ziehen. Mainboard an. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
- Page 20 Thermalright Archon SB-E X2 Intel LGA 2011 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob es für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Anti-Vibrationspad Kühlkörper TY141 Lüfter Anpressdruck- justierungsplatte gekröpfter Vielzahnschlüssel Anchoring Bracket Mount Rändelmutter...
- Page 21 AMD Backplate ×1 Adapterschraube ×4 justierungsplatte ×1 LGA2011 Adapter- weiße Unterlegscheibe Rändelmutter ×4 schraube Type C ×4 ×4 gekröpfter Vielzahn- Backplateeinsatz ×1 Anti-Vibrationspad ×8 schlüssel ×1 PWM Y-Kabel ×1 Wärmeleitpaste ×1 Lüfterklammer×4 TY141 Lüfter ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 22 Installationsanleitung: Schritt 1: Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an. Danach führen Sie zuerst das untere Ende der Lüfterklammer in das äußere Loch an der Lamellenunterseite (siehe Abbildung). Wiederholen Sie anschließend den Vorgang an der Oberseite. Schritt 2: Schrauben Sie die vier LGA2011 Typ C Adapterschrauben in die Gewindebolzen auf dem Intel ILM Montagerahmen, der sich um den Prozessorsockel befindet.
- Page 23 Thermalright Archon SB-E X2 Schritt 4: Tragen Sie eine hauchdünne Schicht Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf. Schritt 5: 1/2 Umdrehung (-10 lb.) (+10 lb.) Platzieren Sie den Kühlkörper auf den Montagerahmen und sichern ihn mit der Anpressdruckjustierungsplatte, indem Sie diese mit den beiden Sechskantschrauben verschrauben.
- Page 24 Thermalright Archon SB-E X2 AM2/AM2+/AM3/AM3+/FM1/FM2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob es für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Anti-Vibrationspad Kühlkörper TY141 Lüfter Anpressdruck- gekröpfter Vielzahnschlüssel justierungsplatte Montagerahmen Rändelmutter Adapterschraube AMD Backplate...
- Page 25 AMD Backplate ×1 Adapterschraube ×4 justierungsplatte ×1 LGA2011 Adapter- weiße Unterlegscheibe Rändelmutter ×4 schraube Type C ×4 ×4 gekröpfter Vielzahn- Backplateeinsatz ×1 Anti-Vibrationspad ×8 schlüssel ×1 PWM Y-Kabel ×1 Wärmeleitpaste ×1 Lüfterklammer×4 TY141 Lüfter ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 26 Installationsanleitung: Schritt 1: Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an. Danach führen Sie zuerst das untere Ende der Lüfterklammer in das äußere Loch an der Lamellenunterseite (siehe Abbildung). Wiederholen Sie anschließend den Vorgang an der Oberseite. Schritt 2: Nehmen Sie die Backplate für Ihr AMD System.
- Page 27 Kühlkörper und befestigen Sie diese PWM Y-Kabel und schließen Sie das Kabel nun mit den Lüfterklammern, indem Sie die Ecken an den CPU PWM Lüfteranschluss auf dem paarweise in die vier Montagelöcher ziehen. Mainboard an. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
-
Page 28: Technical Spec
Thermalright Archon SB-E X2 Technical Spec Heatsink Specifications: Dimension: Length 155mm x Width 53.66mm x Height 170.2mm Weight: 777g (Heatsink only) Heatpipe: 6mm heatpipe*8 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L152mm x H140mm x W26.5m... - Page 29 Thermalright Archon SB-E X2 57.5 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 30 Thermalright -- Endorsed by Critics, Chosen by Experts...
- Page 32 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-8663-6630 FAX: +886-2-8663-6645 EMAIL: sales@thermalright.com...
