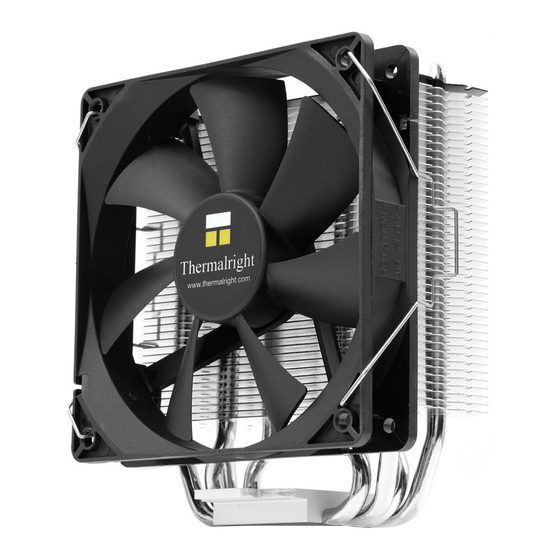

Thermalright TRUE Spirit 120 Direct Manual

Hide thumbs Also See for TRUE Spirit 120 Direct:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Thermalright
TRUE Spirit 120 Direct

Advertisement

loading
Need help?

Need help?

Do you have a question about the TRUE Spirit 120 Direct and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Thermalright TRUE Spirit 120 Direct

Summary of Contents for Thermalright TRUE Spirit 120 Direct

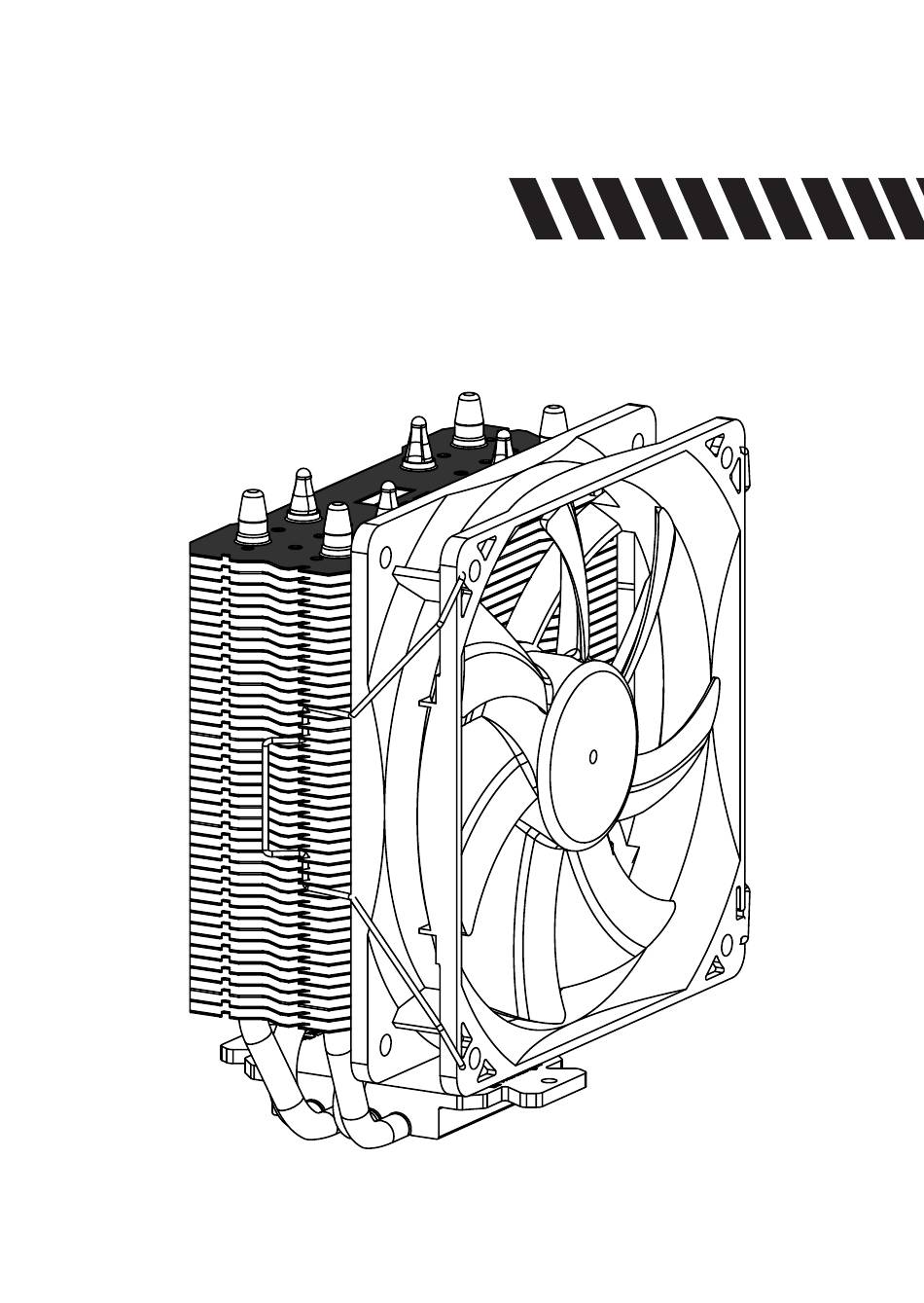

  • Page 1 Thermalright TRUE Spirit 120 Direct...
  • Page 3 Assembly package TRUE Spirit 120 Direct × 4 × 1 × 4 × 8 × 5 × 4 × 4 × 3 × 5 Chill Factor × 1 × 1 × 1 × 4 × 1...
  • Page 4 TRUE Spirit 120 Direct Intel 775/1150/1151/1155/1156/1366 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Heatsink Body Fan Clip Rubber Tubes M3L7 Screw M3L6 Screw TY-121B Anchoring Mount Screw Nut Motherboard Intel Washer...

  • Page 5: Table Of Contents

    Screw Pillars x4 Intel Washer (small) ×4 M3L10 Screw ×5 M3 L6 Screw ×5 AMD Washer (big) ×4 Backplate Cap ×1 Fan Clip ×4 Thermal paste ×1 TY-121B ×1 Mylar Film ×1 Rubber Tubes ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 6 Installation Instructions: Step 1: Step1 : Rubber Tubes Installation Insert the four black Rubber Tubes (Noise damping use) into the four indents on the front of the heat-sink body. Do not remove them. Step 2: 1150 1366 1151 1155 1156 Step 2 : Backplate Installation Choose the platform (775/1150/1151/1155/1156/1366) you are in use.
  • Page 7 Fan Clips to place the four ends at the Anchoring Mount" four holes on the TY-121B. Step 9: Step 9: Installation completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...

  • Page 8: Rubber Tubes ×8

    TRUE Spirit 140 Direct Intel 2011/2011-3/2066 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Heatsink Body Rubber Tubes M3L7 Screw M3L6 Screw TY-121B Anchoring Mount LGA2011 Type B Screw Pillars...

  • Page 9: Intel Washer (Small) ×4

    Screw Pillars x4 Intel Washer (small) ×4 M3L10 Screw ×5 M3 L6 Screw ×5 AMD Washer (big) ×4 Backplate Cap ×1 Fan Clip ×4 Thermal paste ×1 TY-121B ×1 Mylar Film ×1 Rubber Tubes ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 10 Installation Instructions: Step 1: Step1 : Rubber Tubes Installation Insert the four black Rubber Tubes (Noise damping use) into the four indents on the front of the heat-sink body. Do not remove them. Step 2: Step 2 : Screw Pillar Installation Place the motherboard (the processor installed) on top of the desk or a workbench.
  • Page 11 Fan Clips to place the four ends at the four holes on the TY-121B. Step 7: Step 7 : Installation completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...

  • Page 12: Fan Clip ×4

    TRUE Spirit 120 Direct AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Heatsink Body Fan Clip Rubber Tubes M3L7 Screw TY-121B M3L6 Screw Anchoring Mount Screw Nut Motherboard AMD Washer (big)
  • Page 13 Screw Pillars x4 Intel Washer (small) ×4 M3L10 Screw ×5 M3 L6 Screw ×5 AMD Washer (big) ×4 Backplate Cap ×1 Fan Clip ×4 Thermal paste ×1 TY-121B ×1 Mylar Film ×1 Rubber Tubes ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 14 Installation Instructions: Step 1: Step1 : Rubber Tubes Installation Insert the four black Rubber Tubes (Noise damping use) into the four indents on the front of the heat-sink body. Do not remove them. Step 2: Step 2 : Backplate Installation Choose the platform AMD AM3/AM4 you are in use.
  • Page 15 Fan Clips to place the four ends at the Anchoring Mount" four holes on the TY-121B. Step 9: Step 9: Installation completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 16 TRUE Spirit 120 Direct Intel 775/1150/1151/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte www.thermalright.com Montagehinweise auf der Webseite: verfügbar sind. Lüfterklammer Kühlkörper Lüfterentkoppler M3L7 Schraube M3L6 Schraube TY-121B Montagerahmen Rändelschraube Motherboard Intel Unterlegscheibe Leitschutzfolie...
  • Page 17 LGA2011 Type B Rändelschrauben ×4 M3L7 Schraube ×3 Adapterschrauben x4 Intel Unterlegscheibe M3L10 Schraube ×5 M3 L6 Schraube ×5 (klein) ×4 AMD Unterlegscheibe Backplateeinsatz ×1 Lüfterklammer ×4 (groß) ×4 Schraubendreher ×1 Wärmeleitpaste ×1 TY-121B ×1 Lüfterentkoppler ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 18 Installationsanleitung: Schritt 1: Setzen Sie die vier Lüfterentkoppler in die vier Einlässe auf der Vorderseite des Kühlkörpers ein. Entfernen Sie diese nicht. Schritt 2: 1150 1366 1151 1155 1156 Achten Sie auf die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
  • Page 19 Montagelöcher des Lüfters ein (s. Zeichnung) und spannen sie sie in die dafür vorgesehenen Aussparungen an den Seiten des Kühlkörpers ein. Schritt 9: Verbinden Sie den Lüfter mit den CPU PWM Lüfteranschlüssen auf dem Motherboard. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 20 TRUE Spirit 140 Direct Intel 2011/2011-3/2066 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte www.thermalright.com Montagehinweise auf der Webseite: verfügbar sind. Lüfterklammer Kühlkörper Lüfterentkoppler M3L7 Schraube M3L6 Schraube TY-121B Montagerahmen LGA2011 Type B Adapterschrauben Motherboard...
  • Page 21 LGA2011 Type B Rändelschrauben ×4 M3L7 Schraube ×3 Adapterschrauben x4 Intel Unterlegscheibe M3L10 Schraube ×5 M3 L6 Schraube ×5 (klein) ×4 AMD Unterlegscheibe Backplateeinsatz ×1 Lüfterklammer ×4 (groß) ×4 Schraubendreher ×1 Wärmeleitpaste ×1 TY-121B ×1 Lüfterentkoppler ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 22 Installationsanleitung: Schritt 1: Setzen Sie die vier Lüfterentkoppler in die vier Einlässe auf der Vorderseite des Kühlkörpers ein. Entfernen Sie diese nicht. Schritt 2: Platzieren Sie das Mainboard auf eine feste Unterlage, z.B. einen Schreibtisch. Befestigen Sie die vier mitgelieferten LGA2011 Type B Adapterschrauben in den dafür vorgesehenen Halterungen des Intel ILM Einbaurahmens.
  • Page 23 Montagelöcher des Lüfters ein (s. Zeichnung) und spannen sie sie in die dafür vorgesehenen Aussparungen an den Seiten des Kühlkörpers ein. Schritt 7: Verbinden Sie den Lüfter mit den CPU PWM Lüfteranschlüssen auf dem Motherboard. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 24 TRUE Spirit 120 Direct AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte www.thermalright.com Montagehinweise auf der Webseite: verfügbar sind. Lüfterklammer Kühlkörper Lüfterentkoppler M3L7 Schraube M3L6 Schraube TY-121B Montagerahmen Rändelschraube Motherboard Unterlegscheibe Leitschutzfolie (groß) Multi Plattform Backplate...
  • Page 25 LGA2011 Type B Rändelschrauben ×4 M3L7 Schraube ×3 Adapterschrauben x4 Intel Unterlegscheibe M3L10 Schraube ×5 M3 L6 Schraube ×5 (klein) ×4 AMD Unterlegscheibe Backplateeinsatz ×1 Lüfterklammer ×4 (groß) ×4 Schraubendreher ×1 Wärmeleitpaste ×1 TY-121B ×1 Lüfterentkoppler ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 26 Installationsanleitung: Schritt 1: Setzen Sie die vier Lüfterentkoppler in die vier Einlässe auf der Vorderseite des Kühlkörpers ein. Entfernen Sie diese nicht. Schritt 2: Achten Sie auf die für den AMD AM3/AM4 Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
  • Page 27 Montagelöcher des Lüfters ein (s. Zeichnung) und spannen sie sie in die dafür vorgesehenen Aussparungen an den Seiten des Kühlkörpers ein. Schritt 9: Verbinden Sie den Lüfter mit den CPU PWM Lüfteranschlüssen auf dem Motherboard. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 28 TRUE Spirit 120 Direct Intel 775/1150/1151/1155/1156/1366 爆炸圖 注意 ! 在您安裝前請先至官網首頁查看是否有更新版安裝指南 www.thermalright.com 風扇線扣 散熱器本體 橡膠管 M3L7 螺絲 M3L6 螺絲 TY-121B 多孔扣具 手轉螺絲 主機板 Intel 墊片 ( 小 ) 塑膠絕緣片 鐵背板 775/AMD 背蓋 M3L10 螺絲...
  • Page 29 M3L7 螺絲 ×3 手轉螺絲 x4 Intel 墊片 ( 小 ) ×4 M3L10 螺絲 ×5 M3 L6 螺絲 ×5 AMD 墊片 ( 大 ) ×4 775/AMD 背蓋 ×1 風扇線扣 ×4 導熱膏 ×1 TY-121B ×1 塑膠絕緣片 ×1 橡膠管 ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 30 安裝指南 : 步驟一 : 步驟一 : 將四個黑色矽膠管放入鰭片的四個凹痕 步驟二 : 1150 1366 1151 1155 1156 步驟二 : 依照您的處理器類型 ( 775/1150/1151/1155/1156/1366 ) 選擇對應於鐵背板的孔位，將四根 M3L10 螺絲 穿過鐵背板及塑膠絕緣片後套上 Intel 墊圈 ( 小 )。 步驟三 : 步驟四 : 步驟三 : 步驟四 : 注意 ! 當您安裝於 775 主機板時，請先將 775 背 將鐵背板安裝於主機板背面，再依序將穿過主機...
  • Page 31 步驟六 : 步驟五 : 步驟六 : 將多孔扣具置於手轉螺絲上，再將 M3L6 螺 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋 絲 上。 穿過多孔扣具，依序鎖入手轉螺絲上。 步驟七 : 步驟八 : 步驟七 步驟八 : 將散熱器置放於中央處理器上，再用 M3L7 螺絲 將風扇平貼於散熱器上，並將風扇線扣扣置風扇 穿過散熱器底部兩邊的螺絲孔位，鎖入多孔扣具 螺絲固定孔。 的對應孔位。 步驟九 : 步驟九 : 最後將風扇接頭插入主機板上的 CPU FAN 插 槽，安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 32 TRUE Spirit 140 Direct Intel 2011/2011-3/2066 爆炸圖 注意 ! 在您安裝前請先至官網首頁查看是否有更新版安裝指南 www.thermalright.com 風扇線扣 散熱器本體 橡膠管 M3L7 螺絲 M3L6 螺絲 TY-121B 多孔扣具 LGA2011 Type B 手轉螺絲 主機板...
  • Page 33 M3L7 螺絲 ×3 手轉螺絲 x4 Intel 墊片 ( 小 ) ×4 M3L10 螺絲 ×5 M3 L6 螺絲 ×5 AMD 墊片 ( 大 ) ×4 775/AMD 背蓋 ×1 風扇線扣 ×4 導熱膏 ×1 TY-121B ×1 塑膠絕緣片 ×1 橡膠管 ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 34 安裝指南 : 步驟一 : 步驟一 : 將四個黑色矽膠管放入鰭片的四個凹痕 步驟二 : 步驟二 : 將 LGA2011 手轉螺絲依序轉上中央處理器周圍的四個螺絲孔位。 步驟三 : 步驟三 : 將多孔扣具置於手轉螺絲上，再將 M3L6 螺絲穿過多孔扣具，依序鎖入手轉螺絲上。...
  • Page 35 步驟四 : 步驟四 : 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋上。 步驟五 : 步驟六 : 步驟五 : 步驟六 : 將散熱器置放於中央處理器上，再用 M3L7 螺絲 將風扇平貼於散熱器上，並將風扇線扣扣置風扇 穿過散熱器底部兩邊的螺絲孔位，鎖入多孔扣具 螺絲固定孔。 的對應孔位。 步驟七 : 步驟七 : 最後將風扇接頭插入主機板上的 CPU FAN 插槽， 安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 36 TRUE Spirit 120 Direct AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ 爆炸圖 注意 ! 在您安裝前請先至官網首頁查看是否有更新版安裝指南 www.thermalright.com 風扇線扣 散熱器本體 橡膠管 M3L7 螺絲 M3L6 螺絲 TY-121B 多孔扣具 手轉螺絲 主機板 AMD 墊片 ( 大 ) 775/AMD 背蓋 塑膠絕緣片 鐵背板 M3L10 螺絲...
  • Page 37 M3L7 螺絲 ×3 手轉螺絲 x4 Intel 墊片 ( 小 ) ×4 M3L10 螺絲 ×5 M3 L6 螺絲 ×5 AMD 墊片 ( 大 ) ×4 775/AMD 背蓋 ×1 風扇線扣 ×4 導熱膏 ×1 TY-121B ×1 塑膠絕緣片 ×1 橡膠管 ×8 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 38 安裝指南 : 步驟一 : 步驟一 : 將四個黑色矽膠管放入鰭片的四個凹痕 步驟二 : 步驟二 : 依照您的處理器類型選擇對應於鐵背板的孔位，將四根 M3L10 螺絲穿過鐵背板及塑膠絕緣片後套上 AMD 墊圈 ( 大 )。 步驟三 : 步驟四 : 步驟三 : 步驟四 : 注意 ! 當您安裝於 939 主機板時，請先將 939 背 將鐵背板安裝於主機板背面，再依序將穿過主機 蓋安裝於鐵背板上。 板的四個螺絲套上手轉螺絲。...
  • Page 39 步驟六 : 步驟五 : 步驟六 : 將多孔扣具置於手轉螺絲上，再將 M3L6 螺 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋上。 絲穿過多孔扣具，依序鎖入手轉螺絲上。 步驟七 : 步驟八 : 步驟七 : 步驟八 : 將散熱器置放於中央處理器上，再用 M3L7 螺絲 將風扇平貼於散熱器上，並將風扇線扣扣置風扇 穿過散熱器底部兩邊的螺絲孔位，鎖入多孔扣具 螺絲固定孔。 的對應孔位。 步驟九 : 步驟九 : 最後將風扇接頭插入主機板上的 CPU FAN 插槽， 安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 40 TRUE Spirit 120 Direct Technical Spec Heatsink Specifications: Dimension: Length 120mm x Width 77mm x Height 141mm Weight: 360g Heatpipe: 6mm heatpipe*4 units Fan Specification: Dimension: L120mm x H120mm x W25mm Weight: 100g Fan speed: 600~1300RPM Fan noise: 16~25.4dBA MAX Airflow: 21.32~46.19CFM MAX...
  • Page 41 TRUE Spirit 120 Direct Technische Spezifikationen Kühlkörper Spezifikationen: Maße: Länge 120mm x Breite 77mm x Höhe 141mm Gewicht: 360g Heatpipe: 6mm Heatpipe*4 Stück Lüfter Spezifikationen: Maße: L120mm x H120mm x B25mm Gewicht: 100g Drehzahl: 600~1300 U/min Lautstärke: 16~25.4dBA max. Fördermenge: 21.32~46.19CFM MAX Anschluss: 4 Pin (PWM Lüfteranschluss)
  • Page 42 TRUE Spirit 120 Direct 散熱器規格書 散熱器規格 : 尺寸 : 長 120mm x 寬 77mm x 高 141mm 重量 : 360 克 熱導管 : 6mm 熱導管 *4 支 風扇規格 : 尺寸 : 長 120mm x 高 120mm x 寬 25mm 重量 : 100 克...
  • Page 43 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 45 The Ultimate Cooling Solutions! Thermalright Produkte werden in www.thermalright.com Europa importiert und vertrieben durch die: TEL: +886-2-2915-5005 PC-Cooling GmbH FAX: +886-2-2915-5123 Eichenallee 3 EMAIL: sales@thermalright.com 24589 Nortorf 170612...
