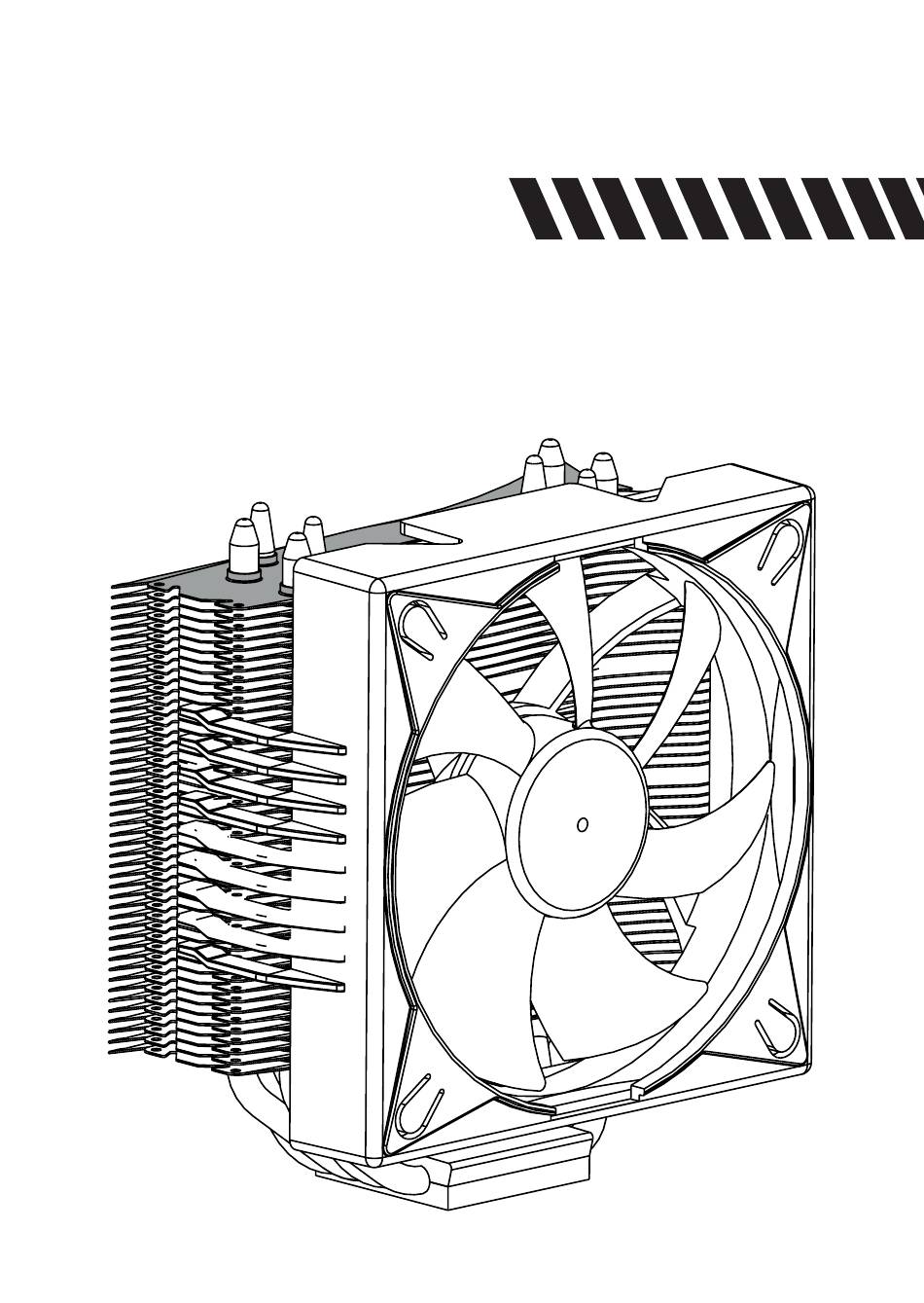

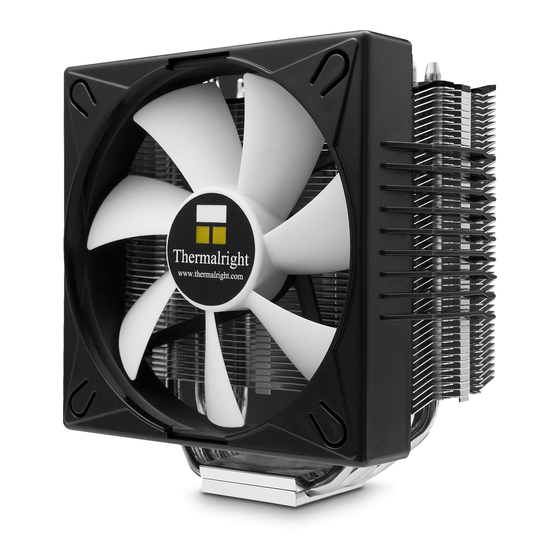

  • Page 1 Thermalright TRUE Spirit 120M BW Rev.A...
  • Page 3 Assembly Package TRUE Spirit 120M BW Rev.A × 4 × 4 × 1 × 7 × 4 × 5 × 4 × 1 × 1 × 1 × 1 Chill Factor Chill Factor × 1...

  • Page 4: Exploded View

    TRUE Spirit 120M BW Rev.A Intel 775/1150/1151/1155/1156/1366 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Heatsink Body 120mm Fan Fan Cover M3 L6 Screw Mounting Plate Anchoring Mount Screw Nut Intel Washer(small)
  • Page 5 Mounting Plate ×1 Screw Pillars x4 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Backplate Cap ×1 Thermal Paste ×1 Mylar Film ×1 120mm Fan ×1 Fan Cover ×1 The Ultimate Cooling Solutions! www.thermalright.com...

  • Page 6: Installation Instructions

    Installation Instructions: 1150 Step 1: 1366 1151 1155 1156 Step 1 : Backplate Installation Choose the platform (775/1150/1151/1155/1156/1366) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table.
  • Page 7 Step 8 : Installation Completed Place the included 120mm Fan into the Fan Plug in the fan connector to the CPU PWM Cover. Then clip the Fan Cover to the heatsink Fan socket on the motherboard. Installation body. complete. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 8 TRUE Spirit 120M BW Rev.A Intel 2011/2011-3/2066 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Heatsink Body 120mm Fan Fan Cover M3 L6 Screw Anchoring Mount Mounting Plate LGA2011 Type B Screw Pillars...
  • Page 9 Place the Anchoring Mount onto the four LGA2011 Type B Screw Pillars, secure it by tightening it with 4 M3L6 Screws. Step 3: Step 3 : Applying Thermal Paste Apply the Thermal Paste to the base of the Heatsink and the surface of the CPU evenly. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 10 Step 4: Step 4 : Mounting Plate Installation Place the Heatsink Body on top of the CPU. Make the Mounting Plate go through the Heatsink Body. And then use the two M3L6 screws to secure the Mounting Plate. Step 5: Step 5 : Fan Installation Place the included 120mm Fan into the Fan Cover.
  • Page 11 TRUE Spirit 120M BW Rev.A AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Heatsink Body 120mm Fan Fan Cover M3 L6 Screw Anchoring Mount Mounting Plate Screw Nut AMD Washer(big) Backplate cap...
  • Page 12 Installation Instructions: Step 1: Step 1 : Backplate Installation Choose the platform AMD AM3/AM4 you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table.
  • Page 13 Step 8 : Installation Completed Place the included 120mm Fan into the Fan Plug in the fan connector to the CPU PWM Cover. Then clip the Fan Cover to the heatsink Fan socket on the motherboard. Installation body. complete. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 14 TRUE Spirit 120M BW Rev.A Intel 775/1150/1151/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Kühlkörper 120mm Lüfter Fan Cover M3 L6 Schraube Befestigungsplatte Montagerahmen Rändelschraube Intel Unterlegscheibe (klein)
  • Page 15 Rändelschraube ×4 Befestigungsplatte ×1 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Backplate Cap ×1 Wärmeleitpaste ×1 (groß) ×4 Leitschutzfolie ×1 120mm Lüfter ×1 Fan Cover ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 16 Installationsanleitung : 1150 Schritt 1: 1366 1151 1155 1156 Achten Sie auf die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
  • Page 17 Fan Cover. Anschließend klemmen Sie PWM Lüfteranschluss auf dem Mainboard. den Fan Cover mit Hilfer der seitlichen Haltenasen Die Installation ist nun abgeschlossen. Bitte an den Kühlkörper. prüfen Sie die ordnungsgemäße Funktion vor Inbetriebnahme Ihres PC. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 18 TRUE Spirit 120M BW Rev.A Intel 2011/2011-3/2066 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Kühlkörper 120mm Lüfter Fan Cover M3 L6 Schraube Montagerahmen Befestigungsplatte LGA2011 Type B...
  • Page 19 Setzen Sie den Montagerahmen auf die Adapterschrauben. Verwenden Sie die vier M3L6 Schrauben, um den Montagerahmen auf den Rändelschrauben zu befestigen. Schritt 3: Tragen Sie eine hauchdünne Schicht Wärmeleitpaste plan auf der Oberseite der CPU und auf der Unterseite des Kühlers auf. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 20 Schritt 4: Platzieren Sie nun den Kühlkörper auf die CPU. Führen Sie anschließend die Befestigungsplatte durch den Kühlkörper und benutzen die beiden M3L6 Schrauben, um die Befestigungsplatte zu befestigen. Schritt 5: Legen Sie den mitgelieferten 120 mm Lüfter in den sogenannten Fan Cover. Anschließend klemmen Sie den Fan Cover mit Hilfer der seitlichen Haltenasen an den Kühlkörper.
  • Page 21 TRUE Spirit 120M BW Rev.A AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Kühlkörper 120mm Lüfter Fan Cover M3L6 Schraube Befestigungsplatte Montagerahmen Rändelschraube Backplate Einsatz AMD Unterlegscheibe (groß)
  • Page 22 Installationsanleitung: Schritt 1: Achten Sie auf die für den AMD AM3/AM4 Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde.
  • Page 23 Fan Cover. Anschließend PWM Lüfteranschluss auf dem Mainboard. klemmen Sie den Fan Cover mit Hilfer der Die Installation ist nun abgeschlossen. Bitte seitlichen Haltenasen an den Kühlkörper. prüfen Sie die ordnungsgemäße Funktion vor Inbetriebnahme Ihres PC. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 24 TRUE Spirit 120M BW Rev.A Intel 775/1150/1151/1155/1156/1366 分解圖 請至 Thermalright 網站該產品的 Support 頁面檢查是否有更新版 本的安裝說明。www.thermalright.com 散熱器主體 12 公分風扇 風扇罩 M3L6 螺絲 壓板 多孔扣具 手轉螺絲 Intel 墊片 ( 小 ) 775/AMD 背蓋 塑膠絕緣片 鐵背板 M3L10 螺絲...
  • Page 25 壓板 x1 LGA2011 手轉螺絲 x4 M3L10 螺絲 x5 M3L6 螺絲 x7 Intel 墊片 ( 小 ) x 4 AMD 墊片 ( 大 ) x4 775/AMD 背蓋 ×1 CF1 導熱膏 x1 塑膠絕緣片 ×1 12 公分風扇 風扇罩 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 26 安裝步驟 : 1150 步驟一 : 1366 1151 1155 1156 步驟一 : 依照您的處理器類型 (775/1150/1151/1155/1156/1366) 選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板及塑膠絕緣片後套上 Intel 墊圈 ( 小 )。 步驟二 : 步驟二 : 注意 ! 當您安裝於 775 主機板時，請先將 775 背蓋安裝於背板上。 步驟三 : 步驟三 : 將 M3L10 螺絲穿過 Intel 墊片 ( 小 )，再穿過主板中央處理器周圍的四個螺絲孔位，然後 將手轉螺絲套上穿過主板的...
  • Page 27 步驟四 : 將多孔扣具置於手轉螺絲上，再將 M3L6 螺絲轉上多孔扣具的對應孔位。 步驟五 : 步驟六 : 步驟五 : 塗抹導熱膏於散熱器銅底表面以及中央處 步驟六 : 將散熱器主體置放於中央處理器上， 理器銅蓋上。 讓銅底完全覆蓋中央處理器，再將壓板放置 散熱器鋁蓋上，最後將 M3L6 螺絲鎖上壓板 兩端。 步驟七 : 步驟八 : 步驟七 : 將已裝上風扇的風扇罩，裝置於散熱器 步驟八 : 最後將風扇接頭插入主板上的 CPU 主體的側面。 FAN 插槽，安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 28 TRUE Spirit 120M BW Rev.A Intel 2011/2011-3/2066 分解圖 請至 Thermalright 網站該產品的 Support 頁面檢查是否有更新版 本的安裝說明。www.thermalright.com 散熱器主體 12 公分風扇 風扇罩 M3L6 螺絲 壓板 多孔扣具 LGA2011 手轉螺絲...
  • Page 29 安裝指南 : 步驟一 : 步驟一 : 將 LGA2011 手轉螺絲依序轉上中央處理器周圍四個螺絲孔位 ( 左圖 )。 步驟二 : 步驟二 : 將多孔扣具置於手轉螺絲上，再將 M3L6 螺絲轉上多孔扣具的對應孔位。 步驟三 : 步驟三 : 塗抹導熱膏於散熱器銅底表面以及中央處理器銅蓋上。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 30 步驟四 : 步驟四 : 將散熱器主體置放於中央處理器上，讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋 上，最後將 M3L6 螺絲鎖上壓板兩端。 步驟五 : 步驟五 : 將已裝上風扇的風扇罩，裝置於散熱器主體的側面。 步驟六 : 步驟六 : 最後將風扇接頭插入主板上的 CPU FAN 插槽，安裝完成。...
  • Page 31 TRUE Spirit 120M BW Rev.A AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ 分解圖 請至 Thermalright 網站該產品的 Support 頁面檢查是否有更新版 本的安裝說明。www.thermalright.com 散熱器主體 12 公分風扇 風扇罩 M3L6 螺絲 壓板 多孔扣具 手轉螺絲 775/AMD 背蓋 AMD 墊片 ( 大 ) 塑膠絕緣片 鐵背板 M3L10 螺絲 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 32 安裝步驟 : 步驟一 : 步驟一 : 依照您的處理器類型選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板及塑膠絕緣片後套 上 AMD 墊圈 ( 大 )。 步驟二 : 步驟二 : 注意 ! 當您安裝於 AMD 主機板時，請先將 AMD 背蓋安裝於背板上。 步驟三 : 步驟三 : 將 M3L10 螺絲穿過 AMD 墊片 ( 大 )，再穿過主板中央處理器周圍的四個螺絲孔位，然後 將手轉螺絲套上穿過主板的 M3L10 螺絲，以對角線交叉方式進行 ( 左圖 )。...
  • Page 33 步驟四 : 將多孔扣具置於手轉螺絲上，再將 M3L6 螺絲轉上多孔扣具的對應孔位。 步驟五 : 步驟六 : 步驟五 : 塗抹導熱膏於散熱器銅底表面以及中央處 步驟六 : 將散熱器主體置放於中央處理器上， 理器銅蓋上。 讓銅底完全覆蓋中央處理器，再將壓板放置 散熱器鋁蓋上，最後將 M3L6 螺絲鎖上壓板 兩端。 步驟七 : 步驟八 : 步驟七 : 將已裝上風扇的風扇罩，裝置於散熱器 步驟八 : 最後將風扇接頭插入主板上的 CPU 主體的側面。 FAN 插槽，安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...

  • Page 34: Technical Spec

    TRUE Spirit 120M BW Rev.A Technical Spec Heatsink Specifications: Dimension: Length 132mm x Width 57mm x Height 145mm Weight: 450g (Heatsink only) Heatpipe: 6mm heatpipe*4 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L120mm x H120mm x W25mm...

  • Page 35: Technische Spezifikationen

    TRUE Spirit 120M BW Rev.A Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 132 x Breite 57 x Höhe 145 Gewicht: 450g (nur Kühlkörper) Heatpipe: 6 mm Heatpipe*4 Stück Kupfergrundplatte: C1100 Reines Kupfer vernickelt Lüfter Spezificationen: Maße (in mm): L120 x B120 x H25...
  • Page 36 TRUE Spirit 120M BW Rev.A 散熱器規格 散熱器規格書 : 尺寸 : 長 132mm x 寬 57mm x 高 145mm 重量 :450 克 ( 本體重量 ) 導熱管 :6mm 熱導管 *4 支 銅底 :C1100 純銅底座鍍鎳處理 風扇規格書 : 尺寸 : 長 120mm x 寬 120mm x 高 25mm 重量...
  • Page 37 TRUE Spirit 120M BW Rev.A The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 38 TRUE Spirit 120M BW Rev.A Thermalright TRUE Spirit Series TRUE Spirit 140 Rev.A TRUE Spirit 120 Rev.A TRUE Spirit 90 Rev.A...
