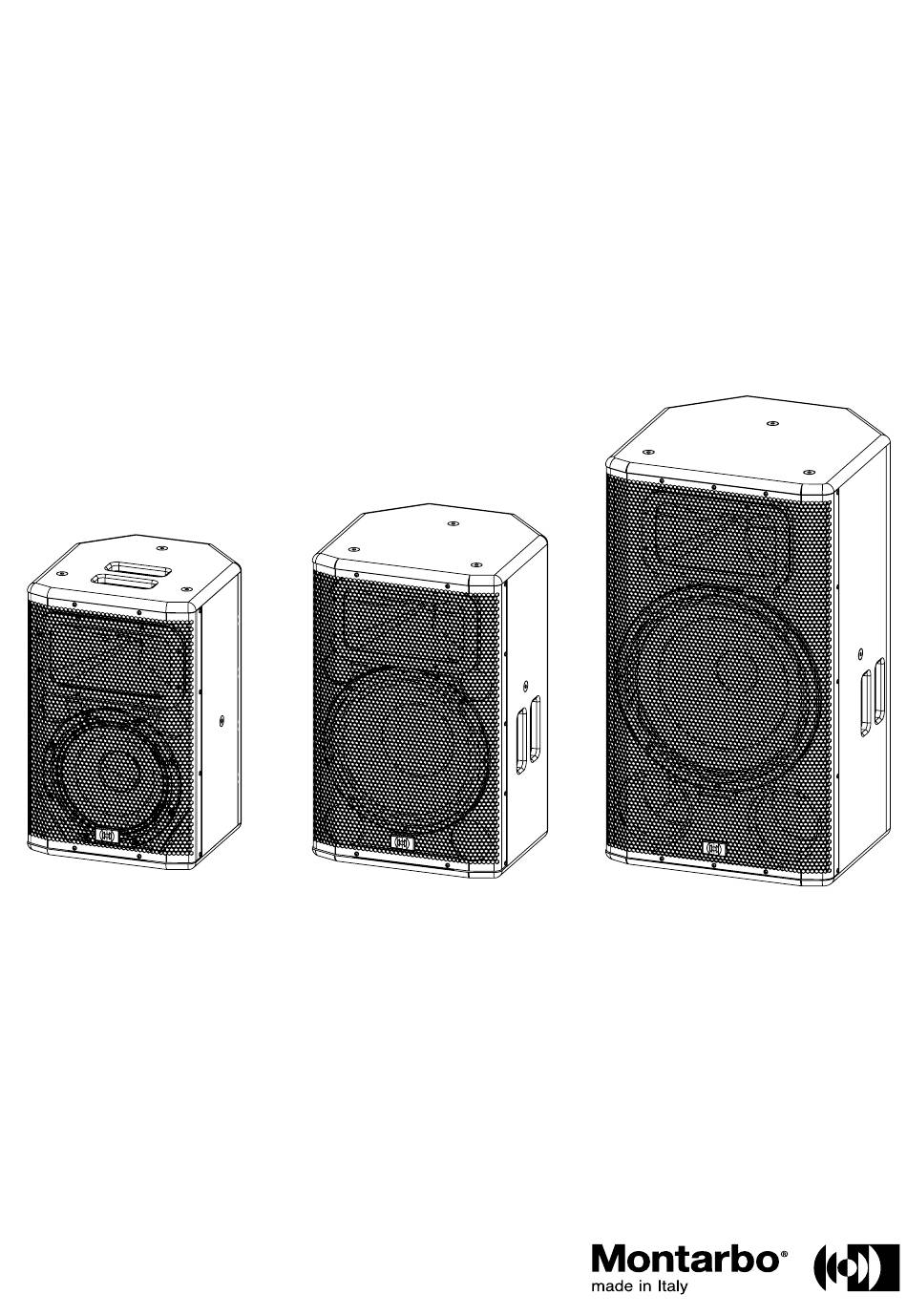

FIRE PASSIVE MK2
MANUALE D'ISTRUZIONI
OWNER'S MANUAL
SERIES
NOTE
MATERIALE
FINITURA
DISEGNATO DA
Andrea Malizia
PROPRIETARIO E RISERVATEZZA
Le informazioni contenute in questo
disegno sono di proprietà esclusiva
di Elettronica Montarbo srl.
Elettronica Montarbo S.r.l.
Qualsiasi riproduzione parziale o
totale senza l' autorizzazione di
Via O. Pigini 8 - Z.I Aneto - 62010 Montelupone (MC) ITALY
www.montarbo.com - e-mail mail@montarbo.com
Elettronica Montarbo è vietato.
tel. +39 0733 2271 - fax +39 07330227250
MONTARBO COLORI STANDARD: NERO RAL 9
ARGENTO RAL 9006 , BIANCO RAL 9010
DISEGNO UNI ISO 128
QUOTE IN mm
TOLLERANZE NON SPECIFICATE U
Qualità
L<=6
L<=30
L<=
±0,05
±0,1
±0,1
FINE
MEDIA
±0,1
±0,2
±0,3
GROSSA
±0,3
±0,5
±0,8
PESO- Kg
VO
CODICE PRODOTTO
F010510
DESCRIZIONE
NUMERO DISEGNO
REVISIONE
FIRE10LPMK2-AS00A
FORMATO FOGLIO
SCALA
1:5
A3
Advertisement
Table of Contents
Related Manuals for Montarbo FIRE PASSIVE MK2 Series
Summary of Contents for Montarbo FIRE PASSIVE MK2 Series
- Page 1 FIRE PASSIVE MK2 SERIES NOTE MONTARBO COLORI STANDARD: NERO RAL 9 ARGENTO RAL 9006 , BIANCO RAL 9010 DISEGNO UNI ISO 128 QUOTE IN mm TOLLERANZE NON SPECIFICATE U Qualità L<=6 L<=30 L<= ±0,05 ±0,1 ±0,1 FINE MEDIA ±0,1 ±0,2 ±0,3...
-
Page 2: Table Of Contents
ITALIANO - Norme di sicurezza FIRE10LP MK2 Introduzione Pannello Dati tecnici Parti di ricambio FIRE12LP MK2 Introduzione Pannello Dati tecnici Parti di ricambio FIRE15LP MK2 Introduzione Pannello Dati tecnici Parti di ricambio ENGLISH - Safety intruction FIRE10LP MK2 Introduction Connection panel Technical specifications Spare parts FIRE12LP MK2... - Page 3 Per evitare il rischio di incendio e/o folgorazione, non smontarlo e non rimuovere il pannello posteriore. Per qualsiasi intervento di manutenzione o riparazione, rivolgetevi alla Elettronica Montarbo srl e/o a personale altamente qualificato specificamente segnalato da questa. CONTENUTO DELL’IMBALLO ◗...
- Page 4 FIRE10LP MK2 Introduzione FIRE10LP MK2 è un sistema passivo full-range a due vie con impedenza Componenti di alta qualita costruiti secondo specifiche Montarbo ® 8 Ω. Il box in multistrato di betulla ed i trasduttori di grande qualita garantiscono grande efficienza ed una timbrica calda e brillante. La Woofer da 10”...
-
Page 5: Fire10Lp Mk2
Pannello controlli e connessioni FIRE10LP MK2 [1] Connettore speakON INPUT per il collegamento all'amplificatore. [2] Connettore speakON LINK per il collegamento in parallelo di altri ® ® Ad esso va collegato il cavo proveniente dall'amplificatore o dal diffusori. Esso è collegato in parallelo al connettore INPUT e permette mixer amplificato. -
Page 6: Dati Tecnici
Dati Tecnici ENCLOSURE 2-way bass-reflex. COMPONENTS Custom-designed to Montarbo specifications. ® 1 x 10" woofer (2.5" voice coil). 1 x compression driver (1" throat, 1.4" voice coil). Constant directivity horn (80° H x 60° V). FREQUENCY RESPONSE 65 Hz ÷ 20 kHz... -
Page 7: Parti Di Ricambio
Parti di ricambio [B02F147] [A300230] [A300198] [D10F10L] [B010023] [A30084] [D20AF10] A300230 D10F10L B010023 Driver a compressione da 1,4" Filtro crossover Adattatore per asta 1.4" compression driver Cross-over filter Speaker stand adaptor A300198 B02F147 Tromba 80° X 60° Piastra di connessione 80°... -
Page 8: Fire12Lp Mk2
FIRE12LP MK2 Introduzione FIRE12LP MK2 è un sistema passivo full-range a due vie con impedenza Componenti di alta qualita costruiti secondo specifiche Montarbo ® 8 Ω. Il box in multistrato di betulla ed i trasduttori di grande qualita garantiscono grande efficienza ed una timbrica calda e brillante. La Woofer da 12”... - Page 9 Pannello controlli e connessioni [1] Connettore speakON INPUT per il collegamento all'amplificatore. [2] Connettore speakON LINK per il collegamento in parallelo di altri ® ® Ad esso va collegato il cavo proveniente dall'amplificatore o dal diffusori. Esso è collegato in parallelo al connettore INPUT e permette mixer amplificato.
-
Page 10: Dati Tecnici
Dati Tecnici ENCLOSURE 2-way bass-reflex. COMPONENTS Custom-designed to Montarbo specifications. ® 1 x 12" woofer (2.5" voice coil). 1 x compression driver (1" throat, 1.4" voice coil). Constant directivity horn(80° H x 60° V). FREQUENCY RESPONSE 60 Hz ÷ 20 kHz... -
Page 11: Parti Di Ricambio
Parti di ricambio [D21F12A] [A300230] [B010023] [D1012PW] [A300198] [A300004] [B02F125] A300230 D1012PW B010023 Driver a compressione da 1,4" Filtro crossover Adattatore per asta 1.4" compression driver Cross-over filter Speaker stand adaptor A300198 B02F125 Tromba 80° X 60° Piastra di connessione 80°... -
Page 12: Fire15Lp Mk2
FIRE15LP MK2 Introduzione FIRE15LP MK2 è un sistema passivo full-range a due vie con impedenza Componenti di alta qualità costruiti secondo specifiche Montarbo ® 8 Ω. Il box in multistrato di betulla ed i trasduttori di grande qualita garantiscono grande efficienza ed una timbrica calda e brillante. La Woofer da 15”... - Page 13 Pannello [1] Connettore speakON INPUT per il collegamento all'amplificatore. [2] Connettore speakON LINK per il collegamento in parallelo di altri ® ® Ad esso va collegato il cavo proveniente dall'amplificatore o dal diffusori. Esso è collegato in parallelo al connettore INPUT e permette mixer amplificato.
-
Page 14: Dati Tecnici
Dati tecnici Dati tecnici | Technical specifications ENCLOSURE 2-way bass-reflex. ENCLOSURE 2-way bass-reflex. COMPONENTS Custom-designed to Montarbo specifications. ® COMPONENTS Custom-designed to Montarbo specifications. ® 1 x 15" woofer (neodymium magnet, 2,5" voice coil). 1 x 15" woofer (neodymium magnet, 2,5" voice coil). -
Page 15: Parti Di Ricambio
Parti di ricambio Parti di ricambio | Spare parts [A300230] [A300198] [A300086] [D21F15A] [B010023] [D1015PW] [B02F149] A300230 D1015PW A300230 D1015PW B010023 B010023 Driver a compressione da 1,4" Driver a compressione da 1,4" Filtro crossover Filtro crossover Adattatore per asta Adattatore per asta 1.4"... - Page 16 | Manuale d’istruzioni | Serie FIRE PASSIVE MK2...
- Page 17 This product does not contain user serviceable parts. To prevent fire and/or electrical shock, never disassemble it or remove the rear panel. For mainte- nance and servicing always refer to the official Montarbo Distributor in your Country or to qualified personnel specifically authorised by the Distributor.
- Page 18 FIRE10LP MK2 Introduction FIRE10LP MK2 is a two-way full-range, passive speaker system, with 8 Ω Top-quality components, custom-designed according to Montarbo ® impedance. specifications: The cabinet made of birch plywood and the high-quality trasductors 10” woofer with ferrite magnet. provide great efficiency and a warm and brilliant sound. The lightness and ease of assembly allow quick installations.
-
Page 19: Fire10Lp Mk2
Connection panel FIRE10LP MK2 [1] Input speakON connector [INPUT]. Connect it to the power amplifier [2] Input link speakON connector [LINK]. Wired in parallel to the input ® ® or to the powered mixer output. connector, making it possible to drive another, parallel connected, Active terminals are [1+] and [1–]. -
Page 20: Technical Specifications
Technical specifications ENCLOSURE 2-way bass-reflex. COMPONENTS Custom-designed to Montarbo specifications. ® 1 x 10" woofer (2.5" voice coil). 1 x compression driver (1" throat, 1.4" voice coil). Constant directivity horn (80° H x 60° V). FREQUENCY RESPONSE 65 Hz ÷ 20 kHz... -
Page 21: Spare Parts
Spare parts [B02F147] [A603061] [A300230] [A300198] [D10F10L] [B010023] [A30084] [D20AF10] A300230 D10F10L D20AF10 Driver a compressione da 1,4" Filtro crossover Griglia in acciaio perforato 1.4" compression driver Cross-over filter Steel grille A300198 B02F147 B010023 Tromba 80° X 60° Piastra di connessione Adattatore per asta 80°... -
Page 22: Fire12Lp Mk2
FIRE12LP MK2 Introduction FIRE12LP MK2 is a two-way full-range, passive speaker system, with 8 Ω Top-quality components, custom-designed according to Montarbo ® impedance. specifications: The cabinet made of birch plywood and the high-quality trasductors 12” woofer with ferrite magnet. provide great efficiency and a warm and brilliant sound. The lightness and ease of assembly allow quick installations. -
Page 23: Connection Panel
Connection panel [1] Input speakON connector [INPUT]. Connect it to the power amplifier [2] Input link speakON connector [LINK]. Wired in parallel to the input ® ® or to the powered mixer output. connector, making it possible to drive another, parallel connected, Active terminals are [1+] and [1–]. -
Page 24: Technical Specifications
Technical specifications ENCLOSURE 2-way bass-reflex. COMPONENTS Custom-designed to Montarbo specifications. ® 1 x 12" woofer (2.5" voice coil). 1 x compression driver (1" throat, 1.4" voice coil). Constant directivity horn(80° H x 60° V). FREQUENCY RESPONSE 60 Hz ÷ 20 kHz... -
Page 25: Spare Parts
Spare parts [D21F12A] [A300230] [B010023] [D1012PW] [A300198] [A300004] [A603061] [B02F148] A300230 D1012PW D21F12A Driver a compressione da 1,4" Filtro crossover Griglia in acciaio perforato 1.4" compression driver Cross-over filter Steel grille A300198 B02F148 B010023 Tromba 80° X 60° Piastra di connessione Adattatore per asta 80°... -
Page 26: Fire15Lp Mk2
FIRE15LP MK2 Introduction FIRE15LP MK2 is a two-way full-range, passive speaker system, with Top-quality components, custom-designed according to Montarbo ® 8 Ω impedance. specifications: The cabinet made of birch plywood and the high-quality trasductors 15” woofer with neodymium magnet. provide great efficiency and a warm and brilliant sound. The lightness 1.4”... -
Page 27: Connection Panel
Connection panel [1] Input speakON connector [INPUT]. Connect it to the power amplifier [2] Input link speakON connector [LINK]. Wired in parallel to the input ® ® or to the powered mixer output. connector, making it possible to drive another, parallel connected, Active terminals are [1+] and [1–]. -
Page 28: Technical Specifications
Technical specifications Dati tecnici | Technical specifications ENCLOSURE 2-way bass-reflex. ENCLOSURE 2-way bass-reflex. COMPONENTS Custom-designed to Montarbo specifications. ® COMPONENTS Custom-designed to Montarbo specifications. ® 1 x 15" woofer (neodymium magnet, 2,5" voice coil). 1 x 15" woofer (neodymium magnet, 2,5" voice coil). -
Page 29: Spare Parts
Spare parts Parti di ricambio | Spare parts [A300230] [A300198] [A300086] [D21F15A] [B010023] [D1015PW] [A603061] [B02F149] A300230 D1015PW A300230 D1015PW D21F15A B010023 Driver a compressione da 1,4" Driver a compressione da 1,4" Filtro crossover Filtro crossover Griglia in acciaio perforato Adattatore per asta 1.4"... - Page 30 Esempi di collegamento | Connection examples FULL-RANGE (FIRE10LP MK2, FIRE12LP MK2, FIRE15LP MK2) Out R 2x FIRE12LP MK2 Out L 2x FIRE12LP MK2 Powered mixer / Amplifier | Owner’s manual | Series FIRE PASSIVE MK2...
-
Page 31: Appendibilità Tramite Golfari
Utilizzo | Use UTILIZZO A PAVIMENTO (MONITOR) SUPPORTO PIANTANA STANDARD FLOOR USE (MONITOR) STANDARD STAND FIRE10LP MK2 FIRE10LP MK2 FIRE12LP MK2 FIRE12LP MK2 FIRE15LP MK2 FIRE15LP MK2 APPENDIBILITA’ TRAMITE GOLFARI APPENDIBILITA’ TRAMITE STAFFE FLYING WITH EYEBOLT FLYING WITH BRACKET FIRE10LP MK2 FIRE10LP MK2 FIRE12LP MK2 FIRE12LP MK2... - Page 32 Angolo di copertura | Horn angle coverage FIRE10LP MK2 FIRE12LP MK2 FIRE15LP MK2 Copertura orizzontale 80° 80° 80° Horizontal Coverage Copertura verticale 60° 60° 60° Vertical Coverage | Owner’s manual | Series FIRE PASSIVE MK2...
-
Page 33: Note
Note Series FIRE PASSIVE MK2 | Owner’s manual |... - Page 34 Note | Owner’s manual | Series FIRE PASSIVE MK2...
- Page 35 Note Series FIRE PASSIVE MK2 | Owner’s manual |...
- Page 36 Elettronica Montarbo srl Via O. Pigini 8 - Z.I. Aneto - 62010 Montelupone (MC) Italy - T +39 0733 227 1 - F +39 0733 227 250 - MONTARBO.COM Company under the control of EKO Music Group SpA - EKOMUSICGROUP.COM...
