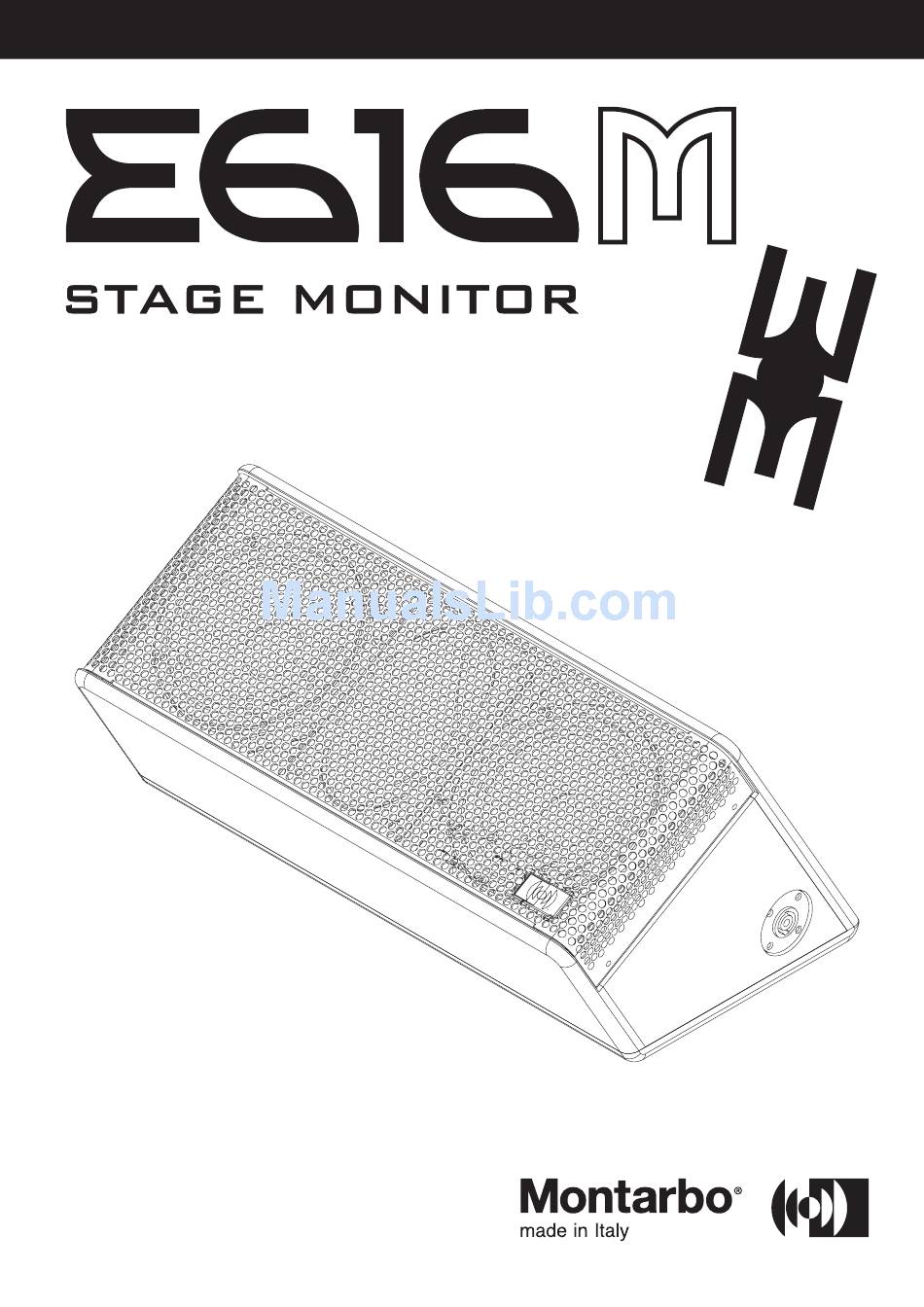

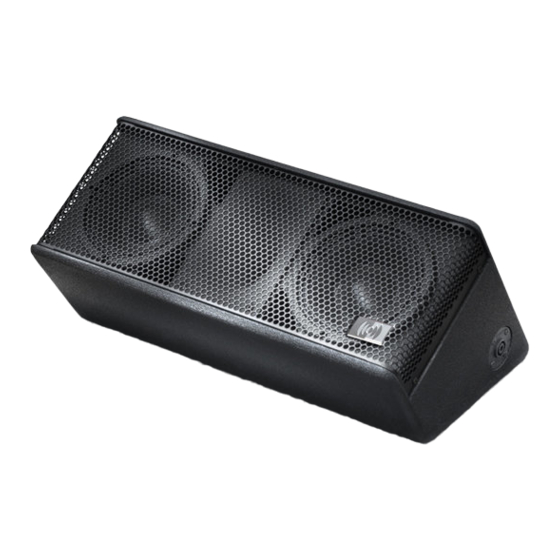

- Page 1 MANUALE D’ISTRUZIONI OWNER’S MANUAL...
-
Page 2: Table Of Contents
7 - 10 APPENDIX 11 - 15 Dati tecnici | Technical specifications Esempi di collegamento | Connection examples Parti di ricambio | Spare parts ©2013 Elettronica Montarbo srl | M000058 | Rev. 00 Ottobre 2013 October 2013 Manuale d’istruzioni | E616M... -
Page 3: Italiano
Per qualsiasi intervento di manutenzione o riparazione, rivolgetevi alla Elettronica Montarbo srl e/o a personale altamente qualificato specificamente segnalato da questa. • Nel predisporre l'apparecchio all'utilizzo, assicurarsi che la forma e la portata della superficie di appoggio siano idonee a sostenerlo, considerando sia il peso che l'ingombro del prodotto. - Page 4 Introduzione E616M, uno stage monitor dalle dimensioni ridotte capace di in parallelo di più sistemi con la massima pulizia di cablaggio. sviluppare pressioni acustiche elevate, permette di ottenere linee I componenti di alta qualità, della stessa classe di quelli dei line- di monitoraggio su palco di altissima qualità...
- Page 5 Nota: i 3 connettori sono collegati in parallelo, ciascuno di essi può essere usato come input. Attenzione! Non collegare mai due amplificatori alla stessa cassa. speakON ® è un marchio registrato da Neutrik ® AG, registrato negli USA e altri Paesi. E616M | Manuale d’istruzioni...
- Page 6 ATTENZIONE ALL’IMPEDENZA TOTALE IN PARALLELO Se si collegano due sistemi da 8 Ω in parallelo, l’amplificatore vedrà una impedenza di carico di 4 Ω, che è perfettamente sopportata da tutti gli amplificatori e mixer amplificati Montarbo ® e da quasi tutti gli altri costruttori.
-
Page 7: Package Contents
This product does not contain user serviceable parts. To prevent fire and/or electrical shock, never disassemble it or remove the rear panel. For maintenance and servicing always refer to the official Montarbo Distributor in your Country or to qualified personnel specifically authorised by the Distributor. - Page 8 Introduction E616M is a small-sized stage monitor able to provide high acoustic spires. The quality of components is the same quality belonging pressures; it has been conceived in order to create a high quality to the PalcoPLUS line-array systems, purposed to provide high-level monitoring rows on the front-stage without exceeding in size.
- Page 9 Note: the three connectors are linked in parallel: each of them can be used as INPUT, as well. Warning! Never connect two amplifiers to the same loudspeaker. speakON ® is a trademark under property of Neutrik ® AG, registered in US and other Countries. E616M | Owner’s manual...
- Page 10 PAY SPECIAL ATTENTION TO THE PARALLEL IMPEDANCE: If two 8-Ω systems are parallel connected, the resulting load impedance for the amplifier will be 4 Ω, a value that is within the allowed range for all amplifiers and amplified mixers manufactured by Montarbo ® and by most other manufacturers.
-
Page 11: Appendix
APPENDIX __________________________________________ Dati tecnici Technical Specifications __________________________________________ Esempi di collegamento Connection examples __________________________________________ Parti di ricambio Spare parts __________________________________________ E616M | Appendix... -
Page 12: Dati Tecnici | Technical Specifications
RECOMMENDED AMPLIFIER 750 EIAJ CONNECTION 3x 4-pole speakON (INPUT + 2x LINK) ® CONSTRUCTION 15 mm birch multyplay, anti-abrasion paint, steel protection grill FITTINGS transport handle DIMENSION (WxHxD) 510 x 210 x 270 mm WEIGHT 12.3 kg Appendix | E616M... -
Page 13: Esempi Di Collegamento | Connection Examples
Esempi di collegamento | Connection examples Collegamento tramite Linking managed by Montarbo PLM3000 ® with dedicated PRESET Line A 2x E616M Line B 2x E616M Line C 2x E616M Line D 2x E616M Line B from mixer Line A from mixer BALANCED OUTPUTS... - Page 14 Esempi di collegamento | Connection examples Collegamento tramite Linking managed by Montarbo PLM6800 ® with dedicated PRESET Line A 4x E616M Line B 4x E616M Line B Line A from mixer from mixer Appendix | E616M...
-
Page 15: Parti Di Ricambio | Spare Parts
INPUT a 4 poli Griglia in acciaio perforato ® 70° X 80° Horn INPUT 4-pole speakON ® connector Steel grille A300185 B02E616 B021088 Altoparlante 6” Pannello serigrafato Targa logo Montarbo ® 6” loudspeaker Silk-screen panel Montarbo logo plate ® E616M | Appendix... - Page 16 Information on Disposal for Professional Users In the European Union | If the product is used for business purposes and you want to discard it: please contact your Montarbo ® dealer who will inform you about the take-back of the product. You might be charged for the costs arising from take-back and recycling.
