Summary of Contents for Montarbo FiveO V-MATE 8A

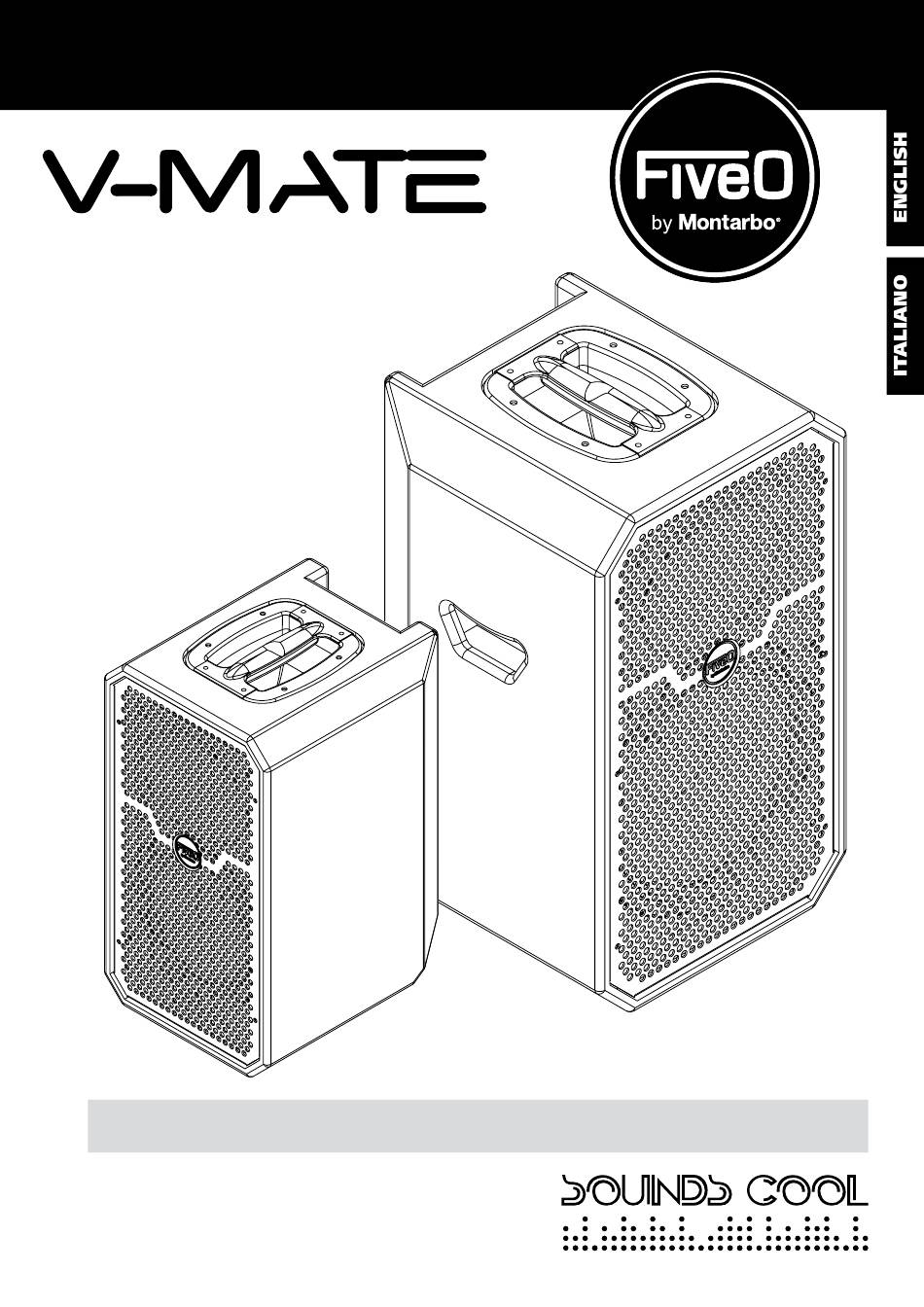

- Page 1 Full rANgE bI-AmplIFIEd loudspEAkErs Diffusori Bi-amplificati full-range V-maTE 8A · V-maTE 10A EN USER’S manUal pag 2 IT manuale utente pag 14...
-
Page 2: Important Precautions
Distributor in your Country or to qualified personnel In the European union | If the product is used for business purposes specifically authorised by the Distributor. and you want to discard it: please contact your FiveO by Montarbo ® dealer who will inform you about the take-back of the product. -
Page 3: Table Of Contents
CoNTeNTs Important precautions Contents Introduction Features Installation operations Tips description 1. Control elements and connectors 1.1 Input channels 1.2 MaIN section 1.3 aC mains section 2. Cabinet 2.1 drivers 2.2 upper and side 2.3 Bottom Technical specifications pACKAgE COnTEnTS • Active full range loudspeaker •... -
Page 4: Introduction
Full RAngE bI-AMplIFIEd loudspeakers InTROduCTIOn First of all, thank you for choosing a FiveO by Montarbo ® product. The active models V-MATE 8A and V-MATE 10A are a part of a new generation of bi-amplified active full range loudspeakers characterized by a very high versatility for any application. -
Page 5: Installation
InSTAllATIOn First of all, place your V-MATE in the needed way: on a pole using the bottom 36 mm (1.41”) standard hole, or on ground. Since your loudspeaker contains a power amp, please leave enough space around the unit for cooling purposes. -
Page 6: Description
Full RAngE bI-AMplIFIEd loudspeakers dESCRIpTIOn 1. CoNTrol eleMeNTs aNd CoNNeCTors owner’s manual | V-MATE SERIES Full range bi-amplified loudspeakers... - Page 7 V-MATE SERIES Full range bi-amplified loudspeakers | owner’s manual...
-
Page 8: Input Channels
Full RAngE bI-AMplIFIEd loudspeakers 1. CoNTrol eleMeNTs aNd CoNNeCTors 1.1 Input channels mIC IN INpuT mIC input channel feature a balanced COmBO connector for dynamic microphone connection. Since this input doesn’t supply 48 V Phantom power, don’t connect condenser microphones here. [!] please note that you can connect a mIC signal also to unbalanced 6.35 mm connector. -
Page 9: Main Section
1. CoNTrol eleMeNTs aNd CoNNeCTors 1.2 MAIn section mAIN lEVEl kNob The MAIN level knob adjusts the overall volume (MAIN mix) of your speaker. Use this knob carefully, constantly monitoring your sound system quality. Finally, check that this control is always be turned fully counter-clockwise “0” when turning on and off your unit. -
Page 10: Cabinet
Full RAngE bI-AMplIFIEd loudspeakers dESCRIpTIOn 2. CaBINeT owner’s manual | V-MATE SERIES Full range bi-amplified loudspeakers... - Page 11 V-MATE SERIES Full range bi-amplified loudspeakers | owner’s manual...
-
Page 12: Drivers
Full RAngE bI-AMplIFIEd loudspeakers 2. CaBINeT 2.1 drivers HF drIVEr & HorN The HF driver reproduces frequencies above the crossover point; the horn ensures 90° of horizontal dispersion and 60° of vertical dispersion. Please check the technical specifications for detailed information about each V-MATE model. lF drIVEr &... -
Page 13: Technical Specifications
TECHnICAl SpECIFICATIOnS V-mATE 8A V-mATE 10A microphone sensitivity -65 dB (5 mV) -65 dB (5 mV) line level 500~1000 mV 500~1000 mV Crossover type Active 24 dB/oct. Active 24 dB/oct. Crossover frequency 1900 Hz 1800 Hz protections limiter and thermal limiter and thermal Continuous power (lF+HF) 130 W + 20 W... -
Page 14: Avvertenze
Nell’unione europea | attenzione: Se il prodotto è impiegato e/o folgorazione, non smontarlo e non rimuovere a scopi professionali, procedere come segue per eliminarlo: eventuali pannelli protettivi. contattare il proprio rivenditore FiveO by montarbo che fornirà ® informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. -
Page 15: Indice
INdICe avvertenze Indice Introduzione Caratteristiche Installazione utilizzo suggerimenti descrizione 1. elementi di controllo e connessioni 1.1 Canali di ingresso 1.2 sezione MaIN 1.3 sezione di alimentazione 2. Cabinet 2.1 drivers 2.2 lato superiore e laterale 2.3 lato inferiore specifiche tecniche COnTEnuTI dEll’IMbAllO •... -
Page 16: Introduzione
Full-RAngE InTROduzIOnE Vi ringraziamo per aver scelto un prodotto della linea FiveO by Montarbo ® I modelli attivi V-MATE 8A e V-MATE 10A fanno parte di una nuova generazione di diffusori full-range bi- amplificati in grado di garantire la massima libertà di utilizzo in qualsiasi situazione. l’intera gamma è stata progettata seguendo le ultime tendenze di mercato: fornire una soluzione unica e innovativa, garantendo al contempo un’immagine acustica precisa in un design ultra compatto. -
Page 17: Installazione
InSTAllAzIOnE Innanzitutto posizionate il diffusore secondo le vostre esigenze: su un treppiede usando il suo foro standard da 36 mm (1.41”) o a pavimento. Dato che l’unità contiene un amplificatore di potenza, lasciate intorno all’apparecchio uno spazio sufficiente per il raffreddamento. non collocate il diffusore vicino a dispositivi ad alta temperatura come radiatori, ne esponetelo alla luce diretta del sole per parecchie ore. -
Page 18: Descrizione
dIFFusorI bI-AMplIFICATI Full-RAngE dESCRIzIOnE 1. eleMeNTI dI CoNTrollo e CoNNessIoNI manuale utente | SERIE V-MATE diffusori Bi-amplificati Full-range... - Page 19 SERIE V-MATE diffusori Bi-amplificati Full-range | manuale utente...
-
Page 20: Canali Di Ingresso
dIFFusorI bI-AMplIFICATI Full-RAngE 1. eleMeNTI dI CoNTrollo e CoNNeTTorI 1.1 Canali di ingresso INgrEsso mIC IN Il canale di ingresso mIC è dotato di un connettore bilanciato COmBO per il collegamento di un microfono dinamico. Questo ingresso non fornisce l’alimentazione Phantom 48V indispensabile per il microfono a condensatore. [!] potete collegare un segnale microfonico anche all’ingresso jack sbilanciato da 6,35 mm. -
Page 21: Sezione Main
1. eleMeNTI dI CoNTrollo e CoNNeTTorI 1.2 Sezione MAIn mANopolA dI lIVEllo mAIN Questa manopola regola il volume generale (MAIN mix) del vostro diffusore. Utilizzatela con attenzione, controllando costantemente la qualità del segnale in uscita dal vostro sistema. Infine, assicuratevi che questo controllo sia sempre ruotato in senso antiorario “0”... -
Page 22: Cabinet
dIFFusorI bI-AMplIFICATI Full-RAngE dESCRIzIOnE 2. CaBINeT manuale utente | SERIE V-MATE diffusori Bi-amplificati Full-range... - Page 23 SERIE V-MATE diffusori Bi-amplificati Full-range | manuale utente...
-
Page 24: Drivers
dIFFusorI bI-AMplIFICATI Full-RAngE 2. CaBINeT 2.1 drivers drIVEr E TrombA Il driver a compressione riproduce le frequenze al di sopra del punto di crossover. La tromba fornisce 90° di emissione orizzontale e 60° di emissione verticale. Consultate le specifiche tecniche per informazioni dettagliate su ogni modello della serie V-maTE. WooFEr (lF) E porTE rEFlEX Il woofer riproduce le frequenze sotto il punto di crossover. -
Page 25: Specifiche Tecniche
SpECIFICHE TECnICHE V-mATE 8A V-mATE 10A sensibilità ingresso microfonico -65 dB (5 mV) -65 dB (5 mV) livello linea 500~1000 mV 500~1000 mV Tipo di crossover Active 24 dB/oct. Active 24 dB/oct. Frequenza di crossover 1900 Hz 1800 Hz protezioni limiter and thermal limiter and thermal potenza continua (lF-HF) - Page 26 NoTe Note | SERIE V-MATE diffusori Bi-amplificati Full-range...
- Page 27 NoTe SERIE V-MATE diffusori Bi-amplificati Full-range | Note...
- Page 28 product.
