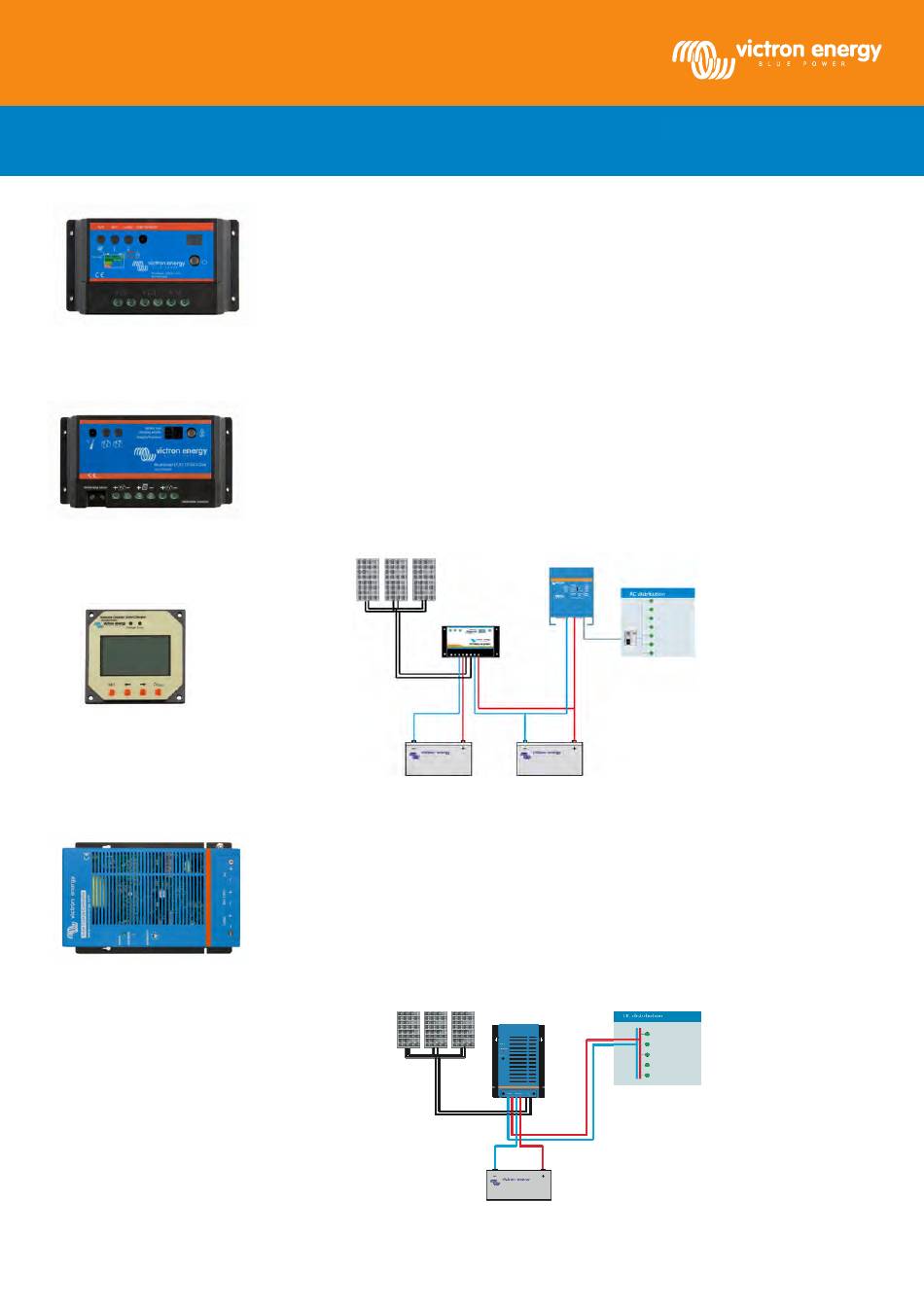

Controladores de carga BlueSolar
BlueSolar 12/24-10
BlueSolar DUO 12/24-20
Dos pantallas remotas:
- para BlueSolar 12/24-20
- para BlueSolar DUO 12/24-20
BlueSolar MPPT 12/24-40
BlueSolar 12/24-PWM
-
Controlador PWM (modulación por ancho de pulsos) de bajo coste.
-
Sensor de temperatura interno.
-
Carga de las baterías de tres etapas (inicial, absorción y flotación).
-
Protegido contra sobrecorriente.
-
Protegido contra cortocircuitos.
-
Protegido contra la conexión inversa de los paneles solares y/o de la batería.
-
Desconexión de la salida de carga por baja tensión.
-
Pantalla remota opcional (sólo para modelos de 20A).
BlueSolar DUO 12/24-20
-
Controlador PWM.
-
Carga dos baterías distintas a la vez. Por ejemplo, la batería de arranque y la batería auxiliar de un barco
o caravana.
-
Ratio de corriente de carga programable (configuración de fábrica: igual corriente a ambas baterías).
-
Ajustes de tensión de carga para tres tipos de batería (Gel, AGM e inundadas).
-
Sensor de temperatura interna y sensor remoto de temperatura opcional.
-
Protegido contra sobrecorriente.
-
Protegido contra cortocircuitos.
-
Protegido contra la conexión inversa de los paneles solares y/o de la batería.
Batería de arranque
BlueSolar MPPT 12/24-40
-
Controlador por seguimiento del punto de máxima potencia (MPPT, por sus siglas en inglés).
Incrementa la corriente de carga hasta en un 30%, comparado con un controlador PWM.
-
Parámetros de tensión de carga para ocho tipos de batería, más dos parametros de ecualización.
-
Sensor de temperatura remoto.
-
Protegido contra sobrecorriente.
-
Protegido contra cortocircuitos.
-
Protegido contra la conexión inversa de los paneles solares y/o de la batería.
-
Desconexión de la salida de carga por baja tensión.
*
Para 12V, utilice paneles solares de 36 celdas
Para 24V, utilice paneles solares de 72 celdas
Tres modelos: 5A, 10A ó 20A a 12V ó 24V *
20A a 12V o 24V *
Batería auxiliar
40A a 12V o 24V *
www.victronenergy.com
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Victron energy BlueSolar Series
Summary of Contents for Victron energy BlueSolar Series
- Page 1 Controladores de carga BlueSolar www.victronenergy.com BlueSolar 12/24-PWM Tres modelos: 5A, 10A ó 20A a 12V ó 24V * Controlador PWM (modulación por ancho de pulsos) de bajo coste. Sensor de temperatura interno. Carga de las baterías de tres etapas (inicial, absorción y flotación). Protegido contra sobrecorriente.
- Page 2 V Victron Energy B.V. | De Paal 35 | 1351 JG Almere | Países Bajos Centralita: +31 (0)36 535 97 00 | Fax: +31 (0)36 535 97 40...
- Page 3 Manual Manuel Manual IMPORTANT Always connect the batteries first. • Use for 12V battery system only 12V (36 cells) solar • panel array. Use for 24V battery system only 24V (72 cells) solar • panel array. BlueSolar MPPT Charge Controller 12V | 24V | 40A...
- Page 5 1. General Description 1.1 Product description Important note: Always connect the batteries first. Through the use of MPPT technology, the BlueSolar MPPT series can increase charge current by up to 30% compared to conventional PWM controllers. BlueSolar’s sophisticated three stage charge control system can be configured to optimize charge parameters to precise battery requirements.
- Page 6 1.2 Features Maximum Power Point Tracking (MPPT) controller. Increases charge current by up to 30% compared to a PWM controller. Charge voltage settings for eight battery types, plus two equalize settings. Remote temperature sensor. Protected against over current. Protected against short circuit. Protected against reverse polarity connection of the solar panels and/or battery.
- Page 7 2. Specifications Battery Voltage 12V or 24V, auto select * Rated charge current 20A / 30A / 40A / 50A MPPT tracking Automatic Load Disconnect (ALD) Yes (maximum load 15A) Overload protection (ALD output) 2.0*Inom>5s 1.5*Inom>20s 1.25*Inom temperature controlled Max PV open circuit array voltage: for 12V system = 28V for 24V system =55V Efficiency...
- Page 8 Note: With the battery temperature sensor installed, the controller will increase or decrease the battery charging voltage depending on the temperature of the battery to optimize the charge to the battery and maintain optional performance of the battery.
- Page 9 3. Maximum Power Point Tracking (MPPT) Upper curve: Output current (I) of a solar panel as function of output voltage (V). The maximum power point (MPP) is the point Pmax along the curve were the product I x V reaches its peak. Lower curve: Output power P = I x V as function of output voltage.
- Page 10 4. Charge curve 4.1 Three step charging The BlueSolar MPPT Charge Controller is configured for a three step charging process: Bulk – Absorption - Float. 1) Bulk stage During this stage the Controller delivers as much charge current as possible to rapidly recharge the batteries. When the battery voltage reaches the absorption voltage setting, the Controller activates the next stage (absorption).
- Page 11 To set the Equalize Charge: 1) Remove all DC loads connected to the batteries. 2) Remove all battery vent caps. 3) Check the battery water level; it should be just over the top of the plates (do not over fill). Use only distilled or demineralized water for topping up.
- Page 12 Battery Type Selector Settings. (Switch position “7” is the default factory setting). 12 Volt 24 Volt Float Absorptio Float Absorptio Switch voltage(V) voltage(V) Description Remarks Position Equalize Equalize voltage voltage Apply to flooded Equalize 1 13.2 26.4 batteries only Apply to flooded Equalize 2 13.2...
- Page 13 5. LED indicators Single Color (green) LED: “POWER’’ Multi Color LED: “CHARGE MODE’’ LED indication during normal operation: Green LED ON: PV voltage exceeds battery voltage. Green LED OFF: PV voltage lower than battery voltage. Multi Color LED green: load output ON (battery voltage exceeds low voltage reconnect level).
-
Page 14: Error Indications
Error indications: Error Mode Green Color Multi Color Low Voltage Disconnect Blink 1x, off 6 s (load output switch off delay: 6 (orange) minutes) Over Voltage (both battery and load Blink 1x, off 6 output switched off) Over Temperature Blink 2x, off 6 (load output switched off) Over Current* Blink 3x, off 6... - Page 15 6. Terminals and dimensional drawing Load: Load output with automatic low voltage load disconnect. Max current: 15A. Battery: 40A rated charge current. Photovoltaic system Temperature sensor: Plug in the BTS port on the left side of the controller Important note: Always connect the batteries first.
- Page 17 IMPORTANT Toujours connecter les batteries en premier. • Pour un système de batterie de 12 V, n'utilisez que le • dispositif de panneaux solaires de 12 V (36 cellules). Pour un système de batterie de 24 V, n'utilisez que le •...
-
Page 18: Description Générale
1 Description générale 1.1 Description du produit Remarque importante : Toujours connecter les batteries en premier. Grâce à l'utilisation de la technologie MPPT, les séries BlueSolar MPPT peuvent augmenter le courant de charge jusqu'à 30 % par rapport aux contrôleurs PWM conventionnels. Le contrôleur de charge en trois étapes est un système haut de gamme qui peut être configuré... - Page 19 Protection contre la connexion en polarité inversée des panneaux solaires et/ou de la batterie. Déconnexion de la sortie en cas de charge de tension réduite.
-
Page 20: Spécifications
2 Spécifications Tension de batterie 12 V ou 24 V, sélection automatique * Courant de charge nominal 20 A / 30 A / 40 A / 50 A Localisation MPPT Déconnexion de charge automatique Oui (charge maximale 15 A) (Automatic Load Disconnect - ALD) Protection contre la surcharge (Sortie ALD) 2.0*Inom>5s 1.5*Inom>20s... - Page 21 Remarque : Avec la sonde de température de batterie installée, le contrôleur augmentera ou réduira la tension de charge de la batterie en fonction de la température de la batterie afin d'optimiser la charge de la batterie et de maintenir la performance facultative de celle-ci. 3 Localisation du point de puissance maximal (MPPT - Maximum Power Point Tracking).
- Page 22 4 Courbe de charge 4.1 Chargement en trois étapes Le contrôleur de charge BlueSolar MPPT est configuré pour un processus de charge en trois étapes : Bulk – Absorption - Float. 4) Étape Bulk Au cours de cette étape, le contrôleur délivre autant de courant que possible pour recharger rapidement les batteries.
- Page 23 Attention : Ne jamais appliquer de charge égalisée aux batteries VLRA (batteries à électrolyte gélifié ou au plomb).
- Page 24 Configurer la charge d'égalisation : 7) Enlevez toutes les charges CC connectées aux batteries. 8) Enlevez tous les bouchons d'aération de la batterie. 9) Vérifiez le niveau d'eau de la batterie ; il doit se trouver juste au dessus des plaques (ne pas faire déborder). N'utilisez que de l'eau distillée ou déminéralisée pour le remplissage.
- Page 25 Paramètres du Sélecteur du type de batterie. (La position "7" de l'interrupteur est la configuration prédéterminée). 12 volts 24 volts Interru Float Absorption Tension Absorption/ pteur Descriptio Remarques Tension float (V) Égalisation Positio Égalisation Tension (V) Tension (V) Appliquer Égalisation uniquement aux 13,2 26,4...
-
Page 26: Indicateurs Led
5. Indicateurs LED LED couleur unique (vert) : “POWER’’ (en marche) LED multicouleur : “CHARGE MODE’’ (mode charge) Indication de LED pendant un fonctionnement normal : LED verte allumée : Tension PV dépasse la tension de batterie. LED verte éteinte : Tension PV inférieure à la tension de batterie. LED multicouleur verte : sortie de charge ON (tension de batterie supérieure au niveau de reconnexion de tension réduite). - Page 27 Indications d'erreur : Type d’erreur LED de Multicouleur couleur verte Déconnexion en cas de tension Clignote 1x, réduite déconnexion 6 s (délai de déconnexion sortie de (orange) charge : 6 minutes) Surtension (les deux sorties de Clignote 1x, charge et de batterie sont éteintes) déconnexion 6 Surchauffe Clignote 2x,...
- Page 28 6. Schémas dimensionnels et des bornes Charge : Sortie de charge avec déconnexion automatique en cas de charge de tension réduite. Courant max. : 15 A Batterie : Courant de charge nominal 40 A. PV : Système photovoltaïque Sonde de température : Brancher au port BTS, sur le côté...
- Page 31 IMPORTANTE Primero conectar las baterías. • Para sistemas de batería de 12 V utilice sólo paneles • solares de 12V (36 celdas). Para sistemas de batería de 24 V utilice sólo paneles • solares de 24V (72 celdas).
- Page 32 1. Descripción General 1.1 Descripción del product IMPORTANTE Primero conectar las baterías. Gracias a la tecnología de MPPT, la serie MPPT de BlueSolar puede incrementar la corriente de carga hasta en un 30%, en comparación con los controladores PWM convencionales. El sofisticado sistema de control de carga en tres etapas de BlueSolar puede configurarse para optimizar los parámetros de carga según las necesidades concretas de la batería.
- Page 33 1.2 Características Controlador de seguimiento del punto de máxima potencia (MPPT, por sus siglas en inglés). Incrementa la corriente de carga en hasta un 30%, en comparación con un controlador de modulación por ancho de puntos (PWM, por sus siglas en inglés).
- Page 34 2. Specifications Tensión de la batería Selección automática entre 12V ó 24V * Corriente de carga nominal 20A / 30A / 40A / 50A Sí Seguimiento MPPT Desconexión automática de la carga Sí (carga máxima 15A). (ALD) Protección contra sobrecargas (ALD de 2.0*Inom>5s salida) 1.5*Inom>20s...
- Page 35 Nota: Con el sensor de temperatura instalado, el controlador aumentará o disminuirá la tensión de carga según la temperatura de la batería, para así optimizar el proceso de carga y mantener un rendimiento óptimo de la misma.
- Page 36 3. Seguimiento del punto de máxima potencia (MPPT, por sus siglas en inglés). Curva superior: Corriente de salida (I) de un panel solar como función de tensión de salida (V) El punto de máxima potencia (MPP) es el punto P máximo de la curva dónde el producto I x V alcanza el pico.
- Page 37 4. Curva de carga 4.1 Carga en tres fases El controlador de carga MPPT BlueSolar está configurado para llevar a cabo procesos de carga en tres fases: Inicial - Absorción – Flotación. 7) Fase inicial Durante esta fase, el controlador suministra tanta corriente de carga como le es posible para recargar las baterías rápidamente.
- Page 38 Preparación de la carga de ecualización: 13) Retire todas las cargas de CC conectadas a las baterías. 14) Retire todos los tapones de ventilación de la batería. 15) Compruebe el nivel de agua de la batería; debería estar justo por encima de las placas (no llenar demasiado).
- Page 39 Parámetros del selector de tipo de batería (La posición "7" es el parámetro por defecto). 12 Volt 24 Volt Posición Tensión Tensión de Tensión Tensión de Observa- Description absorción/ absorción/ ciones selector flotación ecualización flotación ecualización Sólo Ecualizació aplicable a 13.2 26.4 baterías...
- Page 40 5. Indicadores LED LED de un solo color (verde): “POWER” (encendido) LED multicolor: “CHARGE MODE’’ (modo de carga) Indicaciones LED durante funcionamiento normal: LED verde encendido: La tensión FV mayor que la tensión de la batería. LED verde apagado: La tensión FV es inferior a la tensión de la batería.
- Page 41 Indicaciones de error: Tipo de error LED de color LED multicolor verde Desconexión por baja tensión Parpadea 1 vez, off (demora para la desconexión de la carga: 6 minutos) (naranja) Sobretensión Parpadea 1 vez, (Salida de la carga desconectada) off 6 s Sobrecalentamiento Parpadea 2 (Salida de la carga desconectada)
- Page 42 6. Terminales y dibujo acotado Carga: Salida de la carga con desconexión automática de la carga en caso de baja tensión. Corriente máx.: 15A. Batería: Corriente de carga nominal: 40A. Sistema fotovoltaico Sensor de temperatura: Conectar al puerto BTS, en el lado izquierdo del controlador IMPORTANTE Primero conectar las baterías.
- Page 44 Distributor: Serial number: Version : 11 Date : 28 August 2012 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 Customer support desk...
