E
Vor dem Einbau des Differenzdruckreglers
die Einbau- und Betriebsanleitung vollstän-
dig lesen
Die Einbau- und Betriebsanleitung sowie
alle mitgeltenden Unterlagen an den Anla-
genbetreiber weitergeben
Inhalt
1. Allgemeines . . . . . . . . . . . . . . . . . . . . . . 1
2. Sicherheitshinweise . . . . . . . . . . . . . . . . 2
4. Leistungsdaten . . . . . . . . . . . . . . . . . . . . 2
5. Gerätebeschreibung . . . . . . . . . . . . . . . . 3
6. Montage . . . . . . . . . . . . . . . . . . . . . . . . . 3
7. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 3
8. Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . 4
9. Wartung und Pflege . . . . . . . . . . . . . . . . 4
10. Garantie . . . . . . . . . . . . . . . . . . . . . . . . . 4

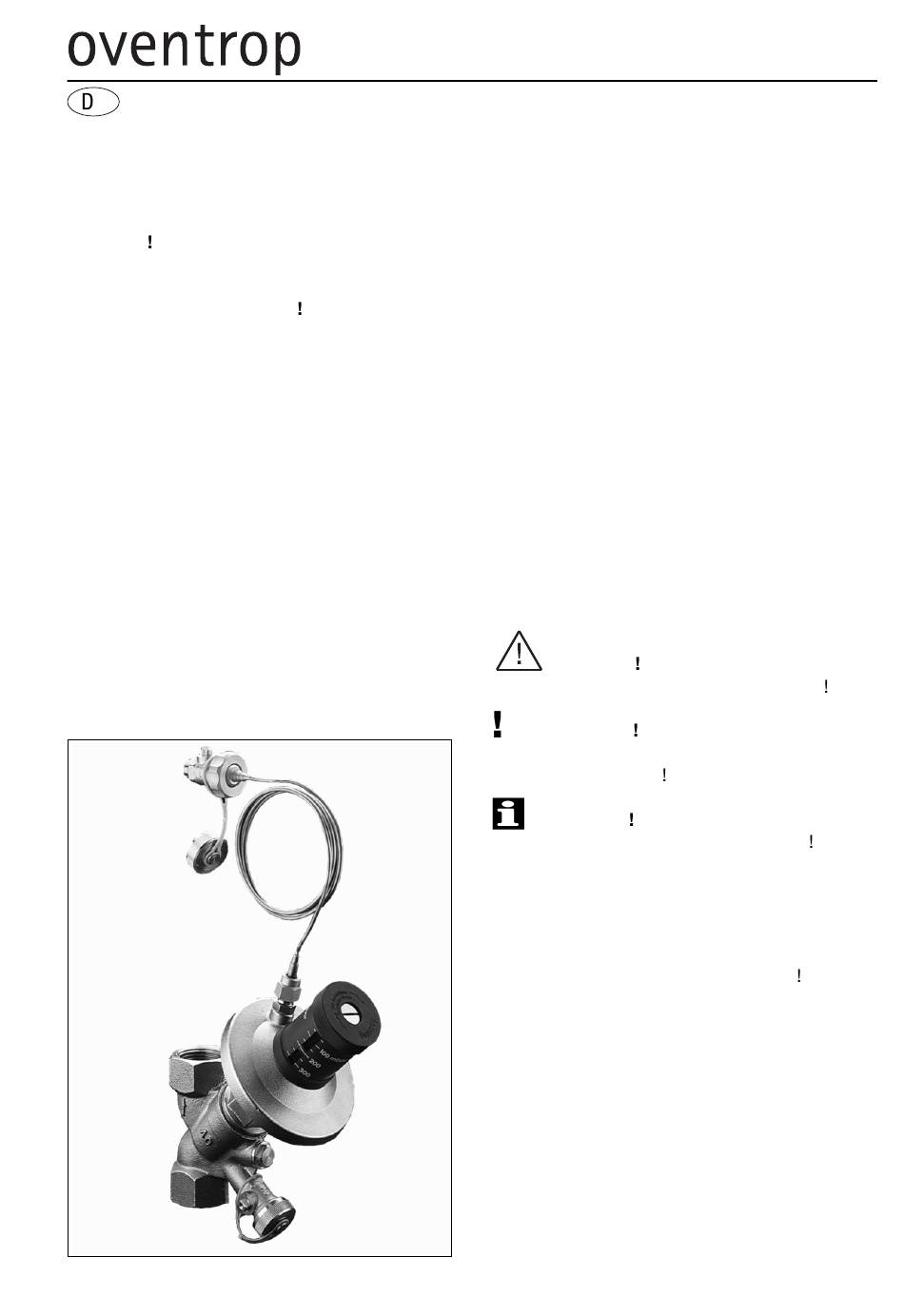

Abb. 1:

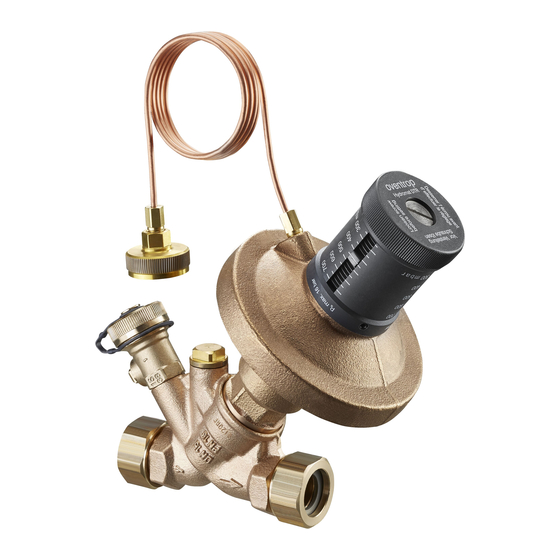

Differenzdruckregler PN 16 „Hydromat DTR"
Premium Armaturen + Systeme
Differenzdruckregler „Hydromat DTR"
Einbau- und Betriebsanleitung für den Fachhandwerker

1. Allgemeines

1.1.
Informationen zur Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient
dem Fachhandwerker dazu, das Strangregu-
lierventil fachgerecht zu installieren und in
Betrieb zu nehmen.
Mitgeltende Unterlagen:
Anleitungen aller Anlagenkomponenten.
1.2. Aufbewahrung der Unterlagen
Diese Betriebsanleitung sollte zum späteren
Gebrauch vom Anlagenbetreiber aufbewahrt
werden.
1.3. Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole
gekennzeichnet. Diese Hinweise sind zu
befolgen, um Unfälle, Sachschäden und
Störungen zu vermeiden.
GEFAHR
Unmittelbare Gefahr für Leib und Leben
Achtung
Mögliche gefährliche Situation für Produkt,
Anlage oder Umwelt
Hinweis
Nützliche Informationen und Hinweise
1.4. Urheberschutz
Die Einbau- und Betriebsanleitung ist urhe-
berrechtlich geschützt.
Technische Änderungen vorbehalten
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0) 29 62 82 - 0
Telefax
+49 (0) 29 62 82 - 400
E-Mail
mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprech-
partner finden Sie unter www.oventrop.de.
106450482
01/2017
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Hydromat DTR Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for oventrop Hydromat DTR Series

Summary of Contents for oventrop Hydromat DTR Series

  • Page 1: Table Of Contents

    Hinweis Nützliche Informationen und Hinweise 1.4. Urheberschutz Die Einbau- und Betriebsanleitung ist urhe- berrechtlich geschützt. Technische Änderungen vorbehalten OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Telefon +49 (0) 29 62 82 - 0 Telefax +49 (0) 29 62 82 - 400 E-Mail mail@oventrop.de...

  • Page 2: Sicherheitshinweise

    2. Sicherheitshinweise Der Differenzdruckregler muss von einem anerkannten Fachbetrieb unter Beachtung der für den Einsatzbereich gültigen Normen Vorschriften installiert werden. Für Schäden und Störungen die durch Nicht- beachtung dieser Anleitung entstehen, über- nehmen wir keine Haftung. Der Fall eines externen Brandes wurde bei der Auslegung des Ventils nicht berücksich- tigt.

  • Page 3: Gerätebeschreibung

    5. Gerätebeschreibung 7. Inbetriebnahme 5.1. Anwendungsbereich Achtung Die Oventrop Differenzdruckregler werden in Achten Sie darauf, dass keine Fremdkörper die Rücklaufleitungen von Warmwasser-Zen- (z.B. Späne) in das Gehäuse gelangen. Diese tralheizungsanlagen und Klimaanlagen einge- können die Funktion stören. Installieren Sie baut und halten innerhalb eines regeltechni-...

  • Page 4: Zubehör

    Anwendungsbereich bei ∆p 0 = 2 x ∆p 7.4. Bedienung der Handabsperrung Der Oventrop Differenzdruckregler kann z.B. DN 15: kvs = 2,5 für Wartungsarbeiten an der Heizungsanlage manuell geschlossen werden und übernimmt zusätzlich die Funktion eines Strangabsperr- ventiles. Zur Bedienung der Handabsperrung ist zunächst die Blockierschraube aus dem...

  • Page 5: General Information

    Note Useful information and notes 1.4. Copyright The installation and operating instructions are copyrighted. Subject to technical modification without notice. For an overview of our global presence visit www.oventrop.com. Illustr. 1: Differential pressure regulator PN 16 ”Hydromat DTR” 106450482 01/2017...

  • Page 6: Safety Notes

    2. Safety notes Einbau- und Betriebsanleitung The differential pressure regulator must be „Unibox E BV“ installed by a specialised installer with due consideration of standards and rules. The manufacturer does not accept liability for damages or malfunctions caused by nonob- servance of these instructions.

  • Page 7: Description

    ”Y” type strainer is recommended. Installation 7.3. Setting the nominal value of the differential pressure regulator is possi- The nominal value of the Oventrop differential ble in any position provided the direction of pressure regulator is infinitely adjustable. To flow conforms with the direction the arrow on do so, loosen locking screw and turn hand- the regulator body.

  • Page 8: Accessories

    Application area with ∆p 0 = 2 x ∆p 7.4. Operation of the manual isolation DN 15: kvs = 2.5 The Oventrop differential pressure regulator ”Hydromat DTR” can be closed off manually, e.g. for maintenance works, and thus addi- tionally acts as an isolating valve. To isolate...

  • Page 9: Informations Générales

    Les instructions de montage et le mode d’emploi sont protégés par des droits d’auteur. Sous réserve de modifications techniques Vous trouverez une vue d’ensemble des interlocuteurs dans le monde entier sur www.oventrop.com. Illustr. 1: Régulateur de pression différentielle «Hydromat DTR» 106450482 01/2017...

  • Page 10: Conseils De Sécurité

    2. Conseils de sécurité Einbau- und Betriebsanleitung Le régulateur de pression différentielle doit „Unibox E BV“ être installé par une entreprise qualifiée en tenant compte des normes et directives en vigueur. Nous déclinons toute responsabilité en cas de dommages et dérangements cau- sés par le non respect de ces instructions.

  • Page 11: Description Du Régulateur

    Attention Les régulateurs de pression différentielle Veillez à ce que des corps étrangers (par ex. Oventrop se montent sur le retour d’installa- copeaux) ne s’introduisent pas dans le corps, tions de chauffage ou de refroidissement et ceux-ci pouvant affecter le fonctionnement.

  • Page 12: Accessoires

    Réglage de la valeur de consigne 8. Accessoires DN 40: kvs = 15,0 Conseil • Oventrop propose des raccords à serrage et à sertir pour le raccordement du régula- teur et des douilles à souder, à braser et filetées pour le modèle fileté mâle.

  • Page 13: Informazioni Generali

    Il presente manuale d’uso e manutenzione è protetto dai diritti d‘autore. Salvo a modifiche tecniche Per ulteriori informazioni sulla ns. organizza- zione commerciale nel mondo potete consul- tare il ns sito www.oventrop.com. Fig. 1: Regolatore di pressione differenziale PN 16 “Hydromat DTR” 106450482 01/2017...

  • Page 14: Note Di Sicurezza

    2. Note di sicurezza Einbau- und Betriebsanleitung Il regolatore di pressione differenziale deve „Unibox E BV“ essere installato da un installatore qualificato con la dovuta considerazione di norme e regolamenti validi. Il produttore non si assume alcuna responsa- bilità per danni e malfunzionamenti causati dal mancato rispetto di queste istruzioni.

  • Page 15: Descrizione

    5. Descrizione 7. Primo avviamento 5.1. Applicazione ATTENZIONE I regolatori di pressione differenziale Oventrop Si prega di evitare che le impurità (ad esem- sono installati nelle tubazioni di ritorno di pio trucioli) possano penetrare nel corpo in impianti di riscaldamento o raffrescamento...

  • Page 16: Accessori

    Impostazione del valore nominale 8. Accessori DN 40: kvs = 15,0 Nota • Per il collegamento del regolatore Oventrop offre raccordi di serraggio e a pressare e per il modello filettato maschio boccole filettate, a saldare e a brasare. La gamma di accessori può essere trovata nel catalogo.
