English page 1~20
Safety Precautions ...............2~4
Precautions on use ......................4
Preparation ...........................5, 6
Name of parts ..............................5
Switch ..........................................6
Installation ..........................7~14
before installation ...................7, 8
Preparation before installation ...9, 10
Cooker hood installation .....10~13
Reattaching the removed parts ...13, 14
To the sales shop/installer:
after installation, please
provide this manual to the
user without fail.

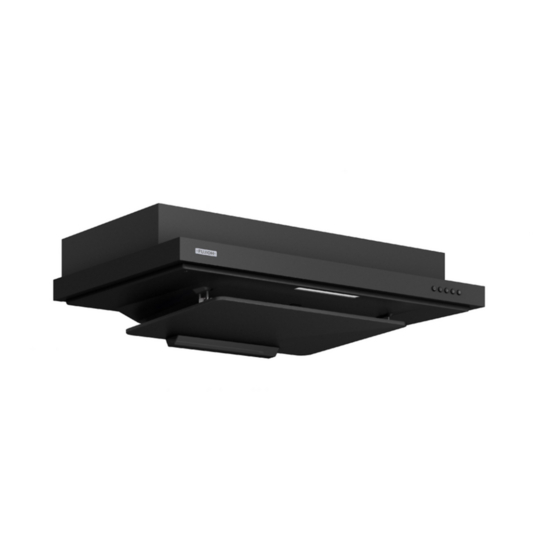

Cooker Hood
FR-FS2270/90VP
(Ventilating type)
FR-FS2290RP
(Recycling type)
Installation/Operation Manual
简体中� 21 ～ 40 页
TABLE OF CONTENTS
Thank you very much for purchasing our cooker hood.
Please read this manual thoroughly before installing/operating
the cooker hood.
Keep this manual properly for future reference after reading.
�體中� 41 ～ 60 頁
Operation checking ...................14
Maintenance ....................14~18
Precautions for maintenance .....15
to be cleaned .....................15~17
Cleaning .....................................18
Other Information .............18, 19
Specifi cations ............................18
Circuit diagram ..........................19
Service and warranty .................19
1F02 2881
*1F022881*
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Fujioh FR-FS2270/90VP
Summary of Contents for Fujioh FR-FS2270/90VP
-
Page 1: Table Of Contents
Cooker Hood FR-FS2270/90VP (Ventilating type) FR-FS2290RP (Recycling type) Installation/Operation Manual 简体中� 21 ～ 40 页 �體中� 41 ～ 60 頁 English page 1~20 TABLE OF CONTENTS Safety Precautions ....2~4 Operation checking ....14 Maintenance ....14~18 Precautions on use ......4 Preparation ......5, 6 Precautions for maintenance ..15 Detaching/Attaching of parts Name of parts ......5... -
Page 2: Safety Precautions
Safety Precautions Read the following safety precautions before installation and operation, and use the cooker hood properly and securely. These safety precautions are for correct operation of the product, preventing any harm or damage to yourself or others. These safety precautions are classified into 2 categories (“WARNING” and “CAUTION”) depending on their hazard and severity. - Page 3 WARNING Attention to Always perform exhaust adjustments. adjustment The product is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience or knowledge, unless they are under Supervision the supervision or guidance of a specially assigned person who is responsible for their requirement safety.
-
Page 4: Precautions On Use
CAUTION Prohibition Never put anything on the cooker hood. on object Otherwise, it may result in fire hazards, machine failure or injury due to detachment. placing Always wear gloves during maintenance. Using gloves Otherwise, the user may be injured by sharp edges or corners. Replacement ... -
Page 5: Preparation
Preparation Name of parts FR-FS2270/90VP FR-FS2290RP (Ventilating type) (Recycling type) Mounting bracket Switch Power plug Fan guard Hood body Filter FR-FS2270/90VP Filter (Ventilating type) : Single lter FR-FS2290RP (Recycling type) : Double lter Recti er panel Oil tray 1F02 2881... -
Page 6: Switch
List of included items FR-FS2270/90VP (Ventilating type) Name Usage Quantity — Main unit Exhaust port Connecting the main unit and the duct Soft tape Sealing the exhaust port and the duct Mounting the main unit Washer-head wood screw (∅5.1×25) Mounting the main unit Washer-head wood screw (∅5.1×45) -
Page 7: Installation
Installation Preparation and checking before installation CAUTION 1. Install the cooker hood carefully and avoid any contact with any metal parts (the metal lattice in the wall or the like) of the building. 2. Never embed the body of the cooker hood in the wall. Otherwise, it may result in the electric leakage of the unit. - Page 8 Confirmation of the installation location (Unit: mm) FR-FS2270/90VP FR-FS2290RP Power plug Power plug Length:1.5m Length:1.5m Cooker hood mounting hole detail 250/345 φ6 700/890 FR-FS2290RP Cooker hood 653/843 mounting hole detail 570/760 φ148 530/730 2-φ9 650/840...
-
Page 9: Preparation Before Installation
Preparation before installation Removing rectifier panel 1) Support the rectifier panel with both hands and slightly push it forward. Press the left and right arresters of the rectifier panel for detaching ( ① ). 2) Support the rectifier panel with both hands to slowly detach it ( ② ). 3) Uphold the rear end of the rectifier panel at the position shown in the right figure to detach it from the hanging bracket of the cooker hood ( ③... -
Page 10: Cooker Hood Installation
Fixing screw Fixing the exhaust port (M4×8) (FR-FS2270/90VP only) Soft tape Firmly fix the supplied exhaust port by fastening the supplied fixing screws (M4×8). Then attach the supplied soft tape around the supplied exhaust port. Note When attaching the exhaust port, pay attention to its shutter opening direction. - Page 11 Detach the two mounting brackets attached on the upper side of the cooker hood. Make holes on mounting surface (cabinet) Referring to the diagrams below, make holes on the mounting surface (cabinet) for the power cord and the exhaust port (FR-FS2270/90VP only). FR-FS2270/90VP FR-FS2290RP Make a hole...
- Page 12 Screw in washer-head wood screws on the mounting surface Referring to “Confirmation of the installation location” on page 8, fasten the supplied washer-head wood screws (∅5.1×25) into the mounting surface through the keyholes of the upper side of the main unit. Allow about 5mm space between the wall and screwheads for hanging the cooker hood. Note Incase reinforcement is required, arrange it through the installation service provider.
-
Page 13: Reattaching The Removed Parts
Connection of duct and exhaust port Flexible tube duct (FR-FS2270/90VP only) Exhaust port Connect ∅150 flexible tube duct or the like with the supplied exhaust port. Make the supplied exhaust port secure and air- tight using non-flammable tape such as aluminium tape, etc. -
Page 14: Operation Checking
Attaching rectifier panel 1) Securely hang the left and right hooking bracket at the rear of the rectifier panel on the hanging bracket ( ① ) of the cooker hood. 2) Support the rectifier panel with both hands and lift the front end upwards until a “snap” sound is heard, and it is secure ( ②... -
Page 15: Precautions For Maintenance
Precautions for maintenance • Before cleaning the cooker hood, be sure to disconnect the power plug from the socket, or turn off the breaker. • For safety, always wear a pair of rubber gloves while cleaning the filter and other parts. - Page 16 Rectifier Panel Detaching Fixing 1) Support the rectifier panel with both hands and slightly bracket push it upwards. Press the left and right arresters of the rectifier panel for detaching ( ① ). ➀ Press the arresters Slightly push Recti er panel 2) Support open the rectifier panel with both hands to slowly detach it ( ②...
- Page 17 Filter Detaching Slide the lock forward while holding the filter knob to remove it. Lock Pull out the filter moving it forward while supporting it with your hand so that it does not fall, then detach it from the three hooks at the bottom of the main unit.
-
Page 18: Cleaning
Do not use an organic solvent. After cleaning, wipe the exhaust outlet or cabinet with a wet cloth dipped in water to remove detergent and finally thoroughly wipe any moisture off using a dry cloth. As for cleaning of the fan, please consult Fujioh/Agent. Other Information Specifications... -
Page 19: Circuit Diagram
Circuit diagram LIGHT Mid Lo Push button switch Connector (2P) Blue LED power Connector supply (9P) Brown Black Black White Connector (3P) Fuse 5A 50Hz 220V/230V/240V AC Connector 13A 3 pin plug (Type-BF) Black (3P) Capacitor White Ferrite 3.0µF 450V Green/Yellow Connector Distribution box... - Page 21 吸 油 烟 机 （��型） FR-FS2270/90VP （内�环型） FR-FS2290RP 使用说明书 目 录 安全注意事项 ....22~24 维修保养 ......34~38 使用须知 ....... 24 维�保养注意事项 ....35 准 备 ........25, 26 拆卸 / 安装需要清洗的零部件 . .. 35~37 清 洁........38 零部件名称 ......25 其他信息 ......38, 39 操作按键 ....... 26 安 装 ......... 27~34 规 格........38 电路图 ........39 安装前的准备和检查 ... 27, 28 �理与保� ......
-
Page 22: 安全注意事项
■ 安全注意事项 安装和操作前，请阅读以下安全注意事项，以便正确、安全地使用吸油烟机。 这些安全注意事项旨在确保用户能正确使用本产品，以防对自己或他人造成危险或伤害。根据危险性和损 害程度，安全注意事项分为“警告”和“注意”两个等级。因这些注意事项对于安全至关重要，因此务必 加以注意并严格予以遵守。 安 警告 注意 如未遵守，有可能 如未遵守，有可能造成 全 造成严重伤害。 人身伤害或物品损害。 注 意 事 警 告 项 四眼炉灶 本吸油烟机设计为可安装在至多四个灶头或四眼炉灶之上。 以下 禁止拆卸、 切勿试图拆卸、进行维修或改装。 进行维修或 应请专业的技术人员进行操作。否则，可能造成火灾、触电或异常情况。 改装 严禁在交流电压超过 220V/230V/240V 的地区使用。 禁止使用 否则可能造成火灾或触电。 必须由专业技术人员进行电力布线。 组装注意 事项... - Page 23 警 告 随时调节排气。 注意调节 体质虚弱者、感官能力不足或精神状况较差者（包括儿童）或缺乏经验或知识的人员， 不适宜使用本产品，除非有专人负责其安全并为其提供与本产品使用相关的监督或指导。 监督要求 安 应对儿童严加看管，切勿让其玩弄本产品。 全 注 吸油烟机与多个燃烧燃气或其他燃料的器具一起使用时， 请确保室内通风良好。 注意通风 意 事 如果未按说明进行清洁， 可能会引发火灾。 经常清洁 项 禁止在吸油烟机下方进行烧烤。 严禁烧烤 注 意 请将本产品安装在坚固的位置。 安装注意 事项 否则，吸油烟机可能掉落，并造成人身伤害或物品损害。 捏住电源 断开电源时，应捏住电源插头，切勿拉拽电线。 插头端部， 否则可能会损坏电线，并引发火灾或触电。 拔掉插头 长时间不使用吸油烟机时，务必从插座上拔下电源插头，或断开断路器。...
-
Page 24: 使用须知
注 意 请勿在吸油烟机上放置任何物品。 禁止放置 物品 否则可能导致火灾、机器故障或因物品掉落导致受伤。 维修保养时务必戴上工作手套。 戴工作手套 否则可能会被尖锐边角划伤。 安 全 如果电线受损，必须由制造商、服务代理机构或拥有同等资格的人员予以更换，以免造 更换受损 注 电线 成危险。 意 事 LED 灯打开时， 请勿直视。 禁止 项 当油杯内油量达到一半时， 请及时清理， 以防止油溢出或移除油杯时油杯内有油滴落。 注意 安装注意 为防止本产品掉落， 使用塑料膨胀管时， 请配用相应规格的钻头， 以确保无缝贴合。 事项 确保将排气管接到室外。为避免发生火灾并保持清新空气的流通，请将废气排到室外。 严格执行... -
Page 25: 准 备
准 备 零部件名称 FR-FS����/��VP FR-FS����RP （外排型） （内循环型） 准 挂钩 备 操作按键 电源插头 LED 灯 叶轮 防护网 机身 过滤网 FR-FS����/��VP 过滤网 （外排型） ：单滤网 FR-FS����RP （内循环型）: 双滤网 整流板 油杯 1F02 2881... -
Page 26: 操作按键
装箱清单 FR-FS2270/90VP（外排型） 名称 用途 数量 主机 — 排气口 连接主机和排气管 准 软密封带 密封排气口和排气管 垫圈木螺丝（∅5.1×25） 安装主机 备 垫圈木螺丝（∅5.1×45） 安装主机 固定螺丝（M4×8） 安装排气口 油杯 集取使用过后的油 FR-FS2290RP（内循环型） 名称 用途 数量 主机 — 垫圈木螺丝（∅5.1×25） 安装主机 垫圈木螺丝（∅5.1×45） 安装主机 油杯 集取使用过后的油 操作按键 按钮 关闭叶轮 按钮 用于轻油烹饪（蒸煮等）... -
Page 27: 安装前的准备和检查
安 装 安装前的准备和检查 注 意 1. 安装吸油烟机时应小心谨慎，避免接触建筑物的任何金属零部件（墙壁上的金属网等） 。 2. 切勿将吸油烟机机身嵌入墙内。否则，可能会导致主机漏电。 安 3. 热烟道用于将燃烧气体或其他燃料产生的烟气排出室外，因此不得将吸油烟机产生的空气排入热烟道 中（本条规定不适用于可将空气排放回室内的吸油烟机） 。 装 4. 当吸油烟机正好位于炊具上方时， 炊具的上边缘与吸油烟机下边缘之间的距离应为 650mm~850mm。 如果炊具使用说明书规定了更大间距，则必须加以考虑。 5. 使用宽度小于吸油烟机宽度的燃气灶。 6. 避免使用规格发生变动的吸油烟机，例如操作按键被改装。 7. 切勿将吸油烟机安装在潮湿区域或其他潮湿房间，否则可能会导致触电或损坏。 8. 切勿将吸油烟机安装在环境温度超过 40℃的位置，否则可能会导致机器故障。 9. 为防止伤手，安装吸油烟机时请戴上工作手套。 10. 如果电线受损，应由制造商或其服务代理机构或拥有同等资格的人员进行更换，以防发生任何危险。 检查安装面的强度 安装面应具有足够的强度来支撑吸油烟机。应将吸油烟机安装在能够牢固持久地支撑吸油烟机重量的 位置。 【产品重量 15kg（FR-FS2270VP） 、17kg（FR-FS2290VP） 、18kg（FR-FS2290RP） 】 ... - Page 28 确认安装位置 （单位：mm） FR-FS����/��VP FR-FS����RP 电源插头 电源插头 长度： �.�m 长度： �.�m 吸油烟机 安装孔细节 ��� ���/��� ��� φ� 安 装 ��� ���/��� FR-FS����RP ��� 吸油烟机 ���/��� ��� ��� 安装孔细节 ���/��� ���/��� ��� φ��� �-φ� ���/���...
-
Page 29: 安装前的准备工作
安装前的准备工作 卸下整流板 1） 用双手撑住整流板，轻轻向前推。按下整流板左右搭扣，使其分离（ ① ） 。 2） 用双手撑住整流板，慢慢将其分离（ ② ） 。 3） 在右图所示位置举起整流板后端，将其从吸油烟机的吊卡上卸下（ ③ ） 。 确保同时卸下左右两处。否则会造成金属零部件变形。 吊卡 安 挂钩 轻推 装 ② 整流板 打开 ① ③ 吊卡 按压搭扣 卸下过滤网 把手 锁扣 握住过滤网把手，向上滑动锁扣，将其拆下。 取出过滤网， 使其上移， 同时用手支撑， 使其不会掉落， 然后将其从主机底部的三个挂钩上卸下。 过滤网 挂钩 卸下油面板 1) 将油面板固定至机身的两个螺丝拧松 ( ① )。 2) 用双手撑住油面板，慢慢将其分离... -
Page 30: 吸油烟机的安装
固定排气口 固定螺丝 (M�×�) （仅限 FR-FS2270/90VP） 软密封带 用提供的固定螺丝（M4×8）将提供的排气口固定好。 然后在提供的排气口周围贴上提供的软密封带。 注 意 连接排气口时， 应注意挡气板的开启方向。 安 正确 如果安装不当，可能导致排气不畅、异常 错误 噪音等。 装 吸油烟机的安装 壁挂式 将垫圈木螺丝拧入墙面 �mm 参考第 28 页的“确认安装位置” ，将提供的垫圈木螺丝（∅5.1×45） 插入安装架左右锁孔的安装壁中。在墙壁和螺丝头之间留出约 5mm 的 间隙，以便悬挂吸油烟机。 锁孔 垫圈木螺丝 （∅�.�×��） 注 意 如需加固，请与安装服务商联系安排。 安装吸烟油机 垫圈木螺丝 1） 将吸油烟机的锁孔对准提供的垫圈木螺丝，... - Page 31 将 ∅150 弹性排气管或类似零部件与提供的排气 口相连接。 使用阻燃带，如铝带等（不随机提供）固定提供 的排气口，并保证其气密性。 注 意 排气管越长，通风效果越差。 安 采用阻燃带（铝带等）密封 装 完成此操作后，继续第 33 页的“将卸下的零部 件重新组装起来” 。 上侧安装 从吸油烟机上卸下挂钩 挂钩 卸下连接在吸油烟机上两侧的挂钩。 在安装面（橱柜）上打孔 参考下图，在安装面（橱柜）上打孔，用于敷设电线和当作排气口（仅限 FR-FS2270/90VP） 。 FR-FS����/��VP FR-FS����RP 打出电线穿孔 打出电线穿孔 打出排气口孔 ��� �� �� （俯视图） �� �� ��� 橱柜 ���/��� ��� ���/���...
- Page 32 将垫圈木螺丝拧入安装面 参考第 28 页的“确认安装位置” ，将提供的垫圈木螺丝（∅5.1×25）插入主机上侧锁孔的 安装面。在墙壁和螺丝头之间留出约 5mm 的间隙，以便悬挂吸油烟机。 注 意 如需加固，请与安装服务商联系安排。 安 装 �mm 垫圈木螺丝 (∅�.�×��) 临时固定孔 安装面（橱柜） 墙 在安装面上安装吸油烟机（橱柜） 1） 如右侧所示，将吸油烟机上侧的临时固定孔 对准上述安装好的螺丝插上去，并将临时固 定孔滑至螺丝的底端（ ① ） 。 * 牢牢端住吸油烟机，确保吸油烟机在此过程 电线 中不会掉落。 ① 2） 将 4 个提供的垫圈木螺丝（∅5.1×25）完全 拧入临时固定孔中（ ② ） 。 3） 将提供的 2 个垫圈木螺丝（∅5.1×25）拧入 吸油烟机上侧的 2 个圆孔中，位置如右图所示 （ ③ ）...
-
Page 33: 将卸下的零部件重新组装起来
连接排气管和排气口 弹性排气管 （仅限 FR-FS2270/90VP） 排气口 将 ∅150 弹性排气管或类似零部件与提供的排气 口相连接。 使用阻燃带，如铝带等（不随机提供）固定提供 的排气口，并保证其气密性。 注 意 排气管越长，通风效果越差。 安 采用阻燃带（铝带等）密封 装 将卸下的零部件重新组装起来 安装油面板 将油面板的后端卡住凹槽，然后抬起其前部。 握住油面板，用 2 个螺丝将其固定。 螺丝 油面板 安装过滤网 锁扣 将主机搭扣插入过滤网后侧，然后将过滤网前侧推 到主机上。向后滑动锁扣，将过滤网固定就位。 把手 注 意 安装过滤网时，务必用手握住过滤网。 否则，过滤网可能会掉落，并导致人员受伤。 1F02 2881... -
Page 34: 运行检查
安装整流板 1） 将整流板后端的左右挂钩牢固吊挂在吸油烟机的吊卡（ ① ）上。 2） 双手一边撑住整流板，一边向上举起前端直到发出“咔哒”声，然后将其固定（ ② ） 。 安装完成后，上下拉动一下整流板，确保其不会掉落。 安 装 注 意 为避免因未锁好而导致固件脱落，请务必保证整流板固定到位。 吊卡 确保牢固锁定。 维 挂钩 修 保 养 ① ② 闭合 安装油杯 将提供的油杯安装到整流板上。将提供的油杯的 2 个凸出部对 准整流板的安装挂钩，插入，向后滑动，并将其固定。 挂钩 运行检查 关闭配电盘上的断路器，然后将电源插头插到插座上。 将断路器打开后， 再将吸油烟机打开， 检查其运行情况。有关操作按键和运行状态， 请参考第 26 页说明。 吸油烟机运转时，检查叶轮各档是否正常。 经检查，确认无异常噪声或振动。 ... -
Page 35: 维�保养注意事项
维修保养注意事项 清洁吸油烟机前，务必从插座上拔下电源插头，或关闭断路器。 为安全起见，清洁过滤网等零部件时，应戴好橡胶手套。 特别注意，防止将水泼到电机、操作按键、接插件之类的电器零 部件上。请勿向电器零部件喷洒任何类型的洗涤剂。否则会造成 故障。 维 修 保 请勿用例如稀释剂之类的溶剂、苯类、抛光粉等清洁涂漆表面、 养 油面板等，否则会使这些零部件失去光泽或造成划痕。 请勿用硬毛刷之类的物品擦洗各零部件，否则会使零部件受损。 如果不按照说明书规定进行清洗，吸油烟机可能存在起火危险。 拆卸 / 安装需要清洗的零部件 请按照与拆卸时相反的步骤，安装各零部件。 油杯 拆卸 将 2 个突出部从整流板挂钩中拉出，以拆下油杯。拆卸时， 确保油杯内的油不会溢出或洒出。 注 意 挂钩 短时间内可能不会积聚大量废油脂，这取决于使用频率， 这属于正常现象。 安装 将油杯安装到整流板上。将油杯的 2 个突出部与整流板的 安装挂钩对齐。插入突出位置，向后滑动油杯并将其固定。... - Page 36 整流板 拆卸 吊卡 1） 用双手撑住整流板，同时轻轻上推。按压整流板的左右 ① 的搭扣，将其卸下（ ① ） 。 按压搭扣 轻推 整流板 维 修 保 吊卡 2） 用双手支撑打开整流板，同时慢慢地将其卸下（ ② ） 。 养 挂钩 ③ 3） 将整流板后端抬起，位置如右下图所示，将其从吸油烟 机的吊卡上卸下（ ③ ）. 请一定同时卸下左右两处。否则会造成金属零部件变形。 ② 打开 卸下 吊卡 挂钩 1） 将整流板后端的左右挂钩牢固吊挂在吸油烟机的吊卡上 （ ① ） 。 ① 2） 双 手 一 边 撑 住 整 流 板， 一 边 向 上 举 起 前 端 直 到 发 出 “咔哒”声，将其固定（ ② ）...
- Page 37 过滤网 拆卸 握住过滤网的把手，向前滑动锁扣，将其拆下。 锁扣 向前移动拉出过滤网，同时用手撑住，确保其不会掉落，然后将 其从主机底部的三个挂钩上拆下。 把手 注 意 拆卸过滤网时，务必用手握住。 否则，过滤网可能会掉落，进而导致受伤。 维 过滤网的拆卸 / 组装 修 FR-FS2290RP（内循环型） ：仅适用于双滤网 保 养 【拆卸】 打开约 �cm 1） 按松开方向，转动把手，将其拆下。 * 请勿弄丢拆下的把手。 松动 2） 将上侧（螺孔所在位置）打开约 5cm，然后 将过滤网从底部的凹槽中拉出，将其拆下。 把手 凹槽 【组装】 1） 使过滤网的把手孔对准同一位置，将过滤网安 装到凹槽中。 把手孔 2） 按拧紧方向，转动把手，使其固定到位。 对准把手孔...
-
Page 38: 清 洁
严禁使用有机溶剂。清洁后，用水冲洗干净，去除所有残留的清洁剂， 最后用干布彻底擦掉所有水分。 注 意 清洁整流板时，应将其放在平坦表面上，避免导致任何变形。 其 排气口 / 橱柜 他 ( 仅限 FR-FS2290RP) 信 如未定期清洁整流板和过滤网，油污可能会积聚在排气口或橱柜上。如在排气口或橱 息 柜处发现油污，请使用中性洗涤剂和软布擦拭。请勿使用有机溶剂。清洁后，用蘸水 的湿布擦拭排气口或橱柜，擦干净洗涤剂，最后用干布彻底擦掉所有水分。 叶轮 关于叶轮的清洁，请咨询富士帝或代理商。 其他信息 规 格 FR-FS2270/90VP（外排型） 额定电压（V） 档位 额定频率（Hz） 消耗功率（W） 风量（m3/h） 噪声（dB） 高档 中档 低档 高档 中档 低档 高档 中档 低档 消耗功率含照明灯 3.5W FR-FS2290RP（内循环型）... -
Page 39: 电路图
电路图 照明 高档 中档 低档 关闭 按钮开关 LED 灯 接插件 (�P) 红 红 蓝 红 接插件 LED 电源 (�P) 黑 黑 棕 白 接插件 (�P) 保险丝 �A ��Hz ���V/���V/���V AC ��A 三芯电源插头 接插件 (Type-BF) 其 黑 (�P) 他 红 电容器 铁氧体磁芯...
