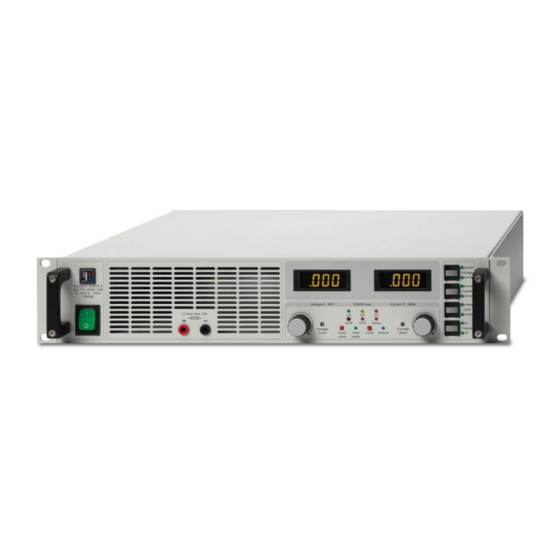

Labornetzgerät
Laboratory Power Supply
EA-PS 9080-100
0...80V / 0...100A / 3,0kW
Art.-Nr.: 15100770

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EA-PS 9080-100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elektro-Automatik EA-PS 9080-100

Summary of Contents for Elektro-Automatik EA-PS 9080-100

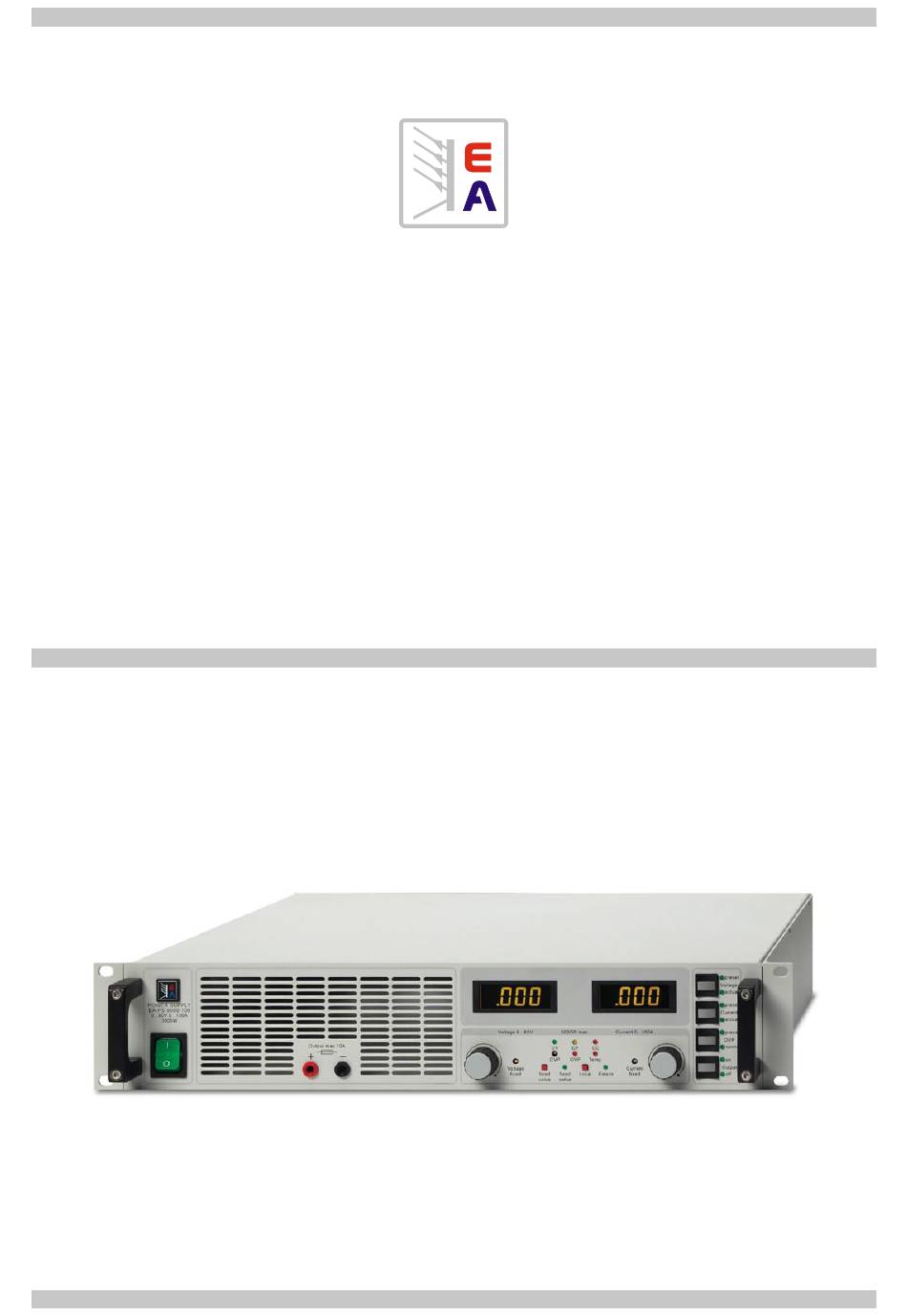

  • Page 1 Labornetzgerät Laboratory Power Supply EA-PS 9080-100 0...80V / 0...100A / 3,0kW Art.-Nr.: 15100770...
  • Page 2 ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 3: Table Of Contents

    Besondere Hinweise English Page Safety General Technical data Connections Functions 16-18 Interfaces External control 0-1 Front panel Rear panel Control panel does not apply to non-german locations 15100770_MA_05, 1/008 ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 4: Sicherheitshinweise

    Das Gerät ist als Tischgerät ausgeführt. Durch den beiliegenden Umbausatz kann die Mechanik leicht für einen 19“- Einbau umgerüstet werden. .4 Sondergeräte S01: Ausgangskapazität modifiziert auf 330uF, Frontausgang entfernt ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 5: Technische Daten

    19“ HE 460mm Gewicht 13,0kg Sicherheit EN 60950 EMV-Norm EN 61000-6- / EN 550 Klasse B Überspannungskategorie Klasse II Schutzklasse Klasse I Zubehör USB-Schnittstelle UTA1 IEEE-Schnittstelle inkl. RS3 PSP561 ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 6: Geräteanschluss

    4.8 Anschluss Erweiterungskarte Das Gerät kann optional mit einer Karte ausgestattet werden welche einen IEEE-Bus und eine RS3 Schnittstelle beinhaltet. Die Anschlüsse hierfür befinden sich auf der Rückseite des Gerätes. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 7: Funktionsbeschreibung

    Bereich befindet (OT-LED leuchtet nicht) Achtung : Das Gerät schaltet sich nach einem Abschalten wegen zu hoher Temperatur selbsttätig wieder ein, wenn sich die Gerätetemperatur erneut im erlaubten Bereich befindet. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...
  • Page 8 Slave-Geräten voll aufgedreht sein, damit nicht ein einzelnes Gerät zu früh in die Begrenzung geht. Bei jedem Gerät können an den LCD-Anzeigen die lokalen Werte von Strom und Spannung abgelesen werden. Es findet keine Summenbildung über die Gesamtspannung statt. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 9: Funktionsbeschreibung

    CP = Leistung geregelt ( Control Power) 5.16 LED Extern Wird das Gerät über eine Schnittstelle gesteuert leuchtet die LED Extern und die Potentiometer für Strom und Span- nung sind deaktiviert. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 10: Schnittstellen

    (PSEL = 10V = max. Leistung) oder durch Spannungsteiler (Pin 1, Pin 18, Pin 0) oder durch eine externe Spannung an Pin 18 und Pin 0/1. Siehe auch Kapitel 7. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 11: Externe Steuerung

    Referenzspannung VREF (Pin18): dies ist eine stabilisierte und abgeglichene Referenzspannung von 10.000V, die bis 5mA belastbar ist und zum Einspeisen der Sollwerte in die Sollwerteingänge PSEL/CSEL und VSEL dient. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...
  • Page 12 Einstreuungen und Spannungsabfall über die Leitungen zu vermeiden. Werden die Massen nicht verbunden so muß ein Vielschicht- oder Keramikkondensator 100nF/25V zwischen beide platziert werden. Siehe Bespielbild unten. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 13: Safety

    All power and voltage classes are built in 19“ cases for rack mounting or as desktop units. They can easily be modified as desktop or 19“ rack units by use of the included kit. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 14: Technical Data

    13.0kg Weight EN 60950 Safety EN 61000-6- / EN 550 Class B EMI-Standard Class II Over voltage category Class I Protection class Accessories UTA1 USB-Interface PSP561 IEEE-Interface incl. RS3 ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 15: Connections

    For details see chapter „Analogue interface“. 4.8 Extension card The unit can be optionally equipped with an IEEE-Bus/RS 3 Interface card. The connections are on the rear of the unit. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 16: Functions

    The LED „OT“ is lit. The output can only be re-activated if the temperature is in the allowed range again. Attention! The output will switch on automatically if the temperature sinks back to a level within the allowed range. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...
  • Page 17 On each unit the local values of voltage and current are indicated on the LCD meters. There is no totals formation of the total voltage. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 18: Functions

    1.16 LED „Extern“ In case the unit is controlled externally, the LED „Extern“ is lit and the control elements for voltage, current and power on the front panel are deactivated. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 19: Interfaces

    This can either be done with a bridge from pin 1 to pin 18 (PSEL = 10V = max. power) or with a voltage divider (pin 1, pin 18, pin 0) or with an external voltage at pin 18 and pin 0/1. Also see chapter 14. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 20: External Control 0-1

    Reference voltage VREF (Pin18): this is a stabilized and calibrated reference voltage of 10.000V, which might be loaded up to 5mA and which serves to feed the nominal value inputs PSEL/CSEL and VSEL. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...
  • Page 21 If the grounds are not connected to each other at the application, a layer built capacitor (or ceramic) of 100nF/25V must be placed between them. See figure below. ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...

  • Page 22: Front Panel

    A. Frontansicht / Front panel Netzschalter Main switch Ausgang, abgesichert, bis 10A belastbar Output, protected, max.10A load Lufteintritt Air inlet Bedienfeld Control panel ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...
  • Page 23 Optional IEEE-Bus with RS 3 DC-Lastausgang DC load output Sicherung Frontbuchsen MT10A Fuse for front output sockets MT10A Luftaustritt Air outlets Netzanschluß Kaltgerätestecker 16A Mains socket IEC-30, 16A Netzsicherung T16A Mains fuse T16A ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...
  • Page 24 5. LED normal OVP 6. LED Output On 6. LED output on 7. Schalter Output On / Off 7. Switch output on / off 8. LED Output Off 8. LED output off ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...
  • Page 25 „…Bei Geräten mit zweipoliger Abschaltung und symmetrischer kapazitiver Schaltung darf der Meßwert bei diesem Verfahren halbiert werden…“ Grafische Verdeutlichung der symmetrischen Schaltung Beispieldarstellung aus der Norm, Bild C.4a, ortsveränderliche Geräte der Schutzklasse I ✈ © EA Elektro-Automatik, DE-41747 Viersen, Helmholtzstr. 31-33, 016-3785-0, Fax 016-1630...
