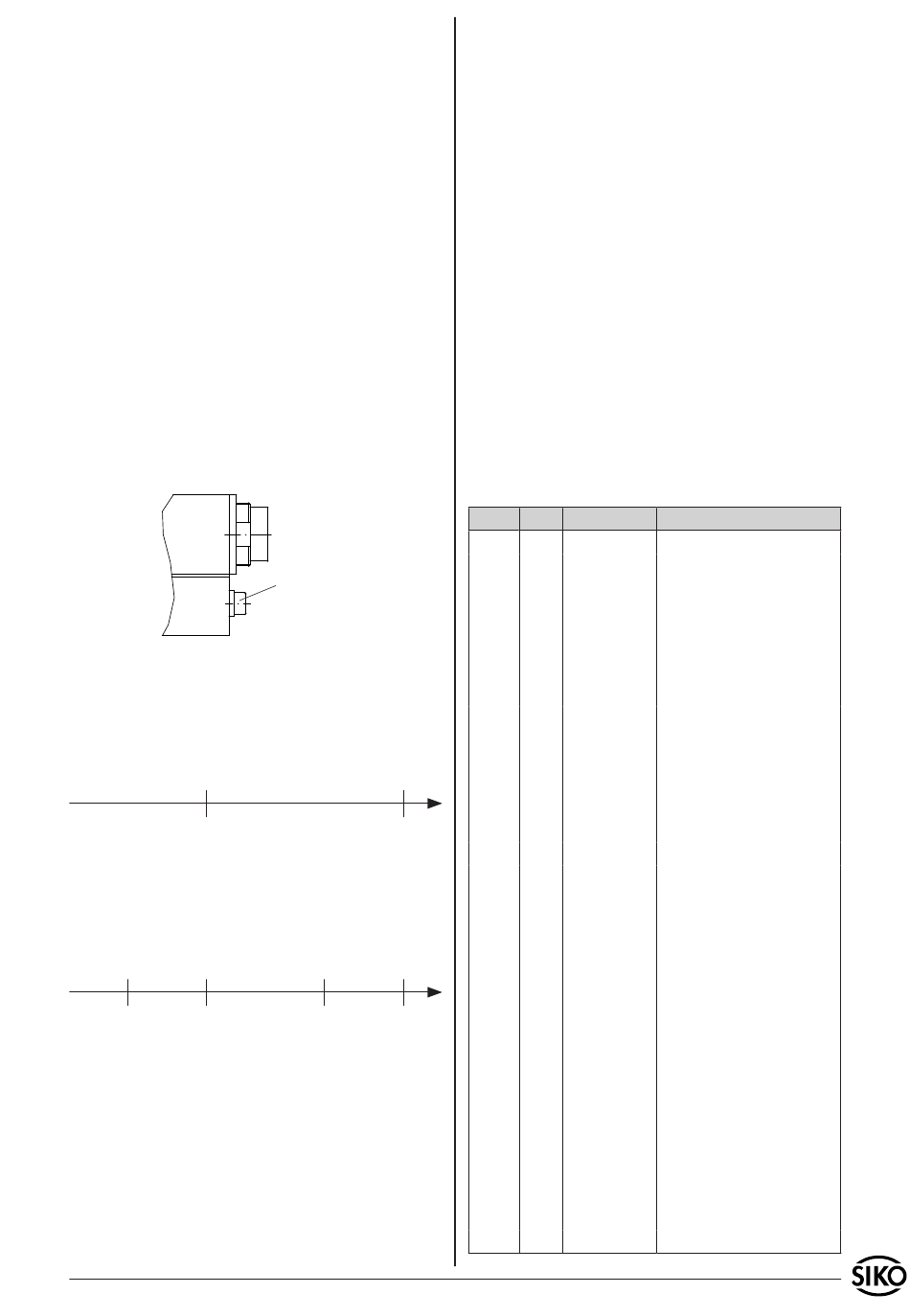

Siko MSA511 User Information page 5

5.4 Sinus-/Cosinus-Ausgang
Der MSA511 stellt einen Sinus und Cosinus Aus-
gang zur Verfügung.
Periodenlänge
Amplitude
Gleichspannungsanteil
Impedanz
5.5 Nullung
Der Sensor kann auf drei Arten genullt werden:
1. Aktivieren des Nullungseinganges (siehe Kapitel
4.1) mit +24VDC (länger als 2 Sekunden).
2. Schnittstellenbefehl "l" (siehe Kapitel 7).
3. Verwendung der Nullungsschraube. Zylinder-
kopfschraube mit einem Sechskantstiftschlüssel
(SW2,5) bis zum spürbaren Anschlag her-
ausdrehen. Nach ca. 1 Sekunde die Schraube
wieder ganz eindrehen, damit die Dichtwirkung
gegeben ist.
5.6 Messbereich
Bandkodierung:
Die absolute Kodierung des MBA511 erlaubt einen
max. Messbereich von 20480mm.
0
+20479999 +1
Positionswert (-480,000 ... +20.000mm)
Damit an der Position 0 keine Sprünge um den Ma-
ximalwert auftreten, wird dieser Maximalwert auf
20m begrenzt. Dadurch kann in negativer Verfahr-
richtung ein Bereich bis -480mm erfasst werden.
0
-1 +1
+1999999 -48000
6. Fehlerbehandlung
Typische Fehler, die bei Anbau und Betrieb auf-
treten können:
• Der Sensor ist nicht, oder nicht korrekt ange-
schlossen (Pinbelegung siehe Kapitel 4).
• Die Abstandstoleranz
wurde nicht eingehalten (über die gesamte
Messstrecke!) oder der Sensor streift auf dem
Magnetband (siehe Abb. 7).
MSA511+MBA511 Datum 15.02.2010
: 5mm
: 1Vss
: 2,5V
: 100Ω
Nullungsschraube
0
+20479999 +1
0
-1 +1
+1999999 -48000
zwischen Sensor/Band
• Kabelunterbrechung / Abtrennung durch scharfe
Kanten/Quetschung.
• Der Sensor ist mit der aktiven Seite vom Band
abgewandt montiert (siehe Abb. 8).
• Sensor und Band sind zueinander falsch ausge-
richtet (siehe Kapitel 1).
• Magnetische Felder in unmittelbarer Nähe der
Messfläche verfälschen die Messwerte, ggf. sind
Maßnahmen zur Abschirmung nötig.
• Falsche Messwerte infolge EMV Störungen (siehe
Kapitel 4).
7. Befehlsliste Servicemode
Parameter: 19200 Baud, kein Parity, 8Bit, 1
Stopbit, ohne Handshake
Ausgabe: ASCII / Hexadezimal
Wertebereiche: 2/3 Byte: 0...65535 / 0...± 2
Alle Ausgaben, die eine Bestätigung ">" beinhalten,
werden mit einem "CR" (Dez 13) abgeschlossen.
Befehl Länge Antwort
a 1/13 "MSA511V1.00>" Gerätetyp/Softwarekennung
b 1/4 "ba3f"
cxy 3/4 "xy>"
dxyabcd 7/2 ">"
g 1/8 "a3170216"
k 1/0 ""
l11100 6/2 ">"
p11100 6/2 ">"
q 1/2 "31"
s11100 6/2 ">"
tx 1/2 ">"
u 1/5 "abc"
yx 2/10 "+abcdefg>"
z 1/10 "+abcdefg>"
Art.Nr. 81105
23
Beschreibung
2x2 Byte Analog-Wandlerwerte
(4 Byte)
EEPROM-Werte auslesen
xy = Adresse 00 ... 63 Rückga-
bewert 2 Byte Hexadezimal
EEPROM-Werte speichern
xy = Adresse 00 ... 06 abcd 2
Byte-Wert Hexadezimal
2 Byte Offset-0;
2 Byte Offset-1;
2 Byte Ink-Gap;
2 Byte Abs-Nullwert
Software-RESET
Gerät nullen (Positionswert auf
Null setzen)
Abgleich starten
1. Byte = Mode;
2. Byte = Abgleichflag
Gerät auf default-Werte setzen;
Abgleich wird gelöscht!
default-Werte:
Zählrichtung = auf
(in Verfahrrichtung steigende
Werte, siehe Abb.1)
Nullpunktwert = 0
Zählrichtung setzen
x=0: normal
x=1: invers
a = quadrant (0 oder 1);
b = Pol1-Sensor (0 oder 1);
c = Pol2-Sensor (0 oder 1)
x=0: Feinwert
x=1: Grobwert
x=2: abs-wert-0
x=3: abs-wert-1
x=4: Positionswert
Positionswert
Änd. Stand 48/10 5
