Siko MSA511 User Information page 3

(GND) muss sternförmig und großflächig erfolgen.
Der Anschluss der Abschirmung an den Potenti-
alausgleich muss großflächig (niederimpedant)
erfolgen.
• Das System muss in möglichst großem Abstand von
Leitungen eingebaut werden, die mit Störungen
belastet sind; ggfs. sind zusätzliche Maßnahmen
wie Schirmbleche oder metallisierte Gehäuse
vorzusehen. Leitungsführungen parallel zu Ener-
gieleitungen sind zu vermeiden.
• Schützspulen müssen mit Funkenlöschgliedern
beschaltet sein.
Spannungsversorgung:
Leistungsaufnahme:

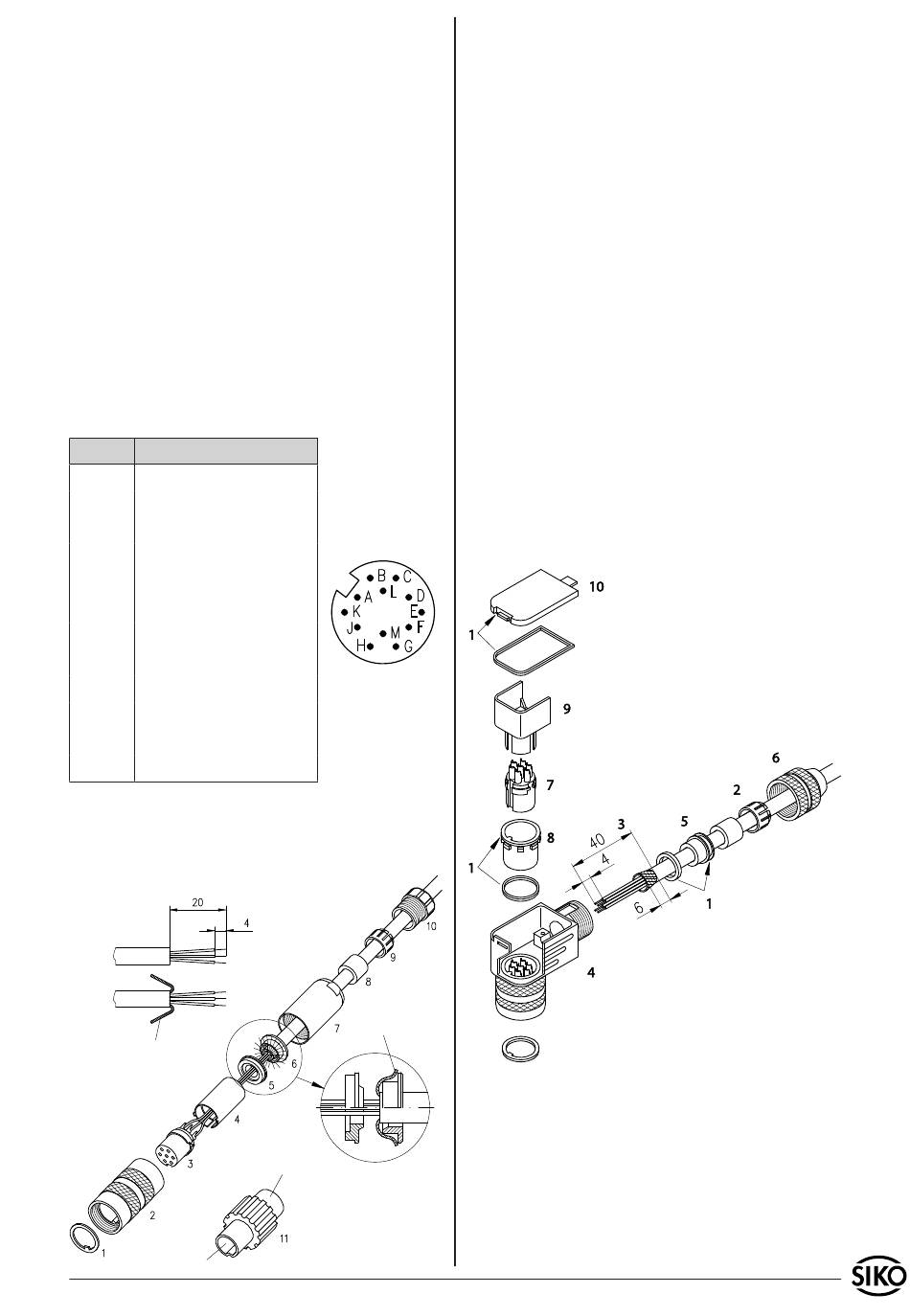

4.1 Anschlussbelegung (Kabellänge max. 100m)
12-pol. Stiftkontakt:
Pin Belegung
A SSI Daten-
B SSI Daten+
C SSI Takt-
D SSI Takt+
E +24VDC
F Sinus
G RS485 DÜA
H RS485 DÜB
J GND
K N.C.
L Nullungseingang
M Cosinus
4.2 Anschlussstecker
12-pol. Gegenstecker gerade
Bei SIKO als Zubehör unter Art.Nr. 76572 erhält-
lich.
Schirm
Stiftteil
MSA511+MBA511 Datum 15.02.2010
24 VDC -20% ... +20%
< 3 Watt
Ansichtseite =
Steckseite
Schirm
Buchsenteil
1. Pos. 6 ... 10 über Kabelmantel schieben.
2. Kabel abisolieren.
3. Schirm umlegen.
4. Pos. 5 auf Litzen schieben.
5. Litzen an Pos. 3 löten (entspr. Anschluss-
plan).
6. Abstandhülse Pos. 4 aufweiten und über Litzen
stülpen, zusammendrücken und auf Pos. 3 ste-
cken. Schlitz und Nut (Pos. 3 und 4) müssen
deckungsgleich sein.
7. Pos. 6 an Pos. 5 drücken, überstehenden Schirm
abschneiden.
8. Pos. 2 und 7 aufschieben und mittels Montage-
werkzeug Pos. 11 verschrauben.
9. Pos. 8 in Pos. 9 stecken, beides in Pos. 7
schieben.
10. Pos. 10 mit Pos. 7 verschrauben.
11. Pos. 1 in Pos 2. schieben.
12-pol. Gegenstecker winkel
Bei SIKO als Zubehör unter Art.Nr. 79666 erhält-
lich.
Gehen Sie schrittweise vor:
1. Dichtungen montieren (3x).
2. Kabelteile auffädeln.
3. Kabel und Schirm abmanteln.
4. Litzen durch das Gehäuse fädeln.
5. Schirmring, Klemmkorb montieren.
6. Druckschraube leicht andrehen.
Art.Nr. 81105 Änd. Stand 48/10 3
