INSTALLATION MANUAL
2100SFK Steel Framing Kit
For use with Valor 2100PK model fi replaces only
18-7/16"
[468 mm]
between
fl anges

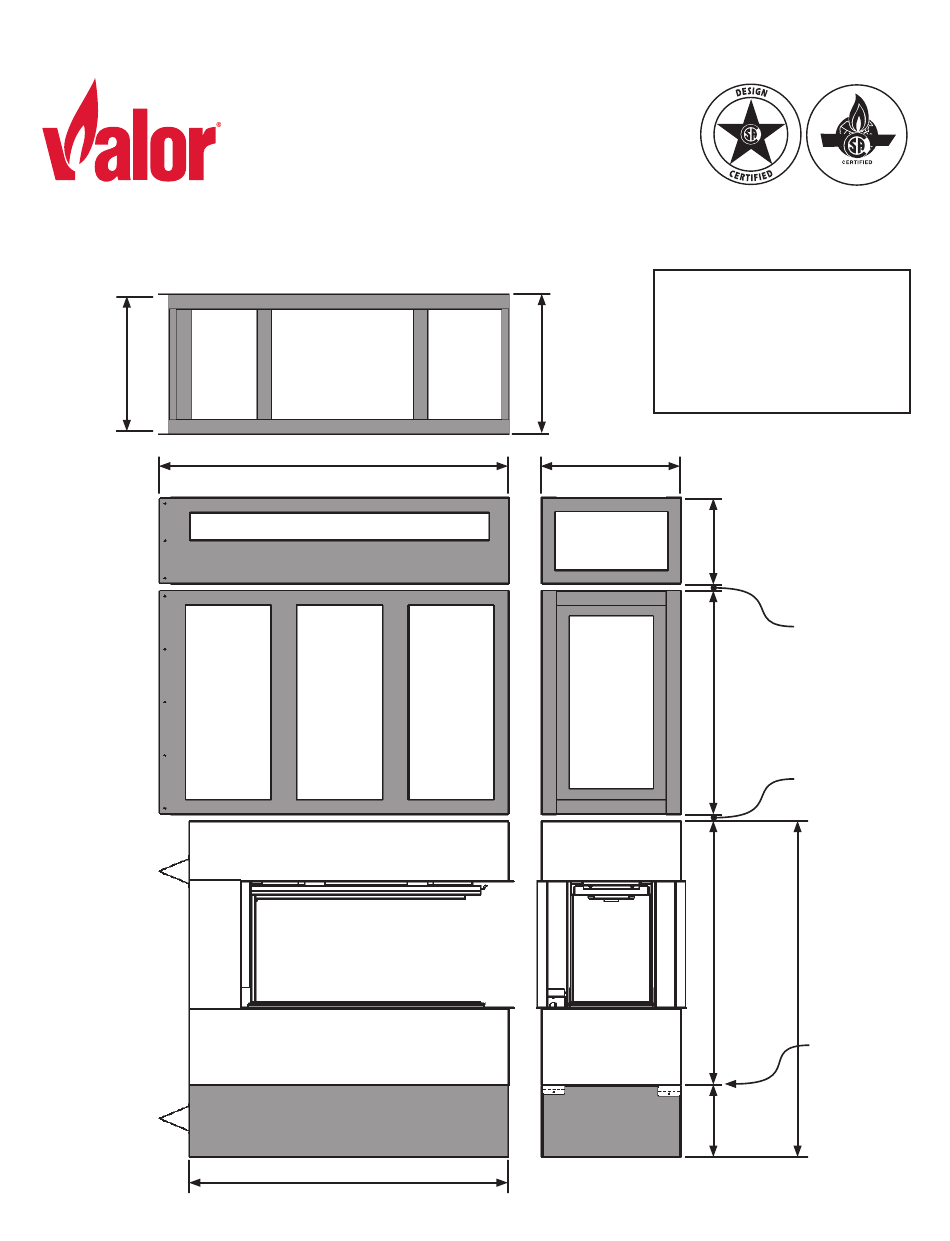

Side View
4007778-01
©2019, Miles Industries Ltd.
LX1 Series
Top View
46-3/4" [1187 mm]
(to wall)
42-11/16" [1085 mm]
Minimum overall installed
height (including minimum
18-1/2"
separations above and below
[470 mm]
middle section):
outside of
87-1/16" [2211 mm]
fl anges
18-1/2"
[470 mm]
11-5/8"
[295 mm]
30"
[762 mm]
35-5/16"
[897 mm]
9-5/8"
[245 mm]
Front View
Minimum
separation
1/4" [7 mm]
Minimum
separation
1/4" [7 mm]
44-15/16"
[1142 mm]
Fireplace
rests directly
on base (feet
and stand-
off s do not
add height)
Advertisement
Table of Contents
Related Manuals for Valor 2100SFK
Summary of Contents for Valor 2100SFK
- Page 1 INSTALLATION MANUAL LX1 Series 2100SFK Steel Framing Kit For use with Valor 2100PK model fi replaces only Minimum overall installed height (including minimum 18-1/2” 18-7/16” separations above and below [470 mm] [468 mm] middle section): Top View outside of between 87-1/16”...
- Page 2 Installation Steel Framing Kit Before Installing the SFK Required for Assembly Prior to installation of the 2100SFK Steel Framing Kit, To complete these instructions, you will need: ensure that the following items have already been • 2100SFK kit and 2100PKN or 2100PKP fi replace installed or roughed in.
-
Page 3: Installation
Installation Steel Framing Kit Install SFK and Fireplace 3. Place one of the side panels (both sides are identical) on top of the assembly and screw together (12 1. Place left hand screws, fi lling indicated available holes). stud (cut to planned installa- tion height, not included) vertically... - Page 4 Installation Steel Framing Kit 4. Fix right stud (not 7. Remove middle included) to middle section from studs section (Distance and pull away is 18-7/16” to the from wall. Screw 18-7/16” outside of both right stud to wall studs). where previously covered.
- Page 5 Installation Steel Framing Kit 10. Remove four top stand- 14. Flatten front off s from fi replace and feet of fi replace discard. down and screw feet to the bot- tom section with self-drilling sheet metal screws (max 1” length). 11.
- Page 6 Installation Steel Framing Kit 17. Check square on 20. Check square on middle section top section. and adjust if nec- essary. 90° 90° 18. Screw the middle 21. Screw the top sec- section to the out- tion to the studs side of the studs from each side (3 from each side (5...
- Page 7 Installation Steel Framing Kit 23. Remove all shims. WARNING 24. See the LX1 Installer’s Manual for fi nishing materi- als details. To enclose the 2100HSC kit, 1/2” cement Ensure weight of wall above is board (or other non-combustible board) is required. NOT carried by the appliance.
-
Page 8: Spare Parts
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication. Designed and Manufactured by / for Miles Industries Ltd. 190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1 Tel. 604-984-3496 Fax 604-984-0246 www.valorfi replaces.com... -
Page 9: Guide D'installation
GUIDE D’INSTALLATION Série LX1 Encastrement d’acier 2100SFK Pour usage avec le foyer Valor 2100PK seulement Hauteur minimale totale (in- cluant les espaces de sépara- 18-1/2” 18-7/16” tion au-dessus et en-dessous [470 mm] [468 mm] de la section du milieu : Vu du haut extérieur... -
Page 10: Éléments Principaux
Pour compléter cette installation, vous aurez besoin de : vous que les accessoires suivants aient déjà été installés. • Encastrement 2100SFK et foyer 2100PKN ou 2100PKP L’installation de ces accessoires peut être diffi cile une fois • 2 poteaux de bois, coupé à la hauteur planifi ée l’Encastrement installé. - Page 11 Installation Installez l’encastrement et le foyer 3. Placez un des côtés (les deux sont identiques) sur les pièces déjà assemblées. Vissez-les ensemble avec 12 1. Placez l’un des poteaux (non inclus, coupés à la hau- vis aux endroits indiqués. teur de l’installation) verticalement, à plat sur le mur où...
- Page 12 Installation 3. Assurez-vous que la section du milieu est à angle 5. Fixez le poteau droit au mur. Au-dessus de la sec- droit par rapport au mur. tion du milieu, vissez-le à chaque pied sur la hauteur nécessaire. 90° 4. Insérez le poteau droit (non inclus) à plat entre le mur et la section du milieu;...
- Page 13 Installation 8. Placez la base contre le mur, les écarteurs entre 11. Placez le foyer sur la base sans toutefois le mettre les poteaux. Alignez les coins aux marques sur le contre le mur. plancher. Assurez-vous que la base soit à angle droit, perpendiculaire au mur.
- Page 14 Installation 15. Placez des cales d’une épaisseur minimum de 1/4” 17. Assurez-vous que la section du milieu est perpen- [7 mm] sur le dessus de la caisse du foyer sans toute- diculaire au mur. Faites les ajustements nécessaires fois les placer sur les têtes de vis de la caisse. Le but s’il y a lieu.
- Page 15 Installation 19. Placez des cales d’une épaisseur minimum de 1/4” 21. Vissez les rebords des côtés aux côtés extérieurs des [7 mm] sur le dessus de la section du milieu en évi- poteaux (3 vis par côté). tant les têtes de vis. Placez la section du haut sur ces cales.
- Page 16 Installation Voir le Guide d’installation du foyer LX1 pour tous les détails concernant la fi nition du mur. AVERTISSEMENT Pour fi nir le mur sur l’encastrement 2100HSC, un Assurez-vous que le poids du panneau de béton (ou autre panneau incombustible) mur au-dessus du foyer N’EST de 1/2”...
-
Page 17: Pièces De Remplacement
Pièces de remplacement Description Pièce no Section du haut 4007318 Section du milieu - haut et bas (2) 4007328 Section du milieu - avant et arrière (2) 4007329 Section du milieu - cadre du bout 4007330 Base 4007322 Vis #8 1/2” S/T (65) 4004560 Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
