Knick Protos 3400X Short Description
  1. Manuals
  2. Brands
  3. Knick Manuals
  4. Measuring Instruments
  5. Protos 3400X
  6. Short description

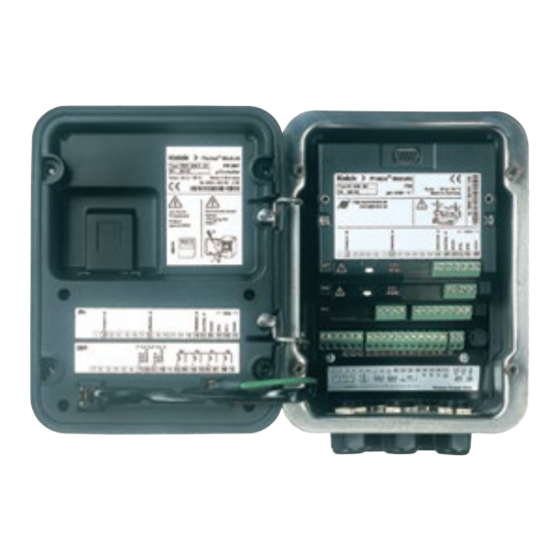

Knick Protos 3400X Short Description

Conductivity measurement with commercially available 2- or 4-electrode sensors
Hide thumbs Also See for Protos 3400X:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
Betriebsanleitung
