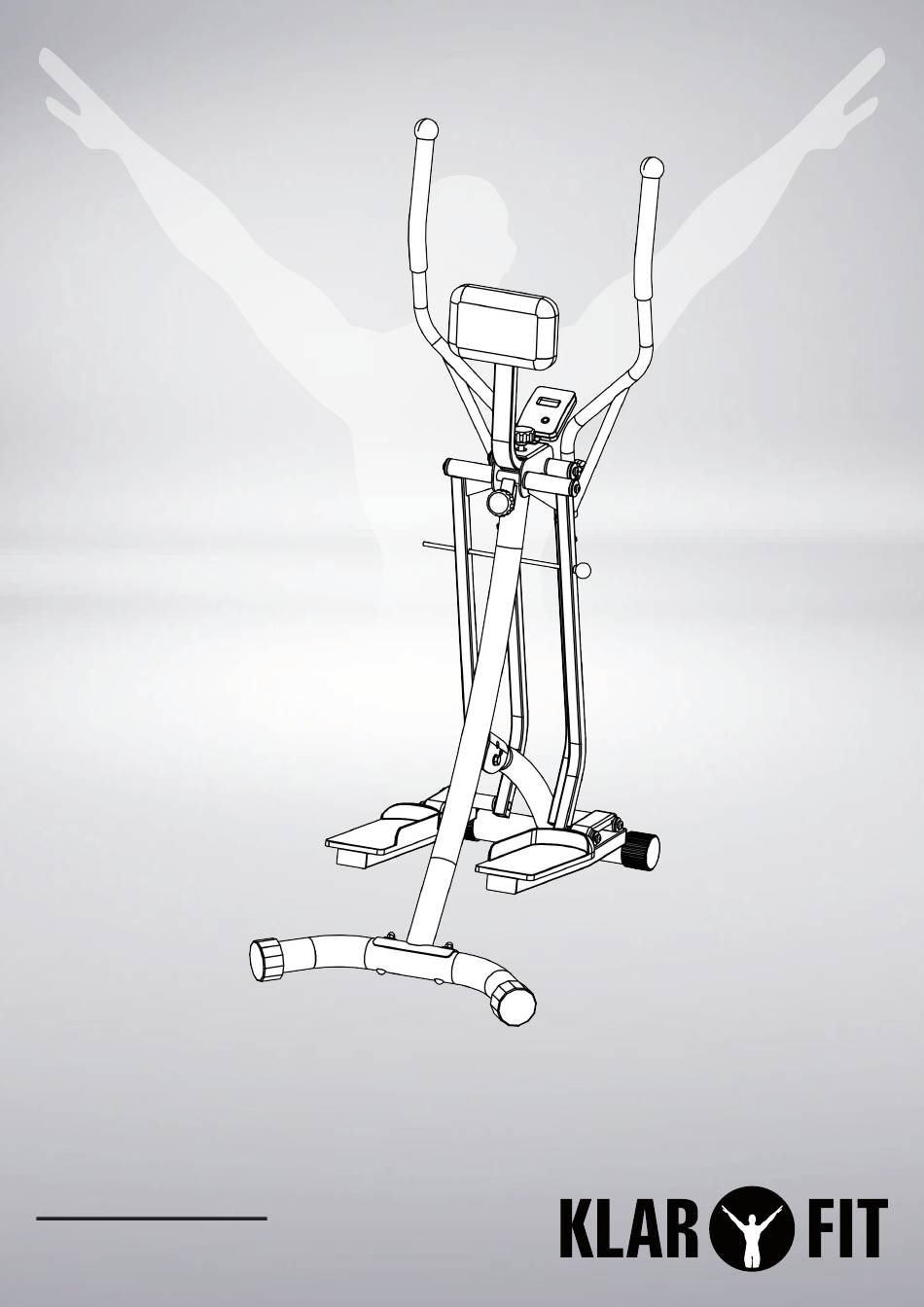

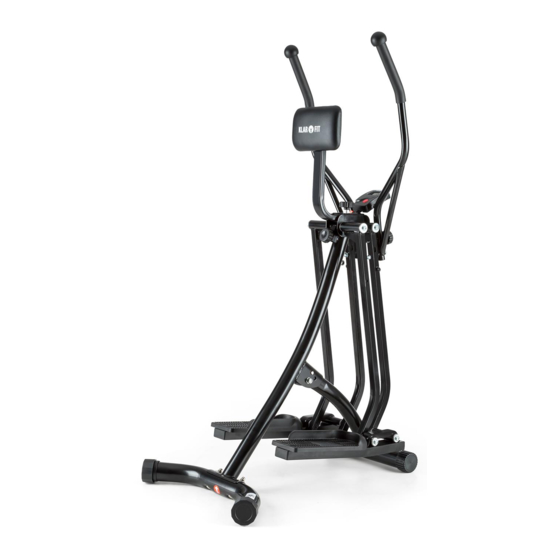

- Page 1 Bogera X 10030294...
-
Page 2: Warnung / Sicherheitshinweise
Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie die- se um möglichen technischen Schäden vorzubeugen. Warnung / Sicherheitshinweise • Lesen Sie sich diese Bedienungsanleitung vor dem Aufbauen und Benutzen des Gerätes aufmerksam durch. - Page 3 Teile Hauptteil Bauchpolster Linke Griffstange mit Magnetsensor Rechte Griffstange Hinteres Standrohr Aufbauanleitung Computer Kanuf 2 x AA Batterie Verschluss-Pin Schlossschraube M8 x 70mm (für Stützrohr-Anbau) Sechskantschraube M8 x 80mm (Anbau Teil 14) Werkzeug Rändelschraube M8 x 53mm (Anbau Teil 36 x 1) Rändelschraube M8 x 70mm (Anbau Teil 38 x 2) Rändelschraube M8 x 15mm (Anbau Teil 37 x 1)
-
Page 4: Montage
Montage Schritt 1: • Setzen Sie das noch eingeklappte Gerät auf dem Boden ab. • Heben Sie die Frontstütze (2), um das Hauptrohr (1) auszuklappen. Fügen Sie den Pin (41) in das Gelenk, dasn am Mittelteil des Hauptrohrs angeschweißt ist (siehe A). •... - Page 5 Montage Schritt 2: • Montieren Sie die linke Griffstange (11) am linken Schwungarm (4) und fixieren Sie mit einer Sechs- kantschraube (14), einer flachen Unterlegscheibe (19) sowie einer Kunststoffmutter (24). Sichern Sie die Teile dann mit dem Knauf (38). Wiederholen Sie die Prozedur dann auf der anderen Seite. •...
- Page 6 Montage Schritt 3: • Montieren Sie das Bauchpolster (12) zunächst mit einem Knauf (39) an der Halterung (10) und schie- ben Sie diese dann auf das Gelenk (3). Fixieren Sie mit einem Knauf (36). • Setzen Sie die Batterien in den Computer (42) ein und schieben Sie diesen in die Klammer auf dem Gelenk (3).
- Page 7 Montage Schritt 4: Aus Sicherheits-Überlegungen ist es ratsam, das Gerät „abzuschließen“, wenn es nicht in Benutzung ist oder gefaltet gelagert wird. Zu diesem Zweck bringen Sie die Löcher in den Schwungarm (5) in eine Höhe und stecken Sie den Pin (40) hindurch. Lagerung Schrauben Sie den Einstellknauf (38) ab und falten Sie die Griffstangen (6 &...
- Page 8 Ziehen Sie den Verschluss-Pin (41) aus dem vorderen Standrohr (2) und klappen Sie diesen dann um (siehe A). Sichern Sie beide wieder mit dem Verschluss-Pin (siehe B). Schrauben Sie den Einstell-Knauf (36) ab, um das Bauchpolster abzunehmen. Schrauben Sie den Knauf (37) ab, um das Hauptrohr (1) vom Gelenk (3) abzunehmen. Falten Sie die Pedale (33) nach innen.
-
Page 9: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Elektroaltgeräte Befindet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro- dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. -
Page 10: General Safety Notice
Dear Customer, Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid damagingthe item. We do not cover any damages that may arise from improper use of the item or the disregard of the safetyinstructions. General Safety Notice •... -
Page 11: Parts Overview
Parts Overview Main body Ab-support pad Left handle bar with magnetic sensor Right handle bar Rear ground tube Manual Computer Knob head locking shaft 2 x AA alkaline battery Locking pin Carriage bolt M8x70mm (for assembly of part 13 x 2 Pcs) Hex head bolt M8x80mm (for assembly of part 14 x 2 Pcs) Tools Knob head screw M8x53mm (for assembly of part 36 x 1 Pc) - Page 12 Assembly Step 1: • Set the folded machine in vertical position on the floor. • Lift up the Front Stabilizer (2) to open up the Rear Upright Pipe (1), Insert the Locking Pin (41) into the joint welded on the middle part of the Rear Upright Pipe (1) as show on drawing (A). •...
- Page 13 Montage Step 2: • Fit the Left Handle Bar (11) to the Left Front Swing Arm (4) with one Hex Head Bolt (14), one Flat Washer (19) and one Nylon Nut (24). Then, secure the parts with Adjustment Knob (38). Repeat the same for the Right Handle Bar (6) at the Right Front Swing Arm (4).
- Page 14 Montage Step 3: • Attach the Adjustment Knob (39) to the Ab-Pad (12) as shown on drawing (A). Slide the Ab-Pad Sup- port Tube (10) into the Handle Joint (3) and lock the parts with Adjustment Knob (36) in a suitable hole position.
- Page 15 Montage Step 4: For your safety, it’s strongly recommended to lock the Nordic Walker when it isn’t in use or when it isn’t folded. For this purpose .please align the holes in the Rear Swing Arm (5) and insert the Locking Shaft (40) through the holes in the Rear Swing Arms (5) to lock the movement of the pedals.
- Page 16 Pull the locking Pin (41) out of the Front Stabilizer (2) and fold down the Front Stabilizer (2) as shown on drawing A. Secure both them with Locking Pin (41) as shown on drawing B. Unscrew the Adjustment Knob (36) to release Ab-Pad Support Tube (10). Unscrew the Adjustment Knob (37) to loose the Rear Upright Pipe (1) from the Handle Joint (3).
-
Page 17: Environment Concerns
Environment Concerns According to the European waste regulation 2002/96/EG this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electro- nic equipment. - Page 18 Explosionszeichnung: Exploded view:...
