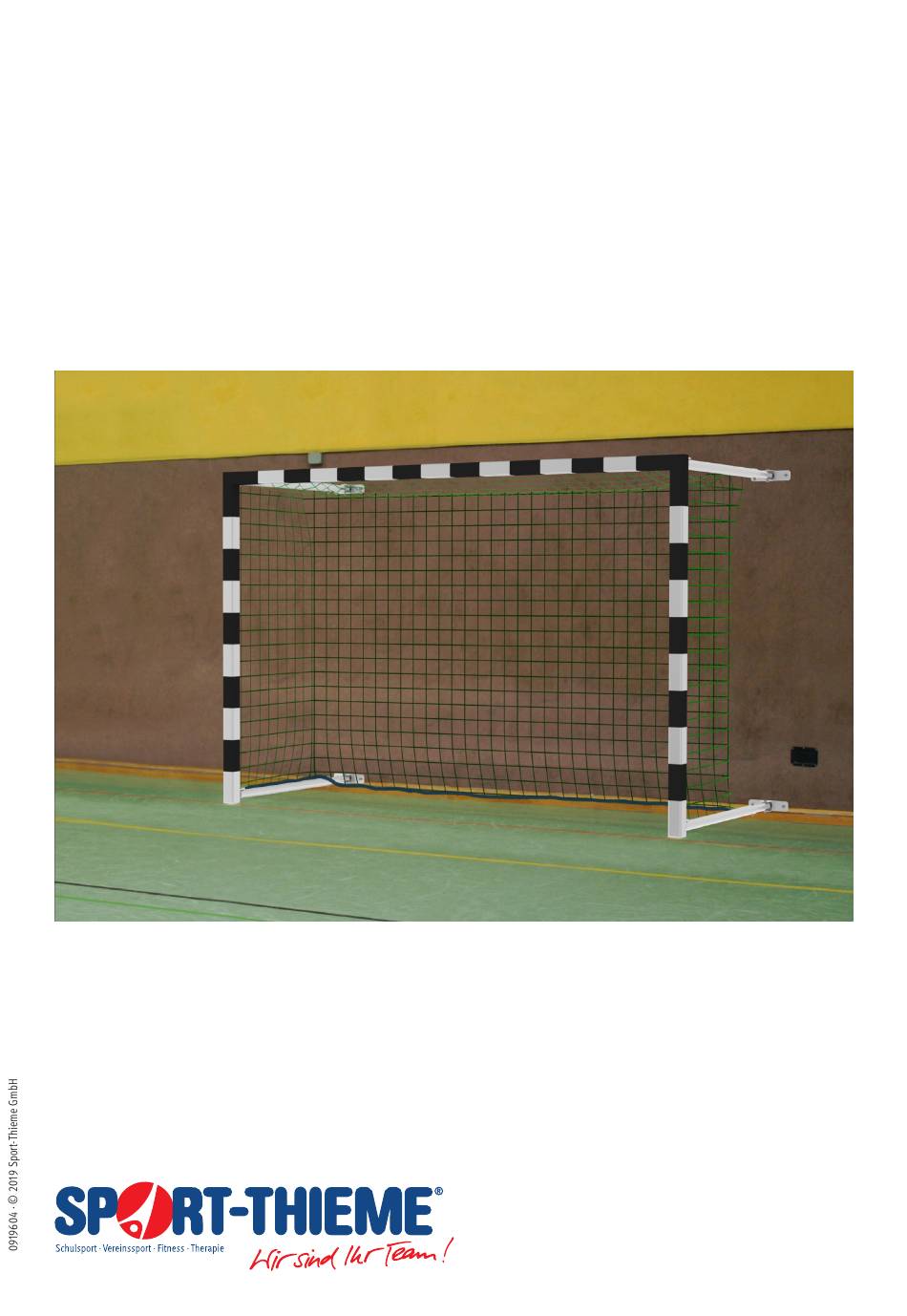

Montageanleitung

Sport-Thieme

Hallenhandballtor

Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!

Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor

dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen

gerne zur Verfügung.

Sport-Thieme

Hallenhandballtor 3x2 m, schwenkbar, mit Wandbefestigung

Für alle, bei denen eine Befestigung der Tore auf dem Hallenboden nicht möglich ist. Das Aluminium-Hallenhandballtor ist seit-

lich einschwenkbar. Torrahmen vollverschweißt. Torrahmen aus Quadrat-Profil 80x80 mm.

• Hinterkonstruktion in der Tiefe von 1,25–2,25 m verstellbar

• 4-fache Vorrichtung zur Wandbefestigung

• Inkl. 50 versenkten KU-Netzhaltern im Rahmenprofil

Verschraubungsmaterial für die Wandbefestigung sowie Tornetz nicht inkl.

Sport-Thieme GmbH · 38367 Grasleben · www.sport-thieme.de

Tel. 0 53 57-18181 · Fax 0 53 57-18190 · info@sport-thieme.de

Art.-Nr. 259 4503 ff.

Need help?

Do you have a question about the 259 4503 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sport-thieme 259 4503

Page 1 ® Hallenhandballtor Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Page 2 Sticker rear outreach 259 4503 1,25m-2,25m 259 4516 schwarz 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 1 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / In mm Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 3 Einschubsrohr Insertion tube Gelenk K-02422 Hinges 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 2 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 4 K-00274 PE-Plug for Ø55mm Ringschraube M10x80 K-00285 Ring screw M10x80 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 3 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 5 Slot nut M8 Sechskantschraube DIN 933 - M8x12 K-02037 Hexagon screw DIN 933 - M8x12 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 4 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /...
Page 6 K-02085 Carabiner hook 60x6 Seilblock Umlenkrolle K-02814 Rope block deflexion roller 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 5 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 7 Netzhakenschlüssel K-01683 Net hook wrench Bohrplan M-000 Drilling plan M-000 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 6 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 8 Safety gloves Danger of cutting on the profile Sicherheitsschuhe Safety shoes 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 7 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 9 -at the post the openings alternately Pfosten Öffnung outwards and inwards. abwechselnd nach außen und innen. 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 8 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /...
Page 10 M8 (17) and the threaded und der Gewindeplatten M10 (20) plates M10 (20). liegen. 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 9 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /...
Page 11 Auf die anderen Seite der Überschubs- On the other side of the outside tubes rohre (3) KU-Stopfen (10) einschlagen. (3), insert the PE plugs (10). 259 4503 ff.-Montageanleitung Revision 1 vom 01.03.2019 Seite 10 von 17 Handballtor klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten.
Page 12 Unterlegscheiben M10 (16) in die Unterlegscheiben M10 (16) in die unteren Gelenke (5) verschrauben. unteren Gelenke (5) einschrauben. 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 11 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /...
Page 13 Sechskantmutter M10 (15) an den M10x80 (13) and hexagon nut M10 Torrahmen verschrauben. (15). 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 12 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /...
Page 14 (12) oberen Gelenken upper hinges. einhängen. 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 13 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 15 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 14 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 16 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 15 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 17: Maintenance Instructions
Bei M8-Schrauben: 16Nm For M8-screws: 16Nm Bei M10-Schrauben: 32Nm For M10-screws: 32Nm 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 16 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /...
Page 18 259 4503 ff.-Montageanleitung Handballtor Revision 1 vom 01.03.2019 Seite 17 von 17 klappbar mit Wandmontage Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted. All contents are copyrighted.
Page 19 C ( 1 : 4 ) 3000 2.19 2.19 2.12 2.15 2.13 2.12 2.15 2.16 2.17 Konstruktionsstauts Handballtor rot klappbar f r Wandhalterung 1,25m-2,25m Ma angaben in: P.Salomon Lagerort: 259 4503 Revision: Art.-Nr. : Werkstoff: 02-100-00005 Zeichnungs-Nr. : Gewicht: - 13.12.2018 Gezeichnet...
Page 20 2080 2080 1250 2250 1348 1348 1091 1091 Handballtor rot klappbar f r Wandhalterung 1,25m-2,25m Ma angaben in: P.Salomon 259 4503 Lagerort: Revision: Art.-Nr. : Werkstoff: 02-100-00005 Zeichnungs-Nr. : Gewicht: - 13.12.2018 Gezeichnet...
Page 21 DIN 7991 (ISO 10642) - M5 x 10 2.23 K-02418 Seilblock Umlenkrolle 32mm K-02814 Konstruktionsstauts Handballtor rot klappbar f r Wandhalterung 1,25m-2,25m Ma angaben in: P.Salomon 259 4503 Lagerort: Revision: Art.-Nr. : Werkstoff: 02-100-00005 Zeichnungs-Nr. : Gewicht: - 13.12.2018 Gezeichnet...
