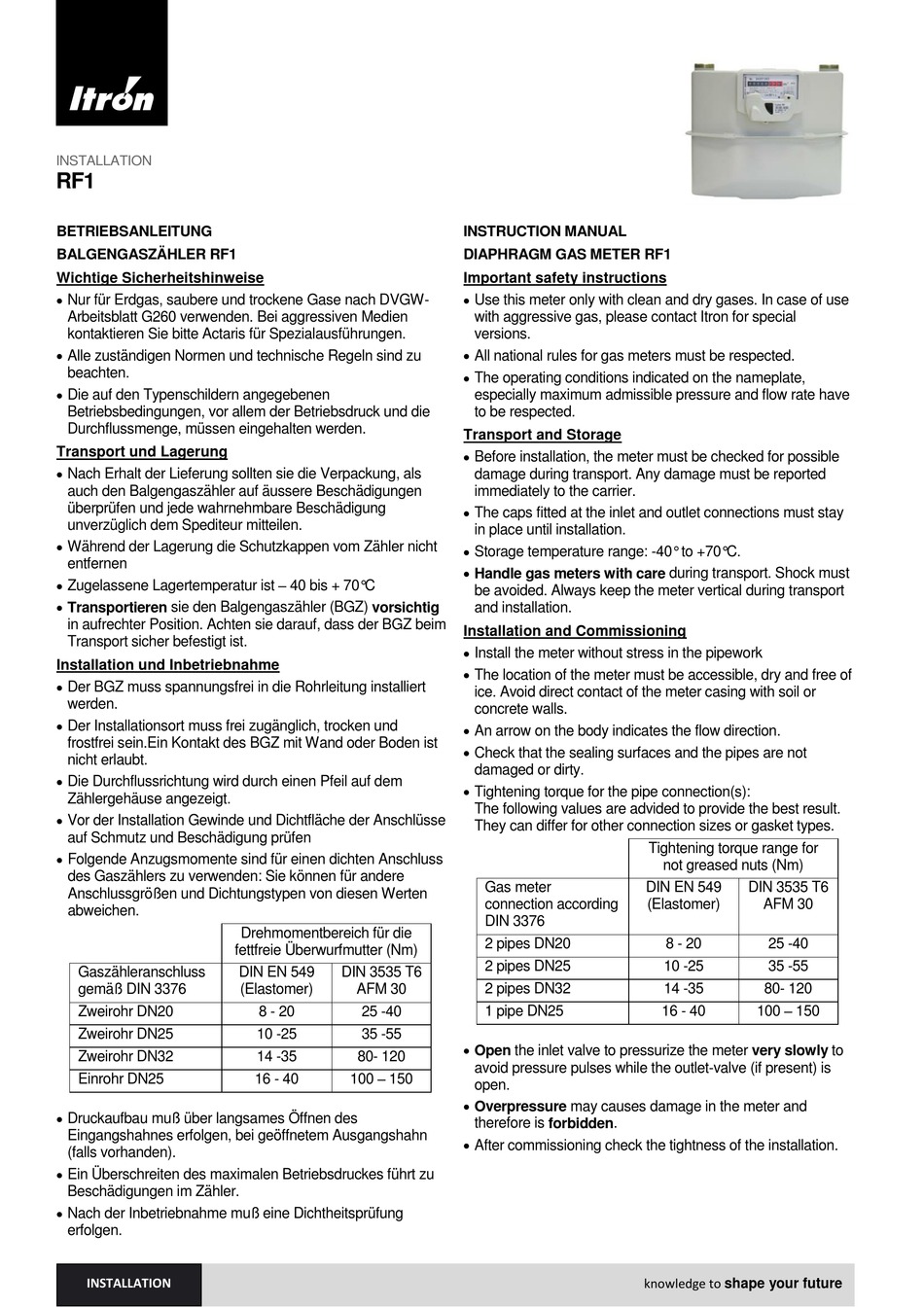

INSTALLATION
RF1
BETRIEBSANLEITUNG
BALGENGASZÄHLER RF1
Wichtige Sicherheitshinweise
 Nur für Erdgas, saubere und trockene Gase nach DVGW-
Arbeitsblatt G260 verwenden. Bei aggressiven Medien
kontaktieren Sie bitte Actaris für Spezialausführungen.
 Alle zuständigen Normen und technische Regeln sind zu
beachten.
 Die auf den Typenschildern angegebenen
Betriebsbedingungen, vor allem der Betriebsdruck und die
Durchflussmenge, müssen eingehalten werden.
Transport und Lagerung
 Nach Erhalt der Lieferung sollten sie die Verpackung, als
auch den Balgengaszähler auf äussere Beschädigungen
überprüfen und jede wahrnehmbare Beschädigung
unverzüglich dem Spediteur mitteilen.
 Während der Lagerung die Schutzkappen vom Zähler nicht
entfernen
 Zugelassene Lagertemperatur ist – 40 bis + 70°C
 Transportieren sie den Balgengaszähler (BGZ) vorsichtig
in aufrechter Position. Achten sie darauf, dass der BGZ beim
Transport sicher befestigt ist.
Installation und Inbetriebnahme
 Der BGZ muss spannungsfrei in die Rohrleitung installiert
werden.
 Der Installationsort muss frei zugänglich, trocken und
frostfrei sein.Ein Kontakt des BGZ mit Wand oder Boden ist
nicht erlaubt.
 Die Durchflussrichtung wird durch einen Pfeil auf dem
Zählergehäuse angezeigt.
 Vor der Installation Gewinde und Dichtfläche der Anschlüsse
auf Schmutz und Beschädigung prüfen
 Folgende Anzugsmomente sind für einen dichten Anschluss
des Gaszählers zu verwenden: Sie können für andere
Anschlussgrößen und Dichtungstypen von diesen Werten
abweichen.
Gaszähleranschluss
gemäß DIN 3376
Zweirohr DN20
Zweirohr DN25
Zweirohr DN32
Einrohr DN25
 Druckaufbau muß über langsames Öffnen des
Eingangshahnes erfolgen, bei geöffnetem Ausgangshahn
(falls vorhanden).
 Ein Überschreiten des maximalen Betriebsdruckes führt zu
Beschädigungen im Zähler.
 Nach der Inbetriebnahme muß eine Dichtheitsprüfung
erfolgen.
INSTALLATION
Drehmomentbereich für die
fettfreie Überwurfmutter (Nm)
DIN EN 549 DIN 3535 T6
(Elastomer) AFM 30
8 - 20 25 -40
10 -25 35 -55
14 -35 80- 120
100 – 150
16 - 40
INSTRUCTION MANUAL
DIAPHRAGM GAS METER RF1
Important safety instructions
 Use this meter only with clean and dry gases. In case of use
with aggressive gas, please contact Itron for special
versions.
 All national rules for gas meters must be respected.
 The operating conditions indicated on the nameplate,
especially maximum admissible pressure and flow rate have
to be respected.
Transport and Storage
 Before installation, the meter must be checked for possible
damage during transport. Any damage must be reported
immediately to the carrier.
 The caps fitted at the inlet and outlet connections must stay
in place until installation.
 Storage temperature range: -40° to +70°C.
 Handle gas meters with care during transport. Shock must
be avoided. Always keep the meter vertical during transport
and installation.
Installation and Commissioning
 Install the meter without stress in the pipework
 The location of the meter must be accessible, dry and free of
ice. Avoid direct contact of the meter casing with soil or
concrete walls.
 An arrow on the body indicates the flow direction.
 Check that the sealing surfaces and the pipes are not
damaged or dirty.
 Tightening torque for the pipe connection(s):
The following values are advided to provide the best result.
They can differ for other connection sizes or gasket types.
Gas meter
connection according
DIN 3376
2 pipes DN20
2 pipes DN25
2 pipes DN32
1 pipe DN25
 Open the inlet valve to pressurize the meter very slowly to
avoid pressure pulses while the outlet-valve (if present) is
open.
 Overpressure may causes damage in the meter and
therefore is forbidden.
 After commissioning check the tightness of the installation.
Tightening torque range for
not greased nuts (Nm)
DIN EN 549 DIN 3535 T6
(Elastomer) AFM 30
8 - 20 25 -40
10 -25 35 -55
14 -35 80- 120
100 – 150
16 - 40
