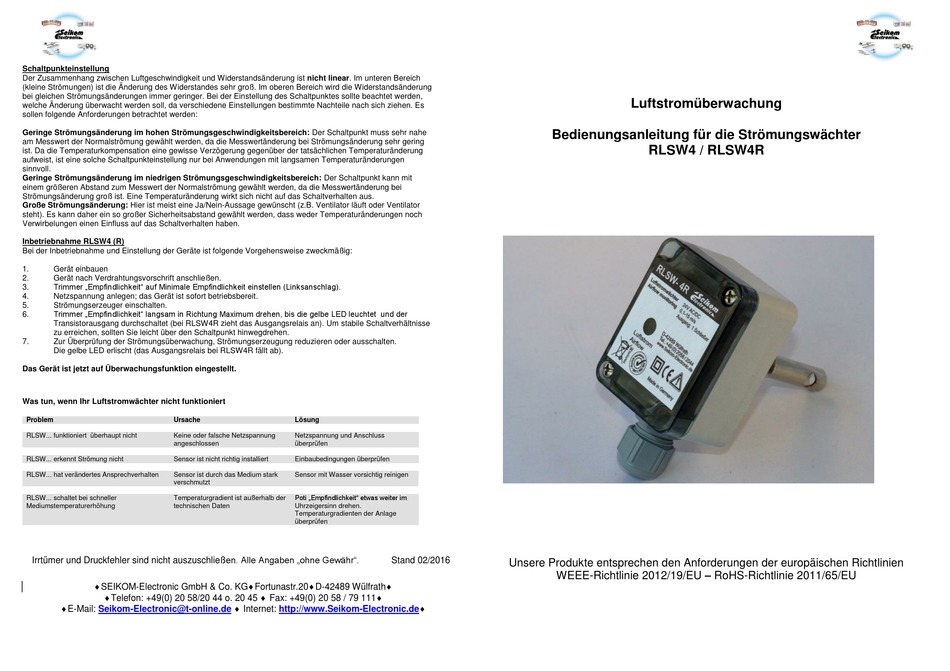

Seikom Electronic RLSW4 Manual

Schaltpunkteinstellung
Der Zusammenhang zwischen Luftgeschwindigkeit und Widerstandsänderung ist nicht linear. Im unteren Bereich
(kleine Strömungen) ist die Änderung des Widerstandes sehr groß. Im oberen Bereich wird die Widerstandsänderung
bei gleichen Strömungsänderungen immer geringer. Bei der Einstellung des Schaltpunktes sollte beachtet werden,
welche Änderung überwacht werden soll, da verschiedene Einstellungen bestimmte Nachteile nach sich ziehen. Es
sollen folgende Anforderungen betrachtet werden:
Geringe Strömungsänderung im hohen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt muss sehr nahe
am Messwert der Normalströmung gewählt werden, da die Messwertänderung bei Strömungsänderung sehr gering
ist. Da die Temperaturkompensation eine gewisse Verzögerung gegenüber der tatsächlichen Temperaturänderung
aufweist, ist eine solche Schaltpunkteinstellung nur bei Anwendungen mit langsamen Temperaturänderungen
sinnvoll.
Geringe Strömungsänderung im niedrigen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt kann mit
einem größeren Abstand zum Messwert der Normalströmung gewählt werden, da die Messwertänderung bei
Strömungsänderung groß ist. Eine Temperaturänderung wirkt sich nicht auf das Schaltverhalten aus.
Große Strömungsänderung: Hier ist meist eine Ja/Nein-Aussage gewünscht (z.B. Ventilator läuft oder Ventilator
steht). Es kann daher ein so großer Sicherheitsabstand gewählt werden, dass weder Temperaturänderungen noch
Verwirbelungen einen Einfluss auf das Schaltverhalten haben.
Inbetriebnahme RLSW4 (R)
Bei der Inbetriebnahme und Einstellung der Geräte ist folgende Vorgehensweise zweckmäßig:
1. Gerät einbauen
2. Gerät nach Verdrahtungsvorschrift anschließen.
Trimmer „Empfindlichkeit" auf Minimale Empfindlichkeit einstellen (Linksanschlag).
3.
4. Netzspannung anlegen; das Gerät ist sofort betriebsbereit.
5. Strömungserzeuger einschalten.
Trimmer „Empfindlichkeit" langsam in Richtung Maximum drehen, bis die gelbe LED leuchtet und der
6.
Transistorausgang durchschaltet (bei RLSW4R zieht das Ausgangsrelais an). Um stabile Schaltverhältnisse
zu erreichen, sollten Sie leicht über den Schaltpunkt hinwegdrehen.
7. Zur Überprüfung der Strömungsüberwachung, Strömungserzeugung reduzieren oder ausschalten.
Die gelbe LED erlischt (das Ausgangsrelais bei RLSW4R fällt ab).
Das Gerät ist jetzt auf Überwachungsfunktion eingestellt.
Was tun, wenn Ihr Luftstromwächter nicht funktioniert
Problem Ursache
RLSW... funktioniert überhaupt nicht Keine oder falsche Netzspannung
angeschlossen
RLSW... erkennt Strömung nicht Sensor ist nicht richtig installiert
RLSW... hat verändertes Ansprechverhalten Sensor ist durch das Medium stark
verschmutzt
RLSW... schaltet bei schneller Temperaturgradient ist außerhalb der
Mediumstemperaturerhöhung technischen Daten
Irrtümer und Druckfehler sind nicht auszuschließen. Alle Angaben „ohne Gewähr".
SEIKOM-Electronic GmbH & Co. KGFortunastr.20D-42489 Wülfrath
Telefon: +49(0) 20 58/20 44 o. 20 45  Fax: +49(0) 20 58 / 79 111
E-Mail:
Seikom-Electronic@t-online.de
Lösung
Netzspannung und Anschluss
überprüfen
Einbaubedingungen überprüfen
Sensor mit Wasser vorsichtig reinigen
Poti „Empfindlichkeit" etwas weiter im
Uhrzeigersinn drehen.
Temperaturgradienten der Anlage
überprüfen
Stand 02/2016
 Internet: http://www.Seikom-Electronic.de

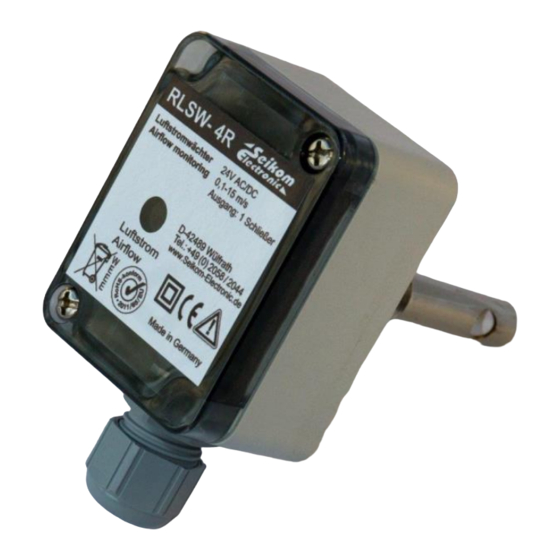

Luftstromüberwachung
Bedienungsanleitung für die Strömungswächter
RLSW4 / RLSW4R
Unsere Produkte entsprechen den Anforderungen der europäischen Richtlinien
WEEE-Richtlinie 2012/19/EU – RoHS-Richtlinie 2011/65/EU
