Summary of Contents for SVAT 2.4 GHz Wireless B/W Security System

  • Page 2: Table Of Contents

    Contents What You Get ... 1 Product Layout ... 2 Setting Up ... 6 Setting Up-Camera ... 7 Setting Up-Monitor ... 9 Setting Up-Other Application ... 11 Orienting Units for Optimal Performance ... 12 Auto-Sequence Function for Multiple Location Monitoring ... 13 Troubleshooting ...

  • Page 3: What You Get

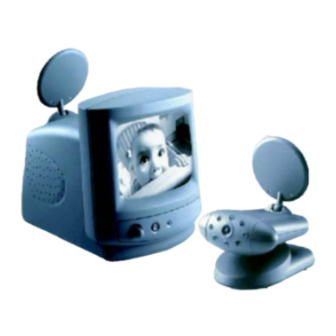

    • One Camera • One Monitor • Two Power Adapters • One Quick Installation Guide • This User's Manual Note: The AC adapters CANNOT be interchanged. Use only the adapter labeled OUTPUT: 9V DC with the camera. Use only the adapter labeled OUTPUT: 13.5V DC with the monitor Receiver Camera What You Get...

  • Page 4: Product Layout

    Product Layout Front View of Bottom View of Camera Rear View of Camera Camera...
  • Page 5 Infrared LEDs Eight LEDs to provide infrared light for night vision. Lens Focuses image automatically without any adjustment. Lens Body Rotates up to 180 degrees. Microphone 2.4 GHz Audio/Video Antenna (Front ) Transmits audio/video signals. Caution: Antenna does not rotate freely through 360 degrees. (See "Orienting Units for Optimal Performance", on page 12 Channel Selection Switch Select the channel by sliding the slide switch to the channel number you want.
  • Page 6 Product Layout Rear View of Bottom View of Monitor Monitor Front View of Monitor...
  • Page 7 Volume/Power Control Screen ON/OFF Screen can be turned off for audio monitoring only. Power Indicator LED 13.5V Power Adapter Plug Channel Selection Dipswitches Select the channel by setting the channel dipswitch to the ON position. The number 5 dipswitch sets the timer for the auto-sequence function (see "Auto-Sequence Function for Multiple Location Monitoring", on page 13 ).

  • Page 8: Setting Up

    Setting Up Before you make the connection: • Always make sure the unit ON/OFF switch is in the OFF position. • Set the channel switches on the back of the camera and monitor to the same channel. Camera • If you wish to wall mount the camera, it is recommended that the receiver reception be tested before fixing in place.

  • Page 9: Setting Up-Camera

    Power Supply The camera uses either batteries (AA-size) or household AC current. To Load Batteries Open the battery compartment cover. Insert batteries so their plus (+) and minus (-) ends are facing as shown in the illustration. Close the battery compartment cover. Make sure the battery compartment cover is locked securely.
  • Page 10 Setting Up-Camera Changing the Lens Orientation Place the camera in a convenient location, point the lens towards the observation area and adjust the angle by rotating the lens body. The camera's auto focus feature automatically focuses the image. The camera's head rotates horizontally up to 200 degrees and vertically up to 30 degrees. The lens is built into a lens body that is designed to rotate vertically up to 180 degrees, allowing the camera to cover the widest angles.

  • Page 11: Setting Up-Monitor

    Power Supply The monitor uses either batteries (C-size) or household AC current. To Load Batteries Open the battery compartment cover in the direction of the arrow. Insert batteries so their plus (+) and minus (-) ends are facing as shown in the illustration.
  • Page 12 Setting Up-Monitor Using AC Power Plug one end of the provided power adapter into a wall outlet and the other end into the rear of the monitor. Note: Use the adapter labeled OUTPUT: 13.5V DC. Turn on the monitor. The LED on the front of the monitor should light. Fine Tuning Adjust the video image using the V-HOLD, CONTRAST and BRIGHTNESS adjustment knobs on the back of the monitor, as needed.

  • Page 13: Setting Up-Other Application

    Recording on a VCR The monitor comes with Audio/Video output jacks for connecting to a VCR for recording. Connect the audio/video cable’s white and yellow plugs to the white and yellow audio/aideo jacks of the monitor and to the white and yellow input jacks of the VCR, matching the plug colors with the jacks on both the monitor and VCR.

  • Page 14: Orienting Units For Optimal Performance

    Orienting Units for Optimal Performance Placing: Place the camera and monitor on a flat, stable surface to prevent damage from falling. For optimal performance, try to place the units as high as possible to avoid any possible interference from people walking between the camera and monitor. Microwave ovens can cause interference.

  • Page 15: Auto-Sequence Function For Multiple Location Monitoring

    Auto-Sequence Function for Multiple Location Monitoring The monitor's built in auto-sequence function is ideal for security use. The monitor can be used with up to four cameras on four different channels and display them in sequence on a single monitor. The monitor's various operating modes are set via dipswitches as shown in the following diagram: Dipswitches 1 ~ 4: Set up the automatic channel sequence function Slide the channel dipswitch that you wish to view to the ON position.
  • Page 16 Auto-Sequence Function for Multiple Location Monitoring Note 1: The monitor will auto detect the receiving channels, and display them in sequence. When only one channel dip switch is in the ON position, the monitor will receive the channel continuously, without regard to the position of the 5th dip switch. If more than one dip switch remains on, the auto-sequence function will continue on those channels.

  • Page 17: Troubleshooting

    If you are not getting any signal at all • Check the power on the camera and monitor • Make sure power plugs are pushed all the way in • Check the CHANNEL switches on both camera and monitor are set to the same number •...

  • Page 18: Care And Maintenance

    Care and Maintenance • For best performance, don't touch the antennas unnecessarily • Keep all its parts and accessories out of young children's reach • Camera performances can be adversely affected by fingerprints or dirt on the lens surface. Avoid touching the lens surface with your fingers.

  • Page 19: Specifications

    Camera Frequency 2.4~2.4835 GHz Range 300 feet (100 meters) clear line of sight Antennas Directional circular-polarized antenna Channel 4 selectable channels AV mod/demod. method Image Sensor 1/4” CMOS image sensor Lens f3.6mm, F2.0 Dimension 10 x 9 x 15 cm (3.9 x 3.5 x 5.9 in) Weight 300g (10.6 ounces) without batteries °...
  • Page 20 Illustrations ... 2 Configuration de la Caméra ... 6 moniteur ... Configuration du Configuration des autres Applications ... 11 Orientation des Unités pour une performance maximum ... 12 Fonction séquence automatique pour la surveillance de multiple locations ... 13 Dépannage ... 14 Contenu de l’emballage •...
  • Page 21 Illustrations Vue de face Vue de dessous de de la caméra Vue arrière de la caméra la caméra...
  • Page 22 LED Infrarouges Huit LED infrarouges fournissent une lumière infrarouge pour la vision de nuit. Objectif Mise au point automatique de l’image sans aucun ajustement. Corps de l’objectif Peut effectuer une rotation de 180 degrés. Microphone Antenne (Face) Audio/Vidéo 2.4 GHz Permet la transmission des signaux audio/vidéo.
  • Page 23 Illustrations Vue arrière du moniteur Vue de Face du moniteur Vue de dessous du moniteur...
  • Page 24 Contrôle du Volume/Mise sous tension Ecran Allumé/Eteint L’écran peut être éteint lors d’une surveillance uniquement audio. LED indicateur d’alimentation Prise de l’adaptateur de courant 13.5V Commutateur de sélection des canaux Sélectionnez le canal en relevant le commutateur vers la position Allumé. Le commutateur numéro 5 configure le minuteur pour la fonction d’auto-séquence (voir "Fonction d’auto-séquence pour la surveillance de multiple locations", page 13).
  • Page 25 Configuration Si vous désirez fixer la caméra sur un mur, il est recommendé de tester la qualité de réception du récepteur avant de fixer la caméra à son emplacement. Une personne doit tenir la caméra contre le mur à l’emplacement où elle doit être fixée, alors qu’une autre personne vérifie la qualité de la réception sur le moniteur.
  • Page 26 Placez le bouton d’ALIMENTATION sur la position Allumé. Le LED à l’arrière de la caméra doit alors s’allumer. Changer l’orientation de l’objectif Placez la caméra dans un emplacement adéquat, pointez l’objectif vers l’endroit à observer et ajustez l’angle en tournant le corps de l’objectif. L’auto-focus intégré de la caméra permet la mise au point automatique de l’image.
  • Page 27 Configuration Alimentation Le moniteur utilise des piles (de taille C) ou le courant AC. Insérer les piles Ouvrez le portillon du compartiment des piles dans le sens de la flèche. Insérez les piles de manière à ce que le signe plus (+) et le signe moins (-) soient placés comme le montre l’illustration.
  • Page 28 Utilisation de l’alimentation AC Branchez l’une des extrémités de l’adaptateur de courant fourni dans une prise murale, et l’autre extrémité à l’arrière du moniteur. Remarque: Les adaptateurs AC ne sont pas interchangeables, utilisez seulement l’adaptateur libellé SORTIE: 13.5V DC avec le moniteur. Allumer le moniteur en positionnant le bouton sur le panneau avant en position Allumé.
  • Page 29 Configuration Enregistrer sur un magnétoscope Le moniteur est équipé de prises de sortie Audio/Vidéo pour une connexion avec un magnétoscope qui enregistre. Connectez les fiches blanche et jaune du câble audio/vidéo aux prises audio/vidéo blanche et jaune du moniteur, ainsi qu’aux prises d’entrée blanche et jaune du magnétoscope, en faisant correspondre les couleurs des fiches avec les couleurs des prises sur le moniteur et sur le magnétoscope.
  • Page 30 Vision de Nuit La caméra est équipée de huit LED de haute intensité pour recueillir des images claires d’endroits non- éclairés.Afin d’activer la fonction Vision de nuit, placez le bouton comme il est indiqué dans l’illustration de droite. Note: En désactivant la fonction Vision de Nuit lorsqu’elle n’est pas requise, vous économiserez de l’énergie.

  • Page 31: Orientation Des Unités Pour Une Performance Optimale

    Orientation des unités pour une performance optimale Emplacement: Placez la caméra et le moniteur sur une surface plate et stable pour éviter qu’ils ne tombent et qu’ils soient endommagés. Pour une meilleure performance, efforcez-vous de placer les unités le plus haut possible, afin d’éviter toutes interférences causées par le passage des gens entre la caméra et le moniteur.
  • Page 32 Fonction Auto-Séquence pour la surveillance de multiple endroits La fonction auto-séquence du moniteur est idéale pour la sécurité. Vous pouvez acheter d’autres caméras sans fil pour la surveillance et en transmettre le son et l’image au moniteur. Le moniteur peut être utilisé avec quatre caméras sur quatre canaux différents et les afficher en séquence sur un unique moniteur/TV.

  • Page 33: Dépannage

    Dépannage Si vous n’avez aucun signal • Vérifiez que la caméra et le moniteur sont sous tension. • Assurez-vous que les prises de courant sont enfoncées jusqu’au bout. • Vérifiez que les sélecteurs de canaux de la caméra et du moniteur sont configurés sur le même chiffre. •...
