Summary of Contents for SVAT ClearVu Q1404

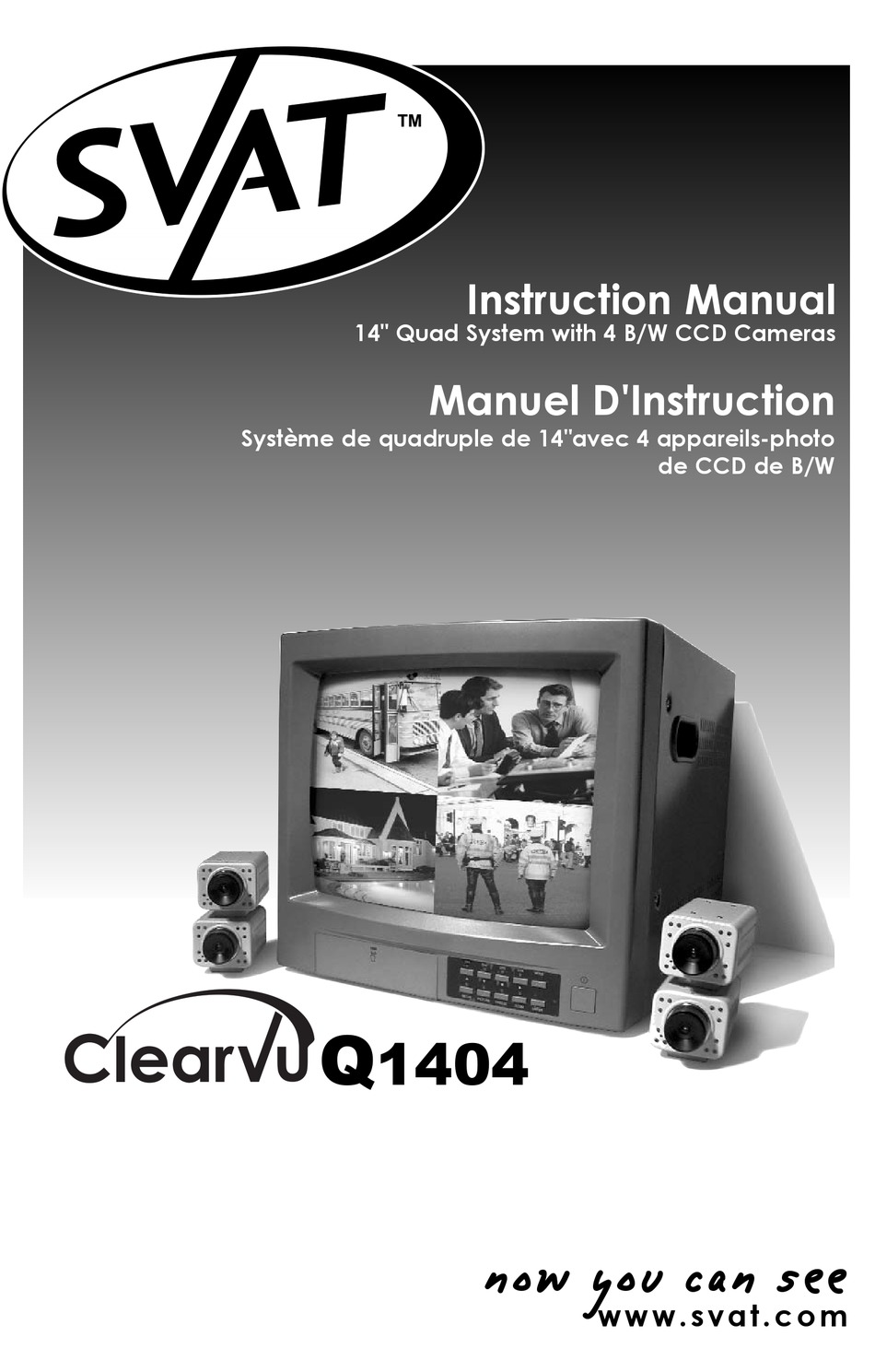

- Page 1 Instruction Manual 14" Quad System with 4 B/W CCD Cameras Manuel D'Instruction Système de quadruple de 14"avec 4 appareils-photo de CCD de B/W 1404 now you can see w w w . s v a t . c o m...
-
Page 2: Table Of Contents
TABLE OF CONTENTS ENGLISH PAGE # Table Of Contents ..........2 Introduction / What's Included . -
Page 3: Introduction / What's Included
Congratulations on your purchase of SVAT’s ClearVu Q4. You will soon find out that this product has many applications, some that we may not even have mentioned. The following instruction manual will go over your products, its features, and how to install it. Please read over all of the instructions and maintenance information so you can extend the life of this great product. -
Page 4: System Features
SYSTEM FEATURES FRONT VIEW BACK VIEW w w w . s v a t . c o m 1. Microphone 2. V-HOLD control 3. Brightness control 4. Contrast control 5. Audio control 6. SETUP/ZOOM key 7. ENTER/MODE key 8. VCR/FREEZE key 9. -
Page 5: Installation
CAUTION: Before connecting the power and switching the unit ON make sure all wiring is connected properly. Connect the power cable (supplied) to the back of the monitor. Using the DIN cable connect the four cameras to the back of the monitor. Each end of the cable will only fit in either the camera or the monitor. -
Page 6: How To Operate
Turn the unit on by pressing in the button marked I .You may encounter a buzzing noise when powering up. The system just reminds you that you have unused channels (no camera connected) FULL SCREEN MODE: - Pressing CH1 - 4 key will display the desired channel in full screen - Press MODE key to go back to QUAD mode (FIG-2) PIP MODE: - Press MODE key once will go to PIP1 mode (FIG-3) -
Page 7: System Setup
SYSTEM SETUP * Press and hold the SETUP key for 2-3 seconds * Use the keys to navigate through the menus CAMERA TITLE - Press SETUP key to enter the CAMERA TITLE sub-menu - Press the key to choose the desired camera - Use the key to change the characters - To move to the next character use the key... -
Page 8: Troubleshooting
SYSTEM SETUP (continued) AUTO ADJUST - Press SETUP key to enter the AUTO ADJUST sub-menu - Press the keys to choose desired item that needs adjusting - Press the keys to change the value of each item - Press the SETUP key to save and go back to the main menu ALARM HISTORY - Press SETUP key to enter the ALARM HISTORY sub-menu - Press the... -
Page 9: Specifications
SPECIFICATIONS Monitor (14” Quad) Video input ......4 channels CVBS input 1Vp-p/75 Ohm Video output ......1 channel CVBS output 1Vp-p/75 Ohm Display Modes: . -
Page 10: Product Warranty
If you have warranty or support issues please contact us using any of the following methods: SVAT Electronics USA 2315 Whirlpool St., Unit 333 NIagara Falls, New York... -
Page 11: Introduction/Ce Qui Est Inclus
Félicitations sur votre achat de ClearVu Q4 de SVAT. Vous découvrirez bientôt que ce produit a beaucoup d'applications, certains que nous avons pu même ne pas avoir mentionnés. Le manuel d'instruction suiv- ant ira au-dessus de vos produits, ses dispositifs, et comment l'installer. L'excédent svp lu tout des instructions et de l'information d'entretien ainsi de vous peut prolonger la vie de ce grand produit. -
Page 12: Caractéristiques Du Système
CARACTÉRISTIQUES DU SYSTÈME VUE DE FACE VUE ARRIÈRE 1. Microphone. 2. Commande de V-HOLD. 3. Contrôle de luminosité. 4. Commande de contraste. 5. Commande audio. 6. Clef de SETUP/ZOOM. 7. Clef d'ENTER/MODE. 8. Clef de VCR/FREEZE. 9. Clef d'ordonnancement AUTOMATIQUE. 10. -
Page 13: Installation
ATTENTION : Avant de relier la puissance et commuter l'unité assurez-vous DESSUS que tout le câblage est relié correctement. Reliez le cable électrique (fourni) au dos du moniteur. En utilisant le câble DIN reliez les quatre appareils-photo au dos du moniteur. Chaque extrémité du câble s'adaptera seulement dans l'appareil-photo ou le moniteur. -
Page 14: Comment Fonctionner
1. Tournez l'unité dessus en enfonçant l'I.You marqué par bouton peut rencontrer un bruit de ronfle- ment en mettant sous tension. Le système vous rappelle juste que vous avez les canaux inutilisés (aucun appareil-photo relié) 2. MODE DE PLEIN ÉCRAN: - Serrant CH1 - la clef 4 montrera le canal désiré... -
Page 15: Installation De Système
INSTALLATION DE SYSTÈME * Appuyez sur et tenez la touche d'INSTALLATION pendant 2 ou 3 secondes * Employez les clefs de pour diriger par les menus 1. TITRE D'APPAREIL-PHOTO - Serrez POUR INSTALLER la clef pour écrire le sous-menu de TITRE d'APPAREIL-PHOTO - Appuyez sur la touche - Employez la clef de... -
Page 16: Dépannage
INSTALLATION de SYSTÈME (suite) 6. L'AUTOMOBILE S'AJUSTENT - La clef d'INSTALLATION de pression pour entrer dans l'AUTOMOBILE AJUSTENT le sous-menu - Appuyez sur les touches de qui a besoin s'ajuster - Appuyez sur les touches de de chaque article - Serrez POUR INSTALLER la clef pour sauver et aller de nouveau au menu principal 7. -
Page 17: Caractéristiques
SPECIFICATIONS Moniteur (14” Quad) Entrée visuelle ..... . . 4 channels CVBS input 1Vp-p/75 Ohm Rendement visuel ....1 channel CVBS output 1Vp-p/75 Ohm Modes D'Affichage . -
Page 18: Garantie De Produit
Si vous avez les issues de garantie ou de soutien satisfont nous contactent employant n'importe laquelle des méthodes suivantes : SVAT Electronics USA 2315 Whirlpool St., Unit 333 NIagara Falls, New York... - Page 19 w w w . s v a t . c o m Disclaimer: SVAT does not endorse of any of SVAT products for any illegal activites. SVAT is not responsible or liable in any way shape or form for any damage, vandalism, theft or any other action that may occur while a SVAT product is in use by the purchaser.
