KÄYTTÖOHJEET
MANUAL

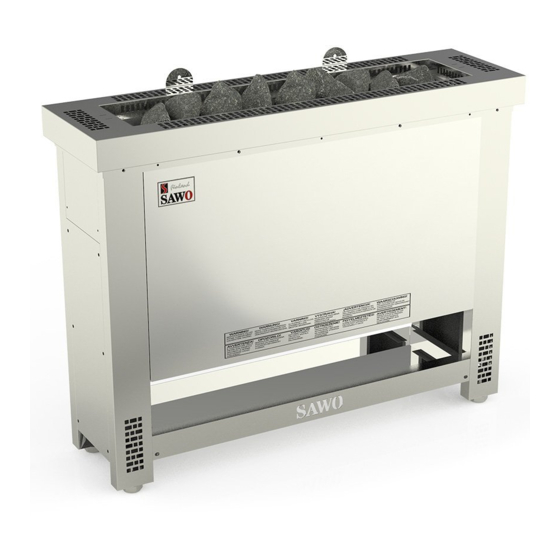

HELIUS HEATER
HES-60NS
HES-45NS
HES-75NS
HES-90NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.

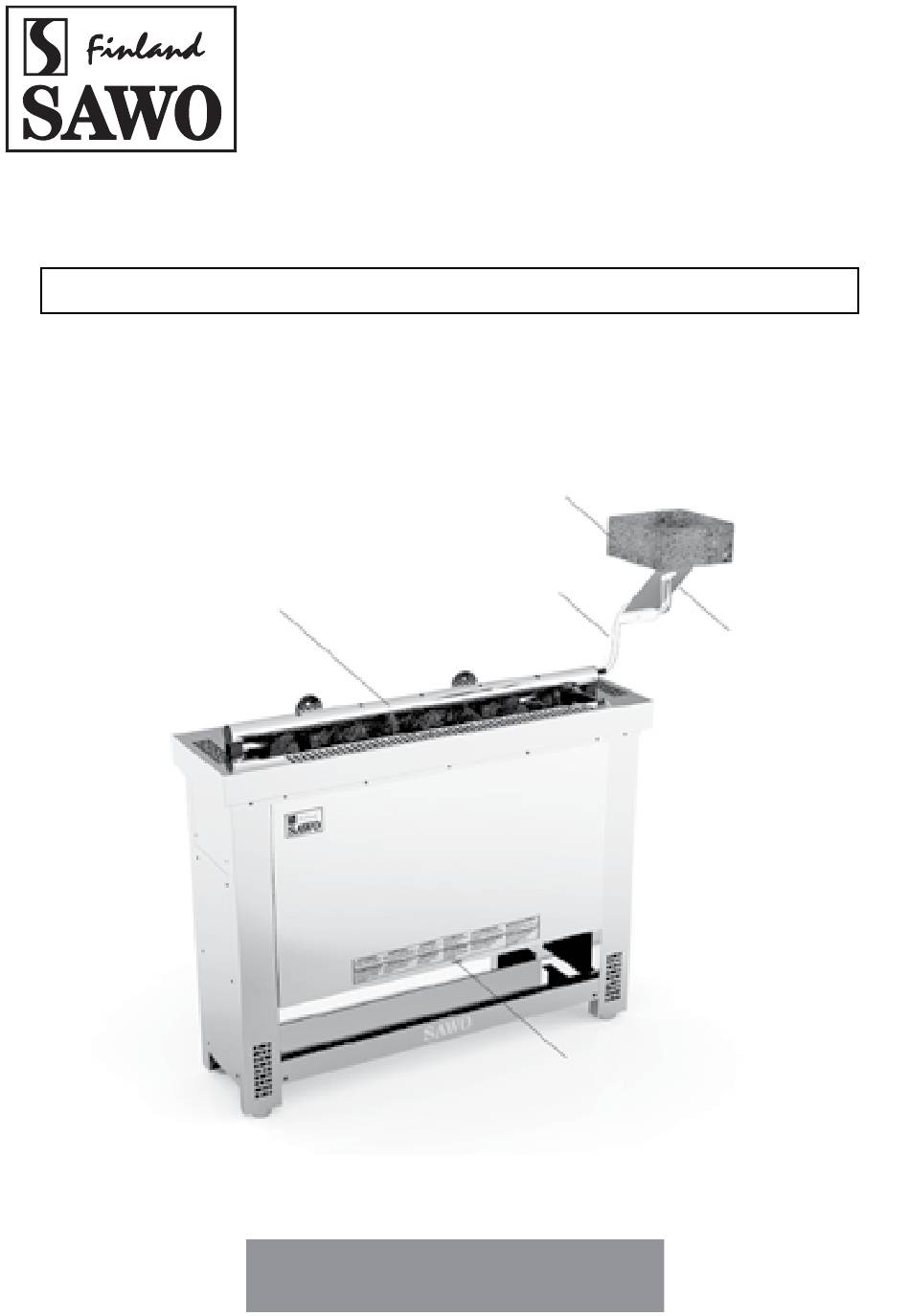

Löylykuppi
Cup Holder
Löylyvesiletku
Vedenjakaja
Hose
Water Distributor
Löylykupin telakka
Cup Holder
Sarjakoodi
Serial number
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo HELIUS HES-45NS
Summary of Contents for Sawo HELIUS HES-45NS
- Page 1 MANUAL HELIUS HEATER HES-60NS HES-45NS HES-75NS HES-90NS Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. Löylykuppi Cup Holder Löylyvesiletku Vedenjakaja Hose Water Distributor Löylykupin telakka...
-
Page 2: Table Of Contents
SiSÄllySluettelo Turvaohjeet ...................4 Käyttäjälle: ..................4 Asentajalle: ..................6 Kiukaan asentaminen ..............8 Kiukaan käyttöönotto ..............10 Löylyvesilinjan asentaminen ............11 Kiuaskivet ..................12 Kivien latominen kiukaaseen ............12 Saunahuoneen lämmitys ............... 14 Ilmanvaihto ................. 16 Eristys ..................16 Kiukaan kätisyyden vaihtaminen ............ 18 Kytkentäkaavio ................ - Page 3 table of ContentS Safety instructions ................5 For user:..................5 For technicians: ................7 Heater installation ................9 Heater Assembly ................10 Water Accessory Installation ............11 Heater stones ................13 Loading stones into the heater ............. 13 Heating of the sauna room ............15 Air ventilation ................
-
Page 4: Turvaohjeet
turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: • Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. •... -
Page 5: Safety Instructions
Safety inStruCtionS Please take note of these safety precautions before using the sauna or when installing the heater. for user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta. Katso sivu 8. • Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. • Jos kiuas on julkisessa käytössä... -
Page 7: For Technicians
for technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (see page 8). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asentaminen
KiuKaan aSentaminen Suosittelemme asentamaan kiukaan seinälle, joka on lähimpänä ovea. Oviaukon aiheut- taman ilmanvaihtumisen pitäisi yhdessä kiukaan lämmittämän kuuman ilman kanssa luoda miellyttävä löyly saunaan. Noudata annettuja kuutiotilavuuksia (Katso sivu 19, tekniset tiedot). Älä asenna saunaan enempää kuin yksi kiuas ellei sinulla ole erikoisoh- jeita kahden kiukaan asentamiseen. -
Page 9: Heater Installation
heater inStallation It is recommended that the heater is placed to the wall nearest the door. The air cir- culation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided in Fig. -
Page 10: Kiukaan Käyttöönotto
KiuKaan KÄyttöönotto Kiuaspaketti sisältää löylykupin, löylyvesiletkun, löylykupin telakan, löylyvedenjakajan sekä kiukaan seinäkiinnikkeet. Asenna seinäkiinnikkeet varmistamaan ettei kiuas vahin- gossakaan kaadu. heater aSSembly The heater comes in a set with a water accessory: water funnel, holder, hose and water distribution tube. Mounting brackets are also enclosed. Screw the brackets to the heater and to the wall to secure the heater to prevent it from falling down. -
Page 11: Löylyvesilinjan Asentaminen
löylyveSilinjan aSentaminen Löylyvesilinjaa tarvitaan kun käytetään väliseinäratkaisua kiukaan ”piilottamiseen”. Sen avulla voidaan helposti ja huomaamattomasti annostella vettä kiukaalle. Asenna silikonil- etku tiukasti löylyvedenjakelijan ja löylykupin liittimiin. Mikäli haluat kiinnittää löylykupin seinälle, käytä sitä varten tarkoitettua telakkaa. Asenna kuppi paikkaan johon voit helposti kaataa löylyvettä. Löylykuppi on asennet- tava korkeammalle kuin kiuas, jotta varmistetaan veden esteettömästä... -
Page 12: Kiuaskivet
KiuaSKivet Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään viiltosuojahansikkaita. -
Page 13: Heater Stones
Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 14: Saunahuoneen Lämmitys
Saunahuoneen lÄmmityS varoituS! Savun ja hajun muodostuminen ensimmäisellä lämmityskerralla. Käyttämättömissä lämmityselemmenteissä saattaa olla ainejäämiä valmistusprosesseista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista Suorita seuraavat toimenpiteet lämmittäessäsi kiuasta ensimmäistä kertaa, tai vaihtaessa kiukaan lämmityselementit. -
Page 15: Heating Of The Sauna Room
heating of the Sauna room Caution! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 16: Ilmanvaihto
ilmanvaihto Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan ympärillä oleva ilma saunan kaukaisimpaankin nurkkaan. Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva A). Koneellista ilmastointia käytettäessä... -
Page 17: Air Ventilation
air ventilation To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 18: Kiukaan Kätisyyden Vaihtaminen
KiuKaan KÄtiSyyden vaihtaminen Mikäli kiukaan kätisyys on vaihdettava kytkemisen tai johdotuksen helpottamiseksi, avaa ensin ruuvit kiukaan pohjasta ja irrota kivimuruastia. Asenna astia ja kiukaan seinäkiin- nikkeet vastakkaiselle puolelle kuin aiemmin. rotating the heater In case you need to rotate your heater for wiring convenience or use, remove the screws below the heater to remove the catchbasin to transfer it to the opposite side, same as the heater brackets. -
Page 19: Kytkentäkaavio
KytKentÄKaavio eleCtriCal diagram HES-45NS HES-60NS HES-75NS HES-90NS 3 PHASE 400V 3N~ ARI150 ARI200 ARI250 ARI300 3 PHASE 230V 3~ 50/60Hz VAIN HAVAINNOLLISTAMISEEN ILLUSSTRATIVE PURPOSE ONLY 1 VAIHE 1 PHASE 230V 1N~ 50/60Hz teKniSet tiedot teChniCal data KIUAS- VASTUS SAUNAN JÄNNITE KIUKAAN KOKO KAAPELIN KIVET... -
Page 20: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol- la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak- kauksesta ennen tuotteen käyttämistä. -
Page 21: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 22: Vianetsintäkaavio
vianetSintÄKaavio Jos kiuas ei lämpene tai saunahuone lämpenee hitaasti: nb-mallit: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •... -
Page 23: Diagnostic Table
diagnoStiC table If heater is not heating up or sauna room is heating up slowly: nb-modelS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 24: Varaosat
varaoSat Vastukset Löylykuppi ja senliitin Löylykupintelakka Löylyvesiletku Löylyvedenjakaja - Ø32mm rosteriputki Kivipesä Vastuspidike O-renkaalla, Prikalla ja ruuvilla Riviliitin 7-napainen (Iso valkoinen) Säätöjalka Kaapelin pidike Johdin setti Spare partS Heating Elements Stone Cup with Coupler Cup Holder Hose Water Distributor - Ø32 Stainless Pipe Rock Container Heating Element Lock w/O-ring screw and washer Terminal Block 6-Pole, Big White... - Page 25 HP70-006 HP70-005 HP70-004 HP70-007 HP01-008 ARI150 ARI200 ARI250 ARI300 HP01-022-B1 HP03-004 HP68-006 HP03-022 HP68-002 HP68-003 HP68-007 HP68-004 HP68-005 SUOMI | ENGLISH...
- Page 26 SUOMI | ENGLISH...
- Page 27 SUOMI | ENGLISH...
- Page 28 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
