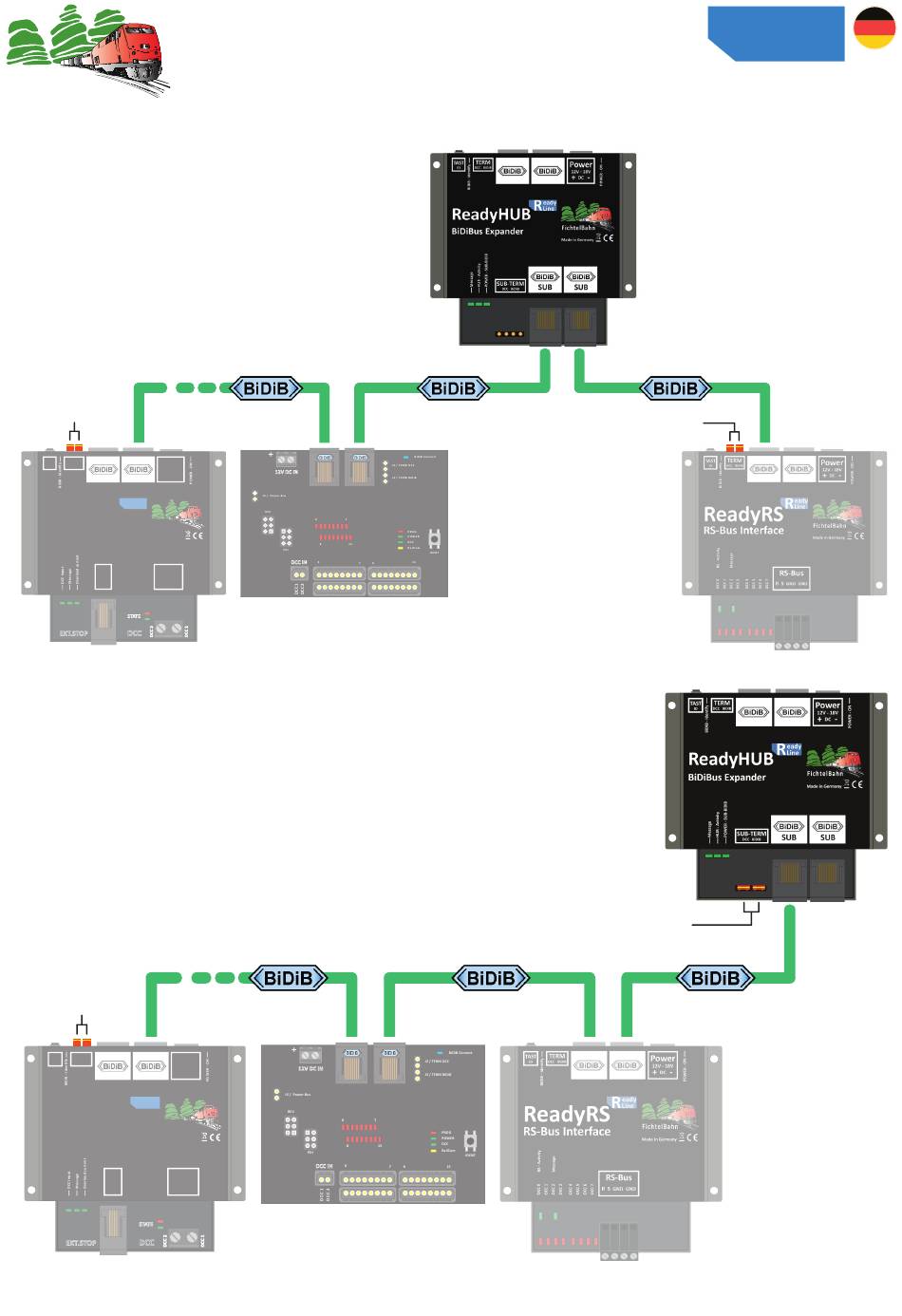

04.3 Weiterer Knoten an die SUB-Ebene
Das Anschlussprinzip ist identisch zur
Main-Ebene. Der ReadyHUB ist hier
vergleichbar mit einem Interface und
ermöglicht das Anschließen von weite-
ren 32 Teilnehmern.
... bis zu 32 Teilnehmer
Abschluss-Jumper
setzen
TERM
TAST Power
ID DCC BiDiB
12V - 18V
+
DC
R
eady
ReadyBoost
Line
FichtelBahn
BiDiBus DCC-Booster 4A
Made in Germany
DCC OUT
Booster OFF
EXT.
Booster ON
max. 4A
STOP
DCC2 DCC1
STATE
DCC
EXT.STOP
Auch hier ist zu beachten, dass immer der erste und letzte
Busteilnehmer mit einem Abschluss-Jumper abgeschlos-
sen werden muss. Die beiden Abbildungen zeigen, dass
der ReadyHUB an jeder Stelle innerhalb der SUB-Ebene
platziert werden kann.
Es können auch noch weitere ReadyHUB-Baugruppen
in der Main- und SUB-Ebene platziert werden. Weitere
Informationen dazu im im Kapitel „06. Hintergrundwissen
und Begriffserklärung" auf Seite 10.
