Fichtelbahn TLEopto Manual

Sicherheitshinweise
Elektrische Gefährdungen, wie das Berühren unter Spannung stehender Teile, Berühren lei琀昀ähiger Teile, die im Fehler-
fall unter Spannung stehen, Kurzschlüsse und Anschluss an nicht zulässiger Spannung, unzulässig hohe Lu昀琀feuch琀椀gkeit
und Bildung von Kondenswasser können zu gefährlichen Körperströmen und damit zu Verletzungen führen. Beugen Sie
diesen Gefahren vor, indem Sie die folgenden Maßnahmen durchführen: Setzen Sie das Gerät nur in geschlossenen,
sauberen und trockenen Räumen ein. Vermeiden Sie in der Umgebung Feuch琀椀gkeit, Nässe und Spritzwasser. Führen
Sie Verdrahtungsarbeiten nur in spannungslosem Zustand durch. Achten Sie beim Herstellen elektrischer Verbindun-
gen auf ausreichenden Leitungsquerschni琀琀. Nach der Bildung von Kondenswasser warten Sie vor dem Einsatz zwei
Stunden Akklima琀椀sierungszeit ab.
Safety Instruc琀椀ons
To reduce the risk of electric shock and injuries do not touch parts that carry voltage. Do not touch conduc琀椀ve
material that might carry voltage in case of a fault, e.g. short circuit, improper input voltage, excessive humidity and
accumula琀椀on of condensate. To reduce these risks, keep these safety precau琀椀ons in mind: Use this module only indoors
and in a clean and dry environment. Avoid moisture and splash water in close proximity. Switch o昀昀 the voltage supply
before carrying out wiring work. Only use wire with su昀케cient cross-sec琀椀on. Wait for 2 hours a昀琀er accumula琀椀on of
condensate.
Bes琀椀mmungsgemäßer Gebrauch:
Der TLEopto ist für den Einsatz im Modellbau, insbesondere in digitalen Modellbahnanlagen, entsprechend den
Bes琀椀mmungen dieser Anleitung vorgesehen. Es handelt sich hierbei nicht um ein Spielzeug, sondern um
Modellbauar琀椀kel für Erwachsene. Jeder andere Gebrauch ist nicht bes琀椀mmungsgemäß und führt zum Verlust der
Gewährleistung und des Garan琀椀eanspruchs.
Dieser Ar琀椀kel ist nicht geeignet für Kinder unter 14 Jahren!
Designated Use:
The TLEopto is usage modelling, and especially digital model railways. It should be 昀椀琀琀ed and used according to this
manual. This is not a toy, but a model building ar琀椀cle for adults. Any other use is not in accordance with the intended
use and leads to the loss of the guarantee and the guarantee claim.
This product is not suitable for children under 14 years!
EU-Konformitätserklärung
Hiermit erklärt FichtelBahn, dass der Bausatz „TLEopto" der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie
2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar: www.昀椀chtelbahn.de/declara琀椀on.html
Declara琀椀on of Conformity
Hereby, FichtelBahn declares that the kit „TLEopto" is in compliance with the EMC Direc琀椀ve 2014/30/EU and the
RoHS Direc琀椀ve 2011/65/EU. The full text of the EU declara琀椀on of conformity is available at the following internet
address: www.昀椀chtelbahn.de/declara琀椀on.html
FichtelBahn®
Am Dummersberg 26
D-91220 Schnai琀琀ach
Tel.: +49 91539703051
FichtelBahn
E-Mail: support@昀椀chtelbahn.de
Technische Änderungen und Irrtümer vorbehalten
www.昀椀chtelbahn.com
© 2023 FichtelBahn® Version 1.0
2 SET
Stück im

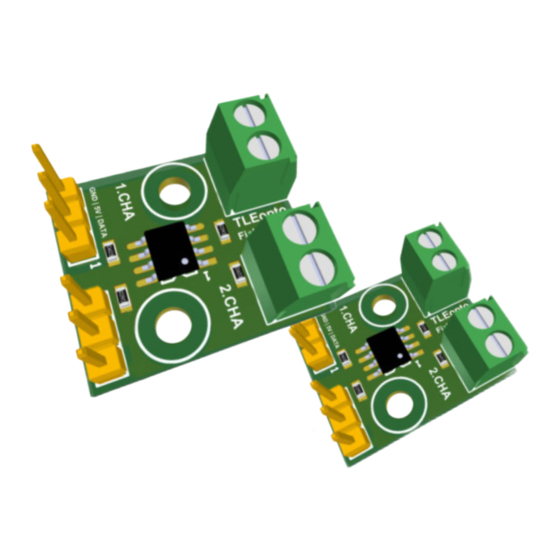

TLEopto
Erweiterung mit 4x galv. getrennte Eingänge für ReadyTLE
Das 2fach Modul ist für alle Anwendungen geeignet, bei dem Signale und Spannungen von den anzu-
schließenden Eingängen galvanisch getrennt werden müssen.
Mögliche Anwendungsbereiche für den TLEopto:
* isolierte Gleisbelegtmeldung im 3-Leitersystem z.B. für s88-Melder und ReadyTLE16
* Spannungsüberwachung von unterschiedlichen Fremdspannungen (AC und DC)
* Booster-Fahrstrom Überwachung
* Signaltrennung von unterschiedlichen Signalpegeln und Potenzialen (z.B. Arduino, Decodereingänge)
The twin module is applicable for all applica琀椀ons where signals and voltages must be electrically isolated from the
connected inputs..
Possible areas of applica琀椀on for the TLEopto:
* Isolated track occupancy detec琀椀on in a third rail system, e.g. for s88 detectors and ReadyTLE16
* Voltage monitoring of di昀昀erent external voltages (AC and DC)
* Booster supply current monitoring
* Signal isola琀椀on of di昀昀erent signal levels and poten琀椀als (e.g. Arduino, decoder inputs)
Technische Daten
- max. Eingangsspannung: 30V DC
- je Modul 2 getrennte Eingänge (Channel 1 & 2)
- einfache Verbindung mit Servokabel
- Abmessung (LxBxH): 23x20x9 mm
Handbuch
Manual
FichtelBahn
Lieferumfang
- 2x TLEopto Bausatz mit
THT-Bauteile zum Einlöten
- 4x Servokabel 20cm
Package contents
Module mit je
- 2x TLEopto kit with
2
THT components for soldering
- 4x servo cable 20cm
2 Optokoppler
Technical data
- max. input voltage: 30V DC
- 2 separate inputs per module (channel 1 & 2)
- Simple connec琀椀on with servo cable
- Dimensions (LxWxH): 23x20x9 mm
Deutsch
English
