06.4 Wieviele Knoten und HUBs sind am BiDiBus erlaubt?
BiDiB ist ein Protokoll, das einen hierarchischen Aufbau einer Anlagenverdrahtung vor-
sieht. Man kann Teile der Anlage zu eigenen Verdrahtungsbereichen zusammenfassen
und Strukturen bilden. Diese Kommunikationsbereiche nennen wir im Busprotokoll
„Ebenen". Ein „HUB" ist ein Knoten an einer Ebene und zugleich ein Interface das nach
unten eine neue BiDiBus-Ebene ermöglicht. Nach außen (Perspektive aus der PC-Sicht)
ist die interne Struktur nicht sichtbar.
Wenn ein BiDiB-System nur mit gestaffelten Baugruppen aufbaut wird, kann eine
maximale Knotenzahl von (32-1)^3 = 28791 erreicht werden. Diese Anzahl ist zwar
eine unrealistische Kombination und nicht sinnvoll, zeigt aber die Dimension die mit
diesem Bussystem möglich ist.

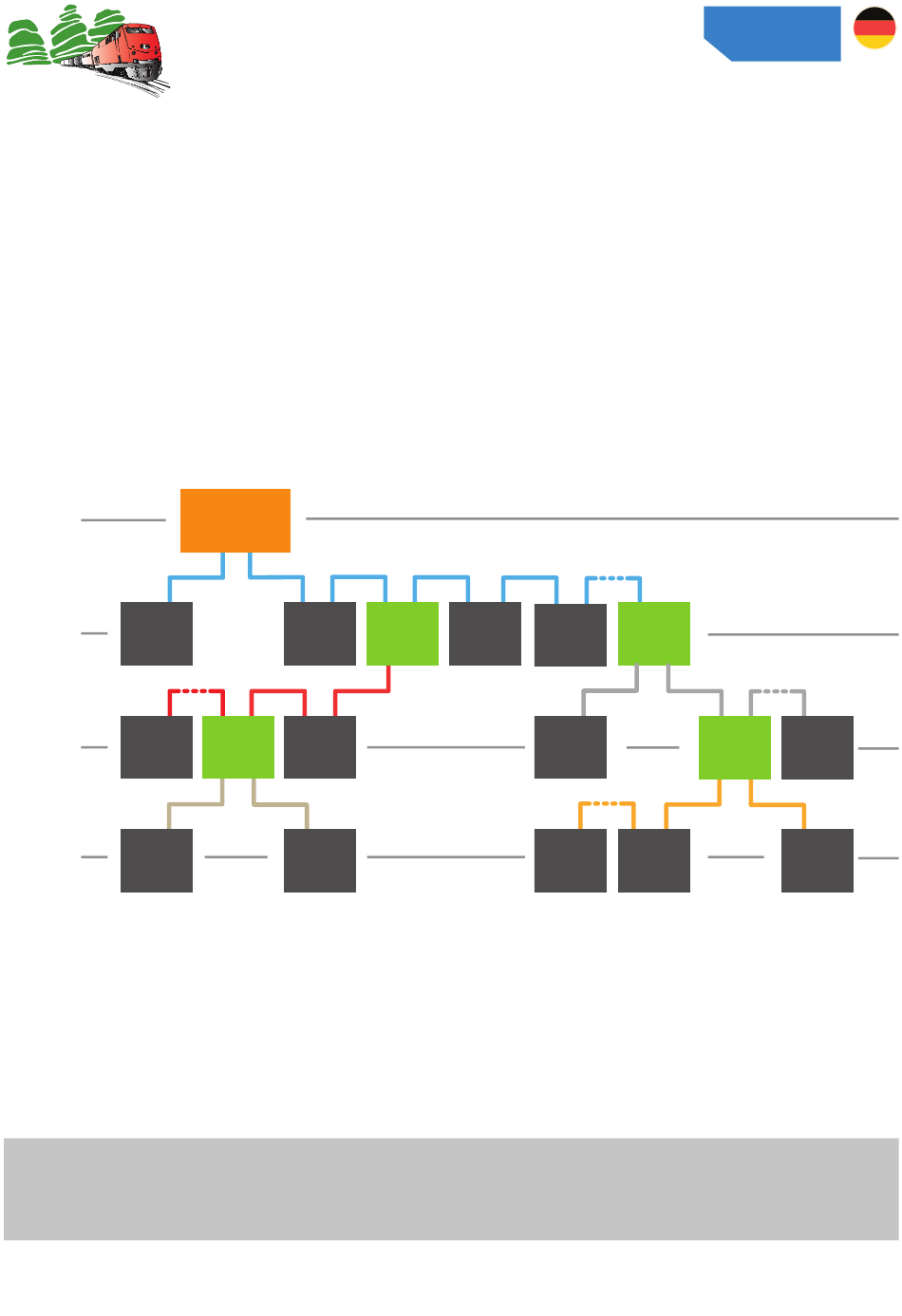

Ebene 1
Ebene 2
...bis 32 Knoten
Ebene 3
Ebene 4
• Der BiDiBus kann 32 Knoten je Ebene verwalten, davon ist ein Knoten ein Inter-
face bzw. ein HUB.
• Die Busstruktur darf maximal aus 4 Ebenen bestehen und ein HUB darf bis
maximal der Ebene 3 eingesetzt werden. Der Anschluss eines HUBs in der Ebene
4 ist nicht zulässig.
• Es können je Ebene mehrere HUBs zum Einsatz kommen und eine neue Ebene
aufspannen.
Tipp:
Verwenden Sie für jede neue Ebene eine andere Farbe des RJ45-Patchkabel oder
arbeiten Sie mit einer erkenntlichen Markierung an den Verbindungen.
Handbuch ReadyHUB
Handbuch Version 1.0
Interface
HUB
HUB
Seite 12
...bis 32 Knoten
HUB
HUB
...bis 32 Knoten
Technische Änderungen und Irrtümer vorbehalten
