Summary of Contents for German pool HTO-124
- Page 1 HTO-124 O i l - F i l l e d H e a t e r Online Warranty Registration Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L...
-
Page 2: Table Of Contents
Tables of Contents Safety Precautions Product Structure Installation Operating Instructions Cleaning and Storage Technical Specifications Warranty Terms & Conditions... -
Page 3: Safety Precautions
Safety Precautions Please read the following information carefully before using the appliance for the first time for your own safety and to ensure correct use. Keep this manual handy for future reference. Note: In order to prevent the risks of a fire, an electrical shock, burns and other injuries, it is imperative to observe basic safety measures when using electrical appliances. - Page 4 Safety Precautions WARNING: In order to avoid overheating, do not cover the heater. Do not place the appliance immediately below a socket outlet. Do not use this heater in the immediate surroundings of a bath, a shower or a swimming pool. Don’t connect the appliance to the power supply and don’t use it unless it is completely assembled (see mounting instructions).
- Page 5 Safety Precautions 24. The appliance has been designed and manufactured to operate in the home. Any other use is considered inappropriate and dangerous. 25. Do not insert fingers or objects through the safety grill or the air inlets. Pay special attention to children, the elderly and the disabled.
-
Page 6: Product Structure

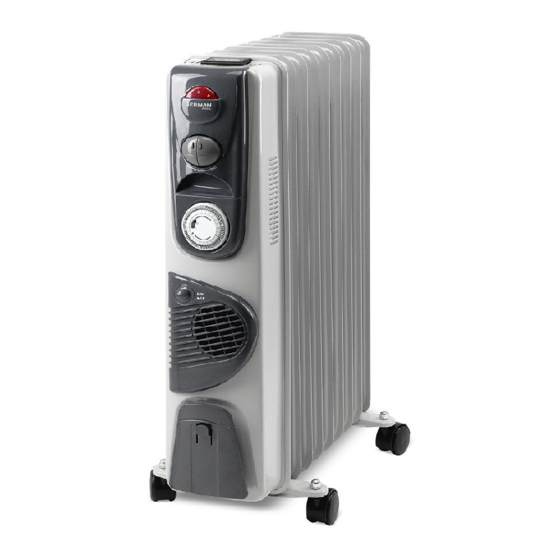

Product Structure 6. Turbo 1. Thermostat control Cord storage 2. Power setting switch 8. Oil filled fins 3. Handle 9. Castors 4. Timer 5. Turbo switch... -
Page 7: Installation
Installation Remove the heater and all the accessories from the carton. Make sure all parts are not damaged. Turn the heater upside down. Position the castor base and assemble between the end fins. Attach them to the heater using the U-bolts and wing nuts supplied. -
Page 8: Operating Instructions
Operating Instructions Place the heater on the floor at least 90cm away from the wall and Watch the video clip any other objects such as furniture, curtains or plants. (Make sure the power supply used corresponds to the one on the rating label) With the thermostat control switch in the “... - Page 9 Operating Instructions TIMER OPERATION The timer can be set from 1 to 24 hours, and each small green pin represents 15 minutes of operation. The timer face consists of a moveable numbered (1 to 24) band and small green pins, each small green pin can be pulled inward or outward to set the time.
-
Page 10: Cleaning And Storage
Cleaning and Storage CLEANING Watch the video clip 1. Always disconnect the heater from the mains supply before cleaning. 2. Clean the outside of the heater by wiping with a damp cloth and buff with a dry cloth. 3. DO NOT use waxes or polishes as these may react with the heater and cause discoloration. -
Page 11: Technical Specifications
Technical Specifications Model HTO-124 Voltage 220-240V AC Power 2,400W Frequency 50 Hz Net Weight 10.4 kg Dimensions (H)630mm (W)430mm (D)240mm Specifications are subject to change without prior notice. If there is any inconsistency or ambiguity between the English version and the Chinese version, the Chinese version shall prevail. Refer to www.germanpool.com for the most up-to-date version of the Operating Instructions. - Page 12 目錄 安全注意事項 產品結構 安裝說明 操作說明 清潔與貯存 技術規格 保用條款 P.12...
-
Page 13: 安全注意事項
安全注意事項 在操 作 本產 品 前，請詳 細 閱 讀 所 有 說明，並妥為保存。 注意 ： 當使 用 本產品時 ， 應 遵 循 基 本的安全預防措施，以減少火災、觸 電和 人 身傷 害 的風險。 重要 提 示 1. 電 源電 壓 必須與銘牌標明的電 壓 相符。 請 使用適當的電源插座。 2. - Page 14 安全注意事項 9. 本 電暖 爐 裝有精確量的特殊油 。 如需要打開油箱維修，必須由製造 商 、其 維 修部或類似部門的專 業 人員進行，如果發生漏油，應聯繫當 地 維修 中 心進行維修。 10 . 廢 棄本 電 暖爐時，請遵守有關 油 類排放的規定。 11 . 請 保存 好 保用證和收據以備將 來 使用和參考。 12 . 拆 開包 裝 後，檢查本機有無損 壞 的跡象。如有損壞，請勿使用本機並 聯...
- Page 15 安全注意事項 31 . 請 勿長 期 在潮濕、灰塵多的地 方 使用及儲藏，以免造成外殼腐蝕或因 濕 氣引 起 漏電、觸電等事故。 32 . 禁 止覆 蓋 進風口、出風口，會 造 成高溫故障或影響性能，甚至發生火 災 等危 險 。 33 . 嚴 禁用 水 沖淋機體，切勿將水 滴 入電暖爐內。 34 . 外 出或 長 期不用時請一定要把 電 源插頭從插座拔出。 35 .
-
Page 16: 產品結構
產品結構 6. 渦輪 1. 溫控器旋鈕 7. 電源線儲存架 2. 電源開關 8. 發熱片 3. 把手 9. 滾輪 4. 定時器 5. 渦輪開關 P.16... -
Page 17: 安裝說明
安裝說明 將 產 品電 暖 爐從 包 裝 中 取 出 ， 檢 查 各零部件是否齊全和完好無損。 拆箱後將 電 暖 爐倒置放在地板上（機底朝上）。 把滾輪上 的 螺 帽拆下，四個滾輪分別裝在兩端，用 螺帽固定 。 使用U形 螺 栓及蝶形螺帽將滾輪固定。 鎖緊蝶形 螺 帽 。 把電暖爐 倒 回 來放好，滾輪平穩放在地面上，機面 朝上。 P.17... -
Page 18: 操作說明
操作說明 本產 品 請勿 安 放在牆壁 、 窗 簾 及 室 內傢具旁邊使用，放置 觀看操作視頻 時應 離 牆及 傢 具90 厘米以上，其頂部1米內不得有遮擋， 以利 於 空氣 流 通。 （確 保 電壓 與 銘牌上標 示 的 電 壓 相 符）。 當溫 控 器旋 鈕 轉至“ ”位置，... - Page 19 操作說明 例如 : 假設 現 在是 晚 上11 點。旋轉定時器直到“23”與指 針相 反 。 設置 電 暖爐 在 上午8:00至下午3:00自動操作，請將 中心 板 的開 關 滑動到“ ”，將 “ 8”至“15”之 間所 有 綠色 拔 針拉向外，其餘的撥 針 向內拉。 注意 ： 為了 確 保計時器正常操作， 必 須將電暖爐連接電源並打開電源 開關 。 P.19...
-
Page 20: 清潔與貯存
清潔與貯存 清潔 觀看操作視頻 1. 移 動或 清 潔產品前，請先關閉 電 源，拔掉電源插頭。 2. 用 濕軟 布 擦拭表面，然後用乾 布 擦拭。 3. 請 勿使 用 蠟或拋光劑，因為它 們 可能會與電暖爐產生 化 學反 應 並導致變色。切勿使 用 汽油、石腦油、天拿 水 、酒 精 、有機溶劑等易揮發 的 液體清潔本機，及切 勿 使用 鋼 刷等堅硬的物體進行 清 潔，以免對本機造成 嚴... -
Page 21: 技術規格
技術規格 HTO-124 型號 220-240V AC 電壓 2,400W 功率 50 Hz 頻率 10.4 kg 淨重 (H)630mm (W)430mm (D)240mm 機身尺寸 產 品 規 格及 設計如有變 更，恕不另行通知。 中 英 文 版本 如有出入， 一概以中文版為準。 本 產 品 使用 說明書以 www.g e rma n pool . com 網上 版為最新版本。... - Page 22 正確處置本產品 歐盟指令2012/19 / EU廢電和電子設備（WEEE）涉及減少電氣和 電子設備中有害物質的使用以及廢物處理。產品或產品包裝上的 這個標誌表示處置本產品時必須與其他垃圾分開處理。因此，用 戶必須將要棄置的設備帶到適當的電氣和電子廢物收集中心，或 者在購買相同類型的新設備時，將其退還給經銷商。設備的適當 處置、回收或再循環有助於防止對環境和人類健康的損害，並且 鼓勵循環使用和回收構成設備的材料。用戶不當處置產品，將根 據現行法律受到罰款和處罰。 P.22...
-
Page 23: Warranty Terms & Conditions
- the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any 4. 總代理有權選擇維修或更換配件或其損壞部份。 defective part. 5. This warranty will be void if there is any transfer of 5. - Page 24 Fax:+853 2875 2661 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com HTO-124-M-18(1) P.24...
