Summary of Contents for German pool HTW-115U

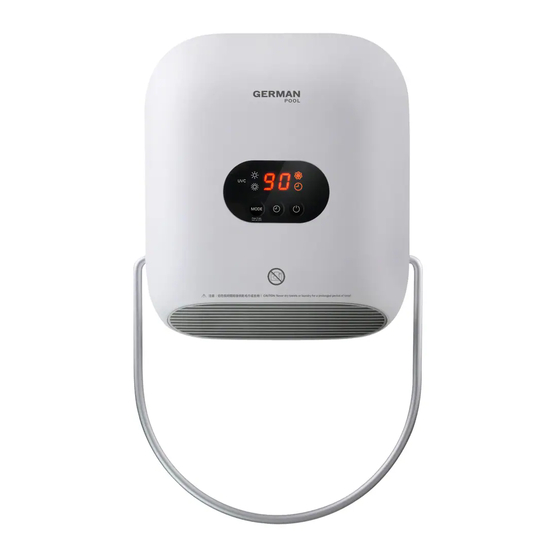

- Page 1 Portable UVC Bathroom Heater HTW-115U 360° Multi-Oscillation Fan RHS-126 Online Warranty Registration Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L...
- Page 2 請即進行保用登記！ 有關保用條款細則，請看說明書最後一頁。 Please register your warranty information now ! For Warranty Terms & Conditions, please refer to the last page of this user manual.
-
Page 3: Table Of Contents
Table of Contents Warnings & Safety Precautions Product Structure Installation Instructions Accessories Operation Instructions Cleaning & Maintenance Technical Specification Warranty Terms & Conditions... -
Page 4: Warnings & Safety Precautions
• Unplug this product from the power source before cleaning and maintenance. • Contact German Pool authorized service technician for repair or maintenance of this product. Attention: • IP23 protection rating only applies to when this product is installed and fixed on the wall for vertical operation. - Page 5 1 meter above the floor. WARNING! This product contains a UV emitter. DO NOT stare at the light source. 18. In case of malfunction, please contact German Pool Customer Service & Repair Centre. DO NOT disassemble product or change parts by yourself.
- Page 6 Warnings & Safety Precautions 30. When moving to a new location, make sure the new supply voltage matches the voltage specified on the rating label of this product. 31. DO NOT place any object on this product. 32. DO NOT ingest battery, Chemical Burn Hazard. WARNING! This product contains a coin / button cell battery.
-
Page 7: Product Structure
Product Structure Front Control Panel Front Cover Air Outlet Grille Back Filter Cover Back Cover Non-slip Rubber Pad... -
Page 8: Installation Instructions
Installation Instructions Installation Safety Requirements WARNING! For IP23 Protection Rating to apply, this product must be mounted on the wall. (Note: When installed, the bottom of the product should be 1-1.8m above the ground, and distance to the sidewall should be more than 0.3 meter. If it is used in the bathroom, it should be at least 1 meter away from the water source). - Page 9 Installation Instructions ZONE 3 Safe 60cm 60cm 75cm 75cm ZONE 2 60cm Danger 60cm 225cm radius 60cm ZONE 1 ZONE 3 225cm Safe Danger 60cm 60cm 75cm 75cm ZONE 2 60cm Danger 60cm 225cm radius 60cm ZONE 1 225cm Danger Mounting With Wall Kit Drill two 6mm holes (29mm in depth) on the wall.
- Page 10 Installation Instructions Hang the product onto the wall kit: Fit the large mounting hole on the back of the product onto the wall kit, then slide the product to the right until the pegs sit into the small mounting hole (see diagram).
-
Page 11: Accessories
Accessories Detachable Towel Rail To attach the towel rail, pull the two ends of the towel rail slightly outwards and mount it into the holes on both sides of the product. Detachable Hook Hook the wall kit onto the the back of the product. Fit the pegs of the detachable hook into the large mounting holes on the wall kit, and slide the hook to the right until the pegs sit into the small mounting holes. -
Page 12: Operation Instructions
Operation Instructions MODE Press 3 sec. turn on UVC LED Display Control Buttons Cool Air Mode Mode Button Warm Air Mode - Low Timer Button Warm Air Mode - High On/Off Button UVC Mode Timer Function On / Off Connect to the power source, the buzzer will beep twice. Press On/Off Button to turn on the product. - Page 13 Operation Instructions UVC Mode When product is turned on (in any air mode), long-press Mode Button for 3 seconds to activate UVC Sterilization Mode. UVC indicator light will light up constant. To deactivate UVC Mode, long-press for 3 seconds again. UVC indicator light will turn off. WARNING! •...
-
Page 14: Cleaning & Maintenance
Cleaning & Maintenance WARNING! Before cleaning, turn off the product and unplug from the socket, in order to avoid the danger of electric shock. Clean the surface of the product with a damp cloth (can be moistened with diluted detergent if desired). -
Page 15: Technical Specification
Technical Specification Model HTW-115U Voltage 220-240 V~ Frequency 50 Hz Power 1500 W Product Dimensions (without towel rail) (H) 264 (W) 228 (D) 127 mm Product Dimensions (with towel rail) (H) 430 (W) 250 (D) 127 mm Net Weight 1.6 kg •... - Page 16 目錄 警告及注意事項 產品結構 安裝說明 跟機配件 操作說明 清潔與保養 技術規格 保用條款 P.16...
-
Page 17: 警告及注意事項
警告及注意事項 警告！ 使用本產品前，請仔細閱讀所有說明。 • 本產品只限家居室內日常使用，如產品作任何商業、工業、出租或其他用途，保用證即告失 效。 • 請勿讓兒童或身體有殘障、精神不健全及對本產品缺乏經驗或知識的人士單獨使用本產品；如 需使用，必須要在負責任的成年人監管下方可使用。 • 應照顧好兒童，確保他們不會玩耍本產品。 • 無成年人監管下，勿讓兒童清潔及維護本產品。 • 使用前，請先檢查所有電壓是否與本產品標籤上的電壓相符。 • 如果電源線損壞，為免發生意外，電源線必須由廠方、廠方指定的維修中心或同等合格的技術 人員進行更換。 • 清潔或檢查本產品前，必須先關機及拔掉插頭。 • 請聯繫德國寶授權的技術人員進行維修或保養本產品。 注意： • IP23防水防塵級別只適用於當產品垂直固定安裝於牆壁使用。 • 本產品不可作風扇用途。 警告！ • 本產品配備紫外線燈，嚴禁凝視紫外線光源。 • 嚴禁任何角度望紫外線，以免對眼睛造成永久性損害。 • 嚴禁將紫外線照射皮膚，或讓皮膚曝露在紫外線之中。 1. 本產品不適用於身體、感官或精神有缺陷，及缺乏必要經驗和知識的人群（包括小孩），除非 在能對其安全負責的人的監管下使用。兒童必須進行監管，以確保他們不玩耍本產品。 2. 當本產品由8歲或以上兒童、感官或精神有缺陷、及缺乏必要經驗和知識的人使用時，必須有 對其安全負責的人進行監管，並確保使用者的安全及其明白當中潛在危險。當兒童對本產品進 行清潔和維護時，必須有對其安全負責的人進行監管。... - Page 18 警告及注意事項 13. 本產品必須擺放在平坦及穩固的表面上使用。（注意：安裝後，本產品底部必須距離地面1米 至1.8米，距離牆壁大於0.3米，如果在浴室使用，必須垂直安裝，並確保安裝位置離水源的距 離大於1米）。 14. 警告！為避免引起火災，出風口1米範圍內，嚴禁擺放任何布料、窗簾或其他易燃物料。 15. 警告！安裝本產品時，必須確保在浴缸內或淋浴區的人不能夠觸及到開關和其他控制器。 安裝毛巾架時，必須確保開關和其他控制裝置不會被浴缸或淋浴中的人觸及。 16. 警告！為避免對嬰兒造成傷害，本產品的安裝應確保最低的加熱軌距地面至少1米。 17. 警告！本產品配備紫外線燈，嚴禁盯著紫外線光源。 18. 若本產品發生故障，請聯絡德國寶客戶服務及維修中心，嚴禁擅自拆卸、更換零部件。 19. 嚴禁用濕手觸摸電源線插頭。 20. 嚴禁將木棍、金屬棍等異物塞入進、出風口。 21. 嚴禁在產品周圍噴灑殺蟲劑及可燃性噴霧劑。 22. 嚴禁將產品出風口長時間、直接向幼兒吹風。 23. 拔除電源線插頭時，嚴禁拉扯電線。 24. 必須確保電源線插頭沒有粘附異物，並將插頭完全插入。 25. 當本產品在使用期間出現異味、異音時，必須立即停止使用，並拔除電源。 26. 嚴禁折疊或將重物放置在電源線上。 27. 外出或長時間不使用本產品時，必須關機，並將電源線插頭從插座中拔出。 28. 使用本產品前，必須使用經檢查符合要求的合格電源插座。 29. 必須確保使用的電源電壓與本產品銘牌上所標示的電壓一致。 30. 搬遷時必須確認使用電壓。 31. 嚴禁將物品放置在機體上。...
-
Page 19: 產品結構
產品結構 正面 控制面板 面蓋 出風口 底部 網蓋 底蓋 防滑腳墊 P.19... -
Page 20: 安裝說明
安裝說明 安裝注意事項 警告： IP23防水防塵級別只適用於掛牆安裝（注意：產品底部離地距離必須為1-1.8米，距離牆壁 大於0.3米，如果在浴室使用，請確保安裝位置離水源的距離大於1米）。 請確保該安裝距離滿足下圖要求 側壁距離 • 頂部距離至少為500毫米。 • 側壁距離至少為300毫米。 頂部距離 • 地面距離應為1,000-1,800毫米。 地面距離 警告： • 本產品不得安裝在ZONE1或2（如下圖）。 • 安裝時必須確保開關和其他控制裝置不會被沐浴或淋浴的人觸摸。 ZONE 3 Safe 60cm 60cm 75cm 75cm ZONE 2 60cm Danger 60cm 225cm 半徑 60cm ZONE 1 225cm Danger P.20... - Page 21 安裝說明 使用掛壁支架安裝 1. 在牆上鑽兩個孔，孔的直徑為6mm，深度為29mm；兩個孔之間的距離為74mm。 2. 將螺絲膠塞固定在兩個孔中。 3. 將螺絲和掛壁支架固定到螺絲膠塞中，然後擰緊。 29mm 掛壁支架 螺絲膠塞 6mmφ 2個φ6mm孔 孔深29mm 4. 將本產品安裝在掛壁支架上：將機底的大孔對準掛壁支架，然後向右滑動直至扣緊在小 孔內（如下圖）。 小孔 大孔 P.21...
-
Page 22: 跟機配件
跟機配件 可拆式毛巾架 將可拆式毛巾架放入出風口兩側槽內；當不使用金屬架時，將可拆式毛巾架左右側往外手拉 開即可拆卸。 掛鈎 1. 將掛壁支架扣緊在機背上。 2. 將掛鈎對準掛壁支架的大孔，向右滑動直至扣緊在小孔內。 P.22... -
Page 23: 操作說明
操作說明 MODE Press 3 sec. turn on UVC LED顯示屏 控制按鍵 涼風模式 模式鍵 低檔暖風模式 定時鍵 高檔暖風模式 開關鍵 UVC模式 定時功能 待機狀態/開機 1. 接通電源後，蜂鳴器發出提示聲2聲。 2. 按「電源鍵 」開機，預設進入低檔暖風模式，指示燈 常亮。 吹風模式 1. 開機進入低檔暖風模式後，按「模式鍵 」可順序循環選擇： 高檔暖風模式 >涼風模式 >低檔暖風模式 ，相應指示燈常亮。 2. 此三種吹風模式的預設關機時間為12小時，如需提前關機，按「電源鍵 」。 注意： • 從低檔暖風模式 切換至高檔暖風模式 ，將延遲10秒生效。... - Page 24 操作說明 UVC功能 1. 開機後在任何吹風模式下，長按「模式鍵 」3秒開啟UVC殺菌功能，指示燈 常 亮。 2. 再次長按「模式鍵 」3秒關閉UVC殺菌功能，指示燈 熄滅。 警告： • 嚴禁任何角度望紫外線，以免對眼睛造成永久性損害。 • 嚴禁將紫外線照射皮膚，或讓皮膚曝露在紫外線之中。 定時關機功能 1. 開機後在任何吹風模式下，按「定時鍵 」設置定時關機時間，指示燈 常亮，顯示 屏顯示剩餘倒數時間。 2. 每按一次「定時鍵 」，時間以5分鐘遞增，可設置定時關機時間為5-90分鐘。 3. 當倒數完畢後，產品將自動關機。 注意： 在倒數期間，可按「開關鍵 」立即關機。 P.24...
-
Page 25: 清潔與保養
清潔與保養 警告！ 清洗前務必關機並拔掉電源插頭，否則有觸電的可能。 1. 機身表面清潔，應用濕布（或加上洗潔精）抹擦，不可使用汽油、天拿水、稀釋劑或有腐蝕性 的洗滌劑、溶劑之類進行清潔，嚴禁用水沖或淋洗。 2. 若過濾網上附著過多的異物，將影響出風效果，因此至少每隔一個月清洗一次。 過濾網清洗 1. 按順序取出過濾網和網蓋（如下圖）。 2. 過濾網用清潔劑浸泡數分鐘，清洗晾乾即可。 3. 按照順序將過濾網及網蓋安裝好，確保安裝無誤。 維護保養 1. 當產品長期不使用時，應拔下電源插頭，包裝好本機並防止灰塵進入機體。 2. 包裝前應確保本產品和過濾網等是乾燥的。 3. 包裝好後應放置於陰涼乾燥通風處存放。 P.25... -
Page 26: 技術規格
技術規格 HTW-115U 型號 電壓 220-240 V~ 頻率 50Hz 功率 1,500 W 產品尺寸 （不包含毛巾架） (H) 264 (W) 228 (D) 127 mm 產品尺寸 （包含毛巾架） (H) 430 (W) 250 (D) 127 mm 淨重 1.6 kg • 產品規格及設計如有變更，恕不另行通知。 • 中英文版本如有出入，一概以中文版為準。 • 本產品使用說明書以www.germanpool.com網上版為最新版本。 P.26... -
Page 27: Warranty Terms & Conditions
- the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any defective part. 4. 總代理有權選擇維修或更換配件或其損壞部份。 5. This warranty will be void if there is any transfer of 5. - Page 28 Fax:+853 2875 2661 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com HTW-115U-M-22(1) P.28...
