PO
Alimentação CA
Interligação de
Alimentação
Substituição do
Fusível
Descrição do
Painel de Controlo
Instalação
Diagrama de
Instalação do
Produto
Este produto possui uma fonte de alimentação de intervalo automático que
funciona num intervalo de tensão de entrada de 100~240 VCA, 50/60 Hz.
Pode ligar até 11 unidades Intimidator™ Scan LED 200 a 120 VCA e 21
unidades a 230 VCA.
1. Desligue o produto da alimentação.
2. Utilizando uma chave de fendas de cabeça chata, desaperte o suporte de
fusíveis e retire-o.
3. Retire o fusível queimado do suporte e substitua por um fusível com o
mesmo tipo e classificação.
Volte a colocar o suporte de fusíveis e volte a ligar a alimentação.
4.
Botão
Função
<MODE/ESC> Sai da função ou menu actual
Activa o menu exibido actualmente ou define o valor
<ENTER>
seleccionado actualmente na função seleccionada
Desloca-se para cima na lista de menus e aumenta o valor
<UP>
numérico numa função
Desloca-se para baixo na lista de menus e diminui o valor
<DOWN>
numérico numa função
Antes de instalar este produto, leia as Instruções de Segurança.

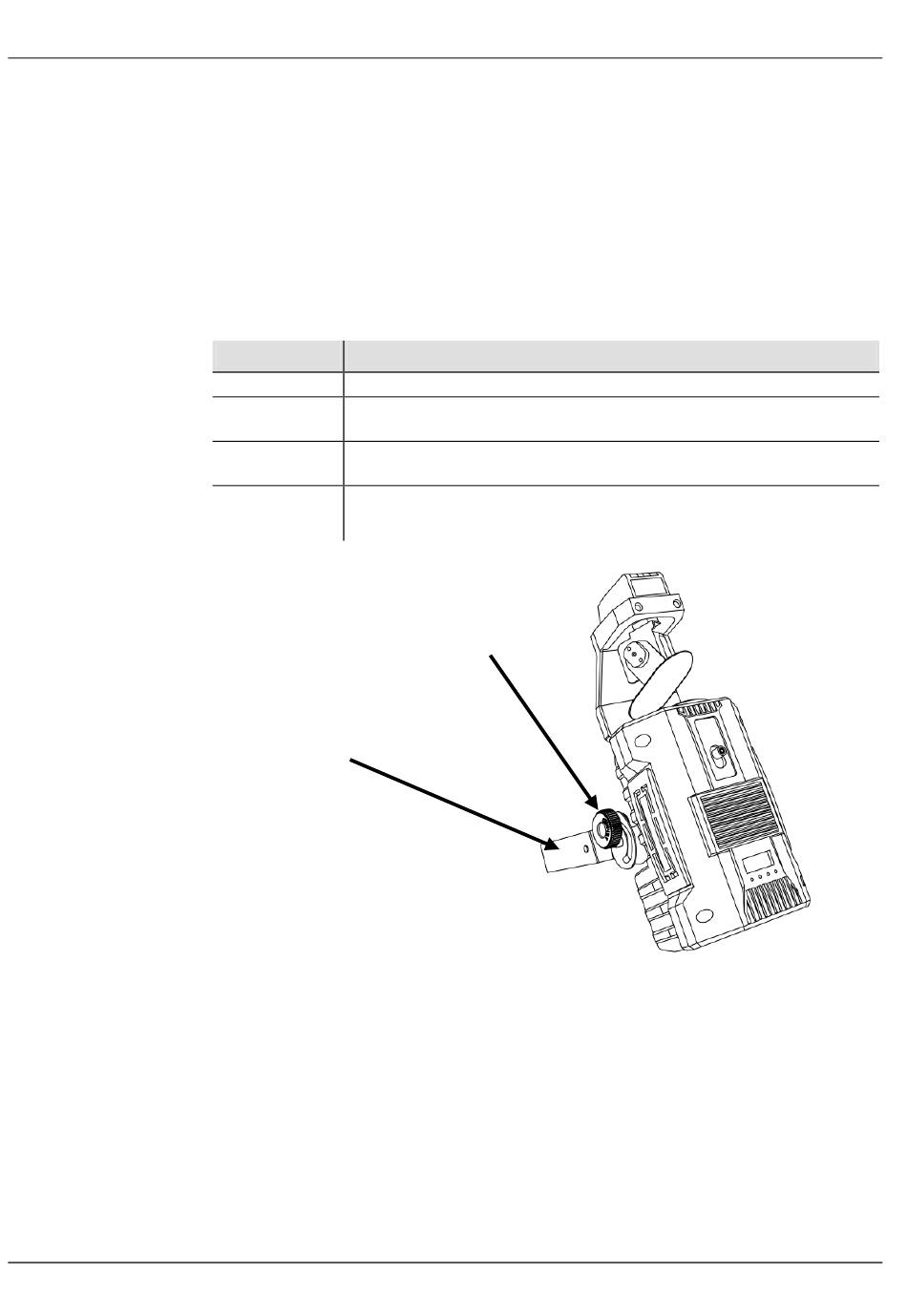

Botão de ajuste do suporte
Suporte de montagem
Intimidator™ Scan LED 200 GRR
31
