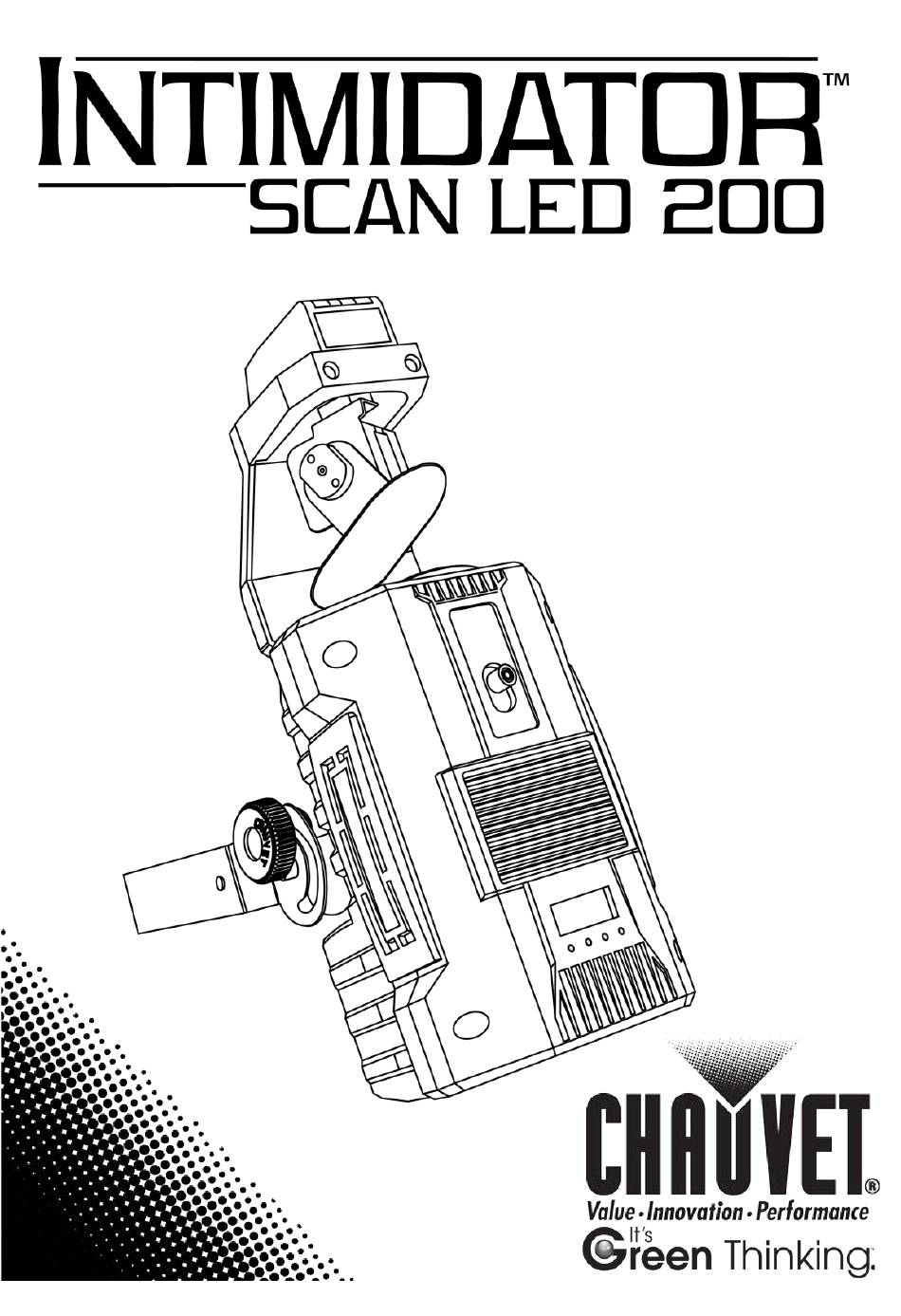

  • Page 1 Quick Reference Guide...
  • Page 2 Intimidator™ Scan LED 200 QRG About This The Intimidator™ Scan LED 200 Quick Reference Guide (QRG) has basic Guide product information such as mounting, menu options, and DMX values. Download the User Manual from www.chauvetlighting.com for more details. The information and specifications contained in this QRG are subject to change Disclaimer without notice.
  • Page 3 Unpack your Intimidator™ Scan LED 200 and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not CHAUVET®. Product The Intimidator™ Scan LED 200 is a bright, lightweight and compact LED moving head.
  • Page 4 Intimidator™ Scan LED 200 QRG AC Power This product has an auto-ranging power supply that can work with an input voltage range of 100~240 VAC, 50/60 Hz. Power Linking You can link up to 11 Intimidator™ Scan LED 200 products at 120 VAC and 21 units at 230 VAC.

  • Page 5: Menu Options

    Intimidator™ Scan LED 200 QRG Menu Options Main Level Programming Levels Description DMX Address d001-d512 Sets DMX starting address SLAV (Son) Slave operating mode nStS (SrUn) Sound Active Mode Automatic Modes nAFA (FASt) Automatic Mode, Fast Program nASL (SLoU) Automatic Mode, Slow Program Normal Pan operation Pan Invert rPAn...

  • Page 6: Dmx Values

    Intimidator™ Scan LED 200 QRG DMX Values 8-CH Channel Function Value Percent/Setting 000  255 0~180° 000  255 0~90° Tilt 000  007 White 008  015 Dark Blue 016  023 Yellow 024  031 Pink 032  039 Green 040 ...
  • Page 7 Intimidator™ Scan LED 200 QRG DMX Values (cont.) 8-CH (cont.) Channel Function Value Percent/Setting 000  007 No function 008  015 Blackout while pan/tilt moving 016  023 Disable blackout while pan/tilt moving 024  031 Blackout while moving color wheel 032 ...
  • Page 8 Intimidator™ Scan LED 200 QRG DMX Values (cont.) 5-CH Channel Function Value Percent/Setting 000  255 0~180° 000  255 0~90° Tilt 000  007 White 008  015 Dark Blue 016  023 Yellow 024  031 Pink 032  039 Green 040 ...

  • Page 9: Qué Va Incluido

    Intimidator™ Scan LED 200 GRR Acerca de Esta La Guía de Referencia Rápida (GRR) del Intimidator™ Scan LED 200 contiene Guía información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetlighting.com para una información más detallada.

  • Page 10: Para Empezar

    Desembale su Intimidator™ Scan LED 200 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a CHAUVET®. Descripción del El Intimidator™ Scan LED 200 es una cabeza móvil LED brillante, ligera y Producto compacta.

  • Page 11: Descripción Del Panel De Control

    Intimidator™ Scan LED 200 GRR Corriente Alterna Este producto tiene una fuente de alimentación con detección automática que funciona con un rango de tensión de entrada de 100~240 VCA, 50/60 Hz. Alimentación en Puede enlazar hasta 11 unidades Intimidator™ Scan LED 200 a 120 VCA, y Cadena 21 unidades a 230 VCA.

  • Page 12: Opciones De Menú

    Intimidator™ Scan LED 200 GRR Opciones de Menú Nivel Principal Niveles de Programación Descripción Dirección DMX d001-d512 Configura la dirección inicial DMX SLAV (Son) Modo de funcionamiento Esclavo nStS (SrUn) Modo Activo por Sonido Modos Automáticos nAFA (FASt) Modo Automático, Programa Rápido nASL (SLoU) Modo Automático, Programa Lento Funcionamiento Desplazamiento Lateral...

  • Page 13: Valores Dmx

    Intimidator™ Scan LED 200 GRR Valores DMX Canal Función Valor Porcentaje/Configuración 000  255 0~180° Desplazamiento Lateral 000  255 0~90° Inclinación 000  007 Blanco 008  015 Azul Oscuro 016  023 Amarillo 024  031 Rosa 032  039 Verde 040 ...
  • Page 14 Intimidator™ Scan LED 200 GRR Valores DMX (cont.) 8-C (cont.) Canal Función Valor Porcentaje/Configuración 000  007 Sin función Blackout durante movimiento 008  015 lateral/inclinación Deshabilitar Blackout durante movimiento 016  023 lateral/inclinación Blackout durante el movimiento de la rueda 024 ...
  • Page 15 Intimidator™ Scan LED 200 GRR Valores DMX (cont.) Canal Función Valor Porcentaje/Configuración 000  255 0~180° Desplazamiento Lateral 000  255 0~90° Inclinación 000  007 Blanco 008  015 Azul Oscuro 016  023 Amarillo 024  031 Rosa 032 ...
  • Page 16 Intimidator™ Scan LED 200 MdR À Propos de ce Le Manuel de Référence de l'Intimidator™ Scan LED 200 (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, Manuel d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples informations.

  • Page 17: Ce Qui Est Inclus

    Déballez votre Intimidator™ Scan LED 200 et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à CHAUVET®. Description de L'Intimidator™ Scan LED 200 est un projecteur à LED et lyre asservie, compact et léger, au rendu lumineux.

  • Page 18: Montage

    Intimidator™ Scan LED 200 MdR Montage Avant de monter cet appareil, lisez et assimilez les consignes de sécurité. Molette de réglage de la lyre Schéma de Lyre de suspension Montage du Produit Options du Menu Niveau Principal Niveaux de Programmation Description DMX Address d001-d512...

  • Page 19: Valeurs Dmx

    Intimidator™ Scan LED 200 MdR Valeurs DMX 8 Canaux Canal Fonction Valeur Pourcentage/Configuration 000  255 0 à 180 ° 000  255 Tilt 0 à 90 ° 000  007 Blanc 008  015 Bleu foncé 016  023 Jaune 024 ...
  • Page 20 Intimidator™ Scan LED 200 MdR Valeurs DMX (suite) 8 Canaux Canal Fonction Valeur Pourcentage/Configuration (suite) 000  007 Pas de fonction 008  015 Noir général en mouvement de pan/tilt Désactiver le noir général quand mouvement de 016  023 pan/tilt Noir général quand roue de couleurs en 024 ...

  • Page 21: Valeurs Dmx (Suite)

    Intimidator™ Scan LED 200 MdR Valeurs DMX (suite) 5 Canaux Canal Fonction Valeur Pourcentage/Configuration 000  255 0 à 180 ° 000  255 Tilt 0 à 90 ° 000  007 Blanc 008  015 Bleu foncé 016  023 Jaune 024 ...
  • Page 22 Intimidator™ Scan LED 200 SAL Über diese In der Schnellanleitung des Intimidator™ Scan LED 200 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen Schnellanleitung und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- Die Informationen und Spezifikationen dieser Anleitung können ohne ausschluss...
  • Page 23 Packen Sie den Intimidator™ Scan LED 200 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch CHAUVET®. Produktbe- Der Intimidator™ Scan LED 200 ist ein heller und leichter LED-Moving- schreibung Head in kompakter Bauweise.

  • Page 24: Beschreibung Des Bedienfeldes Lesen

    Intimidator™ Scan LED 200 SAL Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Reihenschaltung Sie können bis zu 11 Intimidator™ Scan LED 200-Geräte bei 120 V AC und der Geräte 21 Geräte bei 230 V AC in Reihe schalten.
  • Page 25 Intimidator™ Scan LED 200 SAL Menüoptionen Hauptebene Programmierebenen Beschreibung DMX-Adresse d001-d512 Stellt die DMX-Startadresse ein SLAV (Son) Slave-Modus nStS (SrUn) Musiksteuerungs-Modus Auto-Modi nAFA (FASt) Auto-Modus, Schnelles Programm nASL (SLoU) Auto-Modus, Langsames Programm Schwenk Normal-Modus Umkehrschwenk rPAn Umkehrschwenk-Modus Neigung Normal-Modus Umkehrneigung rtiL Umkehrneigungs-Modus Umgekehrte...
  • Page 26 Intimidator™ Scan LED 200 SAL DMX-Werte 8 Kanäle Kanal Funktion Wert Prozent/Einstellung 000  255 Schwenk (Pan) 0~180° 000  255 Neigung (Tilt) 0~90° 000  007 Weiß 008  015 Dunkelblau 016  023 Bernsteinfarben 024  031 Rosa 032 ...
  • Page 27 Intimidator™ Scan LED 200 SAL DMX-Werte (fortsetzung) 8 Kanäle Kanal Funktion Wert Prozent/Einstellung (fortsetzung) 000  007 Keine Funktion Verdunkelung während der Schwenkungs- 008  015 und Neigungsbewegung Deaktiviert Verdunkelung während 016  023 Schwenkungs- und Neigungsbewegung Verdunkelung während der Bewegung des 024 ...
  • Page 28 Intimidator™ Scan LED 200 SAL DMX-Werte (fortsetzung) 5 Kanäle Kanal Funktion Wert Prozent/Einstellung 000  255 Schwenk (Pan) 0~180° 000  255 Neigung (Tilt) 0~90° 000  007 Weiß 008  015 Dunkelblau 016  023 Bernsteinfarben 024  031 Rosa 032 ...

  • Page 29: Sobre Este Guia

    Intimidator™ Scan LED 200 GRR Sobre este Guia O Guia de Referência Rápida (GRR) do Intimidator™ Scan LED 200 contém informações básicas sobre o produto tais como instalação, opções de menu valores DMX. Transfira o Manual Utilizador www.chauvetlighting.com para obter mais informações. Exclusão de As informações e especificações contidas neste GRR estão sujeitas a Responsabilidade...
  • Page 30 Desembale o Intimidator™ Scan LED 200 e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a CHAUVET®. Descrição do O Intimidator™ Scan LED 200 é uma cabeça móvel com LED compacta, leve e luminosa.

  • Page 31: Descrição Do Painel De Controlo

    Intimidator™ Scan LED 200 GRR Alimentação CA Este produto possui uma fonte de alimentação de intervalo automático que funciona num intervalo de tensão de entrada de 100~240 VCA, 50/60 Hz. Interligação de Pode ligar até 11 unidades Intimidator™ Scan LED 200 a 120 VCA e 21 Alimentação unidades a 230 VCA.

  • Page 32: Opções De Menu

    Intimidator™ Scan LED 200 GRR Opções de Menu Nível Principal Níveis de Programação Descrição Endereço DMX d001-d512 Define o endereço de arranque de DMX SLAV (Son) Modo de funcionamento secundário nStS (SrUn) Modo de activação de som Modos Automáticos nAFA (FASt) Modo automático, programa rápido nASL (SLoU) Modo automático, programa lento...
  • Page 33 Intimidator™ Scan LED 200 GRR Valores DMX 8 Canais Canal Função Valor Percentagem/Definição Deslocamento 000  255 0~180° Panorâmico 000  255 Inclinação 0~90° 000  007 Branco 008  015 Azul escuro 016  023 Amarelo 024  031 Cor-de-rosa 032 ...
  • Page 34 Intimidator™ Scan LED 200 GRR Valores DMX (continuação) 8 Canais Canal Função Valor Percentagem/Definição (cont.) 000  007 Sem função Indisponíveis durante o deslocamento 008  015 panorâmico/inclinação Desactivar indisponibilidade durante o 016  023 deslocamento panorâmico/inclinação Indisponíveis durante o movimento da roda 024 ...
  • Page 35 Intimidator™ Scan LED 200 GRR Valores DMX (continuação) 5 Canais Canal Função Valor Percentagem/Definição Deslocamento 000  255 0~180° Panorâmico 000  255 Inclinação 0~90° 000  007 Branco 008  015 Azul escuro 016  023 Amarelo 024  031 Cor-de-rosa 032 ...
  • Page 36 Intimidator™ Scan LED 200 GR Informazioni La Guida Rapida di Intimidator™ Scan LED 200 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori sulla Guida dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere Responsabilità...
  • Page 37 Disimballare Intimidator™ Scan LED 200 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a CHAUVET®. Descrizione del Intimidator™ Scan LED 200 è un compatto proiettore a testa mobile a LED, brillante e leggero.

  • Page 38: Opzioni Del Menù

    Intimidator™ Scan LED 200 GR Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Manopola regolazione staffa Schema di Montaggio Dell'unità Staffa di montaggio Opzioni del Menù Livello Principale Livelli di Programmazione Descrizione Indirizzo DMX d001-d512 Imposta gli indirizzi DMX iniziali SLAV (Son) Modalità...

  • Page 39: Valori Dmx

    Intimidator™ Scan LED 200 GR Valori DMX 8-CH Canale Funzione Valore Percentuale/Impostazione 000  255 0~180° Rotazione 000  255 0~90° Brandeggio 000  007 Bianco 008  015 Blu scuro 016  023 Giallo 024  031 Rosa 032  039 Verde 040 ...
  • Page 40 Intimidator™ Scan LED 200 GR Valori DMX (continua) 8-CH Canale Funzione Valore Percentuale/Impostazione (cont.) 000  007 Nessuna funzione 008  015 Blackout durante rotazione/brandeggio Disattivazione blackout durante 016  023 rotazione/brandeggio 024  031 Blackout durante movimento ruota colore Disattivazione blackout durante movimento 032 ...
  • Page 41 Intimidator™ Scan LED 200 GR Valori DMX (continua) 5-CH Canale Funzione Valore Percentuale/Impostazione 000  255 0~180° Rotazione 000  255 0~90° Brandeggio 000  007 Bianco 008  015 Blu scuro 016  023 Giallo 024  031 Rosa 032 ...
  • Page 42 Intimidator™ Scan LED 200 QRG O Przewodniku Intimidator™ Scan LED 200 Quick Reference Guide (QRG) zawiera podstawowe informacje o produkcie takie jak montaż, opcje menu oraz wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com. Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG) Oświadczenie podlegają...

  • Page 43: Co Wchodzi W Skład Zestawu

    Na Początek otrzymaliście Państwo wszystkie części w dobrym stanie. Jeżeli opakowanie lub jego zawartość wydają się być uszkodzone, należy niezwłocznie powiadomić o tym przewoźnika, a nie firmę CHAUVET®. Intimidator™ Scan LED 200 to jasna lekka i kompaktowa ruchoma głowa Opis Produktu LED, z oddzielnymi kołami gobo i koloru dla uzyskania większych...
  • Page 44 Intimidator™ Scan LED 200 QRG Produkt posiada automatyczne przełączanie zakresu zasilania, które pozwala Moc AC na działanie produktu przy napięciu wejściowym 100~240 VAC, 50/60 Hz. Podłączenie Możecie Państwo podłączyć do 11 jednostek Intimidator™ Scan LED 200 o Produktów napięciu 120 VAC i 21 jednostek o napięciu 230 VAC. Wymiana 1.

  • Page 45: Opcje Menu

    Intimidator™ Scan LED 200 QRG Opcje Menu Główny Poziom Poziomy Programowania Opis Ustawia adres początkowy DMX Adres DMX d001-d512 SLAV (Son) Tryb operacyjny Slave Tryb reakcji na dźwięk nStS (SrUn) Tryby Automatyczne nAFA (FASt) Tryb automatyczny, program szybki nASL (SLoU) Tryb automatyczny, program wolny Standardowe działanie Pan Obrót Pan...

  • Page 46: Wartości Dmx

    Intimidator™ Scan LED 200 QRG Wartości DMX 8-CH Kanał Wartość Funkcja Procent/Ustawienie 000  255 0~180° 000  255 Tilt 0~90° Biały 000  007 008  015 Ciemnoniebieski Żółty 016  023 Różowy 024  031 032  039 Zielony 040 ...

  • Page 47: Wartości Dmx (Kont.)

    Intimidator™ Scan LED 200 QRG Wartości DMX (kont.) 8-CH (kont.) Kanał Funkcja Wartość Procent/Ustawienie 000  007 Brak funkcji 008  015 Wygaszanie podczas działania pan/tilt Uniemożliwia wygaszanie podczas działania 016  023 pan/tilt 024  031 Wygaszanie podczas działania koła koloru Uniemożliwia wygaszanie podczas działania 032 ...
  • Page 48 Intimidator™ Scan LED 200 QRG Wartości DMX (kont.) 5-CH Kanał Wartość Funkcja Procent/Ustawienie 000  255 0~180° 000  255 0~90° Tilt 000  007 Biały 008  015 Ciemnoniebieski 016  023 Żółty 024  031 Różowy 032  039 Zielony 040 ...

  • Page 49: О Данном Руководстве

    Intimidator™ Scan LED 200 QRG О Данном Краткое руководство (QRG) по Intimidator™ Scan LED 200 содержит Руководстве базовую информацию об устройстве, включая вопросы монтажа, настроек меню и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com. Отказ oт Информация и спецификации, приведенные в этом руководстве, могут Ответственности...

  • Page 50: Комплект Поставки

    Распакуйте устройство Intimidator™ Scan LED 200 и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое имеют признаки повреждения, немедленно сообщите об этом не CHAUVET®, а перевозчику. Описание Intimidator™ Scan LED 200 – это яркая, легкая и компактная...
  • Page 51 Intimidator™ Scan LED 200 QRG Подключение Это устройство имеет функцию автоматического выбора диапазона электропитания и может работать со входным напряжением в диапазоне питания 100~240 В пер. т, 50/60 Гц. Можно подключить до 11 устройств Intimidator™ Scan LED 200 при напряжении 120 В пер. т и до 21 устройств...

  • Page 52: Настройки Меню

    Intimidator™ Scan LED 200 QRG Настройки Меню Главный уровень Уровни программирования Описание Настройка начального адреса DMX DMX-адрес d001-d512 Рабочий режим Slave SLAV (Son) Режим звуковой активации nStS (SrUn) Автоматические Автоматический режим, быстрая nAFA (FASt) Режимы программа Автоматический режим, медленная nASL (SLoU) программа...

  • Page 53: Значения Dmx

    Intimidator™ Scan LED 200 QRG Значения DMX 8-CH Канал Функция Значение Процент/уставка Панорама 000  255 0~180° Наклон 000  255 0~90° 000  007 Белый 008  015 Синий 016  023 Желтый 024  031 Розовый 032  039 Зеленый 040 ...
  • Page 54 Intimidator™ Scan LED 200 QRG Значения DMX (прод.) 8-CH Канал Функция Значение Процент/уставка (прод.) 000  007 Нет действия Затемнение при 008  015 панорамировании/наклоне Отключение затемнения при 016  023 панорамировании/наклоне Затемнение при движении цветового 024  031 колеса Отключение...
  • Page 55 Intimidator™ Scan LED 200 QRG Значения DMX (прод.) 5-CH Канал Функция Значение Процент/уставка Панорама 000  255 0~180° Наклон 000  255 0~90° 000  007 Белый 008  015 Синий 016  023 Желтый 024  031 Розовый 032  039 Зеленый 040 ...
