WPSB 307 (S), WPSB 310 (S), WPSB 407, WPSB 308 E
WPSV 25-4, WPSV 32-4, WPSV 40-4
WPSV 25-6, WPSV 32-6, WPSV 40-6
Deutsch
Wärmepumpen-Solebausatz
Wärmepumpen-Soleverteiler
Gebrauchs- und Montageanweisung
Français
Module pour pompes à chaleur eau glycolée/eau
Distributeur pour pompes à chaleur eau glycolée/eau
Instructions de montage
Nederlands
Warmtepomp-brine-montageset
Warmtepomp-brine-verdeler
Gebruiks- en montageaanwijzingen
Svenska
Byggsats brinevattenvärmepump
Fördelare brinevattenvärmepump
Bruks- och montageanvisning
English
Heat pump brine assembly
Heat pump brine distributor
Operating and installation instructions
Deutsch
Gebrauchsanweisung
Montageanweisung
Pumpen-Leistungskennlinien
Wartung und Kontrolle
Umwelt/Recycling
Garantie
Français
Instructions d'utilisation
Instruction de montage
Caractéristiques des pompes
Entretien et contrôle
Environnement et recyclage
Garantie
Nederlands
Gebruiksaanwijzing
Montagevoorschrift
Pomp-vermogenskarakteristieken
Onderhoud en controle
Milieu/recycling
Garantie
Svenska
Bruksanvisning
Montageanvisning
Effektkarakteristika för pumpar
Underhåll och kontroll
Miljö och återvinning
Garanti
English
Operating instructions
nstallation instructions
Pumps rating curves
Maintenance and inspection
Environment/recycling
Warranty
2 - 7
3
4
5
5
6
7
8 - 11
8
9
10
10
11
11
12 - 15
12
13
14
14
15
15
16 - 19
16
17
18
18
19
19
20 - 23
16
17
18
18
19
19
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for STIEBEL ELTRON WPSB 307
Summary of Contents for STIEBEL ELTRON WPSB 307
- Page 1 WPSB 307 (S), WPSB 310 (S), WPSB 407, WPSB 308 E WPSV 25-4, WPSV 32-4, WPSV 40-4 WPSV 25-6, WPSV 32-6, WPSV 40-6 Deutsch Wärmepumpen-Solebausatz Wärmepumpen-Soleverteiler Gebrauchs- und Montageanweisung Français Module pour pompes à chaleur eau glycolée/eau Distributeur pour pompes à chaleur eau glycolée/eau...

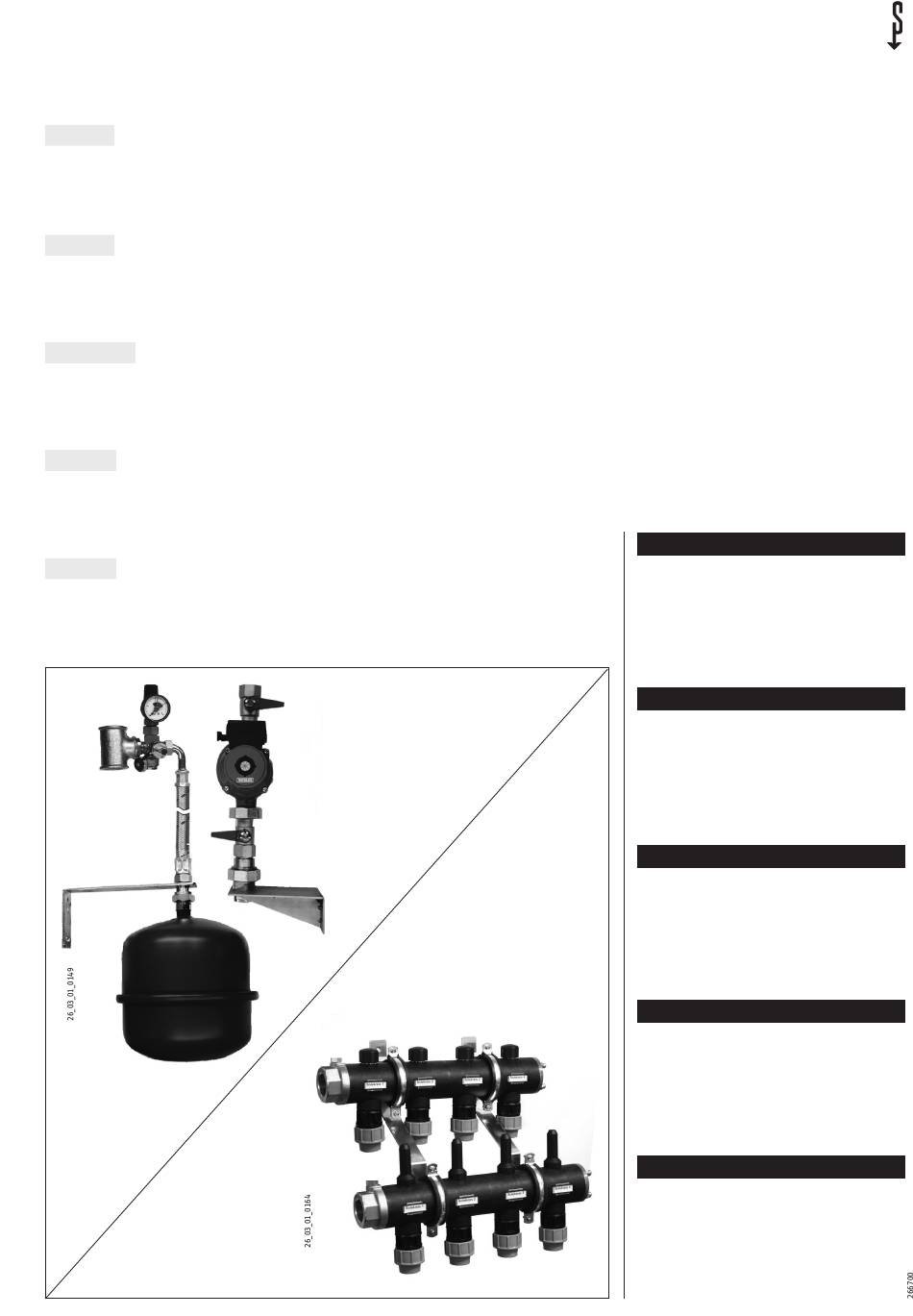

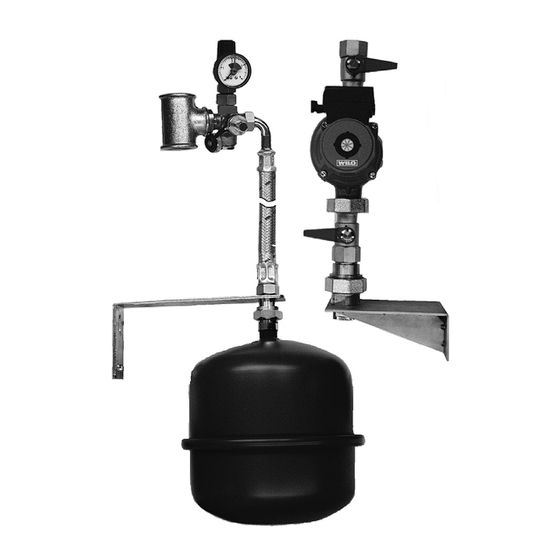

- Page 2 Solebausatz WPSB 307 (S), WPSB 310 (S), WPSB 308 E R 1 ¼“ R 1 ¼“ 1 Kugelabsperrventil 2 Umwälzpumpe 3 Wandhalterung 4 Füll- und Entleerungshahn 5 T-Stück 6 Gewebeflexschlauch 7 Wandhalterung mit MAG-Kupplung 8 Druckausdehnungsgefäß 12 Liter R 1 ¼“...
-
