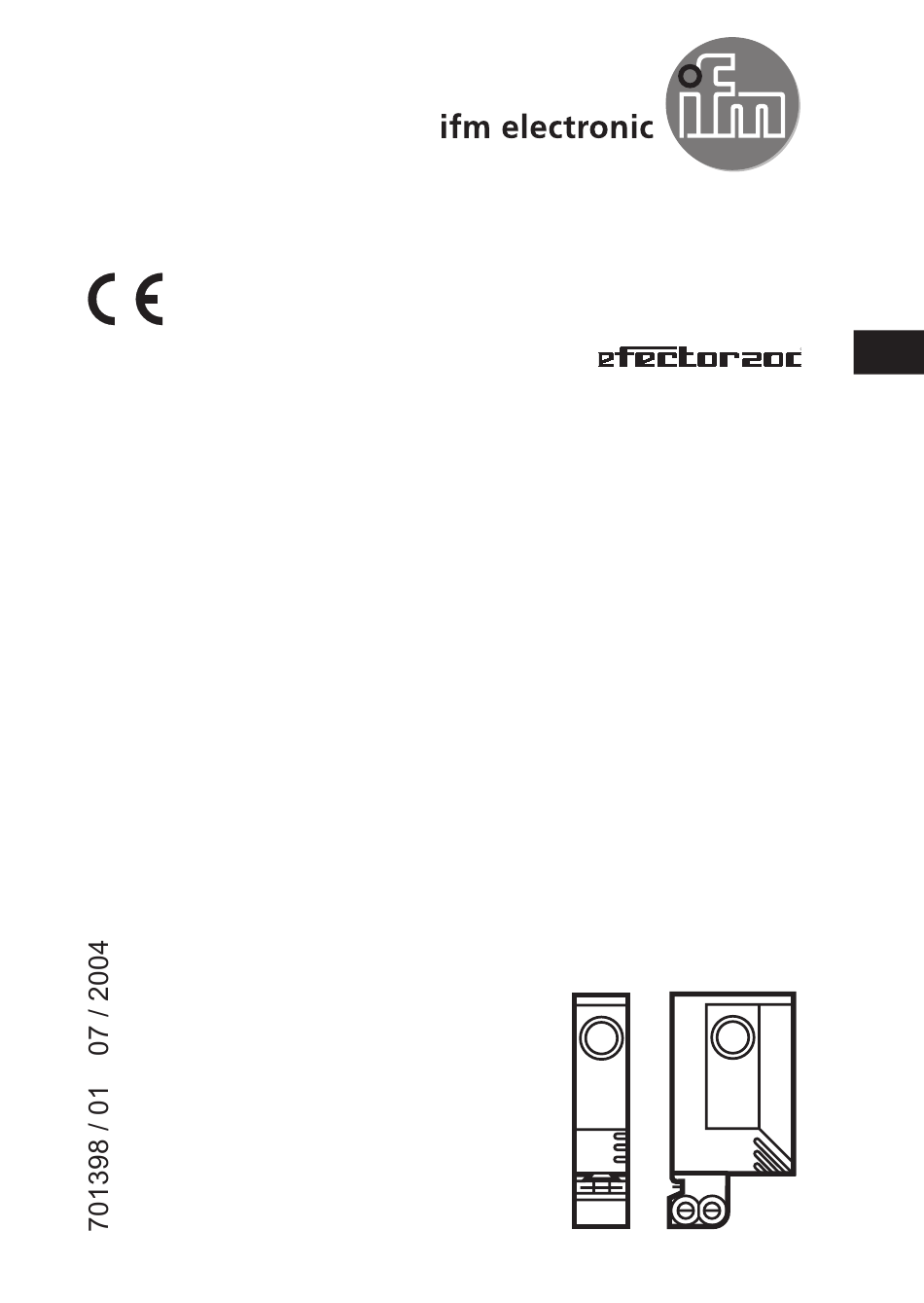

- Page 1 Operating instructions Through-beam sensor OJ51xx...
- Page 2 Contents Function and features ����������������������������������������������������������������������������������������������3 Installation ���������������������������������������������������������������������������������������������������������������3 Installation of the supplied mounting fixture ���������������������������������������������������������4 Electrical connection������������������������������������������������������������������������������������������������4 Setting of the sensitivity with stationary objects* �����������������������������������������������������5 Setting of the sensitivity with moving objects* ���������������������������������������������������������6 Setting of the maximum sensitivity* �������������������������������������������������������������������������7 Electronic lock ���������������������������������������������������������������������������������������������������������8 Programming the output function* ���������������������������������������������������������������������������8 Operation �����������������������������������������������������������������������������������������������������������������8 Maintenance ������������������������������������������������������������������������������������������������������������8...
- Page 3 Function and features The through-beam sensor detects objects and materials without contact and indicates their presence by a switched signal� Range: see type label� Installation side sensing* front sensing* receiver transmitter receiver transmitter push button * In the following sections installation and set-up are described using the example of the type with front lens�...
-
Page 4: Electrical Connection
Installation of the supplied mounting fixture ► Secure the mounting fixture with the screws supplied, then slide the unit into the slot of the fixture until the spring clicks home� ► To remove the unit press the spring down with a screwdriver and slide the unit out� Electrical connection ►... - Page 5 Receiver DC NPN teach Transmitter DC Core colours: BN = brown, BU = blue, BK = black, WH = white� Commissioning The through-beam sensor is supplied ready to operate (plug and play) set at the max� sensing range� This is sufficient if the through-beam sensor can operate with maximum excess gain (highest contrast)�...
- Page 6 Set the sensitivity without object� ► Press once > The yellow and green LEDs go out for approx� 1 s� > After approx 3 s the green LED is on� > The unit is in the operating mode� You can also proceed in reverse order: first setting without the object, then with the object�...
- Page 7 ► Allow objects to pass through the detection area during the measurement (about 1 s) (number of the objects between min� 8 Hz and max� switching frequency)� ► Press once� > The yellow and green LEDs go out for approx� 1 s, then flash again alternately� ►...
- Page 8 Electronic lock Activate the lock by connecting the programming wire for about 15 s – 20 s*� Deactivate the lock by connecting the programming wire again for 15 s – 20 s*� * To activate the functions the programming wire (pin 2 / WH) is connected to L+ (pin 1 / BN) for PNP units or to L- (pin 3 / BU) for NPN units for the appropriate time�...
