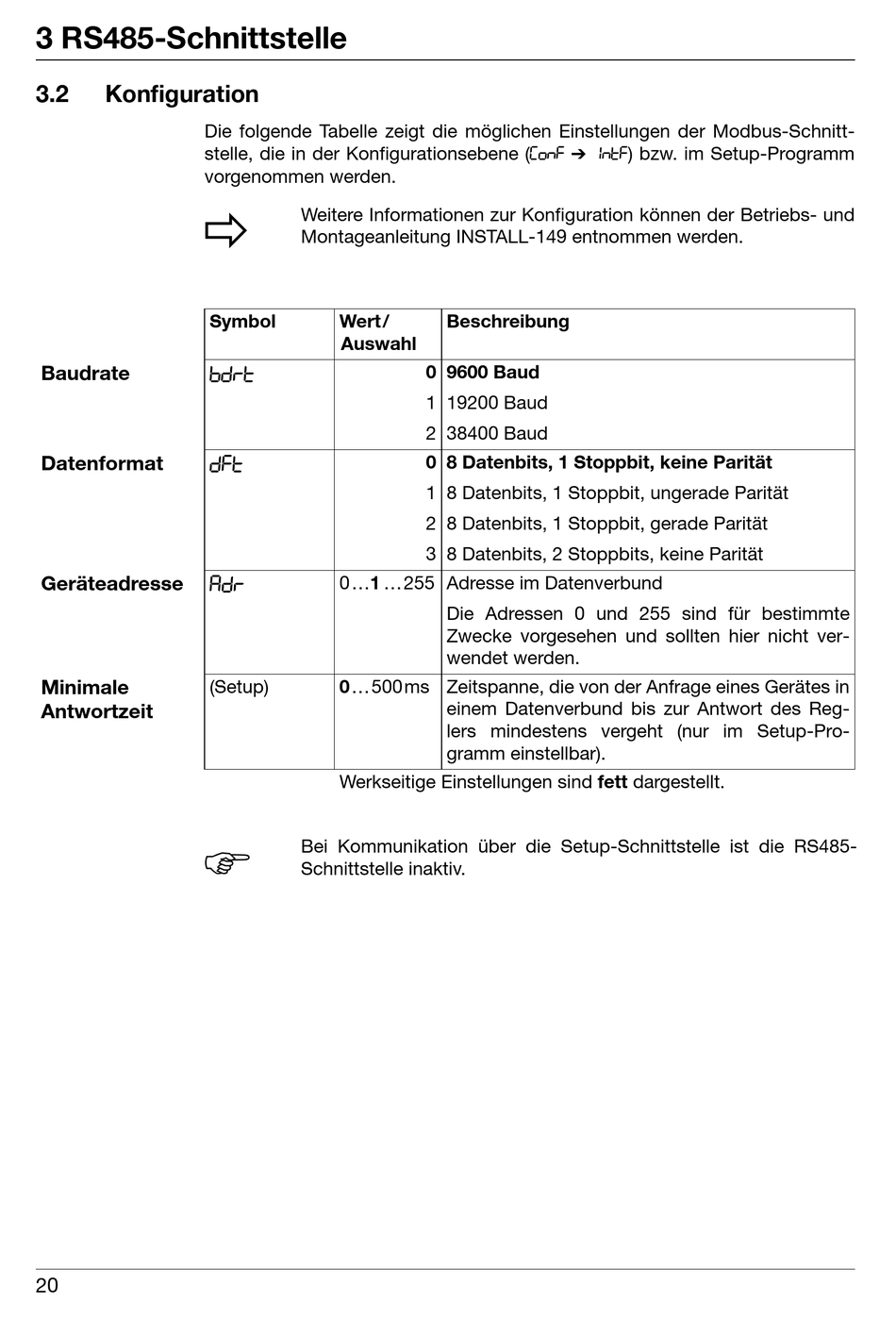

3 RS485-Schnittstelle
3.2
Konfiguration
Baudrate
Datenformat
Geräteadresse
Minimale
Antwortzeit
H
20
Die folgende Tabelle zeigt die möglichen Einstellungen der Modbus-Schnitt-
stelle, die in der Konfigurationsebene (ConF
vorgenommen werden.
v
Weitere Informationen zur Konfiguration können der Betriebs- und
Montageanleitung INSTALL-149 entnommen werden.
Symbol
Wert/
Auswahl
bdrt
dFt
Adr
0...1 ...255 Adresse im Datenverbund
(Setup)
0...500ms Zeitspanne, die von der Anfrage eines Gerätes in
Werkseitige Einstellungen sind fett dargestellt.
Bei Kommunikation über die Setup-Schnittstelle ist die RS485-
Schnittstelle inaktiv.
➔
IntF) bzw. im Setup-Programm
Beschreibung
0
9600 Baud
1
19200 Baud
2
38400 Baud
0
8 Datenbits, 1 Stoppbit, keine Parität
1
8 Datenbits, 1 Stoppbit, ungerade Parität
2
8 Datenbits, 1 Stoppbit, gerade Parität
3
8 Datenbits, 2 Stoppbits, keine Parität
Die Adressen 0 und 255 sind für bestimmte
Zwecke vorgesehen und sollten hier nicht ver-
wendet werden.
einem Datenverbund bis zur Antwort des Reg-
lers mindestens vergeht (nur im Setup-Pro-
gramm einstellbar).
