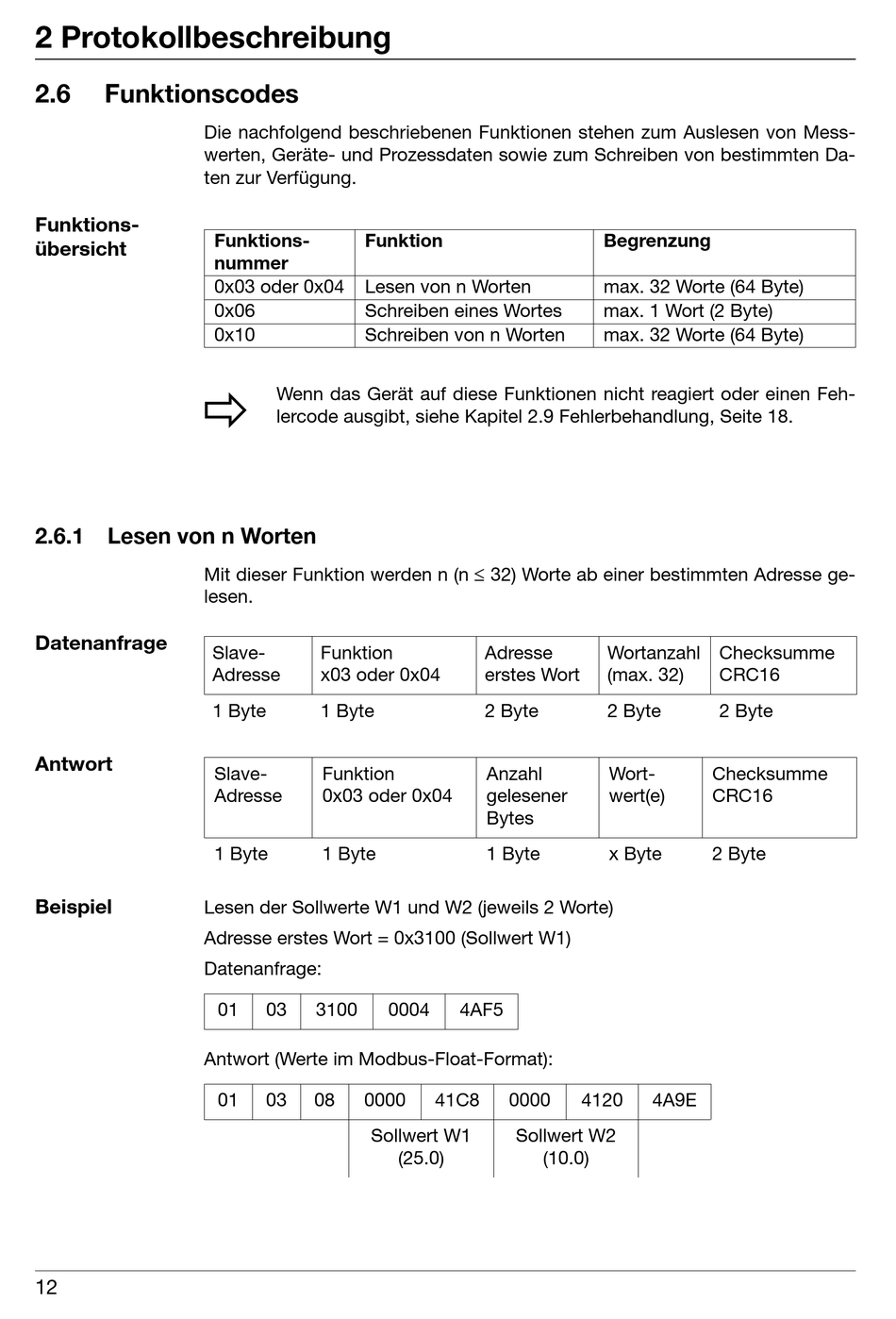

2 Protokollbeschreibung
2.6

Funktionscodes

Funktions-
übersicht
2.6.1

Lesen von n Worten

Datenanfrage
Antwort
Beispiel
12
Die nachfolgend beschriebenen Funktionen stehen zum Auslesen von Mess-
werten, Geräte- und Prozessdaten sowie zum Schreiben von bestimmten Da-
ten zur Verfügung.
Funktions- Funktion
nummer
0x03 oder 0x04 Lesen von n Worten
0x06 Schreiben eines Wortes
0x10 Schreiben von n Worten
v
Wenn das Gerät auf diese Funktionen nicht reagiert oder einen Feh-
lercode ausgibt, siehe Kapitel 2.9 Fehlerbehandlung, Seite 18.
Mit dieser Funktion werden n (n  32) Worte ab einer bestimmten Adresse ge-
lesen.
Slave- Funktion
Adresse x03 oder 0x04
1 Byte 1 Byte
Slave- Funktion
Adresse 0x03 oder 0x04
1 Byte 1 Byte
Lesen der Sollwerte W1 und W2 (jeweils 2 Worte)
Adresse erstes Wort = 0x3100 (Sollwert W1)
Datenanfrage:
01 03 3100
Antwort (Werte im Modbus-Float-Format):
01 03 08 0000
Sollwert W1
Adresse
erstes Wort
2 Byte
Anzahl
gelesener
Bytes
1 Byte
0004 4AF5
41C8 0000
Sollwert W2
(25.0) (10.0)
Begrenzung
max. 32 Worte (64 Byte)
max. 1 Wort (2 Byte)
max. 32 Worte (64 Byte)
Wortanzahl Checksumme
(max. 32) CRC16
2 Byte 2 Byte
Wort- Checksumme
wert(e) CRC16
x Byte 2 Byte
4120 4A9E
