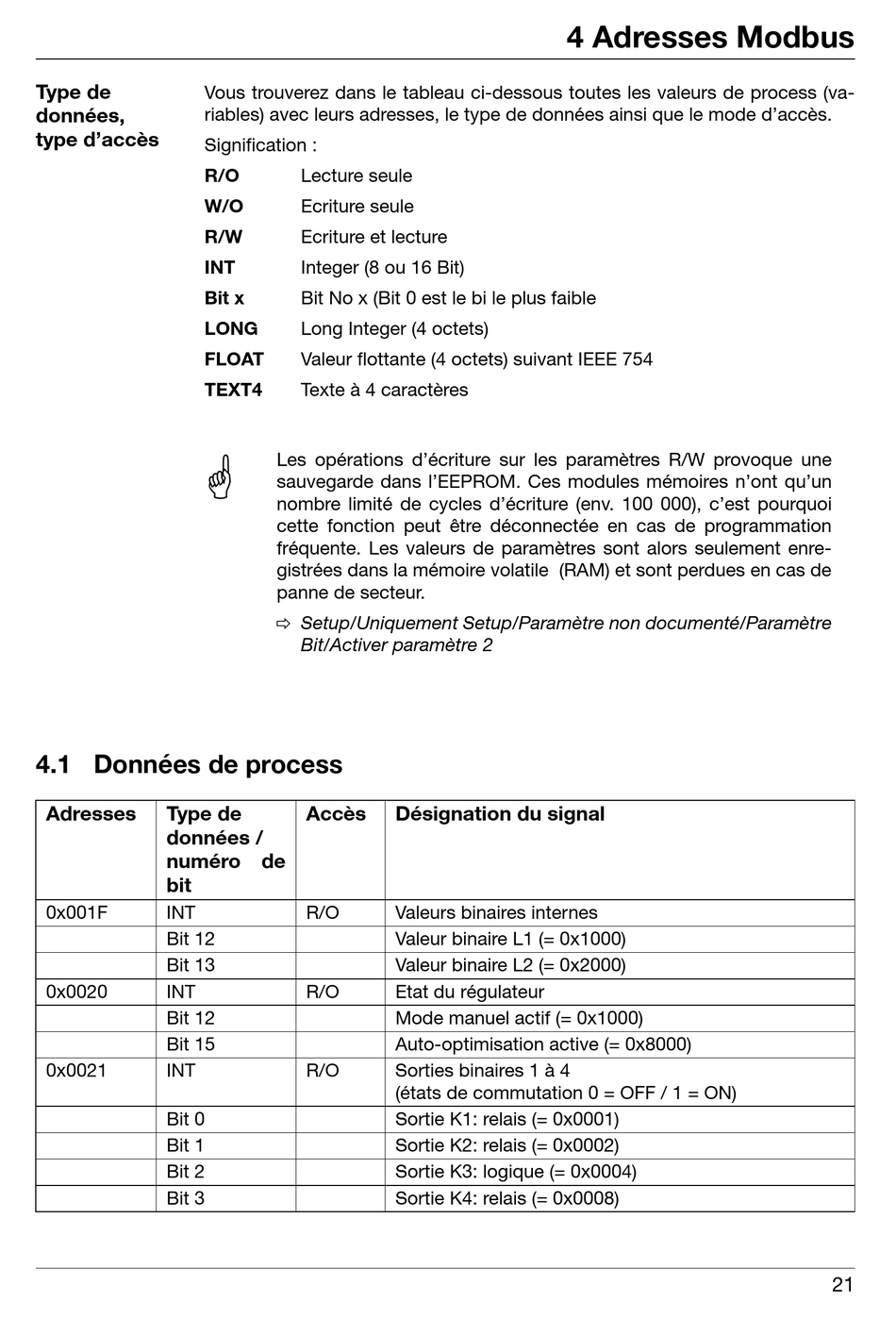

Adresses Modbus; Données De Process - DigiTrace TCONTROL-CONT-03 Manual

Type de
données,
type d'accès
4.1 Données de process
Adresses Type de
données /
numéro de
bit
0x001F INT
Bit 12
Bit 13
0x0020 INT
Bit 12
Bit 15
0x0021 INT
Bit 0
Bit 1
Bit 2
Bit 3
Vous trouverez dans le tableau ci-dessous toutes les valeurs de process (va-
riables) avec leurs adresses, le type de données ainsi que le mode d'accès.
Signification :
R/O Lecture seule
W/O Ecriture seule
R/W Ecriture et lecture
INT Integer (8 ou 16 Bit)
Bit x Bit No x (Bit 0 est le bi le plus faible
LONG Long Integer (4 octets)
FLOAT Valeur flottante (4 octets) suivant IEEE 754
TEXT4 Texte à 4 caractères
A
Les opérations d'écriture sur les paramètres R/W provoque une
sauvegarde dans l'EEPROM. Ces modules mémoires n'ont qu'un
nombre limité de cycles d'écriture (env. 100 000), c'est pourquoi
cette fonction peut être déconnectée en cas de programmation
fréquente. Les valeurs de paramètres sont alors seulement enre-
gistrées dans la mémoire volatile (RAM) et sont perdues en cas de
panne de secteur.
v Setup/Uniquement Setup/Paramètre non documenté/Paramètre
Bit/Activer paramètre 2
Accès
R/O
R/O
R/O
Désignation du signal
Valeurs binaires internes
Valeur binaire L1 (= 0x1000)
Valeur binaire L2 (= 0x2000)
Etat du régulateur
Mode manuel actif (= 0x1000)
Auto-optimisation active (= 0x8000)
Sorties binaires 1 à 4
(états de commutation 0 = OFF / 1 = ON)
Sortie K1: relais (= 0x0001)
Sortie K2: relais (= 0x0002)
Sortie K3: logique (= 0x0004)
Sortie K4: relais (= 0x0008)

4 Adresses Modbus
