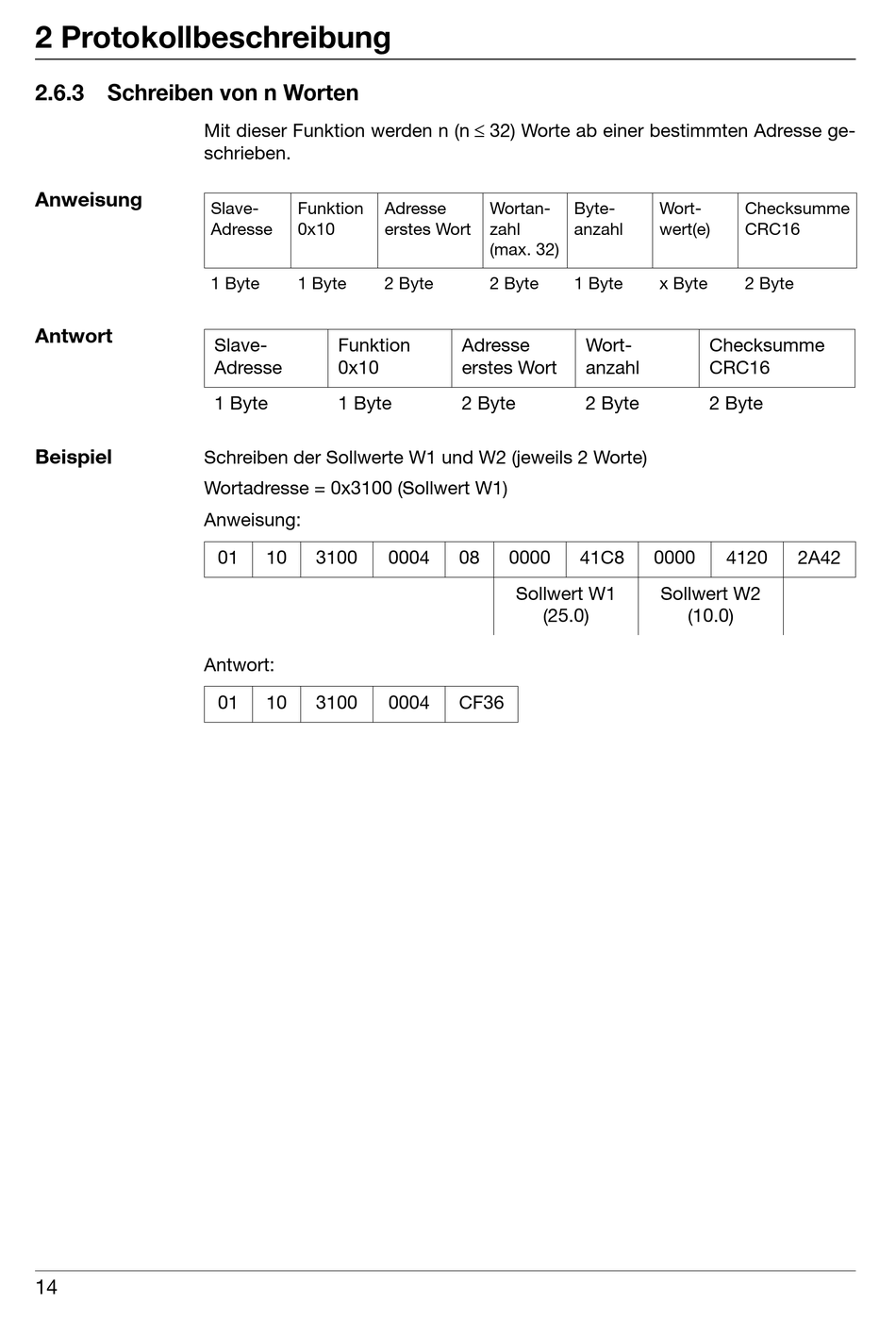

2 Protokollbeschreibung
2.6.3

Schreiben von n Worten

Anweisung
Antwort
Beispiel
14
Mit dieser Funktion werden n (n  32) Worte ab einer bestimmten Adresse ge-
schrieben.
Slave- Funktion
Adresse 0x10
1 Byte 1 Byte
Slave- Funktion
Adresse 0x10
1 Byte 1 Byte
Schreiben der Sollwerte W1 und W2 (jeweils 2 Worte)
Wortadresse = 0x3100 (Sollwert W1)
Anweisung:
01 10 3100
Antwort:
01 10 3100
Adresse Wortan-
erstes Wort zahl
(max. 32)
2 Byte 2 Byte
Adresse
erstes Wort
2 Byte
0004 08 0000
Sollwert W1
(25.0)
0004 CF36
Byte- Wort-
anzahl wert(e)
1 Byte x Byte
Wort- Checksumme
anzahl CRC16
2 Byte 2 Byte
41C8 0000 4120
Sollwert W2
(10.0)
Checksumme
CRC16
2 Byte
2A42
