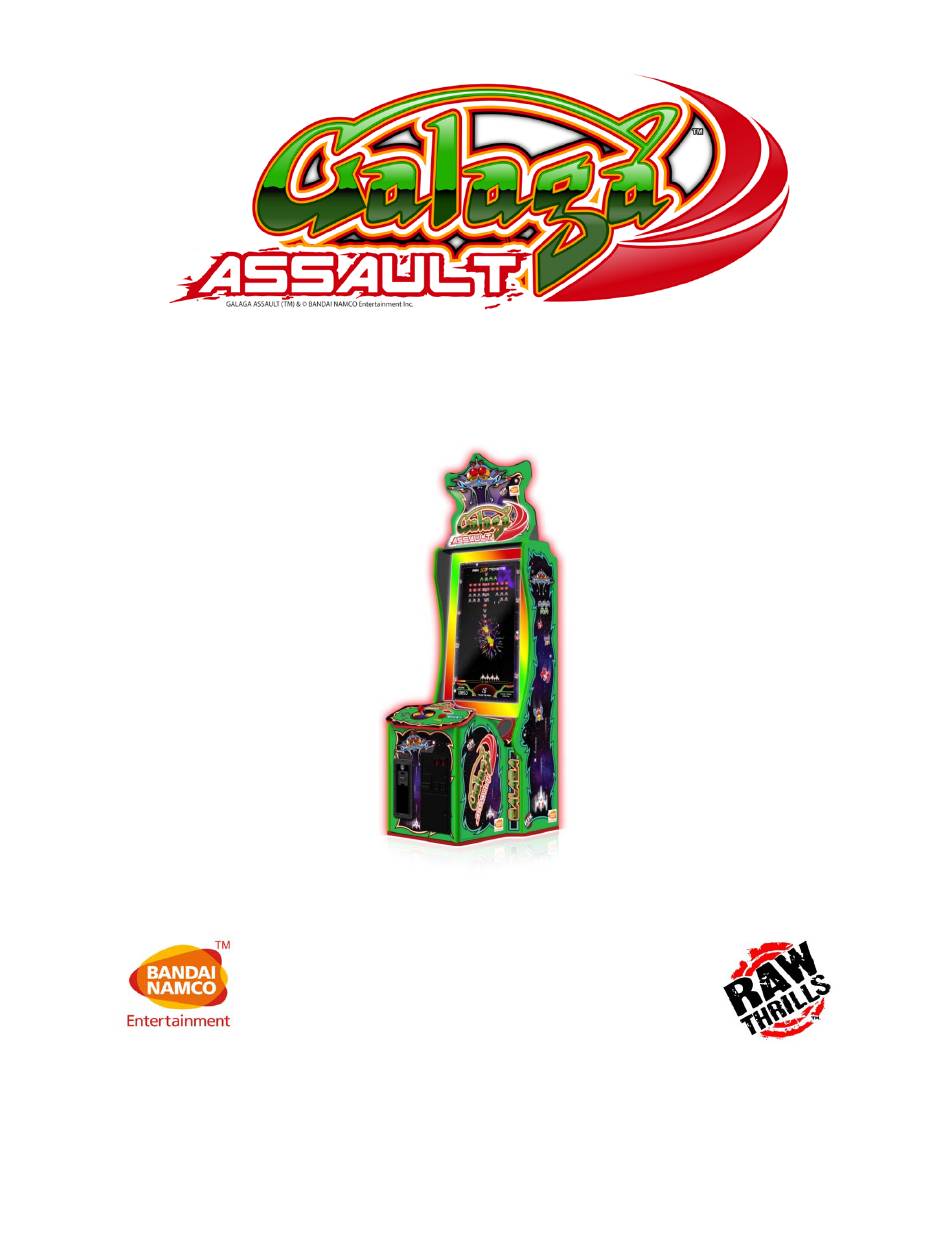

Setup and Operations Manual






GALAGA ASSAULT ™ & © BANDAI NAMCO ENTERTAINMENT Inc.


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GALAGA ASSAULT and is the answer not in the manual?

Questions and answers

Related Manuals for Bandai Namco GALAGA ASSAULT

Summary of Contents for Bandai Namco GALAGA ASSAULT

  • Page 1   Setup and Operations Manual                                                                                                               GALAGA ASSAULT ™ & © BANDAI NAMCO ENTERTAINMENT Inc.    ...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS:  SAFETY…………………………………………………………………………………………………………….2  PRODUCT SPECIFICATIONS……..………………………………………………….……………………4  SETUP………………………………………………………………………………………….……………………5  OPERATOR TIPS AND ADVANCED FEATURES………………………………….…………………8  ADJUSTMENTS, AUDITS AND DIAGNOSTICS………………………………………….………….11  MAINTENANCE………………………………………………………………………………….………..…..14  TROUBLESHOOTING………………………………………………………………………………….……..17  ELECTRICAL AND MECHANICAL  ILLUSTRATIONS………………………………………………20  PARTS AND SERVICE CONTACT INFORMATION…………………………………………………32  1  GALAGA ASSAULT ™ & © BANDAI NAMCO ENTERTAINMENT Inc.                                           ...

  • Page 3: Safety

    Safety   PERATION Before operating game, read this manual. Failure to properly install and operate this game could result in  malfunction or accident. Operate the game in accordance with the manual.    RANSPORTING The cabinet is very heavy. Because the monitor is high, the cabinet is also very top‐heavy. Use appropriate care  when moving or transporting cabinet. It contains fragile glass and electronic components. Avoid rough handling.    ANDLING  OMPONENTS Many components are extremely sensitive to handling, environmental and Electrostatic Discharge (ESD) events— especially the computer. Do not handle it roughly. Before servicing, call your distributor and inquire about the PC  warranty. Use proper ESD procedures when servicing. Protect components from harmful environmental  conditions, such as extreme temperatures, excessive moisture or other damaging effects.    ISCONNECT POWER Always turn the power off and unplug the unit before servicing or making adjustments unless otherwise instructed.  Installing or repairing components while power is on can damage the components and void the warranty.    ROUNDING Avoid electrical shock. Do not plug in AC power until you have inspected and properly grounded the unit. Only plug  into a grounded, three‐wire outlet. Do not use a “cheater” plug or cut off the ground pin on the line cord.    LECTRICAL  HOCKS There is no isolation transformer in the cabinet. Disconnect AC power before servicing. However, be aware that  lethal voltages can remain in the electronic components even when AC power is disconnected. Use extreme  caution when servicing. Verify that there is a working ground connection. If the unit sustains water damage, cease  using it immediately and unplug AC power.    ONITOR  The monitor contains no user serviceable parts. Do not attempt to service the monitor.    OWER  ELECTOR Before installing game, ensure the voltage on the PC and power supply is set properly. There is a 115/230 VAC  selector switch that must be set for the correct voltage for your site. Verify the fluorescent lamp rating. The rating  must match the line voltage at the installation site.   ...
  • Page 4   WATER AND OTHER LIQUID SOURCE Do not install game near sprinkler or other water jet sources. Do not use water jet to clean game.  Keep minimum  clearance behind game and wall for proper ventilation but also prevent access of liquid from spills and sprays from  entering ventilation holes.      ONNECTORS When servicing machine, ensure all connectors mate properly. If connectors do not slip in easily, do not force  them. Connectors are often keyed and only connect one way. Check for correct orientation.    OMPUTER The computer contains sensitive components, including a hard drive. Do not handle it roughly. Call your distributor  before servicing its internal components. Ask about warranty information as it relates to the PC.   Do not turn the PC power switch on or off. It should remain permanently in the ON position.   Cycle AC power on or off with the cabinet power switch.  A dongle has been inserted into one of the USB ports. This is required for game play.   Do not remove the dongle except for troubleshooting purposes.    EMPERED GLASS WARNING When handling the LCD display glass cover take special care and set the glass down softly on a flat surface free of  debris. The edge of the glass is sensitive to hard impact.  Shattered glass can travel long distances and cause bodily  injury. Use proper procedures when handling broken materials.    AZARD TO  PILEPTICS A small portion of the population has an epileptic condition that may cause seizures. Affected persons experience  seizures while watching some television pictures or playing certain video games. People who have not had seizures  may still have an undetected epileptic condition. If anyone in your family has experienced epilepsy symptoms  (seizures or loss of awareness), consult your physical before using video games. While children play video games, a  parent should observe. Be alert to the following symptoms: dizziness, altered vision, eye or muscle twitching,  involuntary movements, loss of awareness, disorientation or convulsions. If you or your child experiences these  symptoms, discontinue use immediately and consult your physician.    ANUAL Keep this manual available and ready for use. Please check our website www.rawthrills.com  for the latest  information regarding this and other Raw Thrills products. If the game fails to function properly, turn off the  machine and unplug the AC line cord. Contact your local distributor. You may not reproduce this document or any  of its contents without written authorization from Raw Thrills, Inc. or Play Mechanix™ Inc.    PECIFICATIONS For reasons such as performance, this product’s specifications may change without notice. Federal patent, ...

  • Page 5: Product Specifications

    Product Specifications Electrical Power Temperature United States, International and Japan  50° F to 104° F  Inrush AC Current: 7 Amps  (10° C to 40° C)  Operating AC Current @ 120VAC: 5 Amps    Humidity Operating AC Current @  230VAC: 2.5 Amps  Voltage: 115/230 VAC  50/60Hz  Must not exceed 95% relative humidity.      Electrical Safety Notice:  For continued protection against the risk  of fire, use only specified fuse values.    Dimensions Height: 108 5/8” (2.76 meters)   Width:  33 1/4” (0.85 meters)    Depth:  42 3/4” (1.10 meters)                                               4  GALAGA ASSAULT ™ & © BANDAI NAMCO ENTERTAINMENT Inc.                                           ...

  • Page 6: Setup

    Setup Unpack Materials 1. Place the shipping crate(s)  on a flat, stable surface.   2. Cut the banding straps and remove the cardboard lid(s).  3. Lift off the large cardboard container(s) surrounding the cabinet assembly and remove any  shipping cleats.  4. Remove the coin door key from the coin return slot.  5. Open the top coin door.  6. Locate the keys for the back door and the cash box door.   7. Open the cash box door and remove the cash box.  8. Check for shipping damage to the following:   Marquee and monitor   Cabinet decals  9. Check the AC line cord for visible signs of damage.   Pay particular attention to the plug and line cord insulation.   Marquee Installation Instructions (Requires 2 Persons) 1. Carefully unpack the marquee.  2. Located the mounting hardware plastic bag attached to the marquee assembly.  3. Place 2 ladders on each side of the cabinet.  4. Bring the marquee to the top of the cabinet and into mounting location and feed the power  harness connector into the access hole on the top of the cabinet. ...
  • Page 7 Check Electrical Settings 1. Verify the voltage in the nearest AC outlet.  2. Verify the AC outlet ground connection is present and working.  3. Open the lower back door of the cabinet   assembly.  4. Route the line cord so that the plug is near the AC outlet.  5. Replace the lower back door of the cabinet assembly.  Startup Game 1. Plug in line cord to AC outlet.  2. Turn the power switch to ON.  3. Check that no component is excessively hot or emitting foul odors.   If not, turn off AC power and disconnect line cord. Refer to the diagnostic section of this manual.  Diagnostics and Adjustments The Service Button Panel has four buttons, three of which can navigate the menu system.   But it is easiest to navigate with the Start button and joystick.  Volume  TEST  SERVICE  Volume  DOWN  TEST button enters diagnostic system.  IMPORTANT NOTE:  You must hold down the TEST button  for at least 2 seconds to Enter the Test Menu.      Either Start/Fire button or TEST button selects the highlighted option   VOL DOWN button moves down through menu or setting choices.     VOL UP button moves up through menu or setting choices.  ...
  • Page 8 Basic Functional Test On Initial Power Up See the Diagnostic Section for further information.  1. Enter the Switch Test menu and verify all switches function.  2. Enter the Monitor Test menu and verify that video is acceptable.  3. Enter the Sound Test menu and verify the audio works and is not distorted.  4. Enter the Coin Meter /Ticket Meter Test menu and verify the operation of the coin meter.  5. Enter the Cabinet Lamps Test menu and verify that all cabinet lights work correctly.  6. Enter the Watchdog Test menu, which reboots the game.  7. Upon a successful reboot, you are ready to make adjustments to pricing, volume and other  functions found in the Adjustments, Audits and Diagnostics section.    7  GALAGA ASSAULT ™ & © BANDAI NAMCO ENTERTAINMENT Inc.                                           ...

  • Page 9: Operator Tips And Advanced Features

    Operator Tips and Advanced Features: $$$   KEYS TO MAXIMIZING YOUR EARNINGS!   $$$      IF YOU HAVE A CARD SWIPE LOCATION, SET YOUR GAME TO CARD SWIPES MODE  1. HOLD TEST BUTTON FOR 2 SECONDS TO ENTER TEST MENU  2. USING THE JOYSTICK, SELECT “PRICING ADJUSTMENTS” IN THE MENU.  PRESS FIRE BUTTON TO  ENTER.  3. USING THE JOYSTICK, SELECT “CURRENCY INPUT”, PRESS FIRE BUTTON TO ENTER  4. SELECT “SWIPES” FROM THE MENU  5. SET “SWIPE VALUE” TO THE CURRENCY EQUIVALENT OF YOUR SWIPE OR PAYOUT WILL BE  INCORRECT.  THIS SETTING IS EXTREMELY IMPORTANT (EXAMPLE‐ IF THE CARD SWIPE IS WORTH  $1.50 IN YOUR CARD SYSTEM, SET SWIPE VALUE TO $1.50 AS WELL)       IF YOU HAVE A COIN LOCATION, MAKE SURE YOUR PRICING & COIN VALUE ARE CORRECT  1. HOLD TEST BUTTON FOR 2 SECONDS TO ENTER TEST MENU  2. USING THE JOYSTICK, SELECT “PRICING ADJUSTMENTS” IN THE MENU.  PRESS FIRE BUTTON TO  ENTER.  3. USING THE JOYSTICK, SELECT “COINS TO PLAY” AND SET THE DESIRED AMOUNT OF COINS PER  GAME OF GALAGA ASSAULT.  4. AFTER SETTING THE COINS PER PLAY, SET “COIN VALUE” TO THE CURRENCY VALUE OF YOUR  COIN OR PAYOUT WILL BE INCORRECT.  THIS SETTING IS EXTREMELY IMPORTANT (EXAMPLE‐ IF  THE COIN IS WORTH  1.00, SET COIN VALUE TO $1.00 AS WELL.  5. OPTIONAL PRICING SETTING‐  YOU CAN CHOOSE A DISCOUNTED PRICE FOR ADD SHIPS TO  ENCOURAGE MORE ADD SHIP PURCHASES.  (THIS SETTING NOT AVAILABLE IN SWIPE MODE) ...
  • Page 10 ADD SHIPS‐     Galaga Assault defaults to having “ADD SHIPS” activated for both video redemption as well as  arcade amusement mode.  This unique mode allows the customer to buy extra Galaga fighter  ships at the beginning of play to give them extra firepower.  This mode increases the fun factor  for the players and improves earnings for the operator.  We strongly recommend using this  mode during operation.  However, it can be disabled in the test menu if the operator chooses.  Note ‐ Having Add Ships mode activated makes certain settings options unavailable    ARCADE AMUSEMENT MODE‐    Galaga Assault defaults to video redemption mode which consists of two stages and awards  tickets to the customer based upon performance and skill.  However, this game comes equipped  with a completely alternate arcade amusement only mode that does not award tickets and  contains separate unique gameplay inspired by the classic Galaga arcade game.   This mode is  ideal for non‐ticket redemption locations.  The arcade setting consists of 70 waves of play that  include standard waves, challenging stages, and battles with the mothership boss.  If you defeat  the boss at Wave 70, you win the game.  As with redemption mode, players will also be able to  compete for high scores on the leaderboards.  Steps to activate Arcade Amusement Mode:  1) Hold Test button for 2 seconds to enter test menu  2) Select the “Payout Adjustments” menu with the joystick and press start  3) Select “Arcade Amusement Mode” and set to “ON”  4) Choose the amount of “Extra Lives” you would like your customer to receive per  credit.  (The game defaults to 3 ships per credit.)  Note 1 ‐ Activating this mode will disable ticket mode.  All ticket customization options will  be unavailable while Arcade Amusement mode is activated.  Note 2 ‐ Add ships will default to “ON” during Arcade Amusement Mode.  Operator can  choose to disable this mode if they choose.  QR CODES‐   Galaga Assault will display on the screen a unique square black and white QR code at the  conclusion of every game.  This QR code can be scanned by a customer’s cell phone or wireless  device (using a QR code app) to display their high score and location information to social media  networks like Facebook and Twitter.     Operators can also enter their location name and the city name in the “advanced settings” ...
  • Page 11 for the operator and fun for the customer to brag about their score on their social media  accounts.  Note ‐ QR Codes will default to “ON” in the test menu.  However, the location data will need to  be entered manually by the operator.  Turning the QR Codes to “OFF” will cause the codes to  not display on screen after games.      (Example of a Raw Thrills QR Code)  Max Jackpot‐   Galaga Assault defaults to a rotational jackpot.  The jackpot number on the mothership changes  and the customer wins the amount shown at the moment the mothership is destroyed.   Operators can adjust the max jackpot in the test menu settings by accessing the “Payout  Adjustments” menu.  Galaga Assault will default to a max jackpot of 500.  It can be raised as high  as 1000.    Note ‐ It is not recommended to raise the max jackpot to extremely high levels if you plan on  operating the game at a low target payout percent.  Doing so will limit the amount of jackpots  awarded and decrease the fun factor for the customer.      10  GALAGA ASSAULT ™ & © BANDAI NAMCO ENTERTAINMENT Inc.                                           ...

  • Page 12: Adjustments, Audits And Diagnostics

    Adjustments, Audits and Diagnostics Main Menu  MAIN MENU DIAGNOSTICS PRICING ADJUSTMENTS PAYOUT ADJUSTMENTS AUDITS RESETS VOLUME ADVANCED SETTING EXIT   Main Menu  Diagnostics Menu  This menu allows all game functions to be verified or diagnosed.   DIAGNOSTICS MENU CRC CHECK SWITCH TEST MONITOR TEST LIGHT TEST SOUND TEST COIN / TICKET METER TEST TICKET DISPENSER TEST WATCHDOG TEST EXIT  ...
  • Page 13   Main Menu  Pricing Adjustment Menu    This allows customization of coin values, currency denominations, bill pulse and swipe value.    PRICING ADJUSTMENT MENU CURRENCY INPUT SWIPES/COINS FREE PLAY CURRENCY TYPE SWIPE VALUE SWIPE TO PLAY COINS PER ADD SHIP   Main Menu  Payout Adjustment Menu    This menu allows for customization of target payout percentage and ticket value. Changes will result in  audits being reset.  Please note that some customization features are unavailable when add ships is  turned on.  Arcade Amusement (non‐ticket) mode can also be activated in this menu.    PAYOUT ADJUSTMENT SETTINGS PAYOUT PERCENTAGE TICKET VALUE TWO POINT TICKET JACKPOT ROTATING TWO POINT TICKETS DOUBLE PLAY...
  • Page 14 Main Menu  Audits Menu  Audit screens help assess game performance, find intermittent problems, decide whether to adjust  game difficulty and free game award and help maximize game earnings.     AUDITS SYSTEM AUDITS COIN AUDITS PAYOUT AUDITS GAME AUDITS EXIT Main Menu  Resets  Menu    RESETS MENU CLEAR COINS CLEAR TICKETS RESET AUDITS RESET ADJUSTMENTS FACTORY RESTORE CRC CHECK EXIT Main Menu  Advanced  Menu  Advanced menu contains options to reset high scores, customize your QR Code (Facebook/Twitter)  Venue and Location Names, adjust attract mode frequency, as well as other miscellaneous options.    ADVANCED MENU COPY AUDITS TO USB ATTRACT MUSIC MODE TICKET TERMINOLOGY...

  • Page 15: Maintenance

    Maintenance Hard Drive Recovery Symptoms requiring hard drive recovery include   File Test reports bad or missing files.   Game fails to finish loading during startup.   After resetting the AC power, an error is reported.   Erratic Game or Attract Mode.   The following screen:  WARNING!    CRC File Missing! Reinstall Software!  File Damaged! Reinstall Software!  File Missing! Reinstall Software!    The only way to repair corrupt files is to reinstall the software as described below:    OMPUTER The computer contains sensitive components. Do not handle roughly. Call your distributor before servicing its  internal components. Ask about warranty information as it relates to the PC.  Do not use the PC on/off switch. Turn AC power on or off with the cabinet power switch.  (NO DVD Restoration.  USB Thumb Drive is used on the Dell Mini PC)  1. With game and PC on, verify that the RIO board has power. If not, see Troubleshooting.  2. Open the lower back door.  3. Insert the recovery USB thumb drive (included in your game) into the open blue USB port on the  PC.    4. Turn cabinet power switch to OFF. Wait 30 seconds.  5. Turn cabinet power switch to ON.  6. Select the Galaga Assault restore version from the menu and follow on screen instructions  7.
  • Page 16 11. After 30 seconds, turn cabinet power switch on.  12. Game will reboot and enter the Atrract Mode.   13. Start a test game to make sure that game is operating normally.  BIOS Settings/Power Management   OTICE The PC ships with correct BIOS settings. Making changes to the BIOS different from the description below may  adversely affect game functions.  This BIOS setting lets the PC automatically power up. With the setting enabled, the PC reboots when it  detects AC power. This eliminates the need to manually turn the PC back on after power disruption.  Do not use the PC on/off switch. Turn AC power on or off with the cabinet power switch. To access the  BIOS Settings, you must insert a keyboard and hold the F12 key while the PC is booting up. From the  Menu, Select “BIOS Setup”    1. Turn cabinet power switch off.  2. Open rear of cabinet.  3. Connect a USB keyboard to the PC.  4. While holding the F12 key on the keyboard down, turn cabinet power switch on.  5. When the BIOS menu screen appears, make the following adjustments.  Main    ‐No change  Advanced    ‐Intel SpeedStep = Enabled                ‐Virtualization= Enabled                ‐Integrated NIC = Enabled    ‐SATA Operation = AHCI    ‐Adapter Warnings = Enabled ...
  • Page 17 Security     ‐No change.  Boot    ‐Boot List Option = Legacy    ‐File Brower Add Boot Option    ‐File Brower Delete Boot Option    ‐Secure Boot = Disabled    ‐Load Legacy Option = Enabled    ‐1  Boot Priority = USB Storage Device  Exit    ‐No change                 6. Follow instructions on screen to save and exit.  7. PC will reset and load the game.                  16  GALAGA ASSAULT ™ & © BANDAI NAMCO ENTERTAINMENT Inc.                                           ...

  • Page 18: Troubleshooting

    Troubleshooting Warning:  Review safety chapter before making any adjustments to game.  Problem  Possible Cause Solution  Game will not power up.  Game not plugged in Plug game into AC outlet.   Game not turned on Turn on main power switch.     Game fuse is blown. Check and replace fuse.      No power to receptacle Test AC outlet and plug game into  powered outlet.    PC not turned on. Turn PC power switch on. Ensure    IEC cable tightly plugged in. Trace  cable back to source to ensure  continuity.    PC BIOS set incorrectly. See BIOS Settings chapter.   Scrambled or intermittent display  Loose DVI cable connection Check DVI cable connection on PC  and LCD display.     Buttons do not work  Faulty micro switch Replace the micro switch on the  button and re‐test. Verify that the  wires are connected to the correct ...
  • Page 19 computer audio port. Verify that  each wire is connected to the  correct port and no wires are frayed  or improperly shorting to ground.    Blown speakers Remove the grill and inspect each  speaker for visible damage. Run the  Sound Test from System Tests in the  Operator Menu to verify each  speaker is working.    Reversed wires A weak or low muffled sound is a  sign of reversed speaker wires.  Check for reversed wires on each  speaker.    Faulty PCB To verify audio is working at the  computer, connect stereo  headphones to the green computer  audio port.    Constant low audio hum  Faulty power supply Check external DC supply and the PC  supply.    Open ground Check all ground wires in cabinet.  Ensure AC wall outlet is properly  grounded      LCD display flicker or fail to light.  Bad connection Check for snug connection at  inverter or under topper bracket. ...
  • Page 20 Improper number of credits given  Incorrect setting in Adjustments Adjust settings  when coins or bills are inserted    Faulty wiring Disconnect cabinet from AC power.  Verify wires are firmly connected to  coin mech and bill validator and  ground wires are properly  connected. Verify no wires are  frayed or shorting to ground.    Faulty coin mech Verify coin mech is not jammed.  Ensure coin mech is properly  aligned and latched to coin door.    Coin meter does not work  Blown fuse(s) on PCB Replace 5A fuse(s) on PCB   Exits Test Mode every 3 seconds  Test button stuck in ON position Slide or toggle button off after Test  Menu appears    NO VIDEO message  Video cables not plugged in properly Reattach and tighten power and  video cable to monitor.    No Signal  Video or power cable not secure Check and secure cable.       PC not turned on Turn PC power switch on. Ensure    IEC cable tightly plugged in. Trace ...

  • Page 21: Electrical And Mechanical  Illustrations

    GALAGA ASSAULT      ELECTRICAL DIAGRAM  AND  MECHANICAL ILLUSTRATIONS       20  GALAGA ASSAULT ™ & © BANDAI NAMCO ENTERTAINMENT Inc.                                           ...
  • Page 23 NOT SHOWN: Galaga Assault Assembly - 42" LCD > Selective Hardware (including 12x wire ties) > 500-00131-01 - RGB LED Strip Reel: (BOM on next page) - 2X 225CM / 135 LEDs (installed in #5) - 2X 70CM / 42 LEDs (installed in #2)
  • Page 24 Galaga Assault Assembly - 42" LCD: BOM ITEM NO. PART NUMBER DESCRIPTION QTY. 601-00748-01 42" LCD Cabinet 603-00718-01 (29 in) LED T-Molding Extrusion - 29" 600-01134-01 Front Panel T-Molding Clip Control_Panel_Light_Assy Control Panel Light Sub-Assembly 603-00718-01 (90 in) LED T-Molding Extrusion - 90"...
  • Page 25 ITEM NO. PART NUMBER DESCRIPTION QTY. 600-01723-01 Control Panel Outer Light Bracket 603-00766-01 Control Panel Light Lens McMaster-Carr - Zinc-Plated Steel Hex Nut with Tooth Washer, 6-32 90675A007 Thread Size, 5/16" Nut Width, 9/64" Overall Height 600-01725-01 Control Panel Inner Light Bracket 500-00184-35 RGB LED Strip Reel w/ Foam Tape: 35CM / 21 LEDs McMaster-Carr -...
  • Page 26 ITEM NO. PART NUMBER DESCRIPTION QTY. 600-01707-01 Monitor Mounting Bracket RGB LED Strip Reel w/ Foam Tape: 500-00184-105 105CM / 63 LEDs Monitor Mounting Bracket Assembly (4X Wire Ties not shown) ITEM NO. PART NUMBER DESCRIPTION QTY. 600-01681-01 AC Electronics Plate 703W-00(slash)08 AC Receptacle: 250V, 15A (Qualtek) McMaster-Carr -...
  • Page 27 ITEM NO. PART NUMBER DESCRIPTION QTY. 601-00750-01 Control Panel Wood Galaga_Joystick_Assy Joystick Sub-Assembly McMaster-Carr - Zinc-Plated Steel SAE Flat Washer, Number 90126A011 10 Screw Size, 0.219" ID, 0.500" OD Low-Strength Steel Nylon-Insert Locknut, McMaster-Carr - Zinc-Plated, 10-32 Thread Size, 3/8" Wide, 90631A411 15/64"...
  • Page 28 ITEM NO. PART NUMBER DESCRIPTION QTY. 601-00749-01 Back Door 800-00001-00 120mm Wire Fan Guard Zinc-Plated Steel Pan Head Phillips McMaster-Carr - Machine Screw, 10-32 Thread, 1-1/4" 90272A835 Length Zinc-Plated Steel SAE Flat Washer, McMaster-Carr - Number 10 Screw Size, 0.219" ID, 90126A011 0.500"...
  • Page 29 Marquee Sub-Assembly NOT SHOWN: (BOM on next page) > 6X Wire Ties > Staples (for LED Sub-Assemblies)
  • Page 30 1/4" Screw Size, 0.281" ID, 0.625" OD White LED Weatherproof Strip Tape: 500-00206-01 65CM / 39 LEDs 600-01001-01 2.50" Spacer Sleeve 606-01126-01 Galaga Assault - Marquee Logo Alloy Steel Button-Head Socket Cap McMaster-Carr - Screw, Black-Oxide, 10-32 Thread, 3" 91255A030 Long 600-01720-01...

  • Page 31: Parts And Service Contact Information

    GENERAL PARTS AND SERVICE CONTACT INFORMATION:    BANDAI NAMCO Amusement America Contacts and Personnel:    MAIN NUMBER:                               847‐264‐5610    MAIN FAX:                                        847‐264‐5611    PARTS SALES:                                  847‐264‐5637    TECH SERVICES:                              847‐264‐5636    PARTS & TECH SERVICES FAX:       847‐264‐5613        GENERAL INFORMATION:    arcadeinfo@bandainamco‐am.com    PARTS:                                  parts@bandainamco‐am.com    SERVICE:                              service@bandainamco‐am.com    www.namcoamerica.com    32   ...
