- Page 1 5310 PeakTech PH Messgerät / PH Meter Bedienungsanleitung / Operation Manual...
- Page 2 1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Verschmutzungsgrad 2. Betriebssicherheit Gerätes sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.
- Page 3 Öffnen des Gerätes und Wartungs – und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden. Keine technischen Veränderungen am Gerät vornehmen. -Messgeräte gehören nicht in Kinderhände- Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
-
Page 4: Spezifikationen
2. Spezifikationen 3 ½-stellige, 18mm Anzeige LCD-Anzeige max 1999 Messbereich 0 bis 14 pH Auflösung 0,01 pH Genauigkeit +/- 0,05pH Eingangswiderstand 10 M 2 – 3 / Sek. Messrate Extern über Stellpotentiometer Kalibriervorrichtung für pH4 und pH7 0°C...+50°C (32°F…122°C); < 80% RH Betriebstemperatur Automatische Temperatur- 0°C...+50°C (32°F…122°C) - Page 5 3. Bedienelemente PH-Elektrode Behälter für Reinigungs – oder Kalibrierlösung BNC-Anschluss für PH-Elektrode Batteriefach Potentiometer für PH-4 Abgleich Potentiometer für PH-7 Abgleich Ein-/Aus-Schalter Anzeige...
- Page 6 4. pH-Kalibrierverfahren 4.1. Vorbereiten auf Kalibrierung Dieses pH-Meter wurde bereits mit einem mV-Signal kalibriert, das von der idealen mV-Abfrage der pH-Elektrode (auf der Grundlage einer Umgebung von 25°C) simuliert wurde. Unter Umständen ist es notwendig, die folgenden Kalibrierungsschritte durchzuführen, um die Elektrode des Instruments auf maximale Genauigkeit einzustellen.
- Page 7 4.2. Kalibrierung 1.) Gießen Sie eine kleine Menge von pH 6,86, pH 4,01 und pH 9,18 Lösung jeweils in saubere Becher. 2.) Für eine besonders genaue Kalibrierung ist es ratsam, jeweils zwei Becher für jede Pufferlösung zu verwenden. Einer kann zum Spülen der Elektrode verwendet werden und der zweite Becher zur Durchführung der Kalibrierung.
- Page 8 4.3. Messverfahren Nach der Kalibrierung des Messgeräts und der pH-Elektrode ist das Gerät zur Messung bereit. 1.) Verbinden Sie die Elektrode mit dem BNC-Anschluss des Gerätes. 2.) Entfernen Sie die Schutzkappe von der Elektrode. 3.) Schalten Sie das Messgerät durch Drücken der EIN/AUS-Taste ein. 4.) Tauchen Sie die pH-Elektrode in die zu messende Lösung ein.
-
Page 9: Austausch Der Batterie
5. Austausch der Batterie 1.) Wenn in der linken Ecke der LCD-Anzeige „BAT“ erscheint, muss die Batterie ausgetauscht werden. Messungen im Spektrum können jedoch auch noch einige Stunden lang nach Erscheinen der Batteriezustandsanzeige vorgenommen werden, bevor das Instrument ungenau wird. 2.) Entfernen Sie zum Austausch der Batterie die Batteriefachabdeckung auf der Rückseite des Gerätes. - Page 10 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten-,...
- Page 11 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® PeakTech 06/2016 /Po. -10-...
-
Page 12: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) as amended by 2004/22/EC (CE-Marking). Pollution degree 2. To ensure safe operation of the equipment, the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever. - Page 13 Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment. 1.1. Features Digital bench PH meter, general purpose applications, ...
-
Page 14: Specifications
2. Specifications 3 ½-digit, 18mm Display LCD-display max 1999 Measuring range 0 bis 14 pH Resolution 0,01 pH Accuracy +/- 0,05pH Input resistance 10 M 2 – 3 / second Measuring rate External with potentiometer for Calibration pH4 and pH7 0°C...+50°C (32°F…122°C);... -
Page 15: Front Panel Description

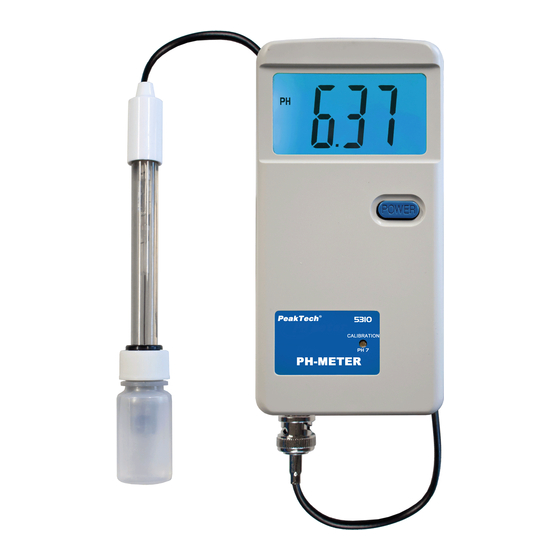

3. Front Panel Description PH-Electrode containers designed for cleaning - or calibration buffer solution BNC-socket for PH-Electrode Battery compartment Potentiometer for adjustment of PH-4 Potentiometer for adjustment of PH-7 Power switch Display -14-... -
Page 16: Ph Calibrating Procedure
4. PH Calibrating Procedure 4.1. Calibrating Consideration This pH meter was calibrated by a mV signal, which was simulated from the ideal mV query of the pH electrode (on the basis of an environment of 25°C). Has to be considered: An ideal electrode produces 0 mV at a value of pH = 7.0, however, most electrodes differ slightly. - Page 17 4.2. Calibration 1.) Pour a small quantity of ph 6.86, ph 4.01 and ph 9.18 solution into clean beakers. 2.) For a particularly accurate calibration, it is advised to use two beakers for each buffer solution; the first is to be used for rinsing the electrode, the second is to be used for the calibration.
- Page 18 4.3. Measuring Procedure After the calibration of the measuring device and the pH electrode, the device is ready for measuring. 1.) Connect the combined-type electrode. 2.) Remove the protective cap. 3.) Turn on the meter by pressing the ON / OFF button. 4.) Immerse the electrode in the solution to be measured.
- Page 19 6. Replacement of Battery When the LCD shows "BAT"-symbol in the left corner, the battery must be replaced. However, measurements of the spectrum can also be made a few hours after the appearance of the low battery indication before the instrument become inaccurate. Remove the battery cover on the rear side of the device.
- Page 20 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a...
- Page 21 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 06/2016 Po. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
