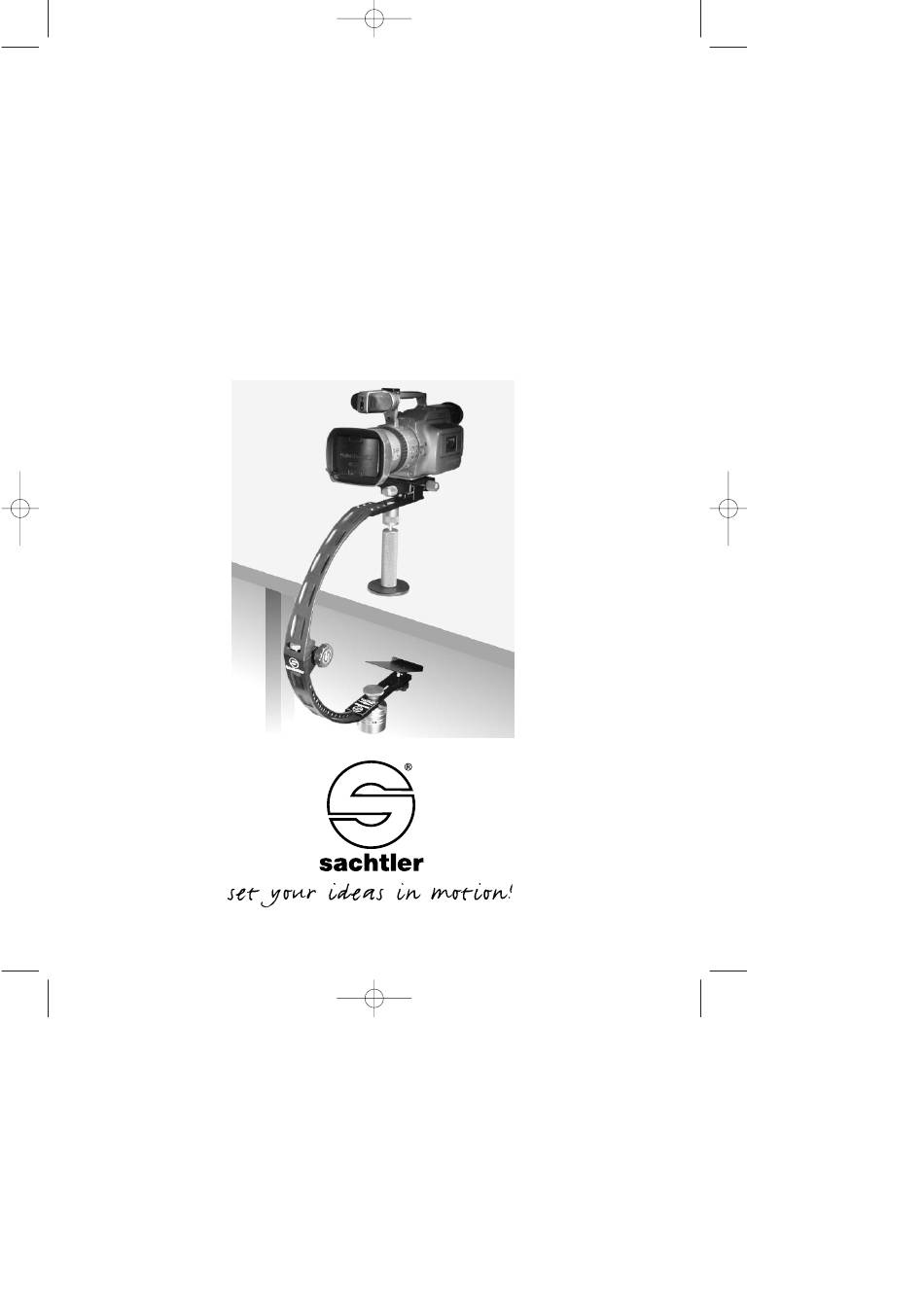

- Page 1 ArtemisDV.qxd 01.04.04 07:56 Seite 1 ARTEMIS DV Manual Bedienungsanleitung Camera Stabilizing System Kamera-Stabilisierungssystem...
- Page 2 ArtemisDV.qxd 01.04.04 07:56 Seite 2 © by sachtler. All rights reserved / Alle Rechte vorbehalten Version: 1.4/03/2004 Issue date / Ausgabedatum: 03/2004 Order no. / Bestellnr.: sbs14t0200 sachtler GmbH & Co. KG Gutenbergstrasse 5 Postfach / P.O.BOX 1648 D-85716 Unterschleissheim...
-
Page 3: Table Of Contents
ArtemisDV.qxd 01.04.04 07:56 Seite I Table of contents / Inhaltsverzeichnis Table of Contents General ........1 First steps . -
Page 4: General
Artemis DV, too, you should carefully read the follo- wing instructions. First steps Open the box and take out the Artemis DV (1). Unfold the Artemis and fix the upper and lower half of the bow by turning – 1 –... -
Page 5: Camera Plate
01.04.04 07:56 Seite III Manual Artemis DV the fixation the fixation clockwise (2). Take the counterweight pin (3) out of the box and remove the red knurled thumb screw. Insert the thread of the counterweight pin into the round hole and turn the pin until it can be moved within the oblong hole. -
Page 6: Docking Stand
Place the docking stand on the edge of a table in such a way that you will be able to insert the pin of the docking stand into the handle of the Artemis DV. Now the Artemis DV should dangle loose from the docking stand. -
Page 7: Counterweight
5 Counterweight The stainless steel counter weights supplied can be slotted into the pin at the bottom of the Artemis DV. They have grooves on their bottom side to fit into each other. Through this maxi- mum safety and noise reduction is achieved. -
Page 8: Side To Side
ArtemisDV.qxd 01.04.04 07:57 Seite VI Artemis DV Manual 6 Side-to-Side The side-to-side unit is used to hold the camera to restore the balance of the whole system. The balance range of the side-to-side unit is extended by the movable handle and addi- tional mounting holes (x). -
Page 9: Balance
01.04.04 07:57 Seite VII Manual Artemis DV 7 Balance First, place the Artemis onto the docking stand. Be sure that the knurled fixing nut of the handle is locked tightly. The front- back balancing unit should be in a near middle position to allow fine adjustment later. - Page 10 ArtemisDV.qxd 01.04.04 07:57 Seite VIII Artemis DV Manual perfect right-left balance. Test the counterweight by tilting the whole system on the docking plate by approx. 20° and then release it. The system will swing back. The camera is balanced correctly if it comes back to upright position after one second.
-
Page 11: Monitor
To avoid noise, fix the cables with ribbons. Due to the position of the monitor beneath the camera, it is also used as counter- weight. Before balancing the Artemis DV, the exact position of the monitor should be determined. Please check, if the monitor is equipped with batteries - they also act as weight. -
Page 12: Technical Data
ArtemisDV.qxd 01.04.04 07:57 Seite X Artemis DV Bedienungsanleitung Technical data Weight 1.05 kg / 2.2 lb without camera, without counterweight Payload 2.50 kg/ 5.5 lb Height min. 22 cm/ 8.7 “ Height max. 38 cm/ 15 “ Length 38 cm/ 15 “... -
Page 13: Grundsätzliches
Gespann ist also in Balance. Egal, wie sehr das Seil auch hin und her schaukelt, der Motorradfahrer hält sich, sein Motorrad und natürlich die junge Dame immer gerade. Um diese Balance auch bei Ihrem Artemis DV zu finden, sollten Sie die folgende Anleitung aufmerksam lesen. – 10 –... -
Page 14: Erste Schritte
Seite XII Artemis DV Bedienungsanleitung Erste Schritte Öffnen Sie den Koffer und nehmen Sie den Artemis DV (1) her- aus. Klappen Sie den Artemis auseinander und drehen Sie die Knaufschraube (2), welche die beiden Bügel verbindet, fest. – 11 –... - Page 15 01.04.04 07:57 Seite XIII Bedienungsanleitung Artemis DV Nehmen Sie die Gegengewichtsstange (3) aus dem Koffer und entfernen Sie die rote Rändelschraube. Führen Sie das Gewinde der Gegengewichtsstange durch das Rundloch und drehen Sie die Stange, bis diese sich im Langloch verschieben läßt.
-
Page 16: Kameraplatte
ArtemisDV.qxd 01.04.04 07:57 Seite XIV Artemis DV Bedienungsanleitung Kameraplatte Nehmen Sie die Kameraplatte (4) aus der Side to Side Platte heraus. Dies erreichen Sie, wenn Sie die Konterung der beiden Rändelschrauben vorne und hinten lösen und eine davon weiter aufdrehen. Halten Sie die andere dabei fest. -
Page 17: Docking Stand
Als Docking Stand (5) wird der runde Kunststoffteller mit dem Zapfen bezeichnet. Sie stellen den Docking Stand so auf eine Tischkante, dass Sie den Zapfen des Docking Stands in den Griff des Artemis DV einführen können. Nun sollte der Artemis frei am Docking Stand hängen. – 14 –... -
Page 18: Kontergewicht
ArtemisDV.qxd 01.04.04 07:57 Seite XVI Artemis DV Bedienungsanleitung Kontergewicht Hängen Sie zunächst alle Kontergewichte ein. Die aus Edelstahl gedreh- ten Kontergewichte sind an einer Seite geschlitzt und besitzen eine Sicherung gegen Herausfallen. Führen Sie das Konter- gewicht mit der Vertiefung nach unten gerichtet in die Gegengewichtsstange ein. -
Page 19: Side To Side
ArtemisDV.qxd 01.04.04 07:57 Seite XVII Bedienungsanleitung Artemis DV 6 Side-to-Side Die Side to Side Einheit dient zur Aufnahme der Kamera und zum Ausbalancieren des ganzen Systems. Unterstützt wird die Balance der Side to Side Einheit durch den ver- schiebbaren Handgriff. Um... -
Page 20: Balance
ArtemisDV.qxd 01.04.04 07:57 Seite XVIII Artemis DV Bedienungsanleitung Balance Nach der Montage der Kameraplatte an der Unterseite der Kamera setzen Sie die Kamera auf die Side to Side Einheit und schrauben die beiden gerändelten Konterschrauben (A) (in Längsrichtung) wie- der zusammen bis die Kameraplatte sicher gehalten wird. Achten Sie darauf, dass die Kamera nicht herunterfällt, solange die... - Page 21 ArtemisDV.qxd 01.04.04 07:57 Seite XIX Bedienungsanleitung Artemis DV Die Zeit des Zurückschwingens sollte im Idealfall ca. eine Sekunde betragen. Dabei darf das System nur ein halbes mal nachschwingen. Schwenkt es mehrmals nach, haben Sie ein Pendel und das Kontergewicht muss verringert werden. Dies...
-
Page 22: Monitor
8 Monitor Da der Monitor unten plaziert ist, dient er gleichzeitig auch als Kontergewicht. Beim Ausbalancieren des Artemis DV sollten Sie vorher die Position des Monitors festlegen. Prüfen Sie bitte, ob Batterien im Monitor sind, denn auch das ist Gewicht. Wird der Monitorhalter nach rechts oder links verdreht, ist unter Umständen eine erneute Korrektur an der oberen Side to Side... -
Page 23: Technische Daten
ArtemisDV.qxd 01.04.04 07:57 Seite XXI Bedienungsanleitung Artemis DV 9 Technische Daten Gewicht 1,05 kg / ohne Kamera, ohne Kontergewichte Traglast 2,50 kg Höhe min. 22 cm Höhe max. 38 cm Länge 38 cm 10 Garantie Der Garantieanspruch erlischt, wenn das Kamera- Stabilisierungssystem unsachgemäß...
